Cum începem sa simulam în Protel 99!
1. Desenam tensiunea de alimentare!!
Din libraria SIM, de la Simulation Symbols.Lib ne alegem o sursa de tensiune continu 535g66f a de 5V pe care o denumim, de exemplu, V2. Aceasta sursa o conectam între VCC si GND
 |
Daca este necesara o tensiune continua, de alta valoare decât cea de 5V, atunci se înscrie valoarea dorita în locul valorii de 5V.
2. Alegem un generator de impulsuri!!
Din libraria SIM, de la Simulation Symbols.Lib ne alegem un generator de impulsuri VPULSE pe care îl denumim, de exemplu, V1.
 |
Impulsurile generate vor avea perioada de 300msec si durata de 100msec si amplitudinea de 10V. Daca se doresc alte valori se modifica parametrii din tabelul de mai sus.
Se pot impune valori si pentru timpul de crestere (Rise Time) si de cadere (Fall Time) al semnalului generat. În exemplul prezentat, acestia au valorile de 100nsec.
3. Verificam, prin simulare, corectitudinea montajului realizat!
Se va vizualiza tensiunea de alimentare VCC având amplitudinea de 5V si semnalul furnizat de generatorul de impulsuri dreptunghiulare. Impulsurile generate au amplitudinea de 10V, durata de 100msec si perioada de 300msec.
 |

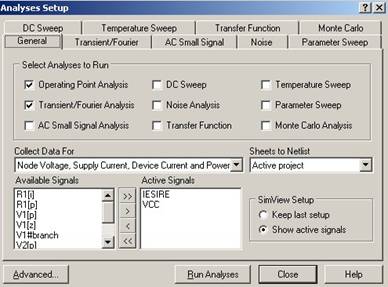

Se pun etichete pe firele de semnal care se vor vizualiza si
se vor selecta din tabelul Analyses
Setup.
 |
În urma simularii rezulta urmatoarele forme de unda:
|
