Descrierea montajului
Pentru realizarea comunicatiei intre doua calculatoare folosind fibra optica, s-a folosit montajul din figura 5.5:
Fig 5.5. Montajul utilizat 434e41e
a) Calculator 1, program emitator; b) Modul alimentare; c) Modul emitator pentru fibe optice; d) Modul receptor pentru fibre optice; e) Calculator 2, program receptor; f) Cablu coaxial emisie, semnale TX si GND; g) Cablu coaxial receptie, semnale RX si GND;
h) Cablu cupru, semnale RTS, CTS, DSR, DCD, DTR
Semnalul de la iesirea primului calculator (semnal dreptunghiular) are amplitudinea de 15V (+7,5 - -7,5V). Semnalul de iesire din instalatia de fibra optica si intrare in cel de-al doilea calculator are, în functie de tipul de cablu optic folosit, amplitudinea intre 2,2 si 5 V (fig. 5.5). Aceasta tensiune nu depaseste pragul de recunoastere a interfetei seriale, car are nevoie tensiuni între -5 si -15 V (logic 1) si între +5 si +15V (logic 0) de pentru a sesiza existenta unui semnal. Se foloseste aditional un amplificator operational neinversor, pentru amplificarea tensiunii de intrare în cel de-al doilea calculator.

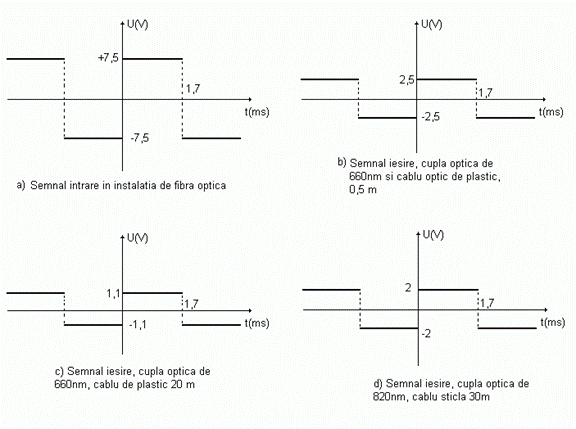

Fig 5.5 Exemplu de semnal dreptunghiular emis de portul serial si
trecut prin instalatia de fibra optica, cu diferite cabluri optice
|
