Exercitiu complex de proiectare a drumului
Prelucrarea datelor
Pentru a putea proiecta un drum aveti nevoie de planul de situatie al zonei prin care va trece drumul.
Allplan va pune la dispozitie pentru proiectarea drumurilor Modulul Geo care are in componenta sa meniul Plan de situatie si Modele digitale de teren.
Planul de situatie se intocmeste pe baza unor date topografice.
Allplan simplifica procedura de lucru, datele culese de pe teren sunt introduse direct in program, necesitand doar cateva modificari in ce priveste formatul.Pentru a putea fi recunoscute de program datele trebuie sa fie sub forma de text.
Nota. Allplan recunoaste doar modificarile efectuate prin intermediul Excelul-ui si Notepad.
Pentru a putea efectua aceste modificari, in ce priveste formatul datelor trebuie sa aveti urmatoarele setari: Decimal symbol sa fie '' ' Iar List separator '' '' .Fara aceste setari modificarile nu pot fi facute.
Pentru a face aceste setari urmati pasi: Control Panel-Date,Time, Language, and Regional Option-Regional and Language Option-Customize
v Prelucrare Excel
Datele descarcate din statia topografica sunt introduce in Excel, pentru a putea fi vazute de acesta trebuie ca in fereastara Files of type sa alefem optiunea All File.
Nota : pentru un limbaj comun, vom denumi fisierul cu date topografice ALLGEO.

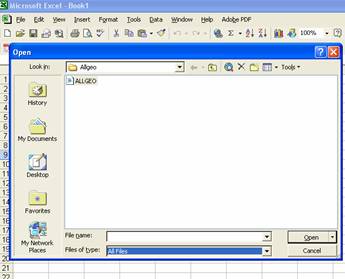

Dupa ce incarcati fisierul cu date topografice, prin deschiderea acestuia va apare fereastra Text Import Wizord aici faceti cateva modificari la Advanced prin inlocuirea '' '' cu '' '' in casuta Decimal Separator, iar in casuta Thousand Separator stergeti punctul.
In fereastra Text Import Wizard trebuie sa treceti coloanele de la formatul General la cel de Text.
Dupa ce a-ti terminat de facut toate modificarile in aceasta fereastra finalizti prin apasarea butonului Finish. Datele topografice introduce in Excel au o ordonare y,x,z motiv pentru care trebuie sa le reordonati in forma x,y,z pentru ca Allplanul sa le recunoasca. Tot in Excel stergti prima coloana de care nu mai aveti nevoie.Pastrati doar coloanele care contin : Nr- PKT, coordonatele pe x,y,z si codul PKT.

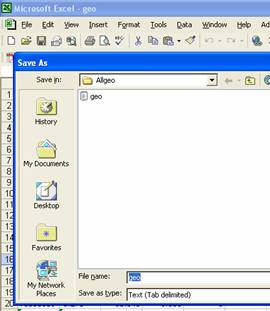

Salvati modificarile facute cu nume ge1 si inchideti Excelul.

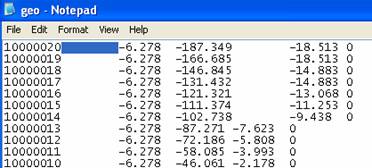

v Prelucrare Notpat

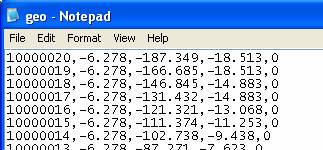

In Notepad definitivati modificarile incepute in Excel.Deschide o pagina Notepad si incarcati in aceasta fisierul ge1 (ge1-numele fisierului salvat dupa modificarile efectuate in Excel).
Pentru definitivarea modificarilor necesare introducerii datelor in Allplan stergeti capatul de tabel si inlocuiti spatiul dintre coloane cu ''
Copieati spatiul dintre coloane, in meniul Edit fereasta care se va deschide alegand optiunea Repace , introduceti in casuta Find What spatiul copiat anterior si alegeti ca delimitarea dintre coloane sa se faca prin '' '' in casuta Replace With. Finalizati prin apasarea butonului Riplace All. Salvati si inchideti pagina Notepad.
v Redenumire fisier
Un lucru foarte important de care trebuie sa tineti seama este extensia fisierului, Allplan vede fisierele care au extensiile (.re1/.reb/.re2/asc).
Redenumiti fisierul geo in geo1.re2
Incarcarea fisierului in Allmenu

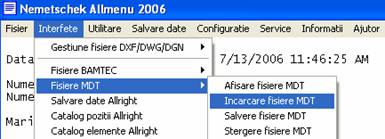

Pentru incarcare deschideti Allmenu 2006 si urmati pasi:
-Interfete
-Fisiere MDT
-Incaracare
fisiere MDT
-Director de schimb
-Orice director
-Incarcati foldarul Allgeo
-La selectie multipla alegeti ge1.re2

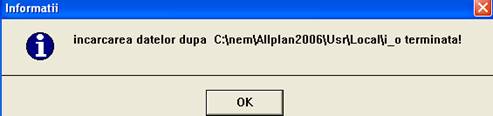

In fereastra informatii sunteti anuntati ca datele au fost incarcate in Allplan 2006.
Deschidere proiect
Proiectul este o unitate organizationala. Un proiect nou este creat pentru fiecare proiect de drum pe care il incepeti. Din punct de vedere tehnic, un proiect este un director; metaforic vorbind, este un sertar care contine desenele. Mapele constituie o unitate in interiorul proiectului. O mapa poate contine 128 desene. Puteti atribui orice desen unei mape. Pot fi create pana la 1,000 de mape per proiect.Mapa poate fi pozitionata in planul de plotare pentru a fi tiparita printr-o singura comanda.
Desenarea propriu-zisa si procesul de creare se fac in cadrul desenelor. Acestea sunt echivalentul foilor de calc utilizate in proiectarea traditionala. Desenele formeaza structura proiectelor. In termeni IT, un desen este un fisier stocat pe hard disk. Puteti afisa si prelucra pana la 60 de desene in acelasi timp - cu alte cuvinte, puteti avea mai multe desene deschise simultan. Proiectul poate contine pana la 6000 de desene. Daca lucrati fara layere, elementele drumului(teren, ax drum, linia rosie, etc.) sunt trasate pe desene si suprapuse ca foile de calc.

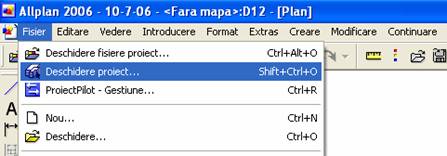

Deschideti un proiect nou pentru desenele pe care le faceti in acest capitol. In meniul Fisier alegeti obtiunea Deschidere proiect.
In fereastra Proiect Nou specificati numele pe care doriti sa il puneti proiectului.

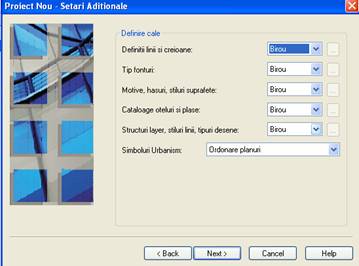

La Proiect Nou -Setari Aditionale aveti optiunea sa alegetim intre Birou si Proiect.
Alegeti optiunea Birou daca nu faceti modificari ulterioare, in ce privesc hasurile, motivele etc. Optiunea Proiect va permite sa faceti aceste modificari ulterior.
Trecerea de la formatul de Birou la cel de Proiect se poate face si dupa ce a-ti lucrat in interiorul proiectului.

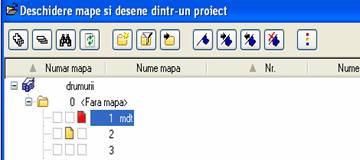

O mapa va permite sa suprapuneti mai multe desene.
Lucrul cu layere
Layer-ele ofera un mod aditional de structurare - in interiorul desenelor. Acestea se aplica tuturor desenelor dintr-un proiect. Elementelor de desen le atribuiti layerele pentru o percepere mai usoara a acestora. Layer-ele pot fi setate astfel incat sa nu fie vizibile.

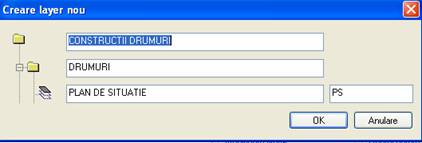

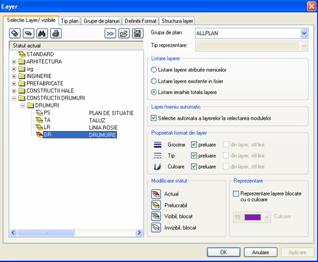

Creati layere pentru fiecare elemnt al proiectului. In meniul Vedere-Selectie Layere, creati un layer nou.

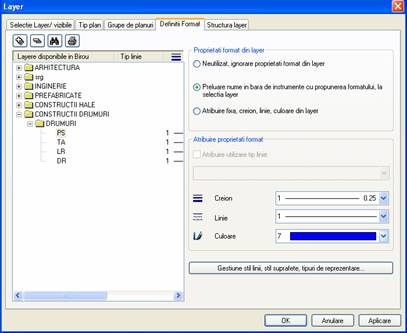

Iar in fereastra Definitii Format atribuiti proprietatile layerelor: creion, linie si culoare.
Realizarea modelului digital de teren
v Dispunerea punctelor pe plan
Datele topografice care anterior au fost prelucrate le importati acum in Allplan prin intermediul modulului Geo.
Pentru dispunerea punctelor pe plan in modulul Geo-Modele digitale de teren -Punct symbol alegeti forma de reprezentare a punctului pe plan.

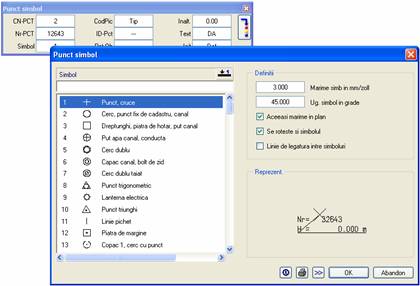

La definire text symbol stabiliti daca doriti sa aveti o reprezentare simpla a punctului sau insotita de date despre acesta (numar si cota).
Alegeti varianta de reprezentare simpla a punctelor,pentru a nu incarca foarte mult desenul (in fereastra Definitie text simbol debifati optiunea Text oarecare)
In fereastra Interfata fisiere trebuie sa aveti urmatoarele setari facute pentru a putea importa punctele pe plan.
Prin apasarea butonului Aplicare se deschide fereastra Nume fisiere , in care aveti optiunea text, selectand aceasta optiune si apasand butonul OK, optineti dispunerea punctelor pe plan.

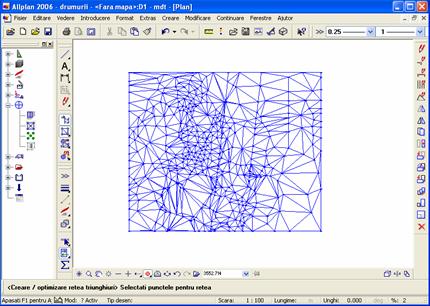

v Optimizare retea triunghiuri

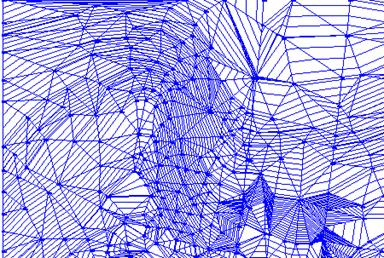

Allplan va pune la dispozitie o comanda, care va creeaza automat reteaua de triunghiuri, singurul lucru pe care trebuie sa il faceti, este sa precizati punctele pe care le includeti in reteaua de triunghiuri.

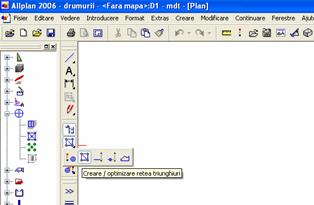

Pentru aceasta in modulul Geo -Module digitale de teren alegeti comanda Optimizare retea triunghiuri.
Nota : Lucrul in Allplan este ,metaforic vorbind, o discutie cu un ''profesor''. Dupa fiecare comanda pe care o alegeti din bara de functii , in linia de dialog ''profesorul'' i-ti spune practic ce trebuie sa faci in pasul urmator.
Dupa ce incadrati intr-o fereastra toate punctele pe care le includeti in retea, optineti reteaua de triunghiuri.

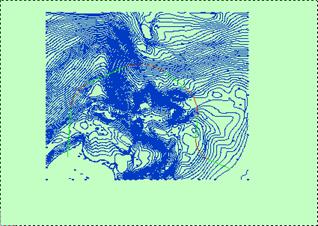

v Obtinerea liniilor de nivel
Stim ca o linie de nivel reprezinta o linie curba compusa din totalitatea punctelor care au aceeasi cota. Obtinerea liniilor de nivel in Allplan este o operatie foarte simpla si trebuie sa urmamti pasi: Modele digitale de teren-Linii de nivel.
O data lansata aceasta comanda in Linia de dialog sunteti indrumati sa alegeti Modelul digital de teren.
Selectati modelul printr-un click in intreiorul retelei de triunghiuri. In linia de dialog va apar date in ceea priveste: inaltimea minima, inaltimea maxima si diferenta de inaltime. Daca asupra primelor doua nu puteti interveni, in ce priveste diferenta de inaltime, alegeti in functie de cat de dese doriti sa fie curbele de nivel, distanta dintre ele (diferenta pe verticala), fiecare din cele trei trebuiesc confirmate prin tasta Enter.

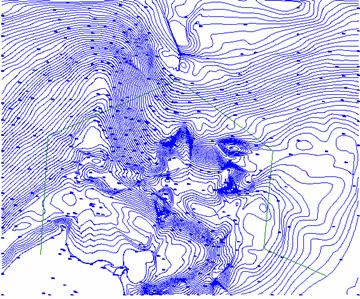

Dupa confirmarea diferentei de inaltime prin Enter obtineti liniile de nivel.
Observati ca linile de nivel nu sunt foarte sugestive, motiv pentru care faceti o uniformizare a acestora.
In meniul Modele digitale de teren alegeti obtiunea modificare MDT, in fereastra care va apare la Factor de rotunjire pentru interpolarea inaltimi alegeti o valoare cat mai apropiata de zece.
Confirmati valoarea factorului de rotunjire prin OK, moment in care sunt create curbele de nivel.
Pentru o vedere cat mai clara asupra curbelor de nivel
in meniul Modele digitale de teren, in fereastra Reprezentare
deselectati optiunea triunghiuri.

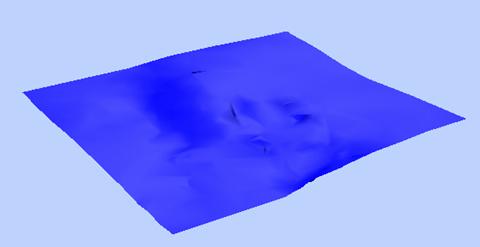

Puteti vizualiza suprafata terenului apasand tasta F4.
Alegerea variantei de drum
Pentru trasarea variantei de drum optime folositi un layer nou.
v Trasarea aliniamentelor
Aliniamentele le trasti pe planul de situatie cu
ajutorul functiei linie.
Urmand pasi:Geo - Plan situatie - Linie
v Racordarea aliniamentelor
Racordarea aliniamentelor se poate face in mai multe variante:
-cu clotoide
-cu arc de cerc
-cu arc de cerc si clotoide
Pentru varianta noastra de drum vom alege racordarea aliniamentelor cu arc de cerc.

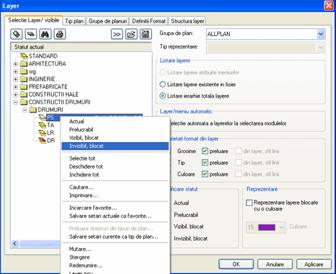

Atunci cand aveti un desen incarcat puteti ascunde unele componente ale proiectului daca ati facut Layere separate. In continuare ascundeti planul de situatie si faceti racordarea aliniamentelor cu arc de cerc.

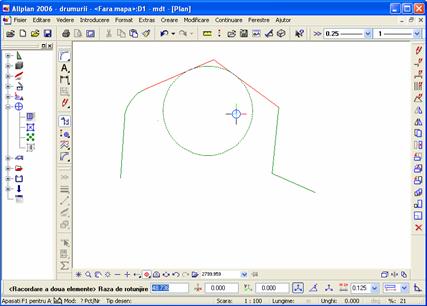

Folositi functia racordare a doua aliniamente. Aceasta functie o gasiti in Bara functii de baza - flyout Constructii 2D.
Razele de racordare le alegeti in functie de viteza de proiectare si valoarea lor o introduceti in linia de dialog.
v Imbinarea elementelor

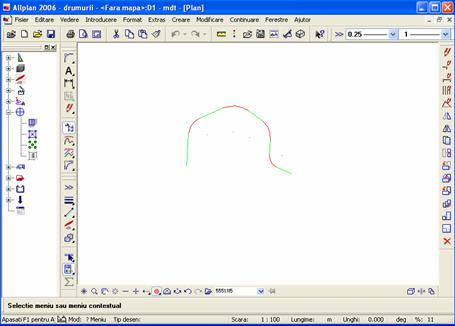

Dupa ce ati terminat racordarea aliniamentelor
realizati imbinarea elementelor
componente . Pentru acest lucru folositi functia Imbinare
elemente
pe
care o gasim in meniul Plan situatie. Dupa ce ati ales functia
imbinare selectati primul element al imbinari apoi faceti un dublu click in suprafata de lucru, pentru ca
aliniamentele si curbele sa fie reprezentate prin culori diferite.
Inainte de a trece mai departe copiati fisierul in alt desen, pentru asta in meniul Fisier - Copiere,mutare fisier - Copiere in alt desen
Profil teren
Dupa ce ati realizat imbinarea elementelor puteti optine profilele transversale si longitudinale ale drumului.

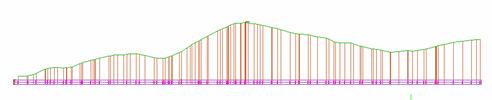

v Profil longitudinal
Obtinerea unui profil longitudinal este foarte costisitoare cu metodele obisnuite de desenare si calcul, Allplan va pune la dispozitie doua functii care va creaza singure profilul, rolul proiectantului se rezuma doar la stabilitrea distantei dintre picheti.
Profilul longitudinal se obtine parcurgand doua etape:
-stabilirea sectiunii profilului pe care doriti sa il scoateti
-afisarea propriu-zisa a profilului.
Etapa 1: In meniul Modele
digitale de teren, alegeti optiunea Sectiune
profil
.Din Linia
de dialog sunteti informati ca va
trebui sa ne alegem Modelul digital de
teren, in fereastra Sectiune profil
care apare, trebuiesc facute urmatoarele setari:
-text-S / Nu
-Nivel / Nu
-Tip-P/Longit
-D-Pich/ 10
-Unghi/ 0
-Retea /Da
Dup ce ati facut setarile, selectati elementul al carui profil doriti sa il scoatem.
Etapa 2: In meniul Modele
digitale de teren, alegeti de aceasta data optiunea Afisare profi l
, dupa ce alegeti profilul, in fereastra
Afisare profil care va apare, alegeti
scara profilului pe orizontala si pe
verticala, cota de referinta.

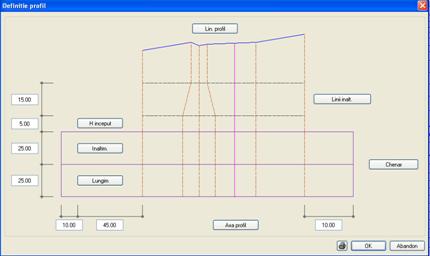

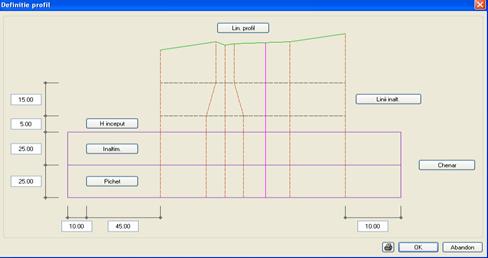

In fereastra Profil, alege culorile de reperezentare ale profilului, dimensiunile tabelului si H inceput (cota de referinta).

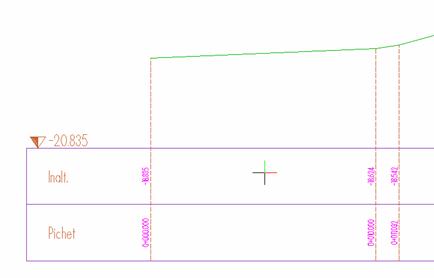

Dupa ce ati stabilit toate caracteristicile dorite pentru profil, il afisati stabilind un punct pe suprafata de lucru cu ajutorul cursorului.
v Plofil transversal
Profilul transversal se obtine asemanator cu cel longitudinal.
Etapa 1: Modele digitale de teren - sectiune profil. Dupa ce ati ales modelul de teren in fereastra Secriune profil faceti urmatoarele setari:
-Text-S / Nu
-Nivel / Nu
-Tip-P /T-Perp
-D-Pich/ 10
-Retea /Da
O data ce ati terminat de completat toate casutele din fereastra Sectiune profil, selectati elementul. In linia de dialog stabiliti punctele intre care doriti sa obtineti profilele, distanta intre profile, si latimea profilului transversal (distantele la dreapta si la stanga axului drumului).
Dupa fiecare caracteristica a profilului introdusa in linia de dialog (ex. Diferenta de pichetare), confirmati prin apasarea tastei Enter.

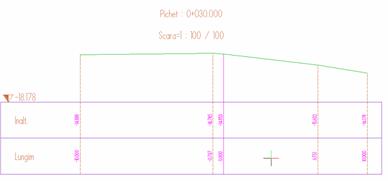

Etapa 2:Modele digitale de teren - Afisare profil. In fereastra care apare alegeti scara profilului pe orizontala si pe verticala, cota de referinta iar in casuta Profil, dimensiunile tabelului si culorile de reprezentare ale profilului.
Reprezentati profilul transversal prin stabilirea unui punct in suprafata de lucru.
Linia rosie
Trasarea liniei rosii se face pe profilul longitudinal
al terenului. Pentru trasare in meniul Plan
de situatie folositi functia Spin cu
directie legatura
. Alegeti ca punct de plecare, primul
pichet al profilului longitudinal.La trasarea liniei rosii trebuie sa aveti in
vedere compensarea necesarului si deficitului de pamant. Dupa fixarea ultimului
punct sunteti intrebati daca doriti sa faceti jonctiunea in punctul initial.
Alegeti optiunea de a nu face jonctiunea in punctul initial, moment in care linia rosie este reprezentata astfel.
Trasarea liniei rosii o puteti face si cu functia Linie, moment in care trebuie sa faceti racordari verticale.
Stergerea inclinatiilor liniilor de nivel si a profilului sectiunii
Solutionarea acestei probleme o faceti urmand pasi:
- In modulul Geo - Modele digitale de teren - Stergere
incli. linie de nivel si profil sectiune
.

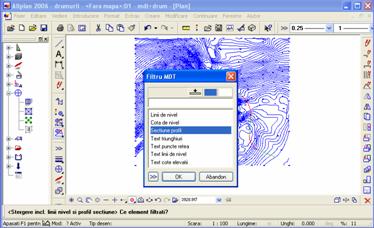

- Din bara Asistent
filtru alegeti functia Filtru MDT. In fereastra care apare alegeti obtiunea Sectiune
profil
.
-Finalizati operatia de stergere prin selectatea Modelului digital de teren intr-o fereastra.

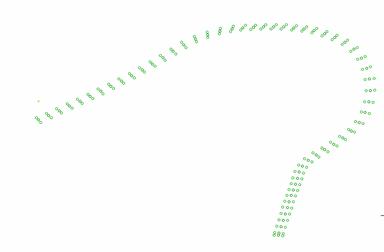

Pichetarea traseului

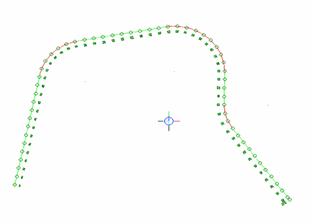

Realizati in acest capitol o pichetare uniforma a intregului traseu cu o distanta intre picheti de 10 m.
In
cazul de fata pentru pichetarea intregului traseu cu picheti dispusi la o
distanta egala pe toata lungimea traseului, in modulul Geo-Plan situatie va
folositi de functia Pichetare Element
.
Indicati elementul pe care doriti sa il pichetati, si introduceti distanta
dintre picheti.

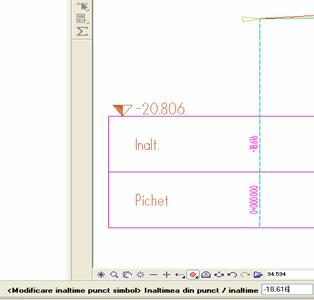

Modificare inaltimi punctului simbol
Modificarea inaltimii punctului simbol, reprezinta preluarea cotelor proiectate ale axei drumului din profilul longitudinal. Pentru acest lucru va folositi de functia Modificare inaltime punct simbol din modulul Geo - Plan situatie, si urmati pasi:
-alegeti ca element capatul de inceput al traseului.
-preluati inaltimea prin selectarea liniei rosii din profilul longitudinal.
-inaltimea din punct reprezinta cota primului pichet.
Trasarea extremitatii drumului
Cand vorbim de extremitatile drumului ne referim la : marginea carosabila, acostament, rigola, etc. Realizarea lor se face prin trasarea de paralele la axul drumului.

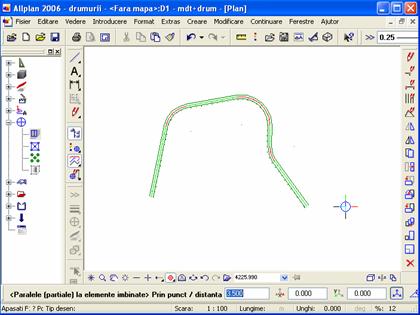

v Trasarea margini carosabile
Pentru o vizibilitate cat mai buna ascundeti planul de situatie prin blocarea layerului aferent acestuia.
Trasarea
paralelor la axul drumului se realizeaza cu ajutorul functiei, Paralele (partiale) la elemente imbinate
, din meniul Plan situatie, urmand pasi.
-alegeti ca element axul drumului
-distanta o alegeti de 3.5 (latimea unei benzi de circulatie)
-punctul initial si final reprezinta primul si ultimul pichet din varianta de drum.
-indicati sensul de repartitie la dreapat sau la stanga axului drumului
-indicati numarul de paralele la axul drumului
Fiecare valoare introdusa in linia de dialog trebuie confirmata prin apasarea tastei Enter.
v Trasarea rigolelor si acostamentelor
Trasarea acostamentelor si rigolelor, se face asemanator cu trasarea marginilor carosabile prin trasarea de paralele la axul drumului. Daca pentru acostamente trasarea acestora nu este o problema ele construindu-se in prelungirea carosabilului. Pentru rigole trebuie sa tineti seama de zonele in care aveti debleu sau rambleu.La debleu rigola se construieste in prelungirea acostamentului in timp ce la rambleu trebui construita la 2m de piciorul taluzului.
Amenajrea in spatiu

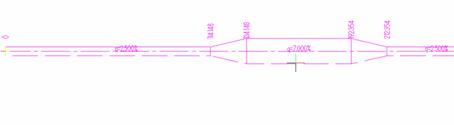

Amenajare in spatiu, face o descriere a traseului in ce priveste zonele in care aveti suparainaltari si supralargiri ale drumului.
Pentru aceasta va
folositi de functia Descriere
pe
care o gasiti in Modulul Geo - Plan situatie.

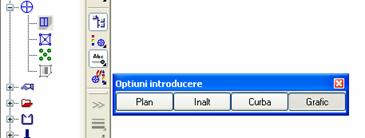

Alegeti optiunea Grafic si urmati pasi pe care va indruma programul in linia de dialog:
-alegeti ca element axul drumului
-alegeti panta suprainaltari (ex: 2% )
viteza de proiectare (ex: Vp =50)
Afisati descrierea drumului prin alegerea unui punct pe suprafata de lucru.

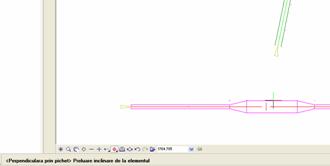

Pichetarea extremitatii carosabile
Pichetarea extremitati se face prin ducerea de perpendiculare prin picheti.

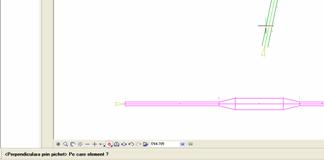

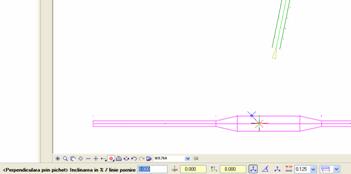

In modulul Geo - Plan situatie folositi functia Perpendiculara prin pichet.
Parcurgeti urmatoarele etape:
-alegeti ca element axul drumului
-linia de pornire reprezinta axul amenajari in spatiu
-preluati inclinatia de la extremitatea stanga a amenajari in spatiu
-inclinarea o preluati pentru extremitatea stanga a traseului
Obtineti pichetarea pentru o extremitate a drumului. Similar procedati pentru extremitatea dreapta.
Pichetrea traseului - Izometrie fata
Taluzarea

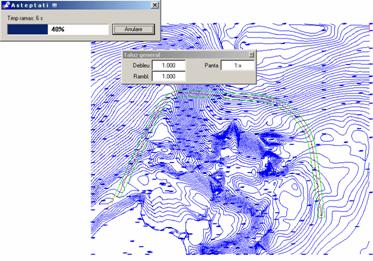

Taluzarea traseului o faceti folosindu-va de functia Taluz general din modulul Geo - Modele digitale de teren.
Selectati
functia taluz general
, printr-un click stanga indicati modelul
digital de teren. Faceti un click pe un capat al extremitati drumului si in
fereastra care se deschide, incadrati o portiune din aceasta latura.
Din fereastra Optiuni introducere alegeti butonul Domeniu de definire elemente, pentru poligon.
Confirmam prin Enter valorile care apar in linia de dialog
Apasati tasta Enter pentru a confiram inceperea taluzari.

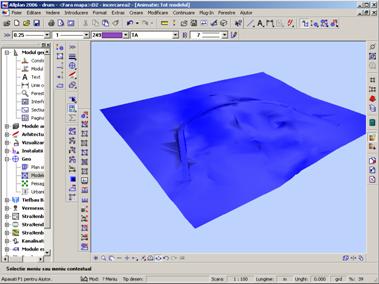

Dupa realizarea taluzului vizualizati drumul apasand tasta F4.
v Calculul volumelor de rambleu si debleu

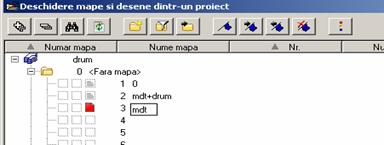

Redenumim desenul.

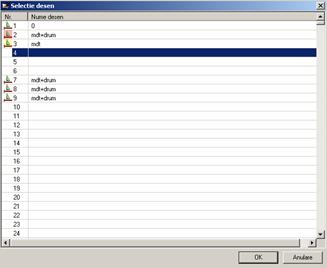

Deschideti un desen gol in care importati din nou punctele si realizati reteaua de triunghiuri.

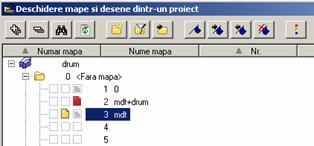

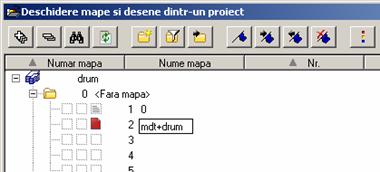

Suprapuneti cele doua desene lasandu-l pe unul activ iar pe celalalt activ in fundal.
In
modulul Geo-Modele digitale de teren
alegeti optiunea Maruratori.O data activata aceasta functie va apare fereastra Masuratori
in
care faceti urmatoarele setari.
Dupa terminarea setarilor, confirmati apasand butonul OK. Indicati MDT1 si MDT2 printr-un click pe Modelul digital de teren.

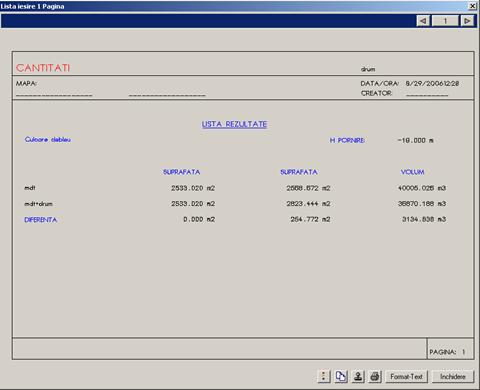

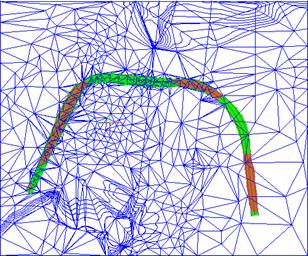

Obtineti o descriere a drumului in ce priveste zonele unde aveti rambleu si debleu.
Inainte de a iesi din functie faceti un click pe suprafata de lucru (in afara MDT) pentru a fixa valorile masuratori.

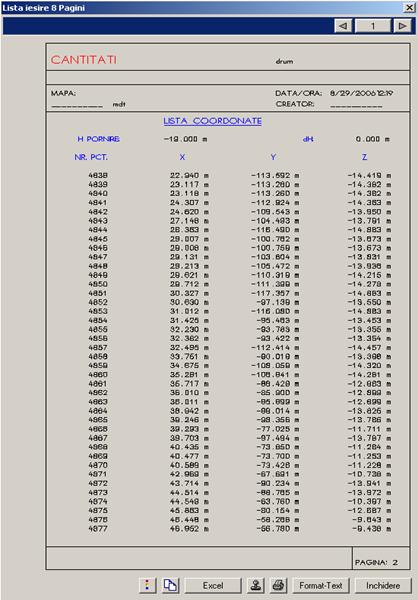

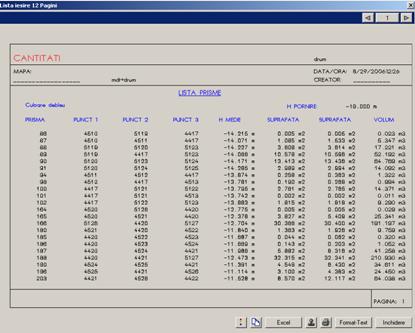

v Obtinerea listelor de cantitati
In modulul Geo-Modele digitale de teren alegeti optiunea Maruratori.O data activata aceasta functie, va apare fereastra Masuratori in care faceti urmatoarele setari.
Dupa terminarea setarilor, indicati MDT printr-un click pe Modelul digital de teren.In fereastra Selectie desen alegeti un desen gol.
Dupa finalizare obtineti urmatoarele liste:
-Lista prisme
-Lista de coordonate
-Lista rezultate
|
