1: Fundamentele calculatoarelor |
Obiective: 1.1. Cunostinte
Hardware. |
1: Fundamentele calculatoarelor . Identificati si stabiliti functia componentelor de baza ale unui PC Exista 3 motive pentru care este important sa poti identifica cele mai imporante componente ale unui PC. In primul rand calculatoarele sunt elemente importante in cadrul unei retele. In al doilea rand , in cadrul unei retele , calculatoarele ce indeplinesc diverse functii nu sunt cu mult diferite de un PC "normal". Si in final , e foarte important sa-ti poti rezolva singur problemele legate de partea hard sau soft in momentul in care calculatorul tau are astfel de probleme .Componente mici , discrete
Subsisteme
Componente plug-and-play

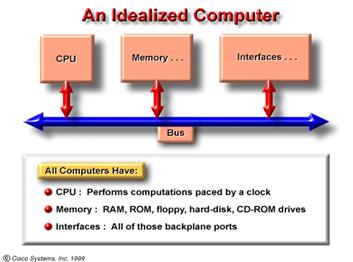

Figura descrie componenetele de baza ale unui calculator . Le putem compara cu elementele unei retele conectate la o magistrala .
|

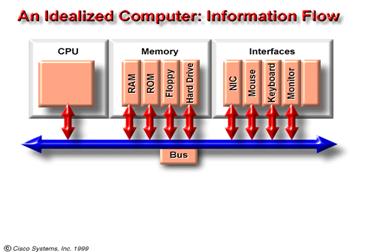

. Urmariti desfasurarea fluxului de informatii intr-un calculator Informatia si curentul electric circula continuu intr-un calculator. In felul acesta , un calculator poate fi comparat cu o retea in miniatura , diferitele sale dispozitive avand posibilitatea de a comunica intre ele . In continuare sunt prezentate aproape toate informatiile care circula pe magistrala de date .
|

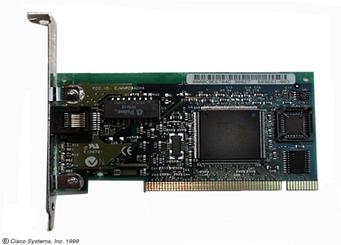

. Descrieti legatura dintre adaptorul de retea (NIC) si PC Adaptorul de retea , uneori numit si placa de interfata cu reteaua network interface card - NIC) este o placa periferica ce permite calculatorului sa receptioneze si sa transmita informatii . Adaptorul de retea se conecteaza la placa de baza a calculatorului si reprezinta echipamentul prin care reteaua comunica cu calculatorul . Aceste placi de interfata cu reteaua pot fi de mai multe feluri:Ethernet,Token Ring sau interfata de date distribuite pe fibra optica (Fiber Distributed Data Interface - FDDI) .O placa de retea comunica cu reteaua printr-o conexiune seriala, iar cu calculatorul printr-o conexiune paralela . Fiecare are nevoie de un IRQ , o adresa I/O ,si de o adresa de memorie pentru DOS si pentru Windows 95/98. Dar despre toate acestea se va discuta pe parcursul lucrarii. In selectarea unui adaptor de retea ,tineti cont de urmatoarele 3 aspecte
|
. Configurarea adaptoarelor de retea Adaptorul de retea (NIC) permite retelei sa functioneze si , in consecinta, este un dispozitiv important .Iata cateva din cazurile in care este necesara instalarea unui nou adaptor de retea
Pentru a efectua instalarea unui adaptor de retea sunt necesare urmatoarele cunostinte :
Un avantaj il constituie abilitatea de a rezolva conflictele de resurse hardware , incluzand IRQ, DMA, si adrese I/O
Instalarea unui adaptor de retea (NIC) Obiective Se urmareste instalarea corecta a unei placi de retea Informatii pregatitoare O placa de interfata cu reteaua permite calculatorului sa se conecteze la o retea si sa-si partajeze resursele cu alte calculatoare. Adaptoarele de retea sunt relativ usor de instalat , cat timp sunt urmarite instructiunile de instalare.Dupa instalare accesul la retea si la Internet se va face mult mai rapid . Se vor folosi : un calculator avand instalat Windows 95
Etapele instalarii Inchideti calculatorul si scoateti cablul de alimentare.

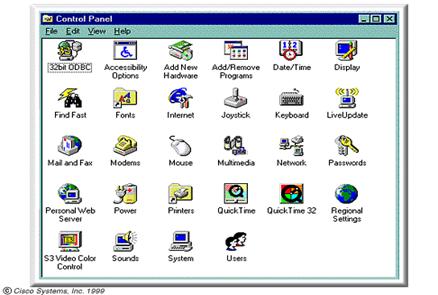

a. Din butonul Start selectati Settings si apoi Control Panel.
Indicatii : Notati pasii pe care trebuie sa-i respectati in instalarea unei placi de retea . De asemenea notati cand si de ce ati fost precaut . |

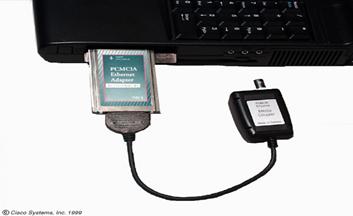

Comparati componentele unui PC cu cele ale unui laptop . Laptopul devine din ce in ce mai popular .Aproape tot ce s-a discutat in partea de mai sus ramane valabil , singura diferenta fiind aceea ca totul in laptop este mult mai mic .Ca rezultat al acestei diferente , slotul necesar instalarii adaptorului devine PCMCIA , unde placa de interfata cu reteaua , modemul, hardul si alte componente - de obicei de dimensiunea unei carti de credit - pot fi instalate / montate in diverse locuri in cadrul perimetrului
|
Identificati parametrii programelor ce ajuta la vizualizarea materialului Dupa ce ati setat partea hardware a calculatorului trebuie configurata si cea software. Pentru a vizualiza programul materialul trebuie sa indepliniti urmatoarele cerinte :
|
. Configurati parametrii TCP/IP care permit calculatorului comunicarea cu reteaua. Exercitiul urmator presupune configurarea calculatorului pentru accesarea retelei si vizualizarea materialului de studiu.

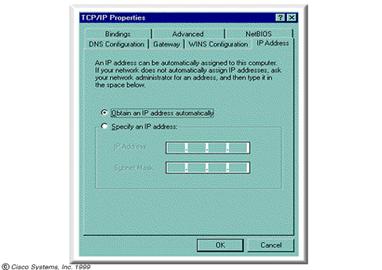

CONFIGURAREA PARAMETRILOR TCP/IP Obiective Configurarea parametrilor TCP/IP permit calculatorului sa comunice cu reteaua . Informatii pregatitoare Pentru ca un PC sa fie introdus intr-o retea trebuie sa configurati un protocol in felul acesta realizandu-se comunicarea cu restul retelei . Se vor folosi : 1 - computer (are instalat Windows 95/98) cu placa de retea (NIC)
Etapele configurarii : Asigurati-va ca aveti calculatorul conectat la un LAN(local area network).
Reflectati la urmatoarele probleme : Intrebari : Ce este un protocol TCP/IP ?
|
1.2.3.1. Importanta unui browser https://www.netscape.com/ https://www.microsoft.com/ https://www.real.com/welcome/index.html Un web browser e folosit de utilizator pentru a accesa un web server ; cere informatia, primeste informatia si apoi afiseaza rezutatul . Un browser e un program ce interpreteaza hypertext markup language (HTML), limbajul pentru codificarea continutului paginilor web . Cele mai cunoscute si folosite browsere sunt Internet Explorer (IE) si Netscape Communicator. Netscape
Internet Explorer (IE)
Exista si fisiere pe care browserele standard nu reusesc sa le acceseze .Pentru vizualizarea unor astfel de fisiere browserul trebuie configurat sa foloseasca aplicatii plug-in . Aceste aplicatii lucreaza impreuna cu browserul pentru lansa programele de care fisierele "speciale" au nevoie.
Instalarea RealPlayer G2 si a altor aplicatii plug-in in cadrul web browserului.
https://www.gactr.uga.edu/exploring/netscape.html www.gactr.uga.edu/exploring/netscape.html |

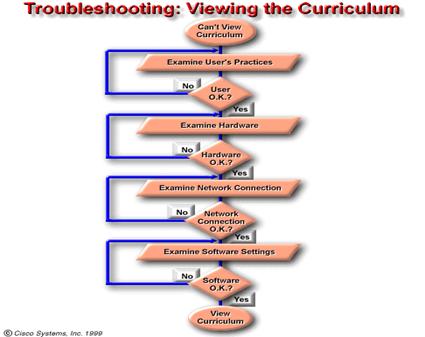

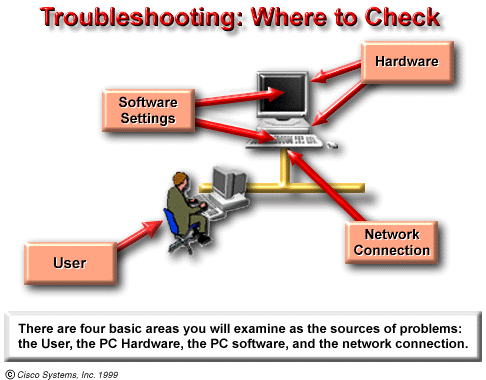

1.2.4.1. Rezolvarea anumitor probleme . In urmatoarea sectiune vor fi descrise problemele ce pot interveni la un moment dat .Exista trei directii ce trebuie sa fie examinate
|
|
1.3.1.1. Definiti notiunea de retea(networks) O retea (network) e un sistem complex de obiecte si oameni , toate conectate intre ele. Network gasim peste tot in jurul nostru , chiar si in interiorul nostru(sistemul nervos sau cel cardiovascular).Urmatoarea diagrama prezinta cateva tipuri de retele , grupate in felul urmator :
|

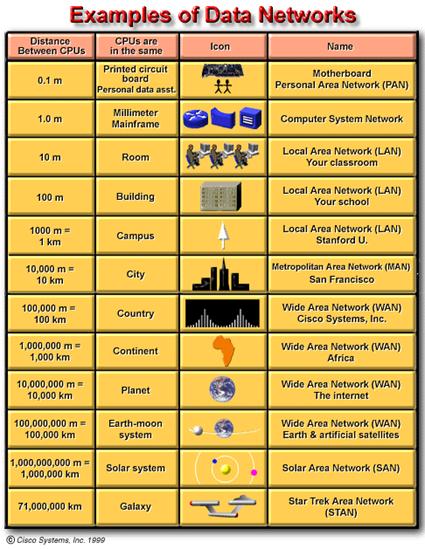

1.3.2.1. Cateva exemple de retele Retelele de comunicatii au fost proiectate pentru ca doua calculatoare aflate in locuri diferite sa poata comunica unul cu celalat.De asemenea , in felul acesta a fost posibil ca doua calculatoare diferite sa poata comunica intre ele (pot fi Macintosh, PC, sau mainframe ). Calculatoarele din retea trebuie sa inteleaga protocoalele si toate celelalte limbaje. Protocolul este definit ca descrierea formala a unui set de reguli si conventii ce stabilesc cum se efectueaza schimbul de informatie la nivel de retea. Cele mai multe retele sunt definite ca fiind fie retele locale( local area networks LAN) sau wide area networks (WAN). LAN -ul e localizat de obicei intr-o singura cladire sau campus si presupune schimbul de informatii intre birouri.WAN -ul acopera o arie geografica mult mai mare si interconecteaza orase sau tari. LAN -urile si WAN -urile pot fi si ele interconectate. |
1.3.3.1. Avantajele oferite de retelele de calculatoare si necesitatea aparitiei standardelor La inceput calculatoarele erau dispozitive de sine statatoare.Fiecare functiona independent de celelalte.Curand insa a devenit evident ca nu erau eficiente.Trebuia gasita o solutie care sa raspunda la urmatoarele cerinte:
Una din primele solutii oferite a fost crearea unei retele locale (LAN).Pentru ca au putut interconecta toate statiile,perifericele,terminalele si toate celelalte dispozitive din cladire, LAN a facut posibila partajarea eficienta a resurselor si informatiilor. Folosirea calcultoarelor in afaceri a crescut si in curand nici LAN-ul nu mai fost suficient.In cadrul unei retele locale fiecare departament era precum o insula electronica. Se simtea nevoia unei technologii care sa permita schimbul de informatii intre doua locuri aflate la distanta.Raspunsul la aceasta cerinta a venit prin proiectarea metropolitan area networks (MAN) and wide area networks (WAN). La inceputul dezvoltarea LAN, MAN, si WAN se facea la modul haotic.Anii '80 presupun dezvoltarea spectaculoasa a retelelor de comunicatii.Marile companii au realizat cati bni pot economisi si in acelasi timp castiga folosind retelele de calculatoare. Introducerea pe piata a noilor technologii se facea aproape imediat ce erau proiectate. Problema a intervenit in momentul in care foarte multe din technologiile network au fost construite avand diferite implementari hardware si software.In acel moment ele au devenit incompatibile.A devenit din ce in ce mai greu ca doua sisteme sa poata comunica intre ele. |

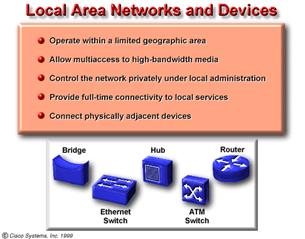

LAN -urile au fost concepute sa satisfaca urmatoarele cerinte:
|

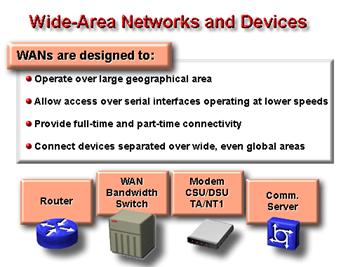

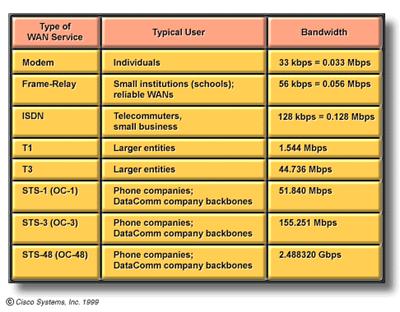

1.3.5.1. Definiti WAN Solutia a venit prin proiectarea wide area networks (WAN). WAN -ul permite accesul la informatii aflate pe calculatoare din localitati diferite .Pentru ca WAN - ul acopera o arie geografica extrem de larga comunicatiile pe distante mari au fost considerabil imbunatatite.Ca rezultat al interconectarii , s-a reusit o partajare a resurselor si informatiilor si accesarea Internetului..
Cateva din cele mai comune technologii WAN sunt:
|

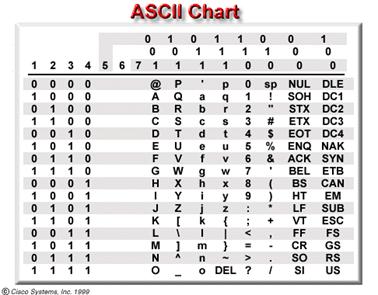

1.4.1.1. Reprezentarea binara a datelor alfanumerice
Computerele pot intelege si procesa date, doar, in format binar, reprezentate prin 0 si 1. 0 si 1 reprezinta cele doua stari posibile ale unei componente electronice si se numesc biti. Pentru a interactiona cu calculatorul, mesajul transmis trebuie translatat in forma binara, iar mesajul primit, trebuie tradus din cod binar intr-un limbaj comprehensibil. Diagrama de mai jos, arata un mod in care literele, numerele si simbolurile pot fi reprezentate.Sistemul de reprezentare este denumit cod ASCII (American Symbolic Code for Information Interchange . |

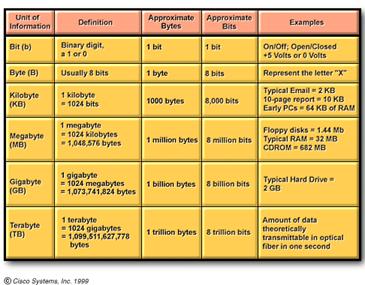

1.4.2.1. Unitati pentru masurarea
cantitatii de informatii Bitii sint simboluri binare; ei pot avea valoarea 0 sau 1. Bitii sunt reprezentati in calculator prin prezenta sau absenta impulsului electric. Examplu: valoarea 0 poate fi reprezentata prin 0 volti electricitate Valoarea 1 poate fi reprezentata prin +5 volti electricitate Un grup de 7-8
biti e egal cu
1 byte ce poate reprezenta un singur caracter in codul ASCII . De asemenea 1 byte poate
reprezenta o adresa de memorie . |
1.4.3.1. Avantajele folosirii
sistemului decimal ( Baza 10 ) . Cel mai folosit sistem este cel decimal sau simplu numit Baza 10.Se numeste Baza 10 pentru ca foloseste 10 simboluri si combinatii ale lor pentru a reprezenta orice numar . Simbolurile 0,1,2,3,4,5,6,7,8, si 9, formeaza Basa 10 . Sistemul decimal se bazeaza pe puteri ale lui 10 (i.e.101, 102, 103, 104, etc.). Zece la puterea intai (101) este acelasi lucru cu 10 x 1, or 10. Zece la puterea a doua (102) e acelasi lucru cu 10 x 10, or 100. Fiecare simbol in sistemul decimal reprezinta numarul 10 (Baza) ridicat la o putere (exponent), in functie de pozitia sa si multiplicat cu numarul aflat pe acea pozitie . Cand citim un numar decimal de la dreapta la stanga prima pozitie reprezinta 100 (1), a doua pozitie reprezinta 101 (10), etc. Exemplu: 2134 = (2x103)
+ (1x102) + (3x101) + (4x100) https://www.howstuffworks.com/bytes.htm |
1.4.4.1.
Avantajele lucrului cu sistemul binar (Baza 2) . Sistemul binar foloseste doar doua simboluri - 0 si 1 - in locul celor 10 simboluri folosite in sistemul decimal. Sistemul binar se bazeaza pe puteri ale numarului 2 (20, 21, 22, 23, 24, etc.) Exemplu 10110 = (1 x 24) + (0 x 23) + (1 x 22) + (1 x 21) + (0 x 20) = 22 https://www.howstuffworks.com/bytes.htm https://www.howstuffworks.com/bytes.htm |
1.4.5.1. Transformarea numerelor din baza 10 in baza 2. Exista doua metode de a transforma un numar din baza 10 in baza 2.Diagrama de mai sus descrie procesul printr-un exemplu. O alta metoda folosita este "metoda restului". Aceasta metoda foloseste impartirea repetata la baza sistemului de numaratie .In cazul nostru baza Exemplu: Transformati numarul 192 din baza 10 in baza 2 . (192 / 2) = 96 rest 0 (96 / 2)= 48 rest 0 (48 / 2) = 24 rest 0 (24 / 2) = 12 rest 0 (12 / 2) = 6 rest 0 (6 / 2) = 3 rest 0 (3 / 2) = 1 rest 1 (1 / 2) = 0 rest 1 Colectati resturile in ordine inversa si veti obtine
reprezentarea binara a numarului : 11000000. https://www.howstuffworks.com/bytes.htm |

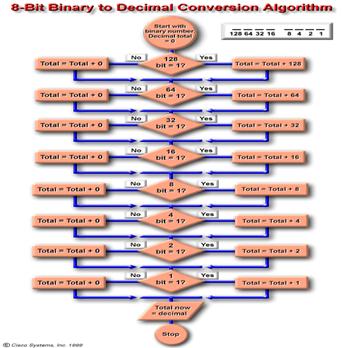

1.4.6.1. Conversia numerelor
binare in numere zecimale Puteti converti numerele binare in numere zecimale multiplicand fiecare valoare binara din reprezentare - Baza 2 - cu doi la o putere egala cu pozitia pe care se afla. Exemplu Conversia numarului binar 1110000 la un numar zecimal.(Citit de la dreapta la stanga). 0 x 20 = 0 0 x 21 = 0 0 x 22 = 0 0 x 23 = 0 1 x 24 = 16 1 x 25 = 32 1 x 26 = 64 |

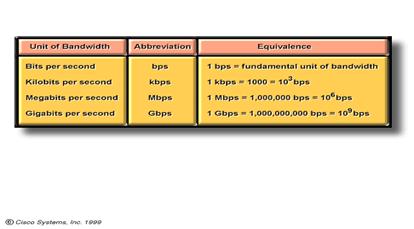

1.5.1.1. Definirea
intervalului de valori masurat in biti, kilobiti, megabiti si gigabiti pe
secunda. |
1.5.2.1. Folositi trei
analogii pentru a descrie latimea de banda digitala Latimea de banda este la fel ca largimea unei conducte. Ganditi-va la reteaua formata din tevile care transporta apa spre casa dumneavoastra si tevile care transporta in afara apa folosita. Aceste conducte au diametre diferite - conducta de apa principala a orasului poate avea 2 metri in diametru, pe cand cea din bucataria dumneavoastra poate avea 2 centimetri. Largimea conductei masoara capaciatea de transport al acesteia. In aceasta analogie apa reprezinta informatia iar largimea conductei reprezinta latimea de banda. Latimea de banda este ca numarul de benzi de pe o autostrada. Ganditi-va la o retea de strazi care serveste orasului in care locuiti. Pot exista autostrazi cu opt benzi, care au iesire in strazi cu 2 si 3 benzi in acelasi sens, care la randul lor pot termina in strazi cu cate o singura banda pentru fiecare directie. In aceasta analogie, numarul de benzi este ca latimea de banda, ia r numarul de masini este cantitatea de informatie ce poate fi transportata. Latimea de banda este ca si calitatea sunetului intr-un sistem audio. Sunetul este informatia, iar calitatea sunetului pe care o puteti auzi este latimea de banda. Daca v-ar fi fost cerut sa faceti un clasament al felului in care ati dori sa ascultati cantecul preferat - prin telefon, la un radio mono, la un radio stereo, sau la un CD-player - probabil CD-player-ul ar fi fost prima alegere, apoi radio FM, radio AM, si in ultimul rand telefonul. Latimile de banda ale acestora sunt 20 kHz, 15 kHz, 5 kHz, si respectiv 3 kHz. Fiti atenti la analogii. Ele va pot ajuta sa intelegeti conceptul, dar tineti minte ca definitia de baza a latimii de banda este numarul de biti ce ajung dintr-un loc in altul intr-o secunda. |

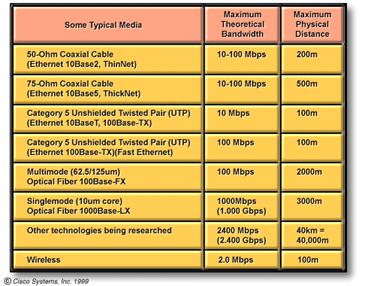

1.5.3.1. Explicati motivul pentru diferitele latimi de banda. Latimea de banda este un concept foarte folositor. Oricum, are limitarile lui. Nu conteaza modul in care va transmiteti mesajele, nu conteaza ce mediu fizic folositi, latimea de banda este limitata. Acesta limitare este cauzata atat de legile fizicii cat si de nivelul de dezvoltare al tehnologiei. Urmatorul tabel ilustreaza maximum posibil al latimii de banda, incluzand limitatiile lungimii, pentru cateva medii de transmisie. Tineti minte ca limitarile sunt atat fizice cat si tehnologice. Urmatorul tabel rezuma diferite servicii WAN si latimea de banda asociata fiecaruia. Care servici il folositi acasa? La scoala? |

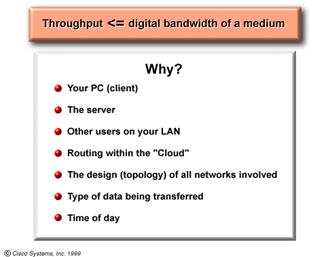

.5.4.1. Definiti cantitatea de date prelucrate (rata de transfer) si stabiliti o relatie cu latimea de banda Imaginati-va ca sunteti destul de norocosi sa aveti un mode nou-nout,sau scoala dumneavoastra tocmai a primit o retea Ethernet LAN de 10 Megabiti. Imaginati-va ca filmul pe care doriti sa-l vizionati, sau pagina de Web ce doriti sa o incarcati, sau software-ul pe care doriti sa vi-l transferati dureaza o vesnicie pana sa reusiti. Ati crezut ca veti primi tot de la latimea de banda ce va fost prezentata? Exista alt concept important pe care trebuia sa-l aveti in vedere; este numit rata de transfer (hroughput). Rata de transfer (Throughput) de obicei se refera la latimea de banda curenta, masurata, la un moment specificat din zi, folosind rute de internet specificate, in timpul transferului unui anumit fisier. Din pacate, din mai multe motive, rata de transfer adesea nu reprezinta maximum posibil al latimii de banda al mediului ce este folosit. Unii dintre factorii ce determina rata de transfer si latimea de banda includ urmatoarele:
Cand proiectati o retea, este important sa luati in considerare latimea de banda teoretica. Reteaua dumneavoastra nu va fi mai rapida decat va vor permite mediile de transmisie. Cand lucrati in retele, veti dori sa masurati rata de transfer si sa decideti daca aceasta este adecvata pentru utilizator. |
Faceti calcule simple pentru rata de transfer O parte importanta a lucrului cu retele include formarea deciziilor despre ce mediu sa folositi. Aceasta duce adesea la intrebari privind latimea de banda pe care aplicatiile utilizatorului o cere. Graficul rezuma o formula simpla care va va ajuta in luarea acestor decizii. Formula este Timpul Estimat = Dimensiunea Fisierului x Latimea de Banda. Rezultatul reprezinta cel mai rapid timp in care datele ar putea fi transferate. Nu se ia in considerare nici unul din factorii ce afecteaza latimile de banda discutati mai devreme, ci va da o estimare neconforma cu realitatea a timpului cat va dura sa trimiteti informatie folosind acel/a mediu/aplicatie. Acum, dupa ce ati parcurs capitolele despre informatie si cele despre latime de banda, incercati urmatoarea problema: Problema |
1.5.6.1. Enumerati cinci motive in favoarea invatarii despre latimea de banda De ce latimea de banda este importanta
Exista doua mari concepte pentru a intelege despre "superautostrada informatiei". Primul este ca orice forma de informatie poate fi depozitata ca un lung sir de biti. Al doilea este ca depozitand informatia sub forma de biti, pe cat de folositor, nu este cu adevarat o tehnologie ce a revolutionat.Faptul ca putem imparti acesti biti - trilioane dintre ei intr-o secunda - inseamna ca civilizatia moderna se apropie de vremurile in care orice computer, oriunde in lume sau in spatiu, poate comunica cu oricare altul, in cateva secunde sau chiar mai putin.
|
|
