Import -Export fisiere in AutoCad
Import fisier AutoCad in Allplan 2006

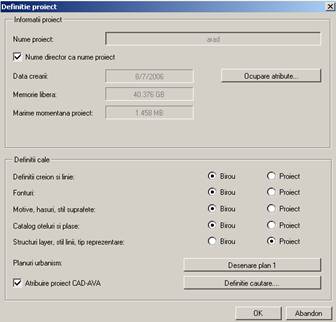

Deschideti proiectul in care doriti sa importati fisierul dxf sau dwg si inainte de import, in Allplan faceti urmatoarea setare: la meniul Fisier- Deschidere Proiect.In proiectul selectat faceti click pe Definitii si setati Structura de layere si tip de linii-pe Proiect.
Nota: Aceasta setare este necesara in cazul in care doriti sa lasati elementele importate pe layerele existente in Autocad, pentru a nu afecta structura de layere Allplan.

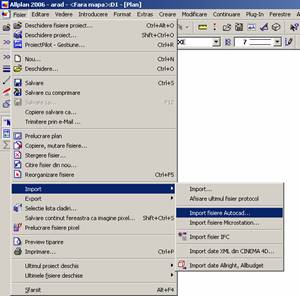

In continuare deschideti un desen gol si de la meniul Fisier- Import - Import fisiere AutoCad.

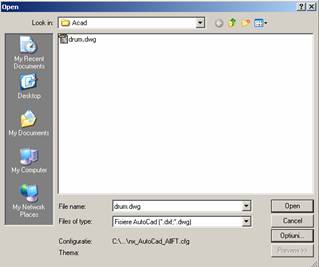

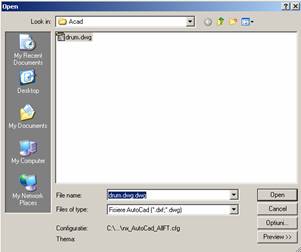

Selectati fisierul pe care doriti sa il importati si inainte de a face click pe Open, aveti urmatoarele posibilitati:
1. Preview - va face un preview al fisierului inainte de a-l deschide (op 10210x2320k tional).
Selectati Optiuni. pentru a face setarile necesare

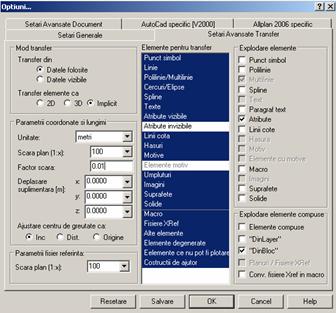

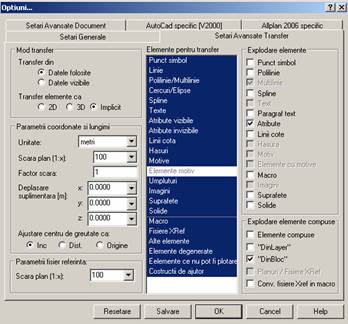

Fereastra Setari Avansate Transfer care se deschide va arata ca mai jos:
Setarile pe care le puteti face aici sunt urmatoarele:
1. Mod transfer:
a) Datele folosite = inseamna ca vor fi importate toate elementele inclusiv elementele ale caror layere sunt blocate.
b) Datele vizibile = vor fi importate numai elementele din layerele vizibile, elementele din layere blocate nu sunt importate.
2. Transfer elemente ca:
a) 2D = daca exista elementele 3D in fisierul Autocad, acestea vor fi automat convertite in elemente 2D, astfel incat in Allplan veti avea dupa import toate elementele 2D.
b) 3D = toate elementele din fisierul selectat sunt convertite automat in elemente 3D, mai putin textele, hasurile, motivele si umpluturile.
c) Implicit = elementele 2D vor fi exportate 2D iar cele tridimensionale vor fi exportate 3D;
Nota: Setarile cel mai des folosite sunt: transfer elemente 2D sau Transfer Elemente Implicit.
3. Parametri coordonate si lungimi:
a) Unitate = unitatea de masura pentru lungimi (m, cm etc)
b) Scara plan = setati scara la care doriti sa importati planul
c) Factor scara = puteti introduce un factor de deformare pentru scara de referinta (daca este cazul)
4. Elemente pentru transfer: selectati toate elementele din lista tinand apasata tasta CTRL sau SHIFT (selectie conform Windows) sau daca este cazul deselectati tipurile de elemente pe care nu doriti sa le importati.
5. Explodare elemente: puteti selecta elementele pe care doriti sa le explodati ( ex: olilinii sa fie explodate in linii, macro etc).
Nota: Nu selectati Texte sau Linii cote pentru explodare! Daca le explodat vor fi transformate in puncte si nu mai pot fi modificate ca texte sau cote.

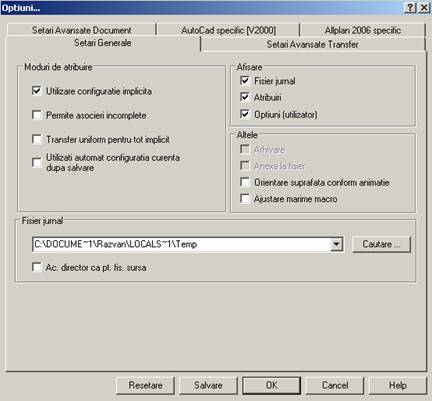

In pagina Setari Generale deselectati la moduri de atribuire optiunea Permite socieri incomplete (ca in imaginea de mai jos)

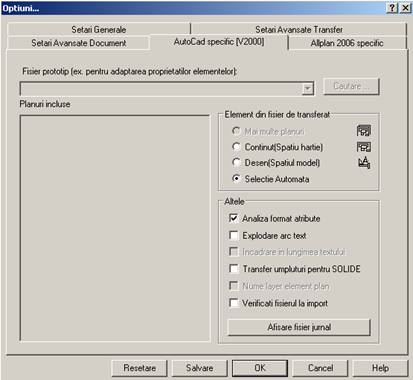

In pagina Autocad Specific (V2000) selectati modul de import:
Elemente din fisier de transferat:
1. Continut (Spatiu hartie) - importa pagina de plotare din Autocad numai 2D.
2. Desen (Spatiu model) - importa modelul (desenul)
3. Selectie Automata - detecteaza automata daca fisierul de importat este un plan de plotare sau un desen.

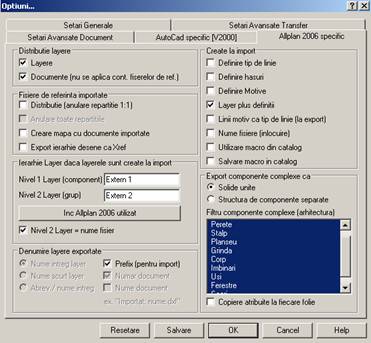

In pagina Allplan 2006 Specific la sectiunea Distributie layere, implicit este setata numai prima optiune : Layere.
Nota: *Daca selectati si optiunea : Desene (nu se aplica pt. fisiere de ref.) atunci in fereastra de Configuratie conversie (vezi mai jos) vor aparea si setari pentru Layere Aditionale
Daca faceti click pe butonul Salvare setarile pe care le-ati facut vor fi memorate iar la urmatoarele importuri se preiau automat.
Faceti click pe OK.
Va aparea din nou fereastra de import si faceti click pe Open:

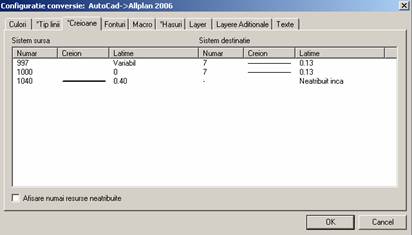

In continuare va aparea o fereastra Configuratie Conversie, asta in cazul in care programul nu a gasit echivalentul in Allplan pentru anumite tipuri de elemente (Creione, Culori, Linii etc).

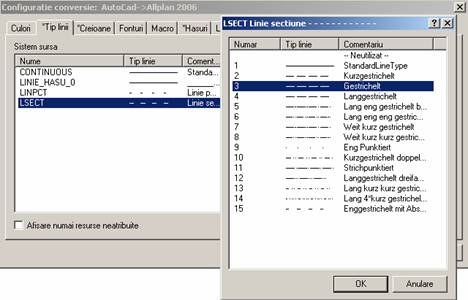

Tipurile de elementele care nu au fost atribuite au in partea stanga sus un asterisc (*) asa cumapare si in imaginea de mai sus la creioane, fonturi si la motiv. La fiecare tip unde apare textul
Neatribuit inca faceti click dreapta si din meniul contextual selectati: Atribuire si alegeti elemente corespondente.
In fereastra de Configuratie conversie in pagina Layere faceti click dreapta si in meniul contextual activati optiunea Preview pentru a verifica distributia elementelor pe layere.
Puteti asocia layerele din Allplan in locul celor din Autocad. Acest lucru este indicat in cazul incare nu ati modificat inainte de import structura de layere pe proiect.
Dupa ce ati facut toate atribuirile faceti click pe OK.
*Daca la setarile Allplan 2006 Specific (vezi nota anterioara) ati selectat optiunea : Desene (nu se aplica pt. fisiere de ref.), atunci in fereastra de Configuratie conversie (vezi mai jos) va apare si Layere Aditionale. Aceasta setare este utila in cazul in care doriti sa distribuiti elementele din fisierul de importat pe mai multe desene nu numai pe layere. Daca ati activat in fereastra Layere aditionale optiunea Preview (click dreapta si din meniul contextual alegeti Preview) puteti vizualiza elementele din fiecare layer. Pentru informatii suplimentare consultati materialul Noutati Allplan 2006.

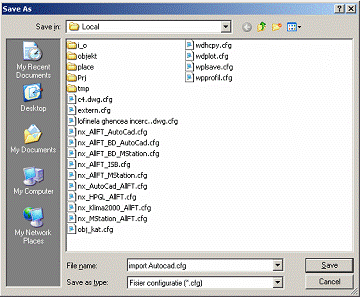

Va aparea fereastra de mai jos unde daca faceti click pe Modificare ajungeti inapoi in pagina de Configuratie Conversie sau puteti salva fisier de configuratie daca faceti click pe Salvare. Acest fisier de configuratie puteti sa-l utilizati la urmatoarele importuri pentru a nu mai reface atribuirea resurselor
Acest lucru este util in cazul in care primiti mai multe fisiere Autocad din aceeasi sursa.

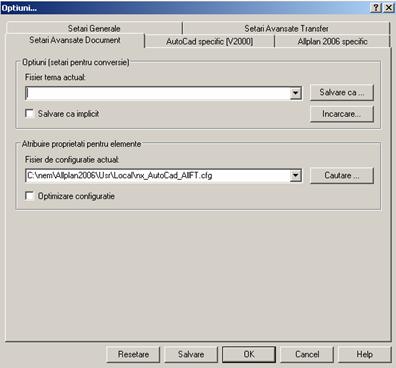

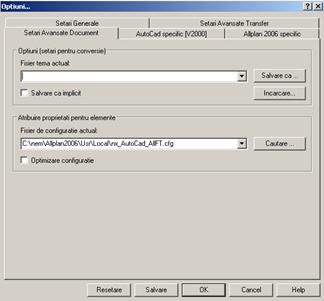

Nota: La urmatoarele importuri la Optiuni in fereastra Setari Avansate Document la fisier de configuratie actual selectati fisierul salvat.
Dupa ce ati importat fisierul, cu
Functiuni masura din bara de
instrumente Standard masurati o
lungime cunoscuta de pe plan si vedeti daca in unitatea de masura pentru
lungimi cu care lucrati ( m, cm etc) este corecta lungimea. Daca dimensiunea nu
este corecta (de ex: lucrati in metri iar lungimea masurata este mai mare sau
mai mica) trebuie sa deformati elementele din desen. Dati
Anulare
sau stergeti desenul pentru a importa din nou fisierul.
Reluati importul si faceti urmatoarele setari la Optiuni:
Factor scara = introduceti valoarea cu care trebuie sa deformati elementele din desen.
Daca de exemplu trebuie micsorate elementele de 100 de ori introduceti la factor scara valoarea 0.01 daca trebuie marite de 100 de ori introduceti valoarea 100.
Dupa import mai verificati inca odata o lungime din desen.
Export fisiere AutoCad din Allplan 2006

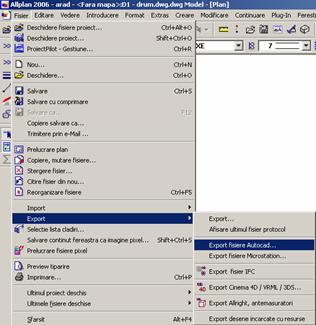

Din Allplan deschideti desenul pe care doriti sa-l exportati; daca doriti sa exportati mai multe desene sau planuri de plotare, acest lucru nu se poate realiza dintr-o singura operatie, fiecare desen (plan) trebuie exportat separat. Selectati de la meniul Fisier -Export -Export fisiere Autocad:

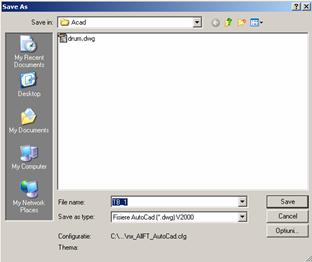

Selectati din desen elementele pe care doriti sa le exportati sau alegeti din Instrumente dinamice optiunea Tot daca doriti sa exportati tot continutul desenului. Alegeti calea unde doriti sa salvati si formatul (DXF sau DWG) si verificati setarile de la Optiuni. :

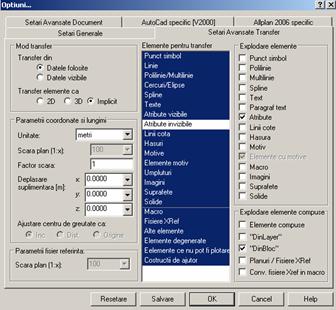

Fereastra Setari Avansate Transfer care se deschide va arata ca mai jos:
Setarile pe care le puteti face aici sunt urmatoarele:
Mod transfer:
Datele folosite = inseamna ca vor fi exportate toate elementele inclusiv elementele ale caror layere sunt blocate;
Datele vizibile = vor fi exportate numai elementele din layerele vizibile, elementele din layere blocate nu sunt exportate.
Transfer elemente ca
2D = daca exista elementele 3D in desen, acestea vor fi automat convertite in elemente 2D.
3D = toate elementele din desenul selectat sunt convertite automat in elemente 3D, mai putin textele, hasurile, motivele si umpluturile.
Implicit = elementele 2D vor fi exportate 2D iar cele tridimensionale vor fi exportate 3D
Important: Daca doriti sa exportati un desen tridimensional ca fisier cu elemente 2D, selectati la Transfer elemente ca - 2D si la mod transfer: Datele vizibile!!!!
Parametri coordonate si lungimi
Unitate = unitatea de masura pentru lungimi (m, cm etc)
Scara plan = va fi aleasa implicit scara la care ati lucrat desenul.
Factor scara = puteti introduce un factor de deformare pentru scara de referinta (daca este cazul)
Elemente pentru transfer: selectati toate elementele din lista tinand apasata tasta CTRL, SHIFT (conventia Windows) sau daca este cazul deselectati tipurile de elemente pe care nu doriti sa le exportati.
Explodare elemente: puteti selecta elementele pe care doriti sa le explodati ( ex: polilinii sa fie explodate in linii, macro etc).
Nota: Nu selectati Texte sau Linii cote pentru explodare! Deoarece vor fi explodate in puncte si nu mai pot fi modificate ca texte sau cote.

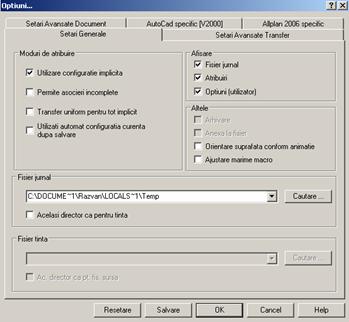

In pagina Setari Generale deselectati la moduri de atribuire optiunea Permite asocieri incomplete (ca in imaginea de mai jos)
Daca faceti click pe butonul Salvare setarile pe care le-ati facut vor fi memorate, iar la urmatoarele exporturi se preiau automat.
Faceti click pe OK.
Va apare din nou fereastra de export si faceti click pe Salvare.

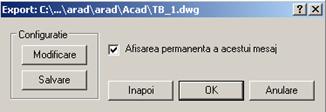

In continuare va apare o fereastra ca mai jos, unde la Modificare puteti verifica modul de atribuire a resurselor (grosimi de creion, tip de linie, culori, layere, fonturi etc).
Daca programul Allplan nu face atribuirea automat pentru elementele exportate atunci in fereastra Configuratie Conversie puteti realiza acest lucru il puteti face prin click dreapta pe textul Neatribuit inca.
Din meniul contextual alegeti: Atribuire si alegeti elemente corespondente.
Dupa ce ati facut toate atribuirile faceti click pe OK.Va apare din nou fereastra Export.
Daca doriti puteti face click pe Salvare pentru a salva un fisier de configuratie pe care sa-l utilizati la urmatoarele exporturi pentru a nu mai face atribuirea resurselor de fiecare data.
Nota: La urmatoarele desene pe care doriti sa le exportati, la Optiuni in fereastra Setari Avansate Document la fisier de configuratie actual selectati fisierul de configuratie salvat.
|
