Instalare software ArtCut pentru
cutter plotterele seria
LUXURY
model ALS-721P
ALS-1351P
Pentru instalarea cutter plotter-ului veti gasi in pachet 2 CD-uri.

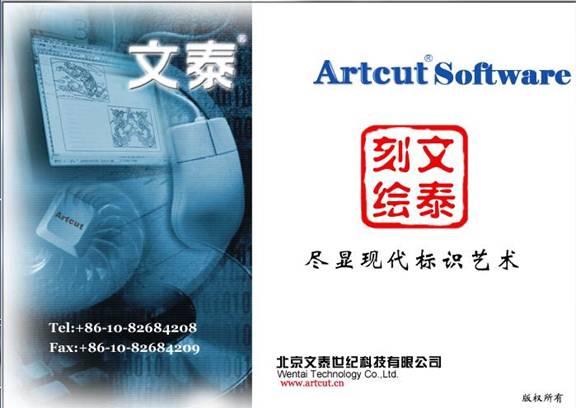

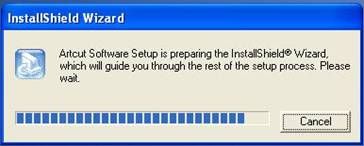

Introduceti in calculator primul CD si asteptati pana va porni instalarea propriuzisa:

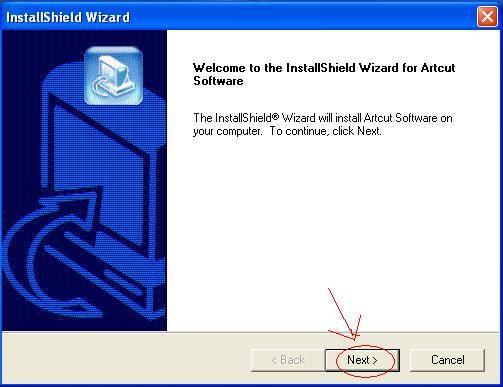

Imediat va aparea o fereastra in care va trebui sa apasati pe butonul "next"

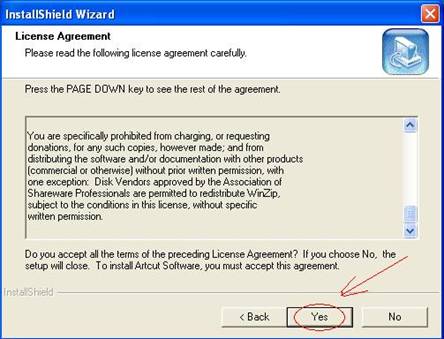

Va aparea o ferestra in care sunteti intrebat daca sunteti de acord cu conditiile programului, iar dumneavoastra va trebui sa apasati pe bnutonul "Yes"

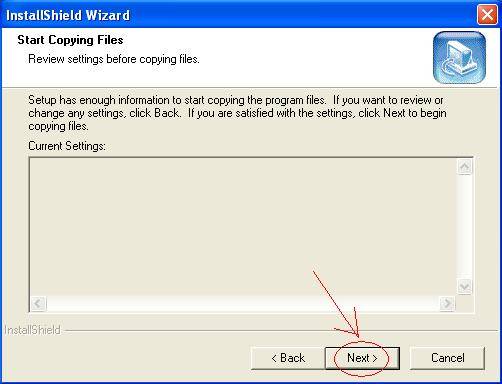

Urmatoarea fereastra va informeaza ca urmeaza sa se instalaze programul, apasati pe butonul "next"

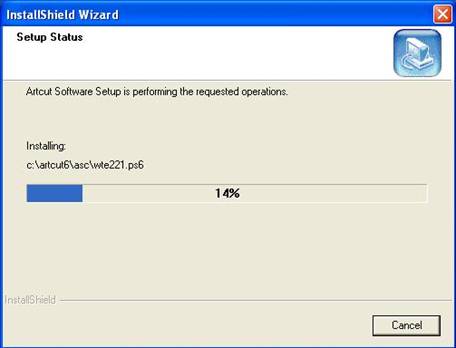

Urmeaza instalarea programului, asteptati cateza secunde pana la terminarea instalarii.

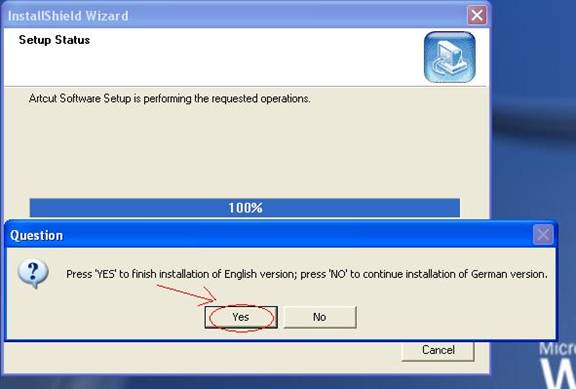

Imediat dupa terminarea instalarii va aparea o fereastra in care dumneavoastra va trebui sa selectati limba in care doriti sa utilizati programul, deci apasati butonul "Yes"
Imediat cu incheierea instalarii primului CD va aparea pe desktop iconita programului Artut:
NU deschideti inca programul!!
Introduce-ti CD 2 dupa care asteptati sa fie citit si incercati sa porniti programul Artcut din iconita de pe desktop. Daca va cere sa instroduceti CD-ul apasati OK si asteptaticateva momente dupa care reincercati.
Cateodata programul va mai cere CD2.

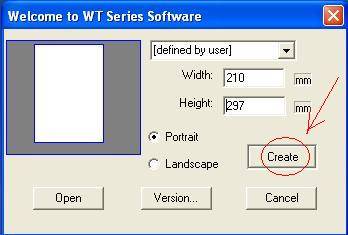

De fiecare data cand veti deschide programul, va aparea urmatoarea fereastra:
Aici veti introduce dimensiunile autocolantului, dupa care apasati butonul: "Create", iar pe calculator va aparea:
Aici puteti creea grafica sau puteti importa fisiere facute in CorelDRAW dupa ce acestea au fost exportate cu extensia ".eps"

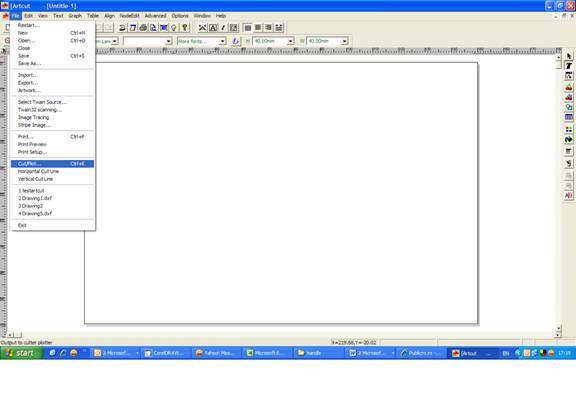

Apoi din meniul File alegeti Cut/Plot
l si va aparea :

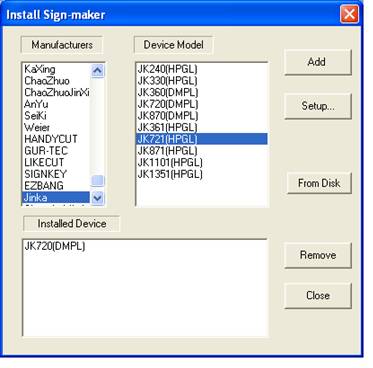

In fereastra care s-a deschis selectati din coloana din stanga Jinka si in dreapta alegeti JK721(HPGL)(sau Jk 1101 ,Jk1351 in functie de model) si apasati butonul ADD
Acest lucru il veti face o singura data cand instalati programul, ulterior aceasta operatie nu va mai fi necesara.
VARIANTA 1 - Daca conexiunea este pe COM faceti urmatoarele setari:

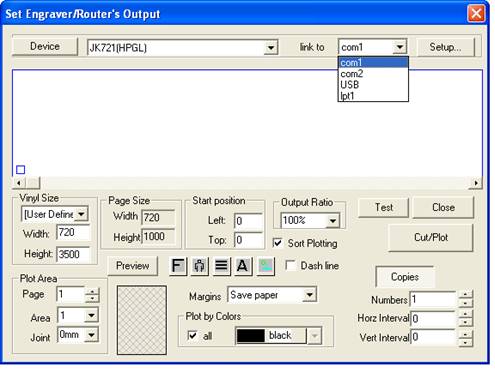

selectati in fereastra Set Engraver and Router, la optiunea link to - com1

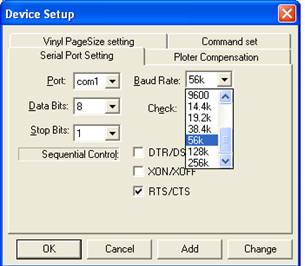

- apasati butonul SETUP si selectati la port COM1 , la Sequential Control sa fie bifate RTS/CTS,iar la Baud Rate sa fie 56k(56000) ca in figura de mai jos:

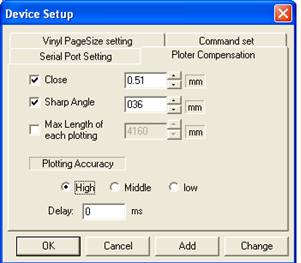

apasati butonul Ploter Compensation si faceti setarile ca in imaginea de mai jos (aceste setari se pot modifica in functie unghiul cutitului utilizat)
apasati OK si va apare :
si YES.
Acum verificati daca Cutter-Plotterul este ONLINE si apasti butonul TEST (din computer) - daca cutter plotterul reactioneaza inseamna ca instalarea s-a efectuat cu success.
Daca cutter plotterul nu reactioneaza pot fi urmatoarele motive:
cutter plottrerul nu este ONLINE
ati uitat sa selectati in fereastra Device Setup , la optiunea PORT - COM1
portul COM din computer nu functioneaza - incercati dezinstalarea lui din Device Manager ( pozitionati mouseul pe desktop pe My Computer, apasati click dreapata, secectati Properties - Hardware - Device Manager - Port - click dreapta pe COM1 si alegeti uninstal ) si reinstalarea portului (in aceasi fereastra apasati Action - Scan for hardware change) si reincercati sa dati test din softul Artcut. (fara sa mai refaceti setarile)

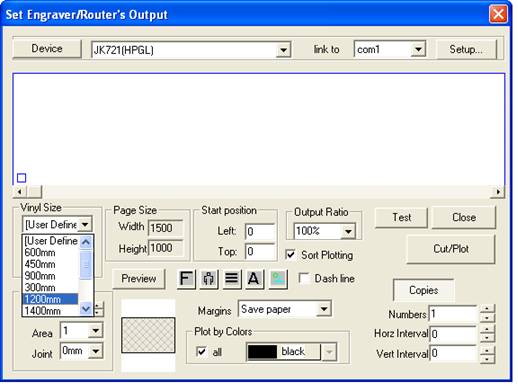

In funtie de latimea de taiere a cutter plotterului alegeti valoarea cea mai apropiata ca in fereastra de mai jos:
Instalare Soft-ware pentru comunicarea prin Cablul USB
Pentru a instala softul pentru conectarea pe portul USB al calculatorului, se vor urma succesiv urmatorii pasi:
l Se introduce CD-ul format mic (210Mb) in unitatea de citire pentru CD-uri
l Se deschide de pe desktop fereastra My Computer si se alege unitatea de CD
l Iconita ce apare se deschide cu dublu click

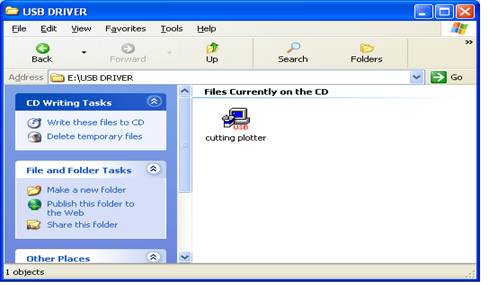

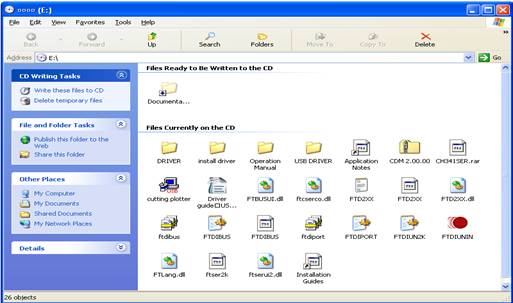

l Va aparea urmatoarea fereastra:
l
se da dublu click pe iconita USB
DRIVER
l
se deschide iconita CUTTING PLOTTER
l
Va aparea urmatoarea fereastra:
l Se apasa butonul INSTALL si asteapta cateva secunde pana cand va aprea fereastra urmatoare:
l Se apasa butonul OK ,ca si confirmare a driver-ului instalat.
VARIANTA 2-Daca conexiunea este pe USB faceti urmatoarela setari:

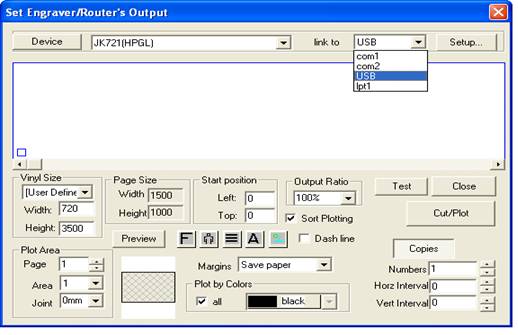

-selectati in fereastra Set Engraver and Router, la optiunea link to -USB

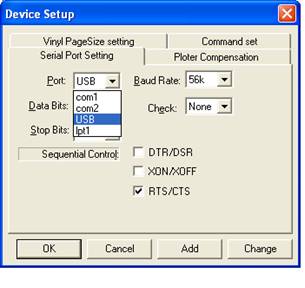

-apasati butonul SETUP si selectati la port USB , la Seqvential Control sa fie bifat RTS/CTS,iar la Baud Rate sa fie 56k
-apasati OK.
-va aparea urmatoarea fereastra:
-se apasa YES.
Acum verificati daca Cutter-Plotterul este ONLINE si apasati butonul TEST (din computer)-daca cutter-plotterul reactioneaza inseamna ca instalarea s-a efectuat cu succes.
Daca cutter-plotterul nu reactioneaza pot fi urmatoarele motive:
l aparatul nu esta conectat la sursa de energie electrica
l cutter-plotterul nu este ONLINE
|
