MANUAL de PROGRAMARE

pt. IMPRIMANTELE FISCALE

EPSON MF - ROMÂNIA, MF-220, MF-260

CUPLABILE LA CALCULATOR

Cuprins

Capitolul 1. Introducere

1.1 Regimurile de lucru

1.2 Categorii de taxe

1.3 Întreruperea tensiunii de alimentare

1.4. Emiterea de bonuri fiscale si nefiscale

1.5 Generarea rapoartelor

Capitolul 2. Functiile imprimantei fiscale

2.1 Prezentarea generala a functiilor

2.2 Functii fiscale

2.3 Functii nefiscale

2.4 Functii de initializare

2.5 Functii generare rapoarte

2.6 Informatii catre PC

2.7 Comenzi pentru imprimanta si PC

2.8 Alte functii

Capitolul 3. Descrierea functiilor imprimantei fiscale

Capitolul 4. Punerea în functiune a imprimantei fiscale

4.1 Succesiunea operatiilor

4.1.1 Initializare

4.1.2 Fiscalizarea

Capitolul 5. Cuvântul de stare

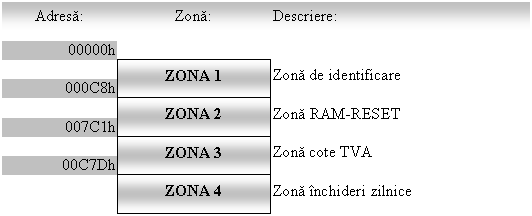

Capitolul 6. Organizarea memoriei fiscale

Capitolul 7. Interfata dintre imprimanta fiscala - PC

Capitolul 8. Exemple de folosire a functiilor

1. Introducere

Manualul de utilizare al imprimantei fiscale MF-220 prezinta, în principal, functiile, regimurile de lucru, precum si modul de realizare a interfetei dintre imprimanta - PC.

Manualul a fost conceput si realizat ca un ghid al utilizatorului, continând toate informatiile necesare pentru exploatarea în conditii optime a echipamentului.

Imprimanta fiscala este compusa dintr-o imprimanta normala care are adaugat un modul fiscal. Accesul la resursele imprimantei se face exclusiv prin intermediul modului fiscal.

Modulul fiscal executa un set predefinit de comenzi. Comunicatia cu modulul fiscal se realizeaza pe o interfata seriala RS 232.

1.1 Regimurile de lucru

Regim fiscal (regim normal de lucru)

În acest regim imprimanta este fiscalizata si respecta toate reglementarile în vigoare privind acest tip de dispozitive. Bonurile emise vor contine mentiunea 'Fiscal'.

Regim nefiscal

În acest regim imprimanta nu este fiscalizata. Bonurile emise vor contine mentiunea 'Nefiscal'.

1.2. Categorii de taxe

Fiecare vânzare este asociata unei cote de TVA ce determina procentul de impozit din pretul de baza pentru formarea pretului vânzarii.

Imprimanta fiscala poate folosi 4 cote de taxa pe valoarea adaugata (TVA).

Cota de TVA utilizata este identificata prin una din literele A,B,C sau D.

Introducerea cotelor de TVA se face cu functia 6.

Exista posibilitatea de a se aplica o taxa care nu se include in baza de impozitare a TVA - ului (de ex. Taxa de drum) asupra pretului brut (pretul care include TVA) de vânzare al produsului.

Aceasta taxa se poate da valoric si se elimina din pretul final al produsului pentru calcularea TVA - ului.

1.3 Întreruperea tensiunii de alimentare

Permanent starea imprimantei este reflectata în câmpul de 8 octeti de stare. La recuplarea tensiunii de alimentare a imprimantei dupa o întrerupere a curentului, programul de aplicatie prin functia F2 trebuie sa verifice starea imprimantei.

Programul de aplicatie trebuie sa ia hotarârea pentru continuarea lucrului în functie de starea gasita.

1.4. Emiterea de bonuri fiscale si nefiscale

Bonurile ce se emit pot fi bonuri nefiscale, fiscale, de serviciu sau rapoarte.

1.4.1 Bonuri nefiscale

Se emit bonuri nefiscale doar în cazul în care imprimanta porneste sau ajunge în mod nefiscal sau read-only.

1.4.2 Bonuri fiscale

Întâi se deschide un bon fiscal, se înregistreaza vânzarile, se face plata, se închide bonul. Se folosesc functiile: F7,F8,F9,F10,F11. La finalul zilei se face un raport financiar zilnic cu golire pentru înscrierea informatiei în memoria fiscala.

Aceasta se face cu functia F33.

1.5 Generarea rapoartelor

Exista câteva moduri de generare a rapoartelor. Se poate face urmatoarea clasificare dupa modul de apelare, tipul si informatia continuta:

Automate

Acestea sunt rapoarte generate de catre imprimanta fiscala când primeste o comanda corespunzatoare de la PC. În aceste rapoarte nu este posibila nici o schimbare din partea programului de aplicatie, acestea fiind definite de imprimanta fiscala. Se poate apela cu comenzile:

F33 - raport financiar zilnic Z sau X (cu / fara golire).

La cerere

Rapoarte despre vânzarile pe o perioada sau pe o zi anterioara ultimei închideri zilnice.

F31- raport financiar la cerere despre înregistrarile fiscale cuprinse între doua date calendaristice.
2. Functiile imprimantei fiscale

2.1 Prezentarea generala a functiilor

F2 Stare tranzactie fiscala

F3 Raport tehnic

F4 Scriere cote TVA

F5 Scriere cod fiscal proprietar

F7 Deschidere bon fiscal

F8 Vânzare afisare marfa

F9 Subtotal

F10 Calcul total

F11 Închidere bon fiscal

F14 Stare imprimanta

F15 Citire cote TVA curente

F16 Scriere pe display pe orice pozitie

F17 Deschidere bon nefiscal

F18 Tiparire text liber fiscal si nefiscal

F19 Închidere bon nefiscal

F23 Avans hârtie la imprimanta

F28 Înscriere numar POS

F29 Citire numar bonuri fiscale

F30 Fiscalizare

F31 Raport memorie fiscala în functie de data închiderii fiscale

F32 Citire data/ora de la imprimanta

F33 Închidere fiscala cu sau fara golire (Raport Z sau X)

F34 Selectie culoare scriere la imprimanta (rosu sau negru)

F35 Citeste nr. de locatii ramase pt. închideri Z, cote TVA, RAMRESET - uri

F36 Afisare data si ora pe display

F37 Deschidere sertar bani

F38 Scriere data si ora

F40 Scriere denumire firma

F41 Scriere adresa firma

F42 Introducere / extragere bani din sertar

F43 Scriere serie fiscala

F44 Citire serie fiscala

F45 Citire denumire firma

F46 Citire adresa proprietar

F47 Citire cod fiscal proprietar

F51 Setare moneda lucru leul greu

F52 Citire informatie despre setarea monezii de lucru leu greu

F60 Returneaza la PC numarul ultimei închideri Z valide

F61 Returneaza detalii despre o anumita închidere Z din memoria fiscala

F71 Citeste bloc din memoria fiscala

F72 Abandon bon fiscal deschis

2.2 Functii fiscale

F2 Stare tranzactie fiscala

F7 Deschidere bon fiscal

F8 Vânzare afisare marfa

F9 Subtotal

F10 Calcul total

F11 Închidere bon fiscal

F17 Tiparire text liber fiscal

F72 Abandon bon fiscal deschis

2.3 Functii de initializare

F4 Scriere cote TVA

F5 Scriere cod fiscal proprietar

F28 Înscriere numar POS

F30 Fiscalizare

F38 Scriere data si ora

F40 Scriere denumire firma

F41 Scriere adresa firma

F43 Scriere serie fiscala

F51 Setare moneda lucru leul greu

2.4 Functii generare rapoarte

F3 Raport tehnic

F31 Raport memorie fiscala în functie de data închiderii fiscale

F33 Închidere fiscala cu sau fara golire (Raport Z sau X)

2.5 Informatii catre PC

F14 Stare imprimanta

F15 Citire cote TVA curente

F29 Citire numar bonuri fiscale

F32 Citire data/ora de la imprimanta

F44 Citire serie fiscala

F45 Citire denumire firma

F46 Citire adresa proprietar

F47 Citire cod fiscal proprietar

F52 Citire informatie despre setarea monezii de lucru leu greu

F60 Returneaza la PC numarul ultimei închideri Z valide

F61 Returneaza detalii despre o anumita închidere Z din memoria fiscala

F71 Citeste bloc din memoria fiscala

2.6 Comenzi pentru imprimanta

F23 Avans hârtie la imprimanta

F34 Selectie culoare scriere la imprimanta (rosu sau negru)

2.7 Alte functii

F36 Afisare data si ora pe display

F37 Deschidere sertar bani

F42 Introducere / extragere bani din sertar

3. Descrierea functiilor imprimantei fiscale

NOTĂ: La terminarea executiei tuturor functiilor prezentate în continuare imprimanta fiscala returneaza un raspuns catre PC. În cadrul de raspuns pe care imprimanta îl emite exista, pe lânga alte câmpuri, si câmpurile STATUS si DATE. Câmpul STATUS exista în toate cadrele de raspuns, pe când câmpul DATE nu exista decât pentru functiile care returneaza un raspuns. Deci, în descrierile functiilor, acolo unde se spune ca nu returneaza nimic, trebuie sa se înteleaga ca nu exista câmpul DATE din cadrul de raspuns.

Functia 2. Stare tranzactie fiscala

Sintaxa  Nu

Raspuns Stare, NrObiecte,PretTotal,SumaPlatita (separator virgula)

Stare: 0 = nu este deschis bon fiscal

1 = este deschis bon fiscal sau nefiscal

2= este deschis bon fiscal sau nefiscal si a fost executata functia

TOTAL

NrObiecte: numarul obiectelor pe bonul fiscal curent - maxim 5 caractere ASCII

PretTotal: pretul total al bonului fiscal curent - maxim 20 caractere ASCII (cu semnul - daca este o valoare negativa, fara semn explicit daca este o valoare pozitiva)

SumaPlatita: suma platita la bonul fiscal curent - maxim 20 caractere ASCII.

Cele 4 câmpuri sunt separate prin caracterul "virgula" (hexa 2C ).

Sumele transmise catre PC sunt exprimate in lei usori, indiferent care este moneda de lucru a imprimantei leu greu/usor.

Functia 3. Raport tehnic

Sintaxa  Nu

Raspuns Nu

Functia 4. Scriere cote TVA

Sintaxa: <TaxaAInt> <TaxaAZec> <TaxaBInt> <TaxaBZec> <TaxaCInt> <TaxaCZec> <TaxaDInt> <TaxaDZec>

Obs: binar, fara separatori

Ex: 13 00 13 00 13 00 09 00 (in hexa. , pentru cotele 19,00 ; 19,00 ; 19,00 si 9,00)

Raspuns:   cotele introduse

Ex: 13 09 00 09 13 09 00 09 13 09 00 09 09 09 00

TaxaxInt partea întreaga a taxei x (A,B,C,D)

TaxaxZec: partea zecimala a taxei x

Functia 5. Scriere cod fiscal proprietar

Sintaxa: Text

Raspuns:   Nu

Text: Sir ASCII de maxim 15 caractere. Nu e admisa introducerea unui sir format numai din spatii (20h).

Comanda trebuie executata înainte de fiscalizarea imprimantei. Dupa fiscalizare comanda nu se mai poate executa.

Functia 7. Deschidere bon fiscal

Sintaxa pPOS [NrO]

Raspuns NrBonuriFiscale

pPOS: argument obligatoriu, daca e 01h se tipareste numarul POS - ului pe bon, cu conditia ca acest numar sa fi fost înscris anterior cu comanda F28. Daca are alta valoare atunci numarul POS-lui nu se va tipari (1 byte).

NrO: argument optional, numarul operatorului - fara efect, pastrat pt. similaritate cu versiuni mai vechi.

NrBonuri Fiscale: numarul bonurilor fiscale emise de la ultima închidere fiscala (1...5 cifre ASCII).

Comanda nu se executa daca:

Exista un bon fiscal sau nefiscal deschis (returneaza eroarea "comanda nepermisa in regimul fiscal curent"

numarul de argumente este 0 sau mai mare ca 2 (eroare "argumentele comenzii nu sunt valabile")

S-au emis numarul maxim de bonuri pe ziua curenta (65.535)(eroare "la executarea comenzii se depasesc campuri de sume")

Memoria fiscala e plina

Toate cotele de TVA sunt 0 (returneaza eroarea "cote TVA nevalide")

Se executa urmatoarele operatii:

Tipareste "Bon fiscal" daca imprimanta e fiscalizata sau "Bon nefiscal" daca imprimanta nu e fiscalizata.

Daca imprimanta e fiscalizata tipareste denumirea, adresa si codul fiscal al proprietarului. Daca nu e fiscalizata nu tipareste aceste informatii.

Tipareste liniile de început de bon (daca exista).

Tipareste numarul bonului.

Tipareste numarul POS - ului.

Functia 8. Vânzare afisare marfa

Sintaxa [Text][09h][TVA][09h][Nr.i(1)][Nr.i(2)] [Nr.z(1)] [Nr.z(2)] [Nr.z(3)] [09h][+/-][Pret unitar] [,[r]/;/:][MajRed] [ [t/v][xxxx][09h][text] ]

Raspuns Nu

Argumente functie:

Text  - Sir descriere marfa- 40 caractere maxim

09h - Octet 09 h

TVA  TVA : poate sa fie A,B,C,D sau spatiu (blanc)

09h - Octet 09 h

Cantitatea se transmite pe 2 octeti

Nr.i(1) - Nr. bucati- -partea întreaga -octetul mai semnificativ

Nr.i(2)-Nr. bucati - Partea întreaga- octetul mai putin semnificativ

Nr.z(1)- Nr. bucati- primul octet - partea zecimala (octetul mai semnificativ)

Nr.z(2)- Nr. bucati- al doilea octet - partea zecimala (octetul mai putin semnificativ)

Nr.z(3)- Nr. bucati- al treilea octet - partea zecimala (octetul cel mai putin semnificativ) (partea zecimala trebuie sa aibe valoarea între 0 si 999999 zecimal - altfel se semnaleaza eroare la parametrii comenzii).

Exemple pt. reprezentarea cantitatii:

12h,34h,0fh,42h,3eh reprezinta cantitatea : 4660,999998

00h,0ah,00h,04h,d2h reprezinta cantitatea : 10,001234

ATENŢIE: pentru cantitate, pe bon se vor tipari numarul maximum de cifre zecimale permis de spatiu, însa calculele vor fi executate tinând cont de valoarea reala (6 cifre zecimale)

Cum apare cantitatea pe bon exemple:

23,100000 apare pe bon : 23,10

23,000000 apare pe bon : 23

23,020000 apare pe bon : 23,02

23,000001 apare pe bon : 23,000001

23,001200 apare pe bon : 23,0012

Obs. Cantitatea maxima posibila este 65535 , 999999

09h - Octet 09h

"+" - pret normal (pentru adaugare la vânzari)

"-" - pentru voidare

Pret unitar- Pretul formatat ca un întreg pe exact 4 octeti binar, in ordinea MSB.LSB ; suma este reprezentata in lei usori indiferent de moneda de lucru, suplimentar, cand imprimanta lucreaza in lei grei, acestei sume i se vor anula, la receptie, ultimele 2 cifre zecimale.

"," - Optional, care indica faptul ca urmeaza majorare/reducere procentuala. Urmeaza optional "r" si obligatoriu partile întreaga si zecimala ale majorarii/reducerii procentuale.

MajRed Majorarea/Reducerea - partea întreaga a procentajului - este exprimata pe 1 octet (maxim 100.00% acceptat)

MajRed Majorarea/Reducerea - partea zecimala a procentajului - este exprimata pe 1 octet

":" - Optional, indica o majorare valorica. Urmeaza valoarea pe 4 octeti (MSB...LSB) (suma (data pe unitate de produs-imprimanta fiscala o va inmulti cu cantitatea) este exprimata in lei usori, cand imprimanta lucreaza in lei grei ultimele 2 cifre zecimale sunt anulate la receptie). Suma e acceptata daca nu depaseste pretul unitar.

";" - Optional, indica o reducere valorica. Urmeaza valoarea pe 4 octeti (MSB...LSB) (suma (data pe unitate de produs-imprimanta fiscala o va inmulti cu cantitatea ) este exprimata in lei usori, cand imprimanta lucreaza in lei grei ultimele 2 cifre zecimale sunt anulate la receptie). Suma este acceptata daca nu depseste in valoare absoluta pretul unitar.

"v" sau "t" - Optional, indica ca urmeaza o taxa care nu se include in baza de impozitare a TVA - ului care se da valoric. ("t" si "v" au acelasi efect)

Dupa "v" urmeaza : TDV exprimata ca un întreg pe 4 octeti(MSB...LSB) [XXXX] ( suma este exprimata in lei usori x 100 (suma in lei usori exceptata de TVA corespunzator la 100 de unitati din produsul respectiv )). Suma corespunzatoare numarului de produse vandute se extrage din pretul total. Ce ramane din pretul de vanzare dupa deducerea sumei corespunzatoare taxelor speciale reprezinta suma dintre baza de calcul a TVA - ului si TVA - ul propriu-zis.

09h -Octet 09h - daca exista "t" sau " v"

text -Denumirea taxei - maxim 20 octeti

Obs. Majorare/reducere procentuala si valorica nu pot apare impreuna intr-o comanda.

Comanda nu se executa daca:

Nu este deschis bon fiscal

Deja este efectuat numarul maxim de vânzari pentru un bon

Comanda Total a fost deja efectuata

Erori:

Octet4.2 = 1 cand totalul a fost efectuat sau cand e deschis bon nefiscal sau cand nu este deschis bon fiscal

Octet4.1 = 1 cand se depaseste numarul maxim de tranzactii pe bon = 65535

Octet4.4 = 1 cand sunt erori de sintaxa,

Functia 9. Subtotal

Se calculeaza suma tuturor vânzarilor înregistrate în bonul fiscal pâna în momentul apelarii comenzii.

Catre PC se întoarce aceasta suma calculata si valorile însumate pâna în momentul de fata pentru fiecare cota de TVA.

Sintaxa <tiparire> <afisare>

Raspuns Subtotal,TaxA,TaxB,TaxC,TaxD,FaraTax,SpecTax

(format ASCII, separator virgula)

-parametrul <tiparire> este obligatoriu.

tiparire - 1 octet, daca este 1(hexa 01) valoarea subtotalului se va tipari, daca e 0, nu

-parametrul <afisare> este facultativ

afisare - 1 octet, daca este 1(hexa 01) valoarea subtotalului se va afisa pe terminalul client, daca e 0 , nu

Sub total -suma pâna în momentul de fata pentru bonul fiscal curent, pâna în 18 cifre

TaxA - suma impozitelor categorie A de TVA / pâna în 18 cifre

TaxB - suma impozitelor categorie B de TVA / pâna în 18 cifre

TaxC - suma impozitelor categorie C de TVA / pâna în 18 cifre

TaxD - suma impozitelor categorie D de TVA / pâna în 18 cifre

FaraTax - Valoare FaraTaxe / pâna în 18 cifre

SpecTax - Valoare Taxespeciale / pâna în 18 cifre

sumele sunt transmise in lei usori (ex. 15,25 lei grei se transmit 152500)

Comanda nu se executa daca:

Nu este deschis bon fiscal

Comanda Total a fost deja efectuata

Functia 10. Calcul total

Cu aceasta comanda se face calculul sumelor din bonul fiscal, tiparirea sumei cu caractere speciale si indicarea ei pe terminalul client. Este posibil sa se tipareasca un text suplimentar.

Comanda nu va fi efectuata cu succes daca:

Nu este deschis bonul fiscal (respunsul va contine bitul de eroare "comanda nepermisa in regimul fiscal curent")

Suma totala este cu semn minus

Daca oricare din sumele totale pe grupe de TVA este negativa

Afisorul client lipseste

Dupa efectuarea cu succes a comenzii imprimanta fiscala nu va efectua comenzile 8 si 9 în cadrul bonului deschis, dar poate sa efectueze înca comanda 10.

Sintaxa [[Linie]09h][ModPlata][Summ]

Raspuns <CodulPlatii> , <Suma>

Linie - text reprezentat printr-un sir de caractere de maxim 20 caractere (daca exista, este urmat obligatoriu un octet 09h). Se imprima pe bon.

09h - un octet cu continut 09h (poate apare chiar daca Linie nu exista)

ModPlata - cod optional care indica modul de plata. Poate sa aiba urmatoarele

valori:

- "C" plata în numerar (implicit)

- "N" plata cu credit

- "E" plata cu CEC

- "A" plata cu carte de credit

În conformitate cu codul introdus valorile se însumeaza în registre diferite si se actualizeaza în raportul zilnic.

Summ - Suma obligatorie care se plateste - un întreg pe 4 octeti reprezentand suma platita exprimata in lei usori (MSB...LSB) ( daca moneda de lucru este leul greu, sumei i se vor anula la primire ultimele 2 cifre - suma se va termina intotdeauna cu 00 ).

CodulPlatii E - subtotal negativ (urmeaza in campul Suma modulul diferentei Total Bon Brut Pozitiv - Total Bon Brut Negativ ; versiunea anterioara de imprimanta fiscala returna Total Bon Brut Negativ)

D - suma platita e mai mica decât valoarea bonului

în câmpul valoare se întoarce restul de plata

R -suma platita e mai mare decât valoarea bonului; restul se

întoarce în câmpul valoare

I - suma pe o grupa de TVA sau de taxe speciale este

negativa; în câmpul valoare se întoarce subtotalul curent

Suma - pâna la 20 caractere, depinde de CodulPlatii. (ASCII)

observatie: Si pentru operatiile efectuate in lei grei, sumele returnate sunt exprimate tot in lei usori.

Functia 11. Închidere bon fiscal

Sintaxa  Nu

Raspuns Nu

Imprimanta fiscala realizeaza urmatoarele actiuni:

Tipareste sfârsitul de bon

Tipareste numarul si seria fiscala a imprimantei si a modulului fiscal

Tipareste data si ora curenta

Întoarce raspunsul care contine NrBonuri spre PC

Comanda nu se executa daca:

Nu este deschis bon fiscal

Nu a fost executata cu succes comanda Calcul Total (suma platita la comanda 53 este mai mica decât suma totala a bonului fiscal)

Functia 14. Stare imprimanta

Sintaxa  Nu

Raspuns StareImprimanta

StareImprimanta: 8 octeti reprezentând cuvântul de stare al imprimantei (vezi capitolul 5.)

Functia 15. Citire cote TVA curente

Sintaxa  Nu

Raspuns TVAAInt,09h, TVAAZec,09h, TVABInt,09h, TVABZec,09h, TVACInt,09h, TVACZec,09h, TVADInt,09h, TVADZec

(cate 1 byte)

TaxaxInt partea întreaga a taxei x (A,B,C,D)

TaxaxZec: partea zecimala a taxei

Functia 16. Scriere pe display pe orice pozitie

Sintaxa  Coloana Rând Text

Raspuns Nu

Coloana: coloana pe care se va afisa textul (1..20)

Rând: rândul pe care se va afisa textul (1/2)

Text: textul de afisat (maxim 40 caractere). Se accepta si caractere non - ASCII

Functia 17. Deschidere bon nefiscal

Sinaxa  Nu

Raspuns Numarul curent al bonului nefiscal (binar)

Functia 18. Tiparire text liber fiscal si nefiscal

Sintaxa  Text

Raspuns Nu

Text: Textul de afisat (maxim 40 caractere ASCII)

Functia 19. Închidere bon nefiscal

Sintaxa  Nu

Raspuns Nu

Functia 23. Avans hârtie la imprimanta.

Sintaxa : Numar linii (1 byte)

Raspuns Nu

Numar linii este un numar (max.10 rânduri) dupa care se executa CR si LF.

Functia 28. Înscriere numar POS

Sintaxa: Numar (1 byte)

Raspuns:   Nu

Numar este cuprins între 0 si 99( max. ).

NOTĂ: Daca numarul este 0, atunci numarul POS-ului nu se va tipari pe bon.

Functia 29. Citire numar bonuri fiscale

Sintaxa: Nu

Raspuns: NrBonuri

NrBonuri este un numar pe 2 octeti (MSB, LSB).

Functia 30. Fiscalizare

Sintaxa: Nu

Raspuns:   Nu

Are rolul de a formata MEMORIA FISCALA pentru lucrul în mod fiscal.

OBS. Aceasta functie nu poate fi executata decât o singura data pentru Memorie Fiscala (operatie ireversibila).

Functia se executa in urmatoarele conditii:

Este introdusa denumirea firmei

Este introdusa adresa firmei

Este introdus codul fiscal al firmei

Este introdusa seria fiscala a memoriei

Este introdusa data/ora curenta

Sunt introduse cotele TVA

Obs. Intrucat operatiunea este ireversibila si pentru ca uterior executarii comenzii nu se poate seta ceasul imprimantei fiscale cu o ora/data anterioara momentului fiscalizarii, este recomandata verificarea datei/orei imprimantei fiscale inaintea transmiterii comenzii de fiscalizare.

Functia 31. Raport memorie fiscala în functie de data închiderii fiscale

Sintaxa: START END "e"/"c"

Raspuns:   Nu

START are formatul: (DDMMYY),

END are formatul: (DDMMYY)

Datele din paranteze au câte 3 octeti în format BCD - comprimat  (câte o cifra per nibble).

extins/comprimat ('e'/'c') selecteaza între cele doua moduri de afisare a raportului: modul extins creeaza un raport detaliat pe acea perioada, iar modul comprimat tipareste doar totalurile pe acea perioada.

NOTE: 1). Se permite în sintaxa ca data de început sa fie egala cu data finala, caz în care raportul se va face pe ziua respectiva.

2). Cu cât memoria fiscala este mai încarcata cu informatii, cu atât mai mult dureaza un raport. Pentru perioade mari de timp recomandam folosirea modului comprimat deoarece listingul rezultat ar putea iesi foarte lung.

Functia 32. Citire data si ora

Sintaxa Nu

Raspuns SS MM HH ZZ LL AA

Este citita data/ora imprimantei fiscale si returnata host - ului.

Exemplu:

Daca data/ora pe imprimanta fiscala este 17:02:14 11/01/2004 atunci se returneaza in ordine urmatorii 6 octeti, începând cu secundele si terminând cu anul:

(hexa) 14 02 17 11 01 04

Obs. Bitul 0 din octetul 6 de stare al imprimantei (vezi cap. 5.) indica faptul ca ultima inchidere fiscala Z s-a efectuat cu mai mult de 24 ore in urma. Este obligatia aplicatiei de vanzari (POS) sa testeze periodic valoarea acestui bit si sa conduca la efectuarea unei inchideri fiscale pt. a fi satisfacute prevederile legii.

Functia 33. Raportul zilnic financiar

Sintaxa: [G/F]

[G/F]: un octet, astfel: - "G" raport zilnic cu golire

- "F" raport zilnic fara golire

Raspuns al imprimantei fiscale:

Raspuns: -Nu pentru F

-[NrZ][TBAZ][TBBZ][TBCZ][TBDZ][TSTZ][TTSZ][NrBZ][Data] pentru G

unde:

(format ASCII)

NrZ - Numarul închiderii fiscale [20 octeti]

TBAZ- Totalul Brut pe cota A Zilnic[20 octeti]

TBBZ- Totalul Brut pe cota B Zilnic[20 octeti]

TBCZ- Totalul Brut pe cota C Zilnic[20 octeti]

TBDZ- Totalul Brut pe cota D Zilnic[20 octeti]

TSTZ- Totalul Scutit de taxe Zilnic [20 octeti]

TTSZ- Totalul Taxe Speciale Zilnic [20 octeti]

NrBZ- Numarul de bonuri Zilnic [20 octeti]

Data -Ora si Data închiderii fiscale [ 6 octeti]( SSMMHH DDMMYY (BCD comprimat))

Obs.

Campurile de 20 octeti sunt umplute la stanga cu blanc-uri.

Valorile returnate reprezinta sumele respective (in lei usori) x 100.

Functia 34. Selectie culoare scriere la imprimanta (rosu sau negru)

Sintaxa: R sau N

Raspuns: Nu

'R' - rosu

'N' - negru

ATENŢIE: este case - sensitive !

Obs. Banda tusata (La TM-U210A, TM-U220) trebuie sa fie bicolora pentru a putea imprima în doua culori.

Culoarea de imprimare implicita este neagra. Dupa selectarea culorii rosie pt. imprimare, aceasta selectie se pastreaza doar pe durata urmatoarei functii apelate, dupa care culoarea de imprimare redevine automat neagra.

Majoritatea mesajelor scrise de imprimanta se fac cu culoarea neagra, indiferent daca functia F34 a fost data in transmisa sau nu anterior imprimantei.

Functia35. Citeste nr. de locatii ramase pt. închideri Z,cote TVA,RAMRESET-uri

Sintaxa: Nu

Raspuns: [NrLZLib][NrTVALib][NrRRLib] (fara delimitatori)

unde:

NrLZLib- nr. de locatii Z ramase [2 octeti] (binar MSB, LSB)

NrTVALib- numar de locatii de memorare de noi seturi de cote TVA ramase [binar 1 octet]

NrRRLib- numar locatii de marcaje de corupere a memoriei curente ramase [binar 1 octet]

Functia 36. Afisare data si ora pe display

Sintaxa Nu

Raspuns Nu

Actiune: Se citesc data si ora din RTC si sunt afisate pe display

Functia 37. Deschidere sertar bani

Sintaxa: Nu

Raspuns: Nu

Apelarea acestei functii are ca efect deschiderea sertarului cu bani.

Functia 38. Scriere data si ora

Sintaxa <SS:MM:HH:DD:MM:YY> (6 octeti, fara separatori format BCD comprimat)

Raspuns Nu

Exemplu: 30 iunie 2005, ora 11:59:50 pm se transmite 50h 59h 23h 30h 06h 05h (in hexazecimal).

Nu se poate înregistra data/ora anterioara data/orei ultimei inchideri fiscale Z din memoria fiscala.

Nu se poate înscrie o data/ora anterioara data/orei ultimului RAM-RESET înregistrat in memoria fiscala.

Este prevazut sa se lucreze pâna în anul 2098 inclusiv. Compatibil Y2K.

Dupa RESET - ul memoriei RAM imprimanta fiscala va astepta setarea datei/orei (F38) si va rejecta alte comenzi in afara de cea de citire a starii imprimantei (F14).

Este foarte important ca data/ora setata in acest momet (la RAM-RESET) sa fie corecta deaorece ea este asociata acestui eveniment (RAM-RESET) si memorata in memoria fiscala. O data/ora anterioara acestei date/ore nu mai poate fi setata pe imprimanta fiscala (avand aceeasi memorie fiscala)

Obs.

Este returnata eroare "comanda nepermisa in regimul fiscal curent" daca exista bon fiscal deschis in momentul primirii acestei comenzi.

Este returnata "eroare argumente" daca parametrii comenzii nu corespund ca numar sau ca valoare, sau daca data/ora ce s-au transmis imprimantei fiscale a fost anterioara data/orei ultimei inchideri fiscale Z sau data/orei ultimului eveniment "RamReset" (pierderea informatiilor de vanzare de la ultima inchidere fiscala Z).

Obs.

Bitul 0 din octetul 6 de stare al imprimantei (vezi cap. 5.) indica faptul ca ultima inchidere fiscala Z s-a efectuat cu mai mult de 24 ore in urma. Este obligatia aplicatiei de vanzari (POS) sa testeze periodic valoarea acestui bit si sa conduca la efectuarea unei inchideri fiscale pt. a fi satisfacute prevederile legii.

Functia 40. Scriere denumire firma proprietar

Sintaxa: Text

Raspuns:   Nu

Text: Sir ASCII de maxim 40 caractere. Nu e admisa introducerea unui sir format numai din spatii (20h).

Comanda trebuie executata înainte de fiscalizarea imprimantei. Dupa fiscalizare comanda nu se mai poate executa.

Functia 41. Scriere adresa firma proprietar

Sintaxa: Text

Raspuns:   Nu

Text: Sir ASCII de maxim 40 caractere. Nu e admisa introducerea unui sir format numai din spatii (20h).

Comanda trebuie executata înainte de fiscalizarea imprimantei. Dupa fiscalizare comanda nu se mai poate executa.

Functia 42. Introducere / extragere bani din sertar

Sintaxa: "+"/"-" Suma

Raspuns: "N"/"D" , Suma din sertar , Suma intrata , Suma extrasa

Suma: Valoare întreaga pe 4 octeti. Exprimata binar (MSB...LSB). Este exprimata in lei usori indiferent daca moneda de lucru a imprimantei este leul greu. Este obligatoriu precedata de "+" sau "-"

"N" Semnifica o eroare în actualizare (de exemplu s-a încercat scoaterea unei sume mai mari decât cea existenta în sertar). Operatia ceruta n-a fost executata.

"D" Semnifica o actualizare corecta a sumei din sertar

Suma din sertar: Valoarea actualizata a sumei din sertar

Suma intrata: Valoarea totala a sumei intrate în sertar de la începutul zilei

Suma iesita: Valoarea totala a sumei iesite din sertar de la începutul zilei

Observatii:

-Sumele sunt exprimate in lei usori, indiferent de moneda de lucru a imprimantei leu greu/usor.

-Daca exista un bon deschis, nu se face actualizarea sumei in sertar, se returneaza codul de eroare "comanda nepermisa in regimul fiscal curent". Sumele returnate in raspuns (incepe cu N,...) sunt valide, dar n-au fost afectate de comanda

-Daca banii din sertar nu acopera cererea de extragere transmisa de la PC, operatia nu se efectueaza, se returneaza cod de eroare ("la executarea comenzii se depasesc campuri de sume"). Sumele returnate in raspuns (incepe cu N,...) sunt valide, dar n-au fost afectate de comanda.

-Daca sintaxa comenzii n-a fost respectata sau daca suma in sertar este gasita negativa, operatia nu se efectueaza, se returneaza eroarea "argumentele comenzii nu sunt valide". Sumele returnate in raspuns (incepe cu N,...) sunt valide, dar n-au fost afectate de comanda.

Functia 43. Scriere serie fiscala

Sintaxa: Text

Raspuns: Nu

Text: Seria fiscala a memoriei (maxim 15 caractere ASCII)

Functia 44. Citire serie fiscala

Sintaxa: Nu

Raspuns: Text

Text: Seria fiscala a memoriei (maxim 15 caractere ASCII)

Functia 45. Citire denumire firma

Sintaxa: Nu

Raspuns: Text

Text: Denumirea firmei (maxim 40 caractere ASCII)

Functia 46. Citire adresa proprietar

Sintaxa: Nu

Raspuns: Text

Text: Adresa proprietarului (maxim 40 caractere ASCII)

Functia 47. Citire cod fiscal proprietar

Sintaxa: Nu

Raspuns: Text

Text: Cod fiscal (maxim 15 caractere ASCII)

F51. Setare moneda lucru leul greu

Sintaxa: Nu

Raspuns: [Cod OraData NrZ CRC] (10 octeti)

unde:

Cod - 1 octet , are valoarea 00h daca imprimanta este configurata sa lucreze in lei grei

OraData- 6 octeti, reprezinta ora si data la care s-a facut trecerea imprimantei fiscale la moneda de lucru leu greu (acelasi format ca si la F38: SMHDMY)

NrZ - 2 octeti reprezinta numarul inchiderii fiscale Z anterioare (MSB,LSB)

CRC - 1 octet este suma aritmetica pe octet, a octetilor OraData si NrZ (suma a 8 octeti anteriori)

Obs.

Nu se poate seta ca moneda de lucru leul usor. Trecerea la leul greu ca moneda de lucru a unei imprimante fiscalizate este ireversibila.

Este returnata eroarea "comanda nepermisa in refimul fiscal curent" in situatiile:

-daca s-au facut deja vanzari de la ultima inchidere Z (comanda poate fi eecutata cu succes doar dupa o inchidere fiscala Z)

-daca exista un bon deschis

-daca trecerea la leul greu s-a facut deja anterior (operatia poate fi facuta o singura data

pentru o memorie fiscala)

-daca imprimanta nu este fiscalizata

Este returnat codul "eroare in executie" daca citirea ceasului imprimantei fiscale s-a facut cu erori.

Sunt returnate codurile "eroare in executie" si "eroare la inregistrarea in memoria fiscala" daca nu s-a putut marca in memoria fiscala trecerea la moneda de lucru leul greu (defectiune de echipament). In acesta caz sunt returnati catre PC si cei 10 octeti descrisi mai sus, parametrul Cod avand valoarea 0FFh.

In cazul executarii corecte a comenzii, nu sunt returnate coduri de eroare iar primul dintre cei 10 octeti returnati, parametrul Cod are valoarea 00h.

F52. Citire informatie despre setarea monezii de lucru leu greu

Sintaxa: Nu

Raspuns: Cod OraData NrZ CRC

(10 octeti)

unde:

valorile returnate de imprimanta fiscala sunt cele descrise la F51.

Daca Cod are valoarea 00h, atunci imprimanta a fost setata sa lucreze cu leul greu la momentul indicat de OraData, cand ultima inchidere fiscala avea numarul NrZ.

Daca Cod are valoarea 0FFh, atunci imprimanta nu a fost inca setata sa lucreze cu leul greu iar ceilalti 9 octeti ce urmeaza au vaoarea 00h

Functia 60.Returneaza la PC numarul ultimei închideri Z valide

Sintaxa: Nu

Raspuns: NrZ (2 octeti: MSB,LSB)

Functia 61. Returneaza detalii despre închiderea fiscala dorita.

Sintaxa : Numarul închiderii fiscale despre care doriti informatii pe 2 octeti (MSB, LSB) in binar.

Raspuns:

-[NrZ][TBAZ][TBBZ][TBCZ][TBDZ][TSTZ][TTSZ][NrBZ][Data]

unde:

(format ASCII)

NrZ - Numarul închiderii fiscale [20 octeti]

TBAZ- Totalul Brut pe cota A Zilnic[20 octeti]

TBBZ- Totalul Brut pe cota B Zilnic[20 octeti]

TBCZ- Totalul Brut pe cota C Zilnic[20 octeti]

TBDZ- Totalul Brut pe cota D Zilnic[20 octeti]

TSTZ- Totalul Scutit de taxe Zilnic [20 octeti]

TTSZ- Totalul Taxe Speciale Zilnic [20 octeti]

NrBZ- Numarul de bonuri Zilnic [20 octeti]

Data -Ora si Data închiderii fiscale [ 6 octeti] ( SSMMHH DDMMYY (BCD comprimat))

Daca închiderea fiscala despre care s-au cerut detalii nu exista in memoria fiscala se raspunde cu 146 octeti de '0'

Obs.

Campurile de 20 octeti sunt umplute la stanga cu blanc-uri.

Valorile returnate reprezinta sumele respective (in lei usori) x 100.

Functia 71. Citeste bloc din memoria fiscala

Sintaxa: A1, A2, A3

Raspuns: BLOC (128 octeti)

Unde A1,A2,A3 sunt adresa in memoria fiscala in domeniul

00000h....3FFFFh

Ex. pt. adresa 2F053h A1=02h, A2=0F0h, A3=53h (parametrii se transmit fara separatori)

Obs.

Imprimanta fiscala returneaza eroarea "executia comenzii nepermisa in regimul fiscal curent" daca exista un bon deschis.

E returnata eroarea "argumentele comenzii nu sunt valide" daca numarul de parametri ai comenzii este gresit si daca adresa indicata este in afara domeniului de adrese valid.

Functia 72. Anuleaza bon fiscal deschis

Sintaxa: Nu

Raspuns: Nu

Functia abandoneaza bonul deschis si aduce la 0 totalizatoarele de bon.

Starea imprimantei returnata catre PC semnalizeaza "cadere de tensiune in timpul unui bon fiscal". Bitul de "bon fiscal deschis" este anulat.

Daca nu exista bon deschis, functia nu face nimic, starea imprimantei returnata catre PC nu indica nici o eroare.

5. Cuvântul de stare al imprimantei

Starea actuala a imprimantei fiscale este codificata într-un câmp cu lungimea de 8 octeti, care se transmite în cadrul fiecarui raspuns din imprimanta fiscala. In continuare este prezentata descrierea fiecarui câmp de stare.

Organizarea memoriei fiscale

Memoria fiscala este organizata în 4 zone distincte, care sunt scrise si accesate separat in timpul functionarii imprimantei, dar care interactioneaza unele cu altele.

O prima zona este zona de identificare a imprimantei si a memoriei fiscale.

Aici sunt înscrise urmatoarele informatii importante:

Adresa comerciantului (firmei)

Numele comerciantului (firmei)

Codul fiscal al comerciantului (firmei)

Codul aparatului (imprimantei)

Seria fiscala a aparatului

Data si ora la care a fost facuta fiscalizarea

Trebuie precizat ca aceasta zona este creata automat în momentul fiscalizarii imprimantei.

Urmatoarea zona de memorie este zona RAM-RESET.

Aici se înscriu data si ora fiecarei detectii de pierdere a continutului memoriei SRAM.

Exista 255 de locatii dedicate acestui scop.

Atunci când numarul de locatii scade sub 11, se seteaza un bit de stare care avertizeaza utilizatorul asupra problemei care urmeaza sa apara, si anume ca, la epuizarea locatiilor imprimanta se opreste din functionare.

Zona a treia din memoria fiscala este zona cotelor TVA.

Aici se înscriu cotele TVA dintr-o perioada din functionarea imprimantei. Aceste cote TVA nu sunt fixate la o valoare initiala, putând fi modificate de utilizator în functie de noile reglementari legale. Memoria fiscala pune la dispozitia utilizatorului un numar de 64 de locatii pentru cote TVA, în fiecare locatie putând fi stocate 4 cote TVA distincte (A, B, C si D). La umplerea acestei zone imprimanta se blocheaza, nu înainte de a avertiza utilizatorul asupra acestui lucru atunci când numarul locatiilor disponibile scade sub 7.

Oricum, presupunând ca o schimbare a cotelor TVA are loc odata la 6 luni, tot ramân 32 de ani de functionare!

Ultima zona si cea mai interesanta financiar este zona închiderilor fiscale zilnice.

Aceasta zona permite un numar de 2048 de închideri zilnice si avertizeaza apropierea umplerii când mai ramân 60 de închideri.

Aici sunt stocate totalizatoarele zilnice si cele cumulate de la data punerii în functiune a imprimantei.

O schema aproximativa a organizarii memoriei este data în figura urmatoare:

Nu se poate spune care dintre cele 4 zone este mai importanta, deoarece nefunctionarea uneia dintre zone duce cu sine la iesirea imprimantei din regimul fiscal sau chiar la blocarea ei.

Organizarea locatiilor memoriei fiscale

Lista câmpurilor din memoria fiscala:

Descrierea câmpurilor

C_1 SERIE FISCALA - sir ASCII de 15 octeti

C_2 COD FISCAL - sir ASCII de 15 octeti

C_3 DATA SI ORA FISCALIZARII -6 octeti in format: SS, MM, HH, DD, MM, YY

C_4 DENUMIRE FIRMA - sir ASCII de 40 octeti

C_5 ADRESA FIRMA - sir ASCII de 40 octeti

C_6 COTE TVA

Cota TVA A -2 octeti

Cota TVA B -2 octeti

Cota TVA C -2 octeti

Cota TVA D -2 octeti

Data -6 octeti

Numar închidere fiscala precedenta -2 octeti

Suma de control -1 octet

C_7 RAMRESET

Timp -3 octeti

Data -3 octeti

Suma de control -1 octet

C_8 INCHIDERE FISCALA

Contor Z -2 octeti

TotalBrut zilnic A -8 octeti

TotalBrut zilnic B -8 octeti

TotalBrut zilnic C -8 octeti

TotalBrut zilnic D -8 octeti

Valoare Totala A -8 octeti

Valoare Totala B -8 octeti

Valoare Totala C -8 octeti

Valoare Totala D -8 octeti

Valoare Totala fara taxe zilnic -8 octeti

Valoare Totala fara taxe cumulata -8 octeti

Total special zilnic -8 octeti

Total special cumulat -8 octeti

Total general cumulat -8 octeti

Numar bonuri fiscale -2 octeti

Data -6 octeti

Suma de control -2 octeti

7. Interfata dintre imprimanta fiscala si PC

Comunicatia între imprimanta fiscala si PC se realizeaza serial prin intermediul unui protocol pe interfata RS232.În cadrul acestui protocol, PC - ul este Master, iar imprimanta este slave. Host - ul ( PC - ul) este singurul care poate initia o comunicatie, iar imprimanta fiscala executa comanda si raspunde cu o secventa al carui format este diferit de cel al host - ului. În cadrul unui schimb uzual de mesaje raspunsul imprimantei fiscale vine dupa un interval de sub 0,5 secunde pâna la 10 secunde de la lansarea comenzii, astfel încât sa poata avea loc tiparirea fizica, în cazul unor rapoarte mai lungi. Acest interval se poate regla în aplicatia de nivel înalt în functie de marimea maxima a rapoartelor cerute imprimantei fiscale.

Protocolul Host - Imprimanta fiscala are urmatorul format:

Unde:

SOT  -Indica startul transmisiei(Start Of Transmission), are 1 octet cu valoarea 0x01h

LEN  -Lungimea tuturor octetilor ce urmeaza dupa LEN, exceptând câmpurile CRC si EOT si are 1 octet

SEQ  -Numarul de secventa - din PC se va genera un numar de secventa aleator, dar diferit de precedentul (1 octet)

CMD -Comanda, reprezinta numarul functiei descrise în capitolul 3. Are lungimea de 1 octet.

DATE -Poate avea lungimea cuprinsa între 0 si 248 octeti.

CRC  -Suma de control a octetilor LEN,SEQ,CMD,DATE, suma este octet cu octet si ocupa doi octeti

EOT  -Indica sfârsitul transmisiei, are 1 octet cu valoarea 0x03h

Exemplu de utilizare a protocolului:

0x01 0x02h 0x01h 0x0Bh 0x0Eh 0x0h 0x03h; reprezinta apelarea functiei 11.

Protocolul Imprimanta fiscala- Host:

Unde:

SOT  -Start of transmission, 1 octet

LEN  -Lungimea unei transmisii(în octeti),1 octet

SEQ  -Secventa,1 octet acelasi cu cel de la emisie

STATUS -Status - ul descris în capitolul 5, are 8 octeti

CMD -Comanda care i-a fost trimisa, 1 octet

DATE -Poate avea lungimea cuprinsa între 0 si 230 octeti

CRC  -Suma de control a octetilor LEN,SEQ,STATUS,CMD,DATE si ocupa doi octeti

EOT  -End of transmision,1 octet

Exemplu de lucru cu imprimanta:

Eliberarea unui bon fiscal:

functia 14 - testare prezenta hârtie

functia 7 - deschidere bon fiscal

functia 14 - testare prezenta hârtie

functia 2 - stare tranzactie fiscala - verific daca s-a deschis bonul fiscal. Daca nu s-a deschis, reiau de la punctul 2

functia 8 - vânzare obiecte

functia 14 - testare prezenta hârtie

functia 2 - stare tranzactie fiscala - verific încontinuu numarul de obiecte de pe bon. Reiau de la punctul 5 pentru toate obiectele care trebuie vândute.

functia 10 - total

functia 14 - testare prezenta hârtie

functia 2 - stare tranzactie fiscala - verific daca s-a realizat totalul. Daca nu s-a realizat, reiau de la punctul 8

functia 11 - închidere bon fiscal

functia 14 - testare prezenta hârtie

functia 2 - stare tranzactie fiscala - verific daca s-a închis bonul. Daca nu, reiau de la punctul 11

S-ar putea sa preferati folosirea functiei 9 în locul functiei 2. Acesta este doar un exemplu.

Închiderea zilnica:

functia 38 - actualizare data / ora

functia 33 - închidere zilnica. Daca data/ora interne sunt eronate, imprimanta afiseaza mesajul de eroare si asteapta introducerea unor date corecte (functia 38).

functia 29 - se verifica faptul ca numarul bonurilor fiscale este pe 0 (zero)

Se poate verifica înainte de închiderea zilnica cu ajutorul functiei 29 ca numarul bonurilor fiscale este mai mare decât zero (pentru a justifica închiderea).

Pornirea imprimantei:

Este posibil ca la pornire imprimanta sa ceara actualizarea datei si orei interne, în anumite cazuri de 2 ori. În aceste cazuri nu se accepta nici o alta comanda decât functia 38.
