Aceasta functie a meniului principal are doua optiuni de baza: "Afisare tabel" si "Afisare grafica". Acestea se împart în: "Plansa actuala " si dupa caz în planse corespunzatoare zonelor individuale (DP Frýdek-Místek, DP Hodolany, DP Krnov, DP Nový Jičín, DP Ostrava si DP Ráječek), care au instalat accesul la date.

fig. 1 Meniu Rulou "Planse"

4.1 Afisare tabel

Aici se poate alege plansa actuala sau tabele împartite pe zone individuale.

Dupa aceasta optiune se afiseaza o fereastra cu oferta planselor existente (se pot aranja în ordine alfabetica) si cu data. Tipul de afisare la deschiderea plansei este dinainte stabilit de administratorul de sistem. Valorile din planse se pot transcrie manual (valoarea trebuie aleasa - înseamna colorata), dupa transcriere este instalat atributul transcriere manuala. Daca valoarea transcrisa face parte din calculul finalizat care este deasemeni salvat în tabel, atunci si acesta se recalculeaza. Modificarea valorilor în plansa este strâns legata de drepturile de acces.

Pozitiile din plansa zilei actuale nu se afiseaza în ora neîncheiata. Actualizarea se face la 30 de secunde dupa ora întreaga.

La miezil noptii valorile din plansa noii zile se pot anula sau pastra, tuturor valorilor se instaleaza un atribut fara valabilitate (culoarea gri închis).

Buton pt. deplasarea lunii calendaristice

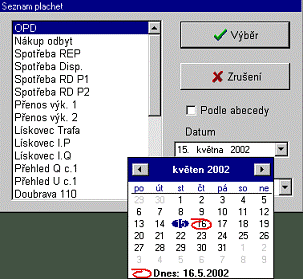

fig. 2 Alegerea plansei si a zilei

Dupa selectare se afiseaza plansa aferenta în forma de tabel. Mediul este creat aici de bara butoanelor functionale si de tabel.

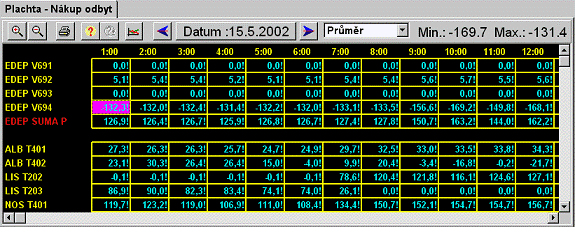

fig. 3 Plansa tabel

4.1.1 Marirea si micsorarea rezolutiei plansei

Modificarea marimii literelor se efectueaza în pasi bine definiti.

4.1.2 Imprimarea plansei afisate

În fereastra de parametrizare "Imprimare plansa" se poate bifa câmpul pentru imprimarea grilei plansei. Imprimarile se pot efectua pe imprimante instalate în sistemul de operare Windows cu alegerea imprimantei din meniul rulou "Imprimanta selectata" si aceasta se mai poate seta, eventual, prin click pe butonul "Seteaza" (se afiseaza dialogul standard de setare ales pentru imprimare în sistemul de operare dat si în el se poate seta, în afara de alti parametrii, marimea hârtiei si pozitia ei în imprimanta). Dupa finalizarea acestei parametrizari, confirmam imprimarea cu butonul "Imprima".

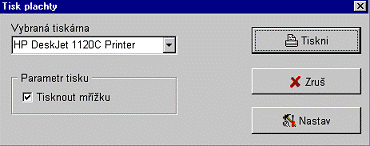

fig. 4 Fereastra de parametrizare pentru imprimare plansa

4.1.3 Afisarea help-lui la pozitia aleasa

Se va afisa specificatia valorii alese.

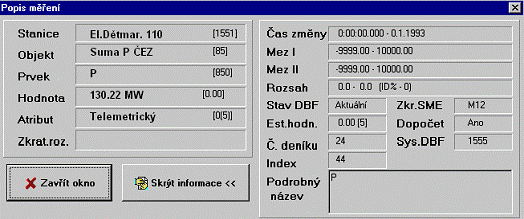

fig. 5 Help la articolul selectat

4.1.4 Afisarea calculelor finalizate la pozitia selectata

Se afiseaza formula de calcul finalizat a valorii alese. Daca valoarea aleasa nu este calculata, butonul functional este colorat (gri).

În planse pot fi utilizate doua tipuri de calcul finalizat:

Pimul tip - Sunt calcule care se pot efectua direct la prelucrarea valorilor la intrare în sistemul dat. Aceste calcule finalizate se salveaza în plansa ca valori rezultate. În tipurile individuale de afisare exprima întotdeauna valoarea simultana (valoarea a fost calculata din valorile momentane într-o sectiune de timp momentana). Aceasta valoare în afisaj maxim si minim nu reprezinta suma valorilor separate din coloana valorilor si de la o anumita ora, deoarece au fost obtinute în momente diferite. Prin modificarea manuala a fiecarei pozitii care creaza sumele se actualizeaza automat rezultatele. si aceste rezultate se pot modifica manual. Astfel însa se va afecta sistemul de calculare finalizata.

Al doilea tip - Sunt calculele finalizate care se efectueaza abia la afisarea plansei si nu sunt salvate fizic în plansa. Acest tip, la afisarea maximelor si a minimelor, nu se afiseaza (se va afisa un rând gol fara cifre ). În medie si pe sectiuni acest calcul finalizat este corect. Aceste valori nu pot fi editate manual în plansa iar modificarea lor este posibila doar cu ajutorul valorilor din care se compune calculul. Pe pozitie nu se poate amplasa cursorul, nu se poate afisa meniul, help-ul si nici calculul, nu se poate deschide în grafic. Valorile din rândul tabelului sunt pe fundal albastru.

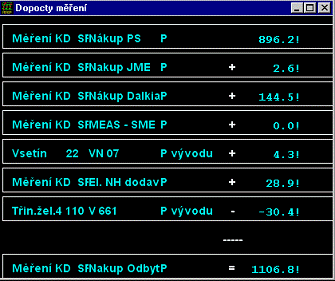

fig. 6 Calcul finalizat la pozitia aleasa

4.1.5 Deschiderea valorii alese în grafic

Afiseaza valoarea aleasa din grafic (o descriere mai amanuntita la punctual 4.2 Afisare grafica)

4.1.6 Afisare plansei din ziua anterioara (urmatoare)

Posibilitatea de a rasfoi plansa pe zile individuale

4.1.7 Alegerea zilei pentru afisarea plansei

Posibilitatea de alegere a plansei unei zile oarecare (doar cu un an în urma)

fig. 7 Alegerea zilei pt afisarea plansei

4.1.8 Optiunea tipului de afisare a valorii

Pentru fiecare plansa putem instala unul din cele 4 tipuri de afisare valori. În planse sunt cuprinse toate modificarile la valorile înregistrate de sistem. Modificarile se înregistreaza în cursul unui minut si apoi sunt calculate în plansa.

Sectiune - se afiseaza valorile momentane citite la fiecare ora întreaga

Medie - se afiseaza valoarea calculata - media citirilor pe minut - atributul este

dat de atributul inferior din ora respectiva.

Maxim - se afiseaza valoarea maxima din toate modificarile

Minim - se afiseaza valoarea minima din toate  modificarile

fig. 8 Meniu Rulou "Optiunea tipului de afisare a valorii"

4.1.9 Maxime si minime la valoarea aleasa (rând)

Afiseaza valoarea maxima si minima a tipului de afisare si a rândului ales.

Toate aceste functionalitati se gasesc si în menu-ul pe care îl vom deschide prin click cu butonul drept al mouse-ului pe plansa.

4.2 Afisare grafica

Aici se poate alege plansa actuala sau plansele împartite pe zone individuale.

Dupa aceasta optiune se afiseaza fereastra cu oferta planselor si a valorilor existente (se pot pune în ordine alfabetica), tipul valorii afisate si data.

Într-un grafic se pot afisa pâna la 5 valori (în curs). Pentru afisare este utilizat graficul de conexiune, unde pe axul vertical se afla valoarea marimii urmarite iar pe axul orizontal se afla timpul. Fiecare marime afisata îsi are axul vertical pe care este reprezentata scara acestuia. Fiecare ax vertical este afisat în culoare care corespunde culorii graficului si culorii valorii descrise sub gragic.

Din grafic se pot citi valorile exacte cu ajutorul cursorului (valorile se afiseaza în fereastra neagra din partea de jos a figurii - fig. 10 Plansa grafica) sau indicând cu mouse-ul pe locul respectiv de pe curba (aici se lasa mouse-ul 1s în liniste ) si lânga cursorul mouse-ului va apare fereastra cu denumirea curbei, unitatea si valoarre.

Buton pt. mutarea lunii calendaristice

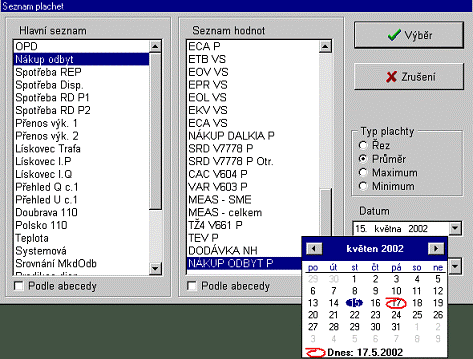

fig. 9 Alegerea plansei grafice, a valorii, a tipului valorii afisate si a datei

Dupa alegere se afiseaza plansa aferenta în realizare grafica. Aici, mediul este creat de bara butoanelor functionale si de grafic.

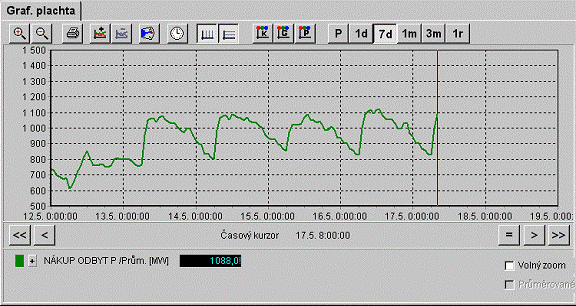

fig. 10 Plansa grafica

4.2.1 Marirea si micsorarea rezolutiei

La modificarea rezolutiei se ajunge în pasi bine definiti.

4.2.2 Imprimare (F9)

În fereastra "O privire pentru imprimarea plansei" se poate alege orientarea hârtiei (pe înaltime sau pe latime),marimea marginilor în %, si imprimarea a mai multor sau mai putine detalii. Imprimarile se pot efectua pe imprimantele instalate în sistemul de operare Windows. Dupa click pe tasta "Instalarea imprimantei" se afiseaza dialogul standard de instalare a imprimantei alese în sistemul de operare dat, iar în el se poate seta printre alti parametrii, si marimea hârtiei si calitatea imprimarii. Dupa finalizarea acestei parametrizari, confirmam imprimarea prin click pe butonul "Imprima".

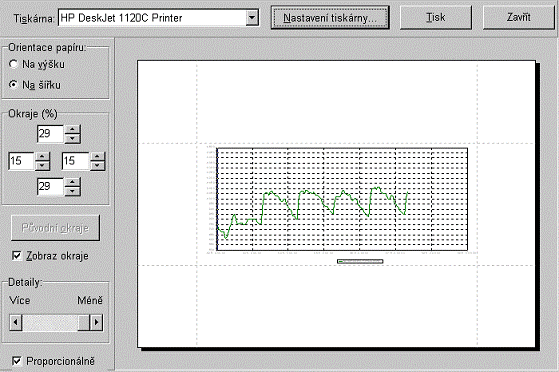

fig. 11 Fereastra de imprimare a plansei grafice

4.2.3 Adaugarea valorii în grafic

Se afiseaza aceeasi fereastra ca la prima selectare a plansei, valorii, a tipului valorii afisate si data. (fig. 9 Alegerea plansei grafice, a valorii, a tipului valorii afisate si a datei).

4.2.4 Înlaturarea valorii din grafic

Posibilitatea de înlaturare a oricarei valori din grafic.

fig. 12 Înlaturarea valorii din grafic

4.2.5 Instalare plaja valori

Posibilitate de instalare a plajei valorilor în limitele de la -9999 pâna la 9999.

fig. 13 Instalare plaja valori

4.2.6 Instalarea graficului pe timpul inserit

Posibilitate de fixare a cursorului pe data si ora exacta.

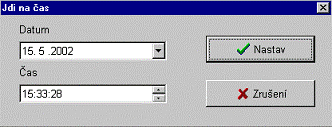

fig. 14 Instalarea graficului pe timpul inserit

4.2.7 Afisarea grilei verticale si orizontale

Posibiliate de instalare a afisarii grilei verticale si orizontale.

4.2.8 Instalarea culorii liniei de curba, culorii fundalului pentru grafic, culorii de fundal  al panoului de grafic

Posibiliate de instalare a culorilor de catre utilizator dupa propria imaginatie.

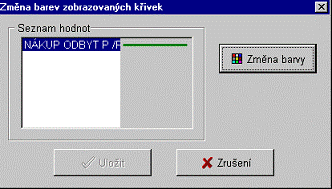

fig. 15 Instalare culorii liniei de curba

4.2.9 Afisare în detaliu, Afisare 1 zi, Afisare 7 zile, Afisare 1 luna, Afisare 3 luni, Afisare 1 an

Utilizatorul îsi alege intervalul de timp pentru valorile afisate - de la o zi pâna la un an. Afisarea pentru un interval de 3 luni si un an este o operatie care necesita mult timp. Utilizatorului i se afiseaza o fereastra cu textul "Operatia consuma mult timp. Doriti într-adevar sa o executati?" Daca în fereastra sunt afisate mai multe valori, atunci se va alege acea valoare în functie de care se va modifica intervalul.

Toate aceste functionalitati se afla si în menu-ul pe care îl  vom deschide prin click cu butonul drept în plansa.
