PREZENTAREA PACHETULUI PROFESIONAL DE PROGRAME EDSAT2K

1. PREZENTAREA PACHETULUI PROFESIONAL

DE PROGRAME EDSAT2K

EDSA (Energy Distribution System Analysis) - unul din cele mai performante pachete de programe dedicate pentru proiectarea, analiza si exploatarea retelelor si sistemelor electrice folosind calculatoarele personale (PCs). Sistemul integrat de programe EDSA reprezinta un set de instrumente puternice de calcul si modelare care permit rezolvarea problemelor electrice din faza de proiectare pāna īn faza de exploatare si īntretinere a sistemelor si retelelor electrice. EDSA reprezinta instrumentul de proiectare, analiza si modelare necesar īn ingineria si managementul distributiei energiei electrice.

EDSA Micro Corporation SUA - una din cele mai puternice companii din lume īn proiectarea softului energetic profesional. Cu aproximativ 9,000 de utilizatori, EDSA Micro Corporation (EMCO) reprezinta astazi un leader īn domeniul tehnologiei proiectarii automate pe calculatoarele personale. EDSA a introdus conceptul solutiei globale īn proiectarea si analiza retelelor si sistemelor electrice folosind un cadru unic de modelare si vizualizare, ceea ce permite proiectarea, analiza, monitorizarea si control 22522y2419w ul sistemelor electrice īn timp real.

EDSA - EE_Plant30000 (unlimited bus) - sistem integrat de 43 de programe care opereaza īn jurul unei baze de date unice.

- are o arhitectura deschisa, este usor de utilizat si este verificat si validat conform normelor ISO - 9000. Produsul oferit include toate facilitatile necesare pentru a efectua ingineria sistemelor de protectii.

- algoritmii programului EDSA permit simularea retelelor de tip radial si buclat cu numar nelimitat de noduri si laturi cu nivele de tensiune nelimitate si valori ale impedantelor nelimitate.

-EDSA reduce timpul necesar proiectarii, creste calitatea proiectelor si face posibil o operare a sistemului electric la performante optime. Modelul EDSA reprezinta o informatie completa si spatiala a sistemului de transport si distributie.

- Numar nelimitat de noduri simulate (50000+);

- Proiectare trifazata;

- Sisteme dezechilibrate trifazate;

- Proiectare trifazata/monofazata;

- Proiecatre monofazata;

- Proiectare monofazata/curent continuu;

- Proiectare īn curent continuu;

- 100% compatibil AutoCAD;

- 100% compatibil Microstation;

- Tehnologie ActiveShapes patentata;

- Tehnologie Plugs&Sockets patentata;

- Import/Export DWG, DXF, WMF;

- Baza de date este compatibila ODBC;

- Controlul reviziei;

- Posibilitate de conectare la internet;

- Īncorporarea documentelor importante īn proiect.

1.1. Descriere generala

a. arhitectura deschisa care permite extinderea sistemului de calcul cu noi module de aplicatii īn functie de cerintele clientului;

b. opereaza īn Windows 98', NT 4.0, Windows 2000 si Windows XP;

c. se instaleaza pe calculatoare tip PC;

d. chitul de instalare EDSA se furnizeaza pe CD īmpreuna cu manualele de utilizare, manualele de instruire si un set complet de retele test care se gasesc īn directorul: EDSAT2K/samples. In acest director se gasesc retele test luate de la IEC, IEEE, GE, Westinghouse, retele cu care se demonstreaza precizia algoritmelor utilizate īn calcul.

e. pachetul de programe EDSA poate functiona īn varianta "stand alone" sau īn varianta retea de computere. In varianta operarii īn retea, īn server se instaleaza numai EDSA Server License Manager care verifica numarul de copii rulate simultan, iar programul EDSA este instalat individual pe fiecare computer. EDSA nu necesita cheie de protectie hard ceea ce permite transferarea programelor de calcul pe alte calculatoare fara costuri suplimentare īn functie de cerintele utilizatorului. Programul de calcul se acceseaza sub parola si fiecare utilizator are un anumit nivel de privilegii alocat de catre project manger, privilegii care depind de tipul de utilizator.

f. EDSA are o structura modulara care permite :

organizarea si utilizarea unei baze de date relationale;

reprezentarea grafica a schemei monofilare a retelei;

calculul tensiunilor nodale si al circulatiilor de putere;

simularea defectelor;

calculul curentilor de scurtcircuit;

alegerea si reglarea protectiilor;

coordonarea reglajelor protectiilor;

simularea functionarii sistemului pentru verificarea reglajelor protectiilor;

raportarea reglajelor primare si parametrizariilor releelor;

simularea temporala a functionarii sistemului pentru analiza functionarii pe durata regimului tranzitoriu, a regimului pe termen mediu si a regimului pe termen lung;

calculul echivalentilor de sistem se face de catre EDSA Micro Corporation la cerere fara costuri suplimentare

g. interfata grafica a programului EDSA - modulul Actrix Tehnical 2000 (firma Auto Desk). Interfata grafica e un instrument de desenat de sine statator avānd o biblioteca cu peste 45.000 de simboluri. Sistemul grafic e bazat pe tehnologia "obiectelor inteligente" (Active Shapes) si a tehnologiei "plug and socket". Biblioteca de simboluri acopera un domeniu vast (mecanic, electric, electronic, retea de calculatoare) si permite importul / exportul acestora sub forma: *.dwg, *.dxf, *.html, *.xls. Rezultatele aplicatiilor EDSA, prin tehnologia Back Annotation se pot insera direct pe schema monofilara de conexiuni. Tehnologia Coloring permite colorarea elementelor de sistem functie de nivelul tensiunii, iar dupa rularea programului de regim permanent sau scurtcircuit colorarea barelor si a liniilor a caror parametrii depasesc limitele setate de catre utilizator.

h. schema de conexiuni īmpreuna cu adnotarile respective se pot lista la orice tip de imprimanta sau plotter care admite drivere Windows. Sistemul EDSA permite prin tehnologia Hyperlink asocierea oricarei aplicatii Windows la schema monofilara a sistemului īn studiu. Tot prin tehnologia Hyperlink la schema de conexiuni se poate conecta aplicatia care conecteaza echipamentele de masura sau protectii digitale - conectarea on-line cu orice component SCADA care are asociat un soft inteligent. Prin sistemul multislides se pot printa formate multiplu ale formatului standard (desenul initial se īmparte īn mai multe formate A4 sau A3)

i. EDSA prezinta un sistem meniu de ajutor (help) interactiv care ajuta utilizatorul la actiunile ce trebuie sa le faca īn functie de cāmpul īn care acesta se gaseste. Īn felul acesta, programul este foarte usor de utilizat.

1.2. Capabilitatile programului EDSA

a. EDSA are o baza de date relationala de tip ODBC care permite managmentul unei baze de date nelimitate si accesul la alte baze de date (ex: Oracle). In biblioteca se gasesc si pot fi introduse modelele transformatoarelor cu 2 si 3 infasurari, generatoare sincrone, regulatoare de sarcina (Governor), automate de reglare a puterii reactive (AVR), Power System Stabilizer (PSS) conform modelelor IEEE si IEC.

b. Editorul grafic Actrix permite reprezentare grafica a schemei monofilare de conexiuni a retelelor folosind simboluri IEC si/sau IEEE. Interfata grafica prin tehnologia "Plug and Socket" asigura verificarea automata a conectivitatii schemei realizate. Editorul grafic de simbol (Shape Editor) permite crearea de simboluri noi, dorite de utilizator. De asemenea simbolurile pot fi reprezentate prin inserarea de desene sau poze captate sub forma: *.dwf, *.jpeg, etc..

c. EDSA asigura calculul regimului permanent a retelelor trifazate simetrice sau nesimetrice, echilibrate sau dezechilibrate prin metoda Newton-Rapshon, Seider-Gauss sau metoda decuplata rapida functie de cerintele utilizatorului.

d. permite simularea tuturor tipurilor de defecte;

e. permite un numar nelimitat de scenarii construite de utilizator, scenarii care in mod automat modifica atīt topologia sistemului cīt si starea electrica a sistemului modelat.

f. Modulul EDSA - Short Circuit permite calcul curentilor de scurtcircuit prin metodele IEC si IEEE, calculand valoarea sub-tranzitorie, stabilizata a curentului de scurtcircuit, sau valoarea curentului de scurtcircuit la anumite momente de tip (timp dat in cicluri) cerute de utilizator.

g. Prin utilizarea editorului grafic reteaua se poate imparti in zone si arii. In felul acesta se pot grupa elementele sistemului (elementele de comutatie) si se poate studia schimbul de putere intre zone.

h. Modulele EDSA Load Flow si Short-Circuit transmit īn mod automat si transparent pentru utilizator rezultatele de calcul modulului Protective Device Coordonator (PDC) in vederea alegerii si coordonarii sistemului de protectie.

i. Modulul PDC coordoneaza in mod automat sistemul de protectie sau utilizatorul poate modifica setarea sistemului de protectii in mod grafic sau prin editor.

j. Sistemul PDC permite injectarea unui curent de defect in orice nod din sistem si programul calculeaza timpii de actionare a fiecarei protectii precum si intervalul de timp intre doua protectii consecutive. Astfel, se verifica coordonarea sistemului de protectie.

k. Programul Advance Transient permite calculul si plotarea valorilor efective in functie de timp a tensiunilor nodale, puterilor active si reactive, frecventa in noduri etc., la aplicarea de catre utilizator a oricarei tip de perturbatie simpla sau complexa. Perturbatia poate fi generata si de actionarea sistemului de protectii - maximala de curent - sau a protectiei de distanta. Programul permite simularea protectiilor maximale de curent, minimala de tensiune, minimala de frecventa si de distanta. In cazul protectiei maximale de curent caracteristica timp-curent este selectata automat din baza de date sau se poate introduce de catre utilizator prin zece puncte caracteristice.

l. Advance Transient permite determinarea timpilor critici de eliminare a defectelor.

Aplicatiile EDSA EE_Plant 30000 nu sunt limitate de numarul de noduri. EDSA Micro Corporation a testat programele de regim permanent de scurtcircuit, de coordonare a protectiilor si de regim tranzient pe retele cu 50.000 de noduri.

In anul 1996 EDSA Micro Corporation a introdus sistemul "Bulletin Board System (BBS)" ce poate fi accesat prin modem de catre toti utilizatorii sistemului de programe EDSA din īntreaga lume, creāndu-se īn felul acesta o "Comunitate Internationala a Utilizatorilor de Programe EDSA"- toti utilizatorii de programe EDSA au acces imediat la noile variante ale programelor EDSA, la baza internationala de date (de echipamente) si suport tehnic on-line. Sistemul software BBS este distribuit īn mod gratuit tuturor utilizatorilor EDSA īnregistrati.

EDSA (www.edsa.com) este o companie certificata ISO 9001, iar programele de calcul sunt conforme cu: United States NRC codes:10CFR50 Appendix B, si 10CFR21, ASME NQA 1a-1989, ASME 2a-1990, ANSI/IEEE SES 610.12-1990 standard, precum si cu standardul NATO AQAP-13.

La ora actuala este singurul program profesional de calcul si simulare omologat pentru industria nucleara īn U.S.A.

Astazi īn lume pachetul de programe EDSA reprezinta un standard īn proiectarea automata, pornind de la proiectarea conceptuala si analiza la controlul īn timp real al procesului de functionare si īntretinere a sistemelor de transport si distributie a energiei electrice, printr-o abordare sistemica si proactiva bazata pe sisteme expert specializate.

In Martie 1998, EDSA Micro Corporation si General Atomics din U.S.A. au format un parteneriat exclusiv pentru dezvoltarea si implementarea unui sistem de control, simulare si monitorizare a performantelor sistemelor de distributie a energiei electrice īn timp real numit PALADIN.

Sistemul EDSA - PALADIN a introdus pe piata softului energetic noul concept de analiza si operare proactiva īn timp real a sistemelor de distributie a energiei electrice, fiind un pionier īn acest domeniu.

EDSA PALADIN - sistem de control īn timp real, bazat pe sisteme expert īn scopul optimizarii si reducerii costurilor globale totale de exploatare a sistemelor de distributie a energiei electrice. Acest sistem de control īn timp real consta īn modelarea, simularea, sesizarea, monitorizarea, analiza si controlul performantelor sistemului de distributie care īn mod continuu compara conditiile existente cu cele simulate si prescrise si cu cele nominale. PALADIN īn mod automat initiaza actiuni corespunzatoare de minimizare a pierderii alimentarii cu energie electrica a sarcinilor electrice vitale si īmbunatateste fiabilitatea globala a sistemului; īn acelasi timp se reduc considerabil costurile de īntretinere prin identificarea masurilor ce trebuiesc luate īn vederea evitarii regimurilor anormale si a avariilor ce pot produce pagube īnsemnate.

Īn 29 Mai 1998, Dassault Systems S.A. si EDSA Micro Corporation din U.S.A. au anuntat formarea unui parteneriat īn scopul integrarii pachetelor de programe EDSA cu sistemele Dassault CATIA-CAD/CAM Plant (CCPlant) solutions.

Sistemul integrat CCPlant permite crearea unui model numeric inteligent care descrie īn īntregime proprietatile, elementele de structura si toate echipamentele asociate unei fabrici. In felul acesta CCPlant reprezinta o noua generatie īn modelarea globala si tri-dimensionala a unei īntreprinderi/companii, vazuta ca si o entitate cu atribute prescrise si orientata obiect īn jurul unei baze de date unice ODBC. Fiecare obiect caracterizeaza functiile si atributele lui si opereaza īn strānsa corelare cu celelalte obiecte īn mediul real dat. Astfel, CCPlant reprezinta un instrument multi disciplinar si integrat īn proiectarea si analiza sistemelor de retele si instalatii, structuri mecanice, proiectare echipamente complexe, etc.

Pe data de 30 Mai 2000, EDSA Micro Corporation si Autodesk au īncheiat un protocol de colaborare pentru introducerea programului Autodesk Actrix Technical 2000 ca si interfata grafica inteligenta la pachetul de programe EDSA. Programul de grafica inteligenta Actrix Technical 2000 este un program inteligent de desenat, cu o tehnologie avansata, orientata obiect si ODBC si care va conduce la cresterea performantelor globale ale pachetului de programe EDSA. In toamna anului 2000 noua varianta EDSA 3.0 se va numi EDSA Technical 2000.

Din anul 2000, varianta EDSA 3.0, are īncorporat editorul grafic CATIA care va permite simularea spatiala īn 3 dimensiuni si 100% compatibilitatea cu programul PALADIN.

Astazi, pachetul de programe integrat EDSA este considerat unul din cele mai puternice programe īn domeniu, fiind caracterizat ca si " Five -star CAD for professionals" de catre revista Computer Shoper.

1.3. Facilitati:

Calculul Regimului Permanent:

EDSA permite calculul regimurilor permanente pentru sisteme trifazate si/sau monofazate cu unul sau mai multe noduri de echilibrare, sisteme simetrice si/sau nesimetrice compuse din

- retele de curent alternativ;

- retele de curent continuu;

- retele hibride (curent alternativ/curent continuu).

Metode

- Newton-Rapson;

- metoda decuplata rapida;

- Seidel - Gauss;

- metoda hibrida.

Algoritmul de calcul permite controlul tensiunii (voltage control) prin

- utilizarea ploturilor la transformatoare;

- utilizarea bobinelor de compensare sau a bateriilor de condensatoare;

- incarcarea reactiva a generatoarelor;

- orice combinatie a optiunilor de mai sus.

Transformatoarele de putere pot fi in regim de control a puterii reactive (modificarea ploturilor) sau un regim de control a puterii active (modificarea fazei). Sarcinile se pot modela sub forma de putere aparenta constanta, curent constant, impedanta constanta sau sarcini mixte sau "custom load" (combinarea sarcinilor).

In pachetul de programe pe aceeasi baza de date se poate folosi si programul de Active Power Flow care permite optimizarea incarcarii generatoarelor si repartitia optima a puterii active pe criteriul minimizarii pierderilor totale din sistem.

Utilizatorul poate defini pentru generarea raportului formatul dorit folosind optiunea Profesional Report Writer.

Programul de regim permanent furnizeaza urmatoarele rezultate:

- tensiunea la nod in modul si faza;

- puterile nodale active si reactive, generate si consumate;

- factorul de putere la noduri ;

- circulatiile de putere active si reactive din laturile retelei;

- circulatiile de curent prin laturile retelei;

- pierderile de putere, activa si reactiva, prin fiecare component de retea;

- incarcarile procentuale a liniilor electrice si a transformatoarelor īn raport cu sarcina maxima admisibila din linii si transformatoare;

- marcarea depasiri valorii acceptate pentru tensiune si curent;

- pozitia ploturilor transformatoarelor.

Calculul Curentilor de Scurtcircuit:

Modulul EDSA Short-Circuit Analysis permite calculul curentilor de scurtcircuit bazat pe algoritmele de calcul ANSI/IEEE (USA) sau IEC (Europa), functie de alegerea utilizatorului.

Standardele IEEE / ANSI folosite pentru calculul curentilor de scurtcircuit in sistemele de medie si inalta tensiune sunt:

- IEEE Std. C37.010-1979

- IEEE Std. C37.5-1979

- IEEE Std. 141-1993

- IEEE Std. 241-1990

- IEEE Std. 242-1986

- standardul IEC folosit pentru calculul calculul curentilor de scurtcircuit in sistemele de medie si inalta tensiune este IEC 60909.

tipuri de scurtcircuit: trifazat, monofazat, bifazat, bifazat cu pamāntare, cu sau fara rezistenta de defect);

calculul curentilor de scurtcircuit la un singur nod sau la toate nodurile;

Programul calculeaza curentii de scurtcircuit - modul si faza, contributiile la scurtcircuit (curent sau puteri), iar pentru scurtcircuitul īntr-un punct din sistem tensiunile reziduale in componente de faza si simetrice. In calculul curentilor de scurtcircuit se pot lua in considerare cuplajele mutuale dintre laturi.

Programul de scurtcircuit transmite in mod automat fisierul de rezultate la programul PDC si la AT (Advance Transient). La cererea utilizatorului se pot tipari:

- datele de intrare,

- componentele de secventa pozitiva (1), negativa (2), si zero (0) pentru noduri, laturi;

- curentii de scurtcircuit in unitati relative, amperi, kVA;

- contributia la curentul de scurtcircuit īn unitati relative, A, kVA,

- tensiunile reziduale nodale, īn unitati relative, V sau kV.

Dupa efectuarea calcului de scurtcircuit EDSA are doua module de raportare:

ANSI report;

IEC report.

Prin folosirea ANSI report se calculeaza:

valorile curentilor de scurtcircuit la primul ciclu;

curentul de intrerupere la intervale de timp specificate de utilizator (3, 5, 8 cicluri),

curentul de scurtcircuit minim,

stabilitatea mecanica a laturilor si nodurilor

solicitarile mecanice dintre laturi,

energia degajata de arcul electric la scurtcircuit,

curentii de scurtcircuit de varf.

In metoda IEC se calculeaza :

curentul initial de scurtcircuit I"k

curentul de scurtcircuit de varf Ip

curentul de scurtcircuit de intrerupere Ib

curentul de scurtcircuit stabilizat Ik

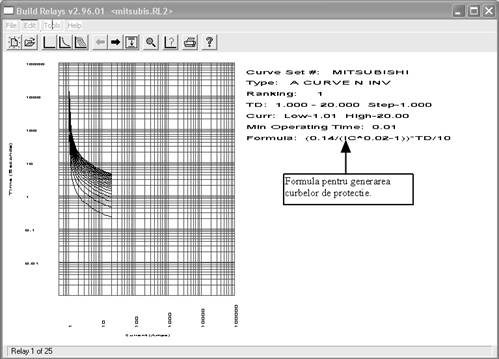

Alegerea si Coordonarea Dispozitivelor de Protectie prin relee:

- tehnologie automata de selectie;

- baza de date pentru curbe validata īn īntregime;

- coordonare īn retele trifazate, monofazate, de curent continuu;

- suporta studii multiple, 99 de scenarii pentru fiecare echipament de protectie;

- plotare curbe de protectie cu optiuni de generare;

- determinare usoara a raspunsului īn timp a releului la defect;

Simularea regimurilor tranzitorii;

- program de analiza a regimurilor tranzitorii puternic, robust si exact, proiectat pentru simulari dinamice detaliate a retelelor electrice. Acest program puternic permite specialistilor sa simuleze toate fenomenele si deformarile cunoscute.

Proiectarea Sistemelor de Pamāntare;

Dimensionarea Automata a Generatoarelor;

Repartitia Economica a Puterilor Active īn sistem;

Repartitia Economica a Puterilor Reactive īn sistem;

Analiza stabilitatii tranzitorii;

- solutie integrata de rezolvare a problemelor de stabilitate īntr-o retea electrica. Printre principalele facilitati ale programului de stabilitate a tensiunii este inclusa si posibilitatea selectarii flexibile a cresterii sarcinii īn sistem (arii, zone si bare), grupuri de generare definite de catre utilizator pentru dispecerat, selectie eficienta a cantitatilor monitorizate, solutii tehnice rapide si fiabile, si o robusta facilitate de printare pentru vizualizare. Nodurile sistemului si rezervele de putere reactiva din generatoare pot fi monitorizate īn īntreg sistemul, pe arii, pe zone sau individual

Dimensionarea Cablurilor din Paturi de Cabluri;

Calculul Mecanic al LEA;

Analiza Regimului de Pornire a Motoarelor Electrice;

Dimensionarea Conductelor Electrice;

Dimensionarea Sistemelor de Bare;

Determinarea Īncarcarii Electrice a Cablurilor si Regimul lor Termic;

Dimensionarea Automata a Transformatoarelor de Putere;

Analiza Armonica si Alegerea Automata a Filtrelor de Compensare;

Calculul Regimurilor Electromagnetice Tranzitorii (EMTAP);

Dimensionarea Bateriilor din Statii si/sau Posturi de Transformare;

Compensarea Factorului de Putere;

Interfete standard CAD;

Calculul Poluarii Electromagnetice /compatibilitate electromagentica;

Analiza Fiabilitatii Schemelor de Conexiuni ale Statiilor Electrice;

Analiza Fiabilitatii Sistemelor de Distributie;

Estimarea Sarcinii Electrice;

Calculul Constantelor Liniilor Electrice Scurte;

Calculul Constantelor Liniilor Electrice Lungi;

Editorul grafic

Editorul grafic (Actrix - Tehnical 2000) permite construirea rapida a schemei monofilare, iar prin tehnologia plug and socket permite verificarea continuitatii schemei precum si transmiterea informatiilor electrice de la sursa la consumator:

- functia coloring - alocarea unei culori (aleasa de utilizator) pentru fiecare nivel de tensiune;

- functia de zoom dinamic, zoom pe portiuni de retea;

- functii de hyperlink. Prin functia hyperlink se poate asocia schemei de conexiuni/desenului orice aplicatie Windows de tip *.doc, *.xls, *.ppt, *.odb si conectarea prin internet la orice site. Functia de hyperlink permite operarea pe internet si intranet;

- prin alegerea functiei de Back Annotation la schema de conexiuni se pot insera informatii text necesare cum ar fi bus identification, denumirea nodului, a liniei, a zonei, parametrii laturilor electrice sau orice cimp rezultat dintr-o aplicatie EDSA. Informatiile ce se insereaza pe schema de conexiuni reprezinta un Executive Summay pentru utilizatori;

- editorul grafic are acest direct la baza de date, la modulele de calcul si la rezultatele calculelor;

- permite modificarea starii elementelor componente de sistem (ON sau OFF);

- permite editarea si modificarea parametriilor elementelor de sistem precum si reprezentarea diferitelor tipuri de perturbatii: scurtcircuit trifazat, bifazat, monofazat, deconectare sau conectarea unei linii, deconectarea sau conectarea de sarcina electrica, de generatoare, precum si interventia dinamica a protectiei de curent, a protectiei de distanta, a releului de minima tensiune sau a releului de frecventa, precum si impactul dinamic a reglajelor sub sarcina a transformatoarelor de putere.

Editorul grafic - instrument puternic de desenat avand o biblioteca de simboluri grafice din domeniul electric mecanic, electronic. Simbolurile sunt obiecte cu baze de date asociata. Editorul grafic permite creearea de simboluri complexe cum ar fi structuri predefinite de posturi de transformare sau statii de transformare ce se creeaza de utilizator. EDSA are incorporat Visual Basic ceea ce permite definirea de noi aplicatii si automatizari a sistemului de programare.

Baza de date

Baza de date (BD) este de tip relational ODBC si permite comunicarea cu alte baze de date (Acces sau Oracle). BD este independenta si deschisa utilizatorului. Editorul permite editarea bazelor de date a componentelor de sistem, sortarea, raportarea si cautarea componentelor.

Organizarea bazei de date

BD este organizata pe o sectiune biblioteca care cuprinde informatiile echipamentelor din sistem (generatoare, motoare, transformatoare, linii, aparate de comutatie, relee). Sectiunea de BD cuprinde informatii privind structura topologica si modul de utilizare a componentei de sistem. In sectiunea biblioteca de date sunt descrise urmatoarele echipamente:

- linii electrice;

- bare colectoare;

- transformatoare si autotransformatoare de putere;

- echipamente de compensare sau absortie a puterii reactive;

- generatoare electrice;

- sisteme de reglaj automat din centralele electrice (Governor, AVR, PSS si SVC - static voltage controller);

- transformatoare de masura.

Modelele pentru liniile electrice, transformatoare si echipamente si sisteme de reglaj automat se bazeaza pe standardele IEC si IEEE. Transformatoarele de masurare, releele de protectie si liniile electrice furnizeaza informatiile specificatiilor tehnice anexate la caiteul de sarcini. Pachetul de programe EDSA EE_Plant 30000 permite modelarea unui sistem cu numar nelimitat de laturi, noduri, centrale electrice si cuplaje mutuale.

Editorul BD asigura functii de cautare, editare, verificare si raportare. De asemenea permite utilizatorului creearea de baze de date pentru noi componente si echipamente. Editorul BD prin sistemul Universal Logic Controller System (ULCS) permite creearea de modele noi pentru regulatoarele de sarcina (Governor), AVR si PSS. Segmentul de programe EDSA PDC tipareste informatiile legate de locul de inserare a releului de protectie, tipul releului, tip transformator de curent si setarile releului. Aceste rapoarte sunt disponibile in format electronic sau se pot exporta in aplicatiile Microsoft Office. Segmentul Data Checker verifica consistenta bazei de date si corectitudinea acesteia. EDSA contine un sistem pentru conectarea la sistemele SCADA.

Editorul BD permite exportul si importul datelor in diferite formate incluzind orice format de tip ODBC precum si importul, exportul in fisiere de tip *.txt, *.html, *.csw si *.xls. De asemenea include si formatul PSE. Sistemul baza de date - ODBC cu SQL este compatibil cu Spider si la cererea utilizatorului poate fi conectat cu sistemul Eurostag fara cost. BD este independenta de instrumentele analitice si este prevazuta cu Acces Control. Baza de date EDSA e verificata si validata conform standardului ISO 9000 si a standardului energiei nucleare din USA. Baza de date utilizata permite lucrul in retea locala LAN sau extinsa WAN.

Accesarea BD

Accesul la baza BD se face pe baza de parola functie de nivelul de acces. Sistemul BD prezinta un sistem de securitate si o evidenta a accesului la baza de date monitorizata la nivel de nume utilizator si data, ora, minut, secunda. La sistemul bazei de date EDSA se poate adauga orice cimp nou definit de utilizator care permite utilizatorului sa acceseze si sa controleze alte baze de date adaugate. Libraria se salveaza intern sau extern in functie de optiunea proiectului. Configurarea scenariului permite modificarea instantelor. Optiunea studiu de caz permite modificarea configuratiei scenariului.

In EDSA un proiect poate fi definit ca derivind din alt proiect, proiectul de referinta se numeste Parent Project, iar modificarile pe acest proiect genereaza Child Project.

Accesarea unui proiect se face pe baza de parola si a functiei de access a utilizatorului care poate fi: manager, writer, reader si none.

- managerul poate modifica baza de date si structura topologica a sistemului si defineste schimbarile ca aprobate.

- writer-ul pe baza de parola poate accesa baza de date, o poate edita si poate modifica structura topologica sau baza de date. Modificarile facute de writer sunt monitorizate pe nume de utilizator si data si apar in baza de date ca modificari neaprobate. Aprobarea modificarilor o poate face numai Project Manager.

- reader-ul are acces la acest nivel numai pe baza de parola si acesta poate numai sa editeze baza de date. Reader-ul are atributele de consultare a bazei de date.

- nivelul none nu permite accesul la baza de date.

1.5.3. Crearea bazei de date

In cadrul unei aplicatii CAD este foarte importanta crearea bazei de date, īn formatul bazei de date a aplicatiei respective, numita si libraria de echipamente a sistemului de calcul.

Baza de date se refera la informatiile de catalog ale echipamentelor electrice cu care se opereaza īn timpul proiectarii sau al studiilor de sistem.

a. transformatoare electrice

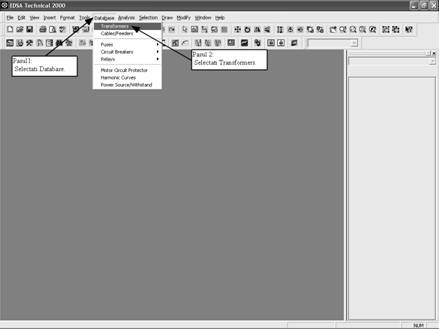

Figura 5.2

Pentru accesarea bazei de date a transformatoarelor se procedeaza conform celor prezentate īn Figura 5.2. Odata ce baza de date cu transformatoarele de putere este accesata, se deschide fereastra dialog prezentata īn Figura 5.3. In aceasta situatie se poate crea o noua baza de date (New), sau se poate deschide o baza de date existenta, Open.

Parametrii transformatoarelor sunt prezentati īn Figura 5.4. In cazul cānd se creeaza un nou fisier, se introduc datele transformatoarelor conform celor prezentate īn Figura 5.4.

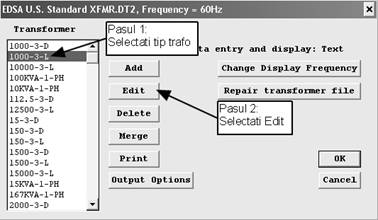

Figura 5.3. Dialog baza de date transformatoare

Figura 5.4. Editarea unei baze de date - Transformatoare electrice

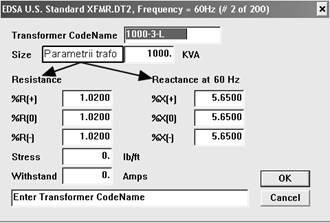

Figura 5.5. Parametrii transformatoarelor:

Rezistenta de secventa directa (+), inversa (-) si homopolara/zero (o);

Reactanta de secventa directa (+), inversa (-) si homopolara/zero (o); curentul primar maxim admisibil, īn A (With Amps)

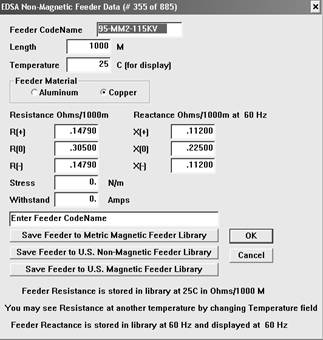

b. linii electrice (feeders)

Se procedeaza ca si in cazul transformatoarelor, ferestrele de dialog fiind asemanatoare. In figura 5.6 se prezinta parametrii pentru liniile electrice.

Figura 5.6 Parametrii liniilor electrice:

Tip/cod linie;

Rezistenta de secventa directa (+), inversa (-) si homopolara/zero (o);

Reactanta de secventa directa (+), inversa (-) si homopolara/zero (o);

c sigurante electrice (fuses)

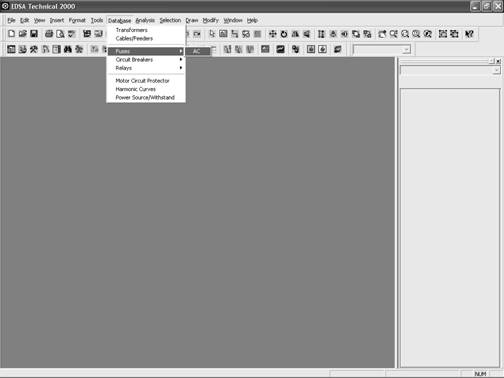

Figura 5.7. Dialogul pentru accesarea bazei de date a sigurantelor:

AC - sigurante īn curent alternativ; DC - sigurante īn curent continuu

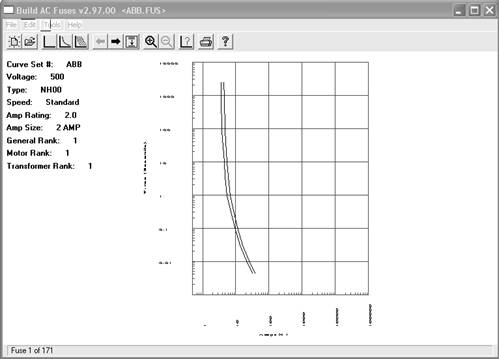

Figura 5.8. Parametrii si caracteristica i-t a sigurantelor (tip ABB)

d. intreruptoare (circuit breakers)

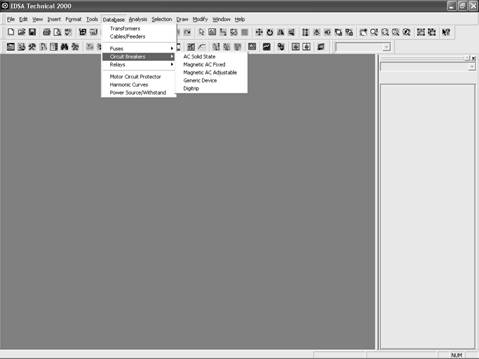

Figura 5.9. Dialogul pentru accesarea bazei de date īntreruptoarelor

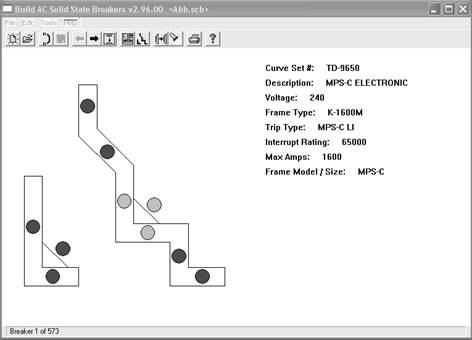

Figura 5.10. Parametrii si caracteristica i-t a īntreruptorului tip ABB

e. relee de protectie (relays menu)

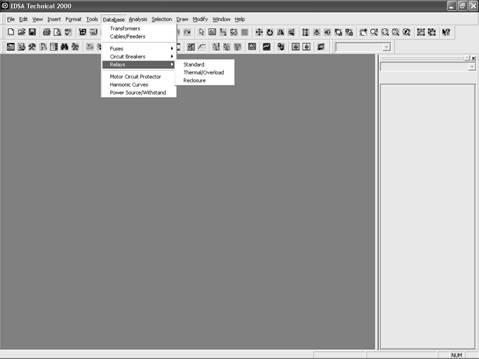

Figura 5.11. Dialogul pentru accesarea bazei de date a releelor electrice

Figura 5.12. Parametrii si caracteristica i-t a unui releu electric tip Mitsubishi.

f. dispozitiv pentru protectia circuitelor motoarelor electrice (motor circuit protectors)

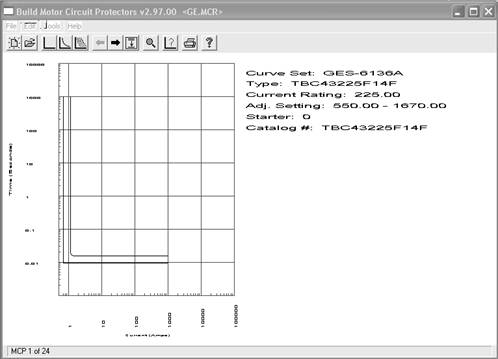

Figura 5.13. Parametrii si caracteristica i-t a unui dispozitiv de protectie a circuitelor

motoarelor electrice
