Constituie o strucura liniara reprezentata in schema logica.

Structura alternativa

In pseudocod :

DACA conditie

ATUNCI actiune1

ALTFEL actiune2

Structura repetitiva

Figura 1.5. Structura repetitiva cu test initial

Structuri repetitive cu test initial

			Se evalueaza conditia de test (figura 1.5.). Daca aceasta este indeplinita, se executa ACTIUNE1. Se revine apoi si se testeaza iar conditia. Daca este indeplinita, se executa (se repeta) ACTIUNE1, s.a.m.d. Abia in momentul in care conditia nu mai este indeplinita, se trece la executia ACTIUNE2 Astfel, cat timp conditia este indeplinita, se repeta ACTIUNE1. In cazul in care, la prima testare a conditiei, aceasta nu este indeplinita, se executa  ACTIUNE2. Astfel, este posibil ca ACTIUNE1 sa nu fie executata niciodata

Observatie : actiune2 este de fapt actiunea care urmeaza structurii repetitive motiv pentru care in pseudocod se poate scrie :

CAT TIMP conditie

REPETA actiune

Exisa si situatii in care se stie de la inceput de cate ori se va repeta o anumita actiune. In aceste cazuri se foloseste tot o structura de control repetitiva cu test initial. Se utilizeaza un contor (numeric) pentru a tine o evidenta a numarului de executii ale actiunii. De cate ori se executa actiunea, contorul este incrementat.

In pseudocod :

PENTRU contor=val_ini LA val_finala [PAS]

REPETA actiune;

Structura repetitiva cu test final:

In pseudocod :

REPETA actiune PANA CAND conditie

Grafuri neorientate

Graf neorientat= o pereche de multimi =(V, E)unde V este o multime finita nevida de elemente numite noduri iar E o multime de perechi neordonate din V, numite muchii. Notam graful cu G=(V, E).

Intr-un un graf G=(V, E) neorientat relatia binara este simetrica: (v,w)IE atunci (w,v) IE

Nod = element al multimii V, unde G=(V, E) este un graf neorientat.

Muchie = element al multimii E ce descrie o relatie existenta intre doua noduri din V, unde G=(V, E) este un graf neorientat;

In figura alaturata:

V= sunt noduri

E= sunt muchii

G=(V, E)=(, )

Adiacenta: Intr-un graf neorientat existenta muchiei (v,w) presupune ca w este adiacent cu v si v adiacent cu w.

In exemplul din figura de mai sus varful 1 este adiacent cu 4 dar 1 si 3 nu reprezinta o pereche de varfuri adiacente.

Incidenta = o muchie este incidenta cu un nod daca il are pe acesta ca extremitate. Muchia (v,w) este incidenta in nodul v respectiv w.

Grad = Gradul unui nod v, dintr-un graf neorientat, este un numar natural ce reprezinta numarul de noduri adiacente cu acesta (sau numarul de muchii incidente cu nodul respectiv)

Nod izolat = Un nod cu gradul 0.

Nod terminal un nod cu gradul 1

Daca un graf neorientat are m muchii atunci suma gradelor tuturor nodurilor este 2m

In orice graf G exista un numar par de noduri de grad impar

Lant = este o secventa de noduri ale unui graf neorientat G=(V,E), cu proprietatea ca oricare doua noduri consecutive din secventa lant sunt adiacente:

L=[w₁, w₂, w₃,. . ,w_n] cu proprietatea ca (w_i, w_i+1)IE pentru 1£i<n.

Lungimea unui lant = numarul de muchii din care este format.

Lant simplu = lantul care contine numai muchii distincte

Lant compus= lantul care nu este format numai din muchii distincte

Lant elementar = lantul care contine numai noduri distincte

Ciclu = Un lant in care primul nod coincide cu ultimul.

Ciclul este elementar daca este format doar din noduri distincte, exceptie facand primul si ultimul. Lungimea unui ciclu nu poate fi 2.

Graf partial = Daca dintr-un graf G=(V,E) se suprima cel putin o muchie atunci noul graf G'=(V,E'), E'Ì E se numeste graf partial al lui G (are aceleasi noduri si o parte din muchii).

G G1 este graf partial al lui G

Subgraf Daca dintr-un graf G=(V,E) se suprima cel putin un nod impreuna cu muchiile incidente lui, atunci noul graf G'=(V',E'), E'Ì E si V'ÌV se numeste subgraf al lui G.

G G1 este subgraf al lui G

Graf regulat = graf neorientat in care toate nodurile au acelasi grad;

Graf complet = graf neorientat G=(V,E) in care exista muchie intre oricare doua noduri.

Numarul de muchii ale unui graf complet este: nr*(nr-1)/2.Unde nr este numarul de noduri

graf complet. Nr de muchii: 4x(4-1)/2 = 6

Graf conex = graf neorientat G=(V,E) in care pentru orice pereche de noduri (v,w) exista un lant care le uneste.

graf conexnu este graf conex

Componenta conexa = subgraf al grafului de referinta, maximal in raport cu proprietatea de conexitate (intre oricare doua varfuri exista lant);

graful nu este conex. Are 2 componente conexe:

1, 2 si 3, 4, 5, 6

Lant hamiltonian = un lant elementar care contine toate nodurile unui graf

L=[2 ,1, 6, 5, 4, 3] este lant hamiltonian

Ciclu hamiltonian = un ciclu elementar care contine toate nodurile grafului

C=[1,2,3,4,5,6,1] este ciclu hamiltonian

Graf hamiltonian = un graf G care contine un ciclu hamiltonian

Graful anterior este graf Hamiltonian.

Daca G este un graf cu n>=3 noduri astfel incat gradul fiecarui nod este mai mare sau egal decat n/2 atunci G este hamiltonian

Lant eulerian = un lant simplu care contine toate muchiile unui graf

Lantul: L=[1.2.3.4.5.3.6.2.5.6] este lant eulerian

Ciclu eulerian = un ciclu simplu care contine toate muchiile grafului

Ciclul: C=[1.2.3.4.5.3.6.2.5.6.1] este ciclu eulerian

Graf eulerian = un graf care contine un ciclu eulerian.

Conditie necesara si suficienta: Un graf este eulerian daca si numai daca oricare varf al sau are gradul par.

Arbori

Definitia 1: Se numeste Arbore cu radacina = graf neorientat conex fara cicluri in care unul din noduri este desemnat ca radacina. Nodurile pot fi asezate pe niveluri incepand cu radacina care este plasata pe nivelul 1.

Radacina = Nod special care genereaza asezarea unui arbore pe niveluri; Aceasta operatie se efectueaza in functie de lungimea lanturilor prin care celelalte noduri sunt legate de radacina.

Descendent = intr-un arbore cu radacina nodul y este descendentul nodului x daca este situat pe un nivel mai mare decat nivelul lui x si exista un lant care le uneste si nu trece prin radacina.

Descendent direct / fiu = intr-un arbore cu radacina nodul y este fiul (descendentul direct) nodului x daca este situat pe nivelul imediat urmator nivelului lui x si exista muchie intre x si y.

Ascendent = intr-un arbore cu radacina nodul x este ascendentul nodului y daca este situat pe un nivel mai mic decat nivelul lui y si exista un lant care le uneste si nu trece prin radacina.

Ascendent direct / parinte = intr-un arbore cu radacina nodul x este parintele (ascendentul direct) nodului y daca este situat pe nivelul imediat superior (cu numar de ordine mai mic) nivelului lui y si exista muchie intre x si y.

Frati = intr-un arbore cu radacina nodul x este fratele nodului y daca au acelasi parinte.

Frunza intr-un arbore cu radacina nodul x este frunza daca nu are nici un descendent direct

Metode de memorare a arborilor

Cum un arbore este un caz particular de graf neorientat inseamna ca poate fi reprezentat ca un graf. De aici rezulta ca pentru reprezentarea unui arbore se pot utiliza:

Metode specifice grafurilor:

-matricea de adiacenta

-liste de adiacente

Metode specifice arborilor:

-prin legaturi de tip TATA. Arborele se reprezinta sub forma unui vector t cu n componente (n reprezinta numarul de noduri). Daca t[i]=k atunci nodul I este descendent al nodului k. Daca nodul I este varf atunci t[i]=0.

Fie arboreal din figura:

unde nodul 1 este radacina. Atunci vectorul de tip tata este:

Legatura de tip TATA se mai numeste si legatura cu referinte ascendente.

Legatura de tip TATA este determinata si de modul in care am ales nodul radacina. Spre exemplu daca vom considera nodul 4 ca fiind radacina vom obtine o alta solutie.

Metode de parcurgere:

Metodele de parcurgere sunt cele specifice grafurilor: in adancime si in latime.

TABLOURI UNIDIMENSIONALE

DECLARAREA TABLOURILOR

Numim tablou o colectie (grup, multime ordonata) de date, de acelasi tip, situate intr-o zona de memorie continua (elementele tabloului se afla la adrese succesive). Tablourile sunt variabile compuse (structurate), deoarece grupeaza mai multe elemente. Variabilele tablou au nume, iar tipul tabloului este dat de tipul elementelor sale. Elementele tabloului pot fi referite prin numele tabloului si indicii (numere intregi) care reprezinta pozitia elementului in cadrul tabloului.

In functie de numarul indicilor utilizati pentru a referi elementele tabloului, putem intalni tablouri unidimensionale (vectorii) sau multidimensionale (matricile sunt tablouri bidimensionale).

Ca si variabilele simple, variabilele tablou trebuie declarate inainte de utilizare.

Modul de declarare:

tip nume_tablou[dim_1][dim_2].[dim_n];

unde: tip reprezinta tipul elementelor tabloului; dim_1,dim_2,,dim_n sunt numere intregi sau expresii constante intregi (a caror valoare este evaluata la compilare) care reprezinta limitele superioare ale indicilor tabloului.

TABLOURI UNIDIMENSIONALE

Tablourile unidimensionale sunt tablouri cu un singur indice (vectori).

Daca tabloul contine dim elemente, indicii elementelor au valori intregi din intervalul [0, dim-1]

Un element al unui tablou poate fi utilizat ca orice alta variabila. Adresarea unei componente se face proin indicele ei, trecut intre paranteze drepte. Se pot efectua operatii asupra fiecarui element al tabloului, nu asupra intregului tablou.

Exemple:

int vect[20]; /* declararea tabloului vect, de maximum 20 de elemente, de tipul int. Elementele tabloului vect sunt : vect[0], vect[1], ., vect[19] - date de tip int*/

double p,q,tab[10]; // declararea variabilelor simple p, q si a vectorului tab de maximum 10 elemente, tip double

#define MAX 10

char tab[MAX]; /*declararea tabloului tab, de maximum MAX (10) elemente de tip char*/

Consideram declaratia tabloului v cu maxim 6 elemente de tip int

int v[6];

Elementele tabloului pot fi initializate prin atribuire:

v[0]=100;

v[1]=101;

v[2]=102;

v[3]=103;

v[4]=104;

v[5]=105;

Exemplu:

double alpha[5], beta[5], gama[5];

int i=2;

alpha[2*i-1] = 5.78;

alpha[0]=2*beta[i]+3.5;

gama[i]=aplha[i]+beta[i]; //permis

gama=alpha+beta; //nepermis

Variabilele tablou pot fi initializate in momentul declararii:

declaratie_tablou=lista_valori;

Valorile din lista de valori sunt separate prin virgula, iar intreaga lista este inclusa intre acolade:

Exemple:

int v[6]=;

double x=9.8;

double a[5]=;

La declararea unui vector cu initializarea elementelor sale, numarul maxim de elemente ale tabloului poate fi omis, caz in care compilatorul determina automat marimea tabloului, in functie de numarul elementelor initializate.

Exemplu:

char tab[]=;

[0] [3]

float data[5]=;

[0] [4]

Citirea elementelor unui vector:

double a[5];

int i;

for (i=0; i<5; i++)

Sau, pentru un vector cu n componente (n£

double a[20]; int i, n;

cout<<"Dim. Max. ="; cin>>n;

for (i=0; i<n; i++)

Pentru simplitate, se pot considera elementele vectorului incepand cu pozitia 1. In acest caz, primul element al tabloului ramane neutilizat, iar valoarea sa este cea alocata implicit la compilare.

double a[20]; int i, n;

cout<<"Dim. Max. ="; cin>>n;

for (i=1; i<=n; i++)

Afisarea elementelor unui vector:

cout<<"Vectorul introdus este:n

for (i=0; i<n i++)

cout<<a[i]<<' ';

PROBLEME

In schema logica si program

Probleme de logica:

PL1-pg250

Doi prieteni,Mircea si Dan dupa cursul de matematica s-au dus la bar.Brusc,Mircea l-a intrebat pe Dan:

Cat de mare este numarul cifrelor in suma numarului cifrelor din suma numarului de cifre in 4444la puterea4444?

-Oh!trebuie sa fie foarte mare,spuse Dan.

-Nu cred.Voi cumpara atatea cutii de bere pentru tine.

-Nu glumi,nu poti fi atat de bogat.Dar, oricum!

-Hai,imi pot permite 50000 de lei pentru asta!

-OK!S-a facut!

Cate cutii de bere a cumoarat Mircea?

#include<conio.h>

#include<iostream.h>

#include<math.h>

void main()

while(k!=0)

while(c!=0)

cout<<'a cumparat'<<p<<'cutii de bere';

getch();

Pl6-pg252

Am gasit doua numere:unul de trei cifre si altul de doua cifre.Daca impartim A la B catul rezultat este egal cu suma cifrelor divizorului,iar in restul este un numar de doua cifre constand din cifrele divizorului in ordine inversa.Daca se inmulteste restul cu catul si apoi se incrementeaza cu divizorul,atunci numarul de trei cifre obtinut va consta din cifrele deimpartitului in ordine inversa.

Gasiti numerele A si B.

#include<conio.h>

#include<iostream.h>

void main()

getch();

Alte probleme

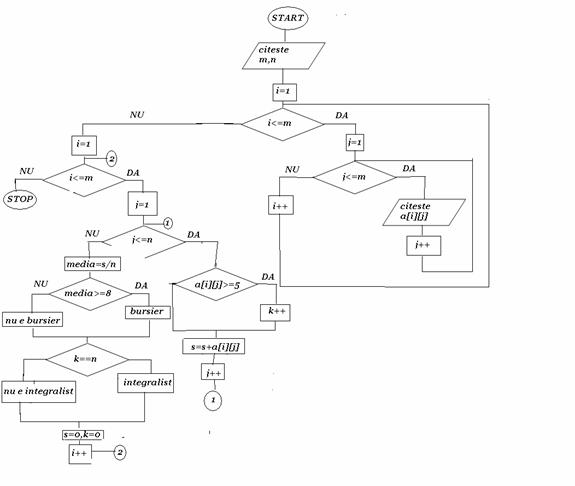

O matrice m*n cu m studenti si n discipline.Matricea contine notele studentilor.Sa se determine:

a)studentii integralisti(notele>=5)

b)studentii bursieri(media>=8)

#include<conio.h>

#include<iostream.h>

#include<string.h>

void main()

media=s/n;

if(media>=8)

cout<<'studentul'<<i<<'este bursier'<<endl;

else

cout<<'studentul'<<i<<'nu este bursier'<<endl;

if(k==n)

cout<<'studentul '<<i<<'este integralist'<<endl;

else

cout<<'studentul '<<i<<' nu este integralist'<<endl;

s=0;k=0;

}

getch();

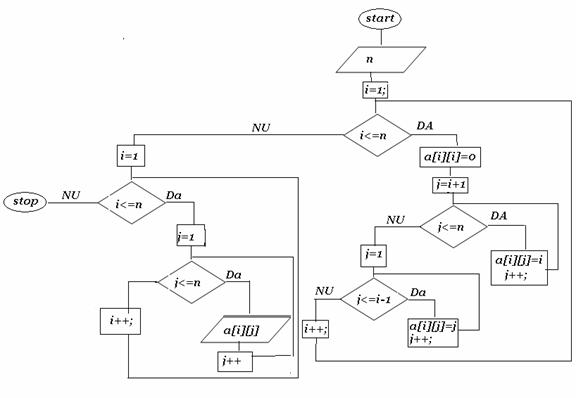

Sa se construiasca o matrica astfel incat pe diagonala principala sa fie valoarea 0, in zona de deasupra diagonalei principale sa fie valoarea liniei iar in zona de dedesuptul diagonalei principale sa fie valoarea coloanei.

void main()

for(i=1;i<=n;i++)

getch();

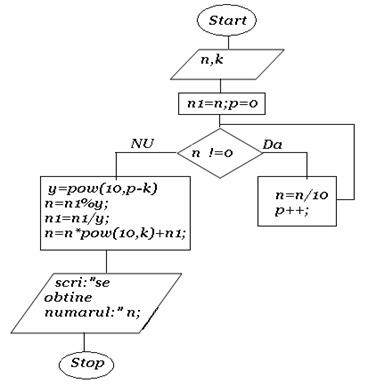

Se da un numar n cu maximum 9 cifre si k prin care se primeste un numar natural (k<=9).Sa se modifoce numarul n astfel incat primele k cifre din n de la stanga sa ajunga ultimele cifre ale lui n.Sa se afiseze numarul astfel obtinut.

Exemplu:

n=

k=4 deci numarul 7462 va trece la coada lui n.Se va afisa numarul 934

#include<conio.h>

#include<iostream.h>

#include<math.h>

void main()

int y=pow(10,p-k);

n=n1%y;

n1=n1/y;

n=n*pow(10,k)+n1;

cout<<"se obtine numarul" <<n;

getch();

A fost odata un taran sarac.Intr-o zi el a gasit o samanta.A pus-o in pamant, si minune:dupa ce a rasarit a inceput sa creasca in inaltime,in fiecare zi cate un metru!Dupa doua zile apare un mugur cu o noua ramura si apoi in fiecare zi mai apare cate o ramura.Fiecare ramura noua creste si inmugureste la fel ca prima.Dupa cateva zile taranul taie planta si are dificultati in a numara ramurile si a masura lungimea lor totala.

Taranul va roaga sa-il ajutati:el va spune numarul de zile dupa care a taiat planta si voi sa ii spuneti cate ramuri are si ce lungime totala obtine daca ar pune cap la cap toate ramurile?

Exemplu:dupa 5 zile planta are 4 ramuri totalizand 12 metrii.(problema din cartea de Algoritmi si structuri de date, pagina 261, problema 6)

#include<conio.h>

#include<iostream.h>

void main()

}

nz=nz2;

l=nz+2*nr-1;

cout<<'numarul de ramuri este '<<nr<<' si lungimea totala a plantei este de ' <<l<<"m";

getch();

Sa se interschimbe elementele unui vector astfel incat primul element sa fie ultimul, al doilea element sa fie penultimul, al treilea sa fie antepenultimul etc.

Exemplu:

Vectorul v=(1,2,3,4,5) cu 5 elemnte va fi v=(5,4,3,2,1);

#include<conio.h>

#include<iostream.h>

void main()

for(i=1;i<=p;i++)

cout<<v[i]<<' ';

getch();

Sa se scrie un program care citeste o matrice si calculeaza apoi suma elementelor fiecarei linii pe care o depune apoi intr-un vector avand un numar de elemente egal cu numarul de linii.

Operatia de gasire a max in vectorul astfel obtinut,sa se afiseze numarul liniei care prezinta suma maxima si valoarea respective.
