In
momentul in care o statie din retea doreste sa transmita date, preia
token-nl si il converteste intr-nn cadru de date pe care il transmite in retea.
Acest cadru de date circula in retea, fiecare statie retransmite aceste date in
Hirnl inelului lar statia desTmntie copiaza acest cadru de date in nienione. In
momentul in care cadrul trrmis se intoarce inapoi la statia care 1-a trrmis,
statia respectiva elibereaza un nou token de acces in retea.
Retelele
Token Ring opereaza la viteze de 4 sau 16 Mbps, dar
costurile scazute si usurinta in exploatare a retelelor Ethernet au facut ca
standardul Token Ring sa fie din ce in ce mai putin utilizat in noile
implementari de retea din zilele noastre.
Echipamente de retea
Dispozitivele
care sunt interconectate intr-o retea se numesc gazde
de retea sau, pe scurt, gazde (hosts). Exista o serie intreaga de
dispozitive ce
pot exista intr-o retea, dar elementele de baza intr-o retea simpla sunt
unnatoarele: eel putin doua calculatoare, o interfata de retea (placa de retea)
instalata pe fiecare calculator in parte, un mediu de conexiune (tipic un
cablu, dar exista si conexiuni fara fir - wireless) si un sistem de
operare de
retea (Unix, Linux, Windows 95, 98, 2000, XP, NT sau Novell Netware).
De asemenea. majoritatea retelelor poseda si un hub sail un switch pentni interconectarea gazdelor din retea. Prezentam in continuare pe scurt ecliipamentele de baza dintr-o retea.
Placa de retea

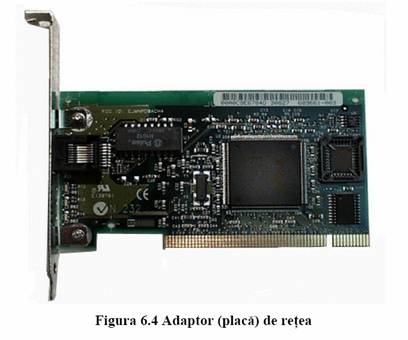

Placa
de retea (figura 6.4). denunrita si interfata de retea sau adaptor
de retea sail JV7C (Network Interface Card), reprezinta mi element de baza
intr-o retea de calculatoare. avand in vedere ca orice calculator conectat la
retea trebuie sa posede un astfel de adaptor. Placa

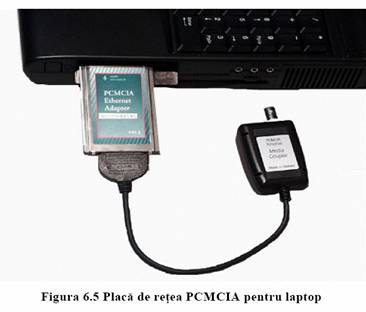

de retea este o placa cu
circuite electronice sau o placa PCMCIA (pentru laptop - figura 6.5) si are
rolul de a asigura conexiunea la retea a unui echipament (calculator
imprimanta. etc.). Fiecare placa de retea are o adresa unica. numita si adresa
fizica sau adresa MAC /Media Accea Control).
Atunci cand se alege o placa
de retea pentru un calculator sau pentru alt dispozitiv pe care vrem sa
11
conectam la o retea trebuie sa luam
in considerare urmatoarele:
Tipul retelei (Ethernet. Token Ring, etc.):
n Tipul mediului de conexiune (cabin coaxial, libra optica, cabin
UTP sau legatura wireless):
Tipul magistialei de sistem (PCI, ISA etc.).
Echipamente gazda intr-o retea
Toate
calculatoarele, iiidiferent de tipul lor. iinprimantele sail
serverele conectate la o retea se numesc gazde (figura 6.6).

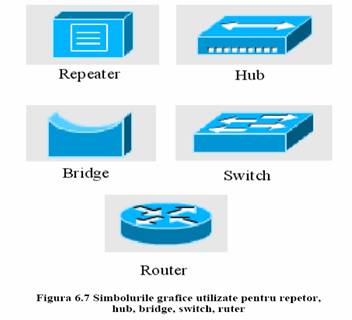

RepeToriil (repealer)
Un
echipament foarte simplu hitalnit in retele este repetorul
(repeater-ul), dispozitiv care nu face altceva decat sa amplifice si sa
regenereze senmale la nivel de biti de-a lungul retelei. Aceste echipamente
se intalnesc atunci cand se doieste extinderea dimeiisiunii niaxime pentm
tipul de cablu respectiv si prezinta din punct de vedere constructiv nn port
de intrare si un port de iesire.
Hub-ul
Hub-ul
actioneaza tot la nivel de bit si de regenerate a semnalelor.
fiind denumit, de fapt. repetor multi-port, deoarece prezinta un port de
intrare, dar mai multe porturi de iesire. Introducerea unui hub in retea
creeaza un punct de conexiune centrala (la care sunt legate toate gazdele) si
mareste fiabilitatea. Hub-urile pot fi de mai multe tipuri. unele fiind hub-uri
active, ce folosesc energie electrics penrni a regenera semnalele. in timp alte
hub-uri smit hub-uri pasive care doar impart semnalele la mai multi
utilizatori. Hub-urile pasive nu re venerea z;i bitii. un extind lungimea
cablarii
si nu permit ca doua sau mai multe gazde sa fie conectate pe acelasi segment
de cablu. Exists, de asemenea. si hub-uri inteHgente, care pot fi programate
pentru a se administra traficul in retea.
Bvidge-ul
Bridge-ul
actioneaza la un nivel superior (nivelul 2 din modelul OSI.
model pe care il vom prezenta in sectiunea 6.2.3), conectand doua segmente
de retea. De asemenea. un bridge filtreaza traficul in retea pe baza adreselor
MAC. regula generala fiind urmatoarea: traficul local (ce provine din acelasi
segment de retea) este mentinut local iar traficul din afara segmentului de
retea este directionat in afara segmentului de retea. Un bridge creeaza si
administreaza niste tabele de adrese MAC pe baza carora poate face filtrarea
traficului dupa regula de mai sus.
Switch-ul
Switch-ul
este tot un echipament de retea ce actioneaza la nivelul 2
din modelul OSI. fiind denumit si bridge multi-port. Deciziile de
directionare a traficului din retea se fac tot pe baza adreselor MAC.
comutarea semnalelor transmise facandu-se catre portul unde este conectat
calculatorul destinatie (eel caruia i se adreseaza pachetul de date).
Switcli-urile arata oarecm asemanator cu un hub dar administreaza
transmisiunile de pachete de date mult mai eficient. combinand capacitatea
de conectivitate a hub-ului cu reglarea traficului din retea (pe care o face un
bridge) la nivelul fiecaiui port de couexiune.
Router-ul
Router-iil
este un echipament de retea mai complex (si mai scmnp. de
asemenea) ce actioneaza la nivelul 3 din modelul OSI. Acest dispozitiv
poate lua decizii de directionare a pachetelor de date din retea pe baza de
clase de adrese logice i adrese IP), putand conecta diferite tehnologii de
nivel
2 OSI. cum
ar fi Ethernet. FDDL Token Ring etc. Routerele
reprezinta
elementele centrale ale Internetului. ele examineaza pacbetele de date de
intrare si le directioneaza cane interfetele respective de iesire. Un router
este
asemanator cu un calculator, avand procesor, memorie, interfete de
intrare/iesire, avand deci putere de procesare si de luare a unei decizii de
directionare a unui pachet de date catre o anumita interfata pe baza unor asa
numiteprotocoale de rutare.
|
