Procedura de creare a adnotarilor in ArcMap

Procedura de creare a adnotarilor in ArcMap

Urmariti pasii prezentati in continuare pentru a edita adnotari asociate la diferite elemente in ArcMap.

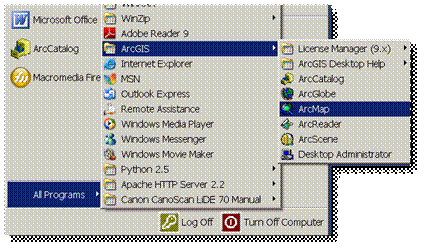

Pas1. Deschideti aplicatia ArcMap.

Pas2. Din meniul standard al aplicatiei, dati click pe View, si alegeti Toolbars pentru a deschide bara de instrumente cu care veti lucra in vectorizarea elementelor de tip linie: drumuri, rauri. Apoi bifati bara de instrumente EditareLinie.

Bara de instrumente EditareLinie, va fi afisata in interfata aplicatiei ArcMap. Aceasta contine instrumentele si comenzile principale pe care le veti utiliza in vectorizarea elementelor.

Descriere EditareLinie:

  Butonul Add Data-permite aducerea layer-elor in harta.

Comanda Start Editing-permite inceperea unei sesiuni de editare in ArcMap.

Instrumentul Edit Tool-permite selectarea si editarea elementelor in harta.

Comanda Snapping-permite deschiderea mediului de Snapping. Se foloseste aceasta optiune pentru a stabili locatiile exacte relativ la alte obiecte.

Comanda Merge-permite unirea mai multor obiecte intr-unul singur.

Comanda Stop editing-permite incetarea sesiunii de editare.

Instrumentul Sketch Tool-permite adaugarea de puncte, vertecsi sau segmente in cadrul unei schite.

Fereastra Attributes-permite vizualizarea, modificarea si introducerea atributelor pentru elementele selectate ce apartin de layer-ul aflat in sesiunea de editare.

Butonul Zoom In-permite afisarea elementelor la o scarea mai mare.

Instrumentul Pan-permite navigarea in cadrul hartii, prin tragerea display-ului in directia dorita cu ajutorul mouse-ului.

Butonul Full Extend-permite realizarea unui zoom astfel incat sa vizualizati intreg arealul reprezentat in harta.

Butonul Zoom Out-permite afisarea elementelor la o scarea mai mica.

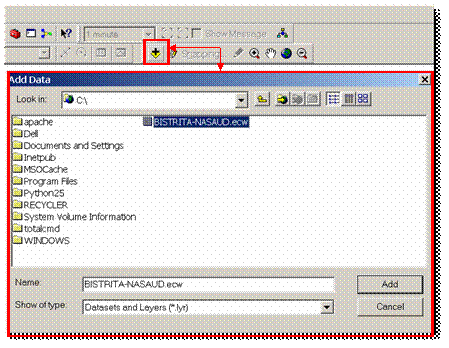

Pas 3. Din bara de instrumente EditareLinie, dati click pe butonul Add Data pentru a aduce in ArcMap imaginea ORTOFOTO corespunzatoare judetului, pe baza careia veti vectoriza elementele de tip linie.

Pas 4. Similar pasului anterior, aduceti in ArcMap si layer-ul in care veti salva elementele de tip linie pe care le veti vectoriza si de asemenea layer-ul Annotation.

Veti avea reprezentate in partea stanga a aplicatiel ArcMap, in tabelul de continuturi:

layer-ul cu imaginea Ortofoto

layer-ul in care veti salva elementele noi vectorizate: Drumuri, Rauri

layer-ul care va retine adnotarile asociate noilor elemente vectorizate: Annotation

Pas 5. Vizual si utilizand alte resurse disponibile, precum harti, atlasuri, informatii online, identificati in harta elementul (exemplu: drum) al carui traseu urmeaza sa il vectorizati.

Utilizati instrumentele Pan si Zoom de pe bara de instrumente EditareLinie, pentru a naviga in harta la elementul respectiv.

Nota: Instrumentul Pan, va ajuta sa va deplasati in cadrul hartii cu ajutorul mouse-ului, iar instrumentul Zoom, afiseaza harta la o scara mai mare.

Zoom In Pan Zoom Out

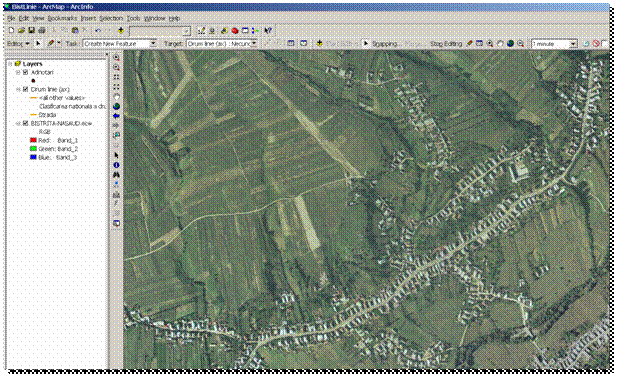

Pas 6. Veti avea reprezentat in harta, traseul ce urmeaza a fi vectorizat.

Pas 7. Vectorizarea elementelor de tip linie se va face intr-o sesiune de editare in ArcMap.

Pe bara de instrumente, EditareLinie, dati clic pe comanda Start Editing, pentru a incepe o sesiune de editare.

Pas 8. Veti porni de asemenea si bara de instrumente Editor, care va va ajuta in procesul de editare.

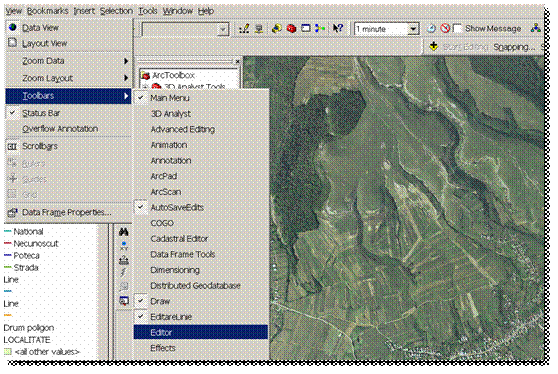

Dati click pe tab-ul View din meniul standard, alegeti Toolbars si bifati optiunea Editor, pentru a activa bara de editare.

Pas 9. In bara de editare, in caseta Task (tipul sarcinii), selectati din lista derulanta optiunea Create New Feature (Creati un element nou), iar pentru Target (layer-ul tinta), selectati layer-ul ce va contine elementele vectorizate de tip linie.

Layer-ul target trebuie sa fie de tip linie.

Pas 10. Avand in vedere faptul ca in anumite cazuri vectorizarea presupune continuarea unor elemente deja create, pentru a evita erorile ce pot sa apara in editare, veti seta optiunea de Snapping pentru sesiunea de editare.

In bara de instrumente EditareLinie, dati click pe comanda Snapping.

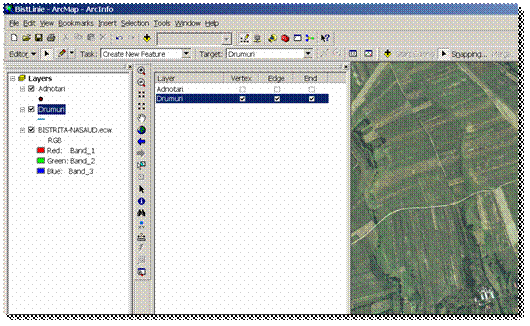

In noua fereastra bifati optiunile de snapping la vertex, end si edge, pentru layer-ul target . Odata setati acesti parametrii, inchideti fereastra de snapping.

Pas 11. Incepeti vectorizarea traseului, printr-un click cu instrumentul sketch tool de pe bara de instrumente EditareLinie, pe acesta.

Veti continua sa adaugati vertecsi, urmarind traseul in harta vizual, pana la finalizarea acestuia.

Nota:

Utilizati instrumentele Pan si Zoom din bara de instrumente EditareLinie, pentru a va deplasa in harta pe parcursul vectorizarii.

Daca la un moment dat, intrerupeti vectorizarea traseului, cand reveniti asupra a ceea ce ati vectorizat pentru a continua, cu instrumentul Sketch tool selectat, plasati cursorul mouse-ului pe ultimul vertex adaugat, astfel incat sa se realizeze Snap la acesta.

Dati click pe acest vertex si continuati vectorizarea.

Pas 12. Odata parcurs intregul traseu, finalizati schita elementului prin dublu-click.

Alternativ, puteti finaliza schita si prin apasarea tastei F2 dupa ce adaugati ultimul vertex.

Deoarece vectorizati drumul pe margini, in mod absolut analog pasului 13, trasati si cealalta margine si finalizati conform cu pas 12.

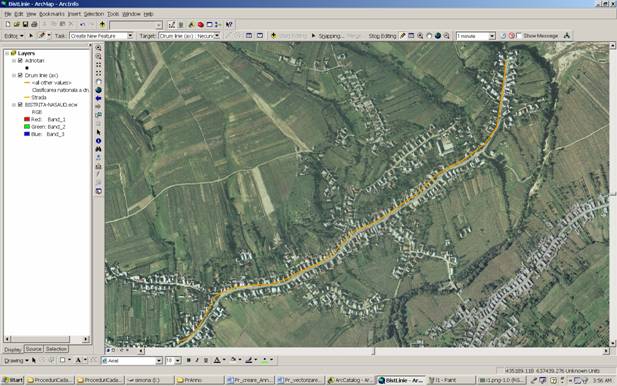

Veti avea reprezentate in harta cele doua linii care reprezinta traseul elementului vectorizat.

Pas 13. Selectati ambele linii digitizate, cu ajutorul mouse-ului si tinand tasta Shift apasata, poi dati click pe butonul Attributes , localizat in bara de instrumente EditareLinie.

Fereastra Attributes va permite modificarea sau editarea valorilor atributelor pentru obiectele selectate, din cadrul layerelor aflate in sesiunea de editare.

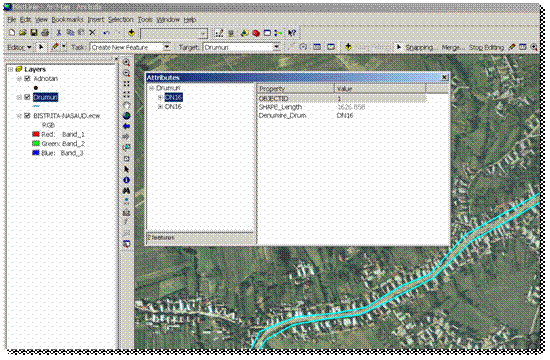

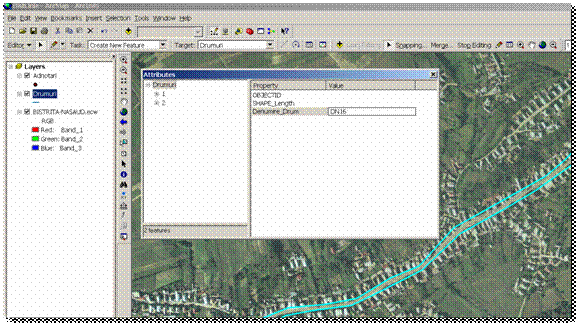

Pas 14. Se deschide fereastra Attributes, iar aici, avand selectat layer-ul din partea stanga a ferestrei, in coloana Value, din partea dreapta, veti edita atributele liniilor vectorizate, pentru fiecare camp din coloana Property.

De exemplu: Denumire_Drum DN16

Nota: Veti introduce atributele o singura data, acestea fiind automat reactualizate pentru ambele linii selectate, din layer-ul aflat in sesiunea de editare.

Pas 15. Veti obtine traseul, reprezentat in harta prin cele doua linii vectorizate ce pot fi identificate dupa denumirea acestora.

In continuare, veti adauga acestui element, adnotarea corespunzatoare.

Pas 16. Ramaneti in sesiunea de editare, si in bara Editor, in caseta Task (tipul sarcinii), selectati din lista derulanta optiunea Create New Feature (Creati un element nou), iar pentru Target (layer-ul tinta), selectati layer-ul ce va contine adnotarile.

Layer-ul target trebuie sa fie de tip punct.

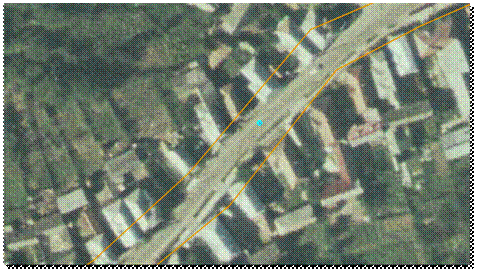

Pas 17. In bara de instrumente EditareLinie, dati click pe instrumentul Sketch Tool , si digitizati un punct intre cele doua linii vectorizate anterior.

Pas 18. Acestui punct ii veti asocia adnotarea corespunzatoare traseului vectorizat.

Avand punctul digitizat selectat, dati click pe fereastra Attributes, pentru a introduce atributele.

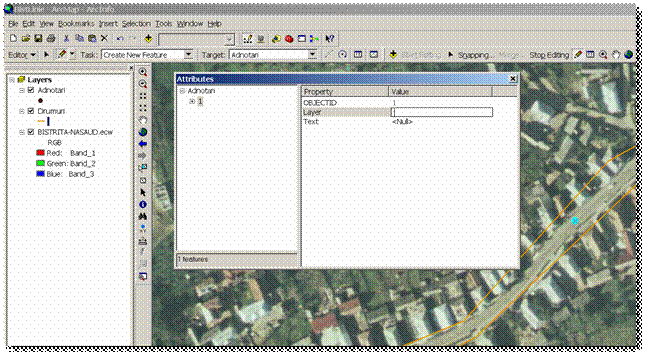

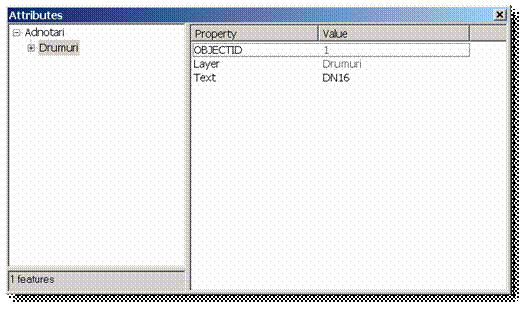

Pas 19. In fereastra Attributes, in coloana Value, introduceti urmatoarele atribute:

• Pentru campul Layer, introduceti numele layer-ului in care ati salvat traseul: Drumuri;

• Pentru campul Text, introduceti adnotarea corespunzatoare traseului vectorizat.

Pas 20. Dupa ce ati introdus atributele punctului, inchideti fereastra Attributes.

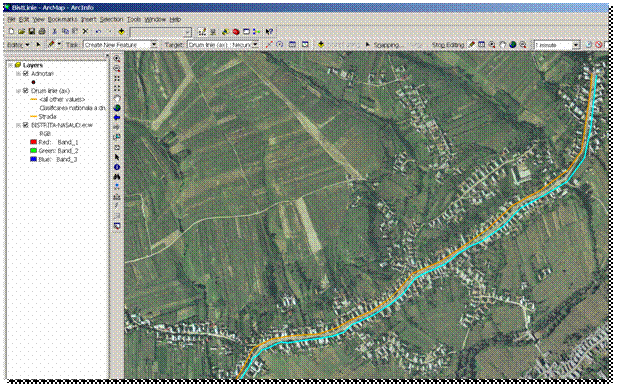

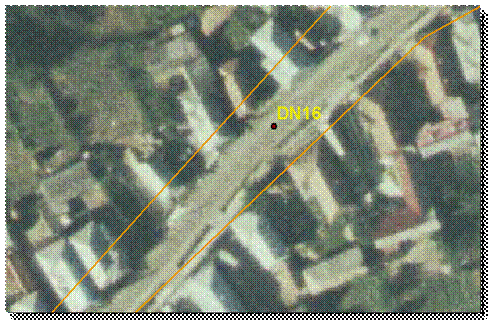

Traseul digitizat anterior, va avea atasata aceasta adnotare.

Pas 21. Salvarea editarilor.

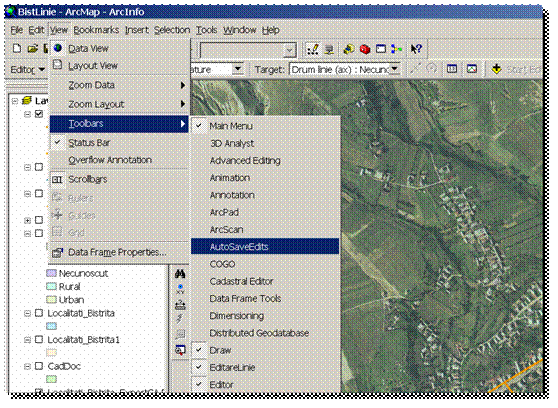

Pentru a salva editarile si documentul de harta pe care il aveti in lucru veti folosi bara de instrumente AutoSaveEdits. Pentru activarea acestei bare de instrumente mergeti in meniul View –Toolbars si bifati bara de instrumente AutoSaveEdits.

Cu ajutorul acesteia puteti fixa intervalul de timp la care se vor realiza salvarile editarilor si respectiv a documentului de harta.

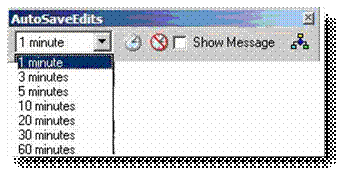

Pas 22. Pentru stabilirea intervalului de timp pentru salvarea editarilor, alegeti din lista derulanta intervalul de timp dorit din optiunile afisate.

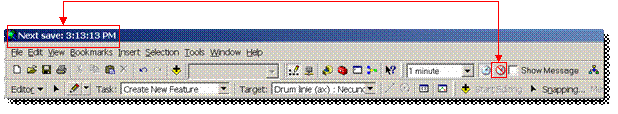

Dupa selectarea timpului, apasati butonul pentru pornirea timer-ului. In momentul in care ati activat timer-ul pentru salvarea editarilor, titlul documentului se va schimba, afisand ora la care va fi urmatoarea salvare a documentului.

Pas 23. Daca doriti sa dezactivati timer-ul pentru salvarea automata, apasati butonul.

Salvarea automata a documentului de harta se face apasand butonul .

Pasul 23.Va aparea o fereastra in care sunteti intrebati daca porniti salvarea automata a documentului de harta. Apasati butonul Yes si in fereastra MXD Auto Save selectati optiunea Automatically save.

Pentru sectiunea Select how often to save alegeti optiunea de timp convenabila pentru salvarea automata a documentului de harta.

Pasul 24. La incheierea sesiunii de editare mergeti in bara de instrumente EditareLinie – si alegeti optiunea Stop Editing.
