Prin tehnica transmisiei se īntelege maniera īn care semnalele electrice sunt transportate pe retea.
Tehnicile comune sunt:
banda de baza (care principial este o tehnica digitala)
banda larga (care principial este o tehnica analogica).
Tehnica de banda larga difera de cea legata de banda de baza prin aceea ca prima are capacitatea de a trafica informatii simultane prin canal, pe acelasi mediu, īn timp ce a doua nu.
Protocolul de acces este metoda pe care fiecare statie de lucru o utilizeaza pentru a cāstiga acces īn cadrul transmisiei datelor.
In cadrul unui LAN dat, toate statiile trebuie sa foloseasca acelasi protocol de acces.
Cele mai uzuale protocoale de accea la mediu sunt:
acces multiplu cu ascultarea mediului
asculatare mediului si detectarea coliziunilor (CSMA/CD)
inel cu jeton (token pasing)
(i) Transmisia īn banda larga
In acest caz, dupa cu s-a vazut, semnalul care se transmite este analogic si se obtine prin modularea unei purtatoare de catre semnalul de date, acest lucru realizāndu-se cu modemuri care vor fi descrise mai tārziu.
Un mediu de banda larga poate fi format din oricare din mediile de transmisie amintite mai sus. Cu un astfel de sistem de pot realiza viteze mari de transmisie sī pputem avea mai multe canale de banda larga permitānd realizarea de comunicatii integrate sau multimod (text, voce, imagini).

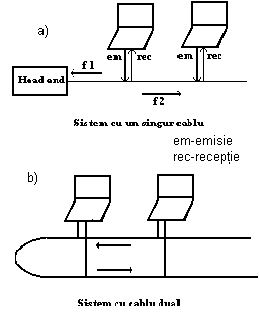

Fig. 2 Metode de transmisie
Un aspect important din punct de vedere economic, īl constituie faptul ca transmisiile īn banda larga se pot baza pe utilizarea tehnologiei existente a televiziunii prin cablu (CATV) care face disponibila o latime de banda foarte mare. Un sistem de distributie de banda larga este mai īntāi partajat prin tehnici de multiplexare cu divizarea frecventei (FDM). In cadrul benzilor de frecventa (canale FDM) se pot utiliza tehnici de acces diverse. Un astfel de mediu este denumit policanal.
Pentru reteaua tip magistrala este nevoie de o frecventa de emisie si una de receptie daca se utilizeaza un singur fir. Translatia de frecventa este efectuata de un dispozitiv remodulator care se gaseste la capatul magistralei head-end (Figura 2.a)
Se poate folosi pentru emisie si receptie aceeasi frecventa, dar īn acest caz este nevoie de doua fire, unul pentru emisie si altul pentru receptie (Fig.2.b).
(ii) Transmisia īn banda de baza
Spre deosebire de transmisia de banda larga aceasta nu presupune o modulare pe o frecventa purtatoare si se elimina necesitatea modemurilor. Informatia este codificata numeric si plasata direct pe cablu ceea ce introduce unele limitari de viteza si de distanta.
Este esential de observat ca doar un singur semnal de informatie poate fi prezentat la un moment dat īntr-un astfel de mediu fara a aparea o distorsionare. Cu alte cuvinte, īntr-o transmisie īn banda de baza, mediul de legatura este utilizat ca un singur canal.
Codificarea
numerica a informatiei, folosita uzual īn transmisiile īn
banda de baza, este codificarea
|
