SCADA MICRODISPECERAT
VERSIUNEA 2.0 pentru OS MS WINDOWS NT/2000
UTILIZATOR. DESCRIEREA SISTEMULUI DE COMANDĂ
Sisteme de comanda
Severomoravskį energetika, a. s.
Ostrava, septembrie 2002, actualizat īn decembrie 2005
SCADA MICRODISPECING - UTILIZATOR . DESCRIERE
Fara acordul prealabil īn scris din partea departamentului Sisteme de comanda al societatii Severomoravskį energetika, a. s. (īn continuare doar SME) este interzisa copierea sau multiplicarea oricarei parti a prezentei lucrari, īn orisice mod, este interzis transferul acesteia īn alta forma sau cu alte mijloace.Exemplare ale īntregii lucrari sau ale capitolelor specificate pot fi comandate la adresa:Severomoravskį energetika, a. s., departament Řķdicķ systémy, 28. řķjna 152, 709 02 Ostrava.
Informatiile prezentate nu iau īn considerare brevetele tertilor. Denumirile aferente programelor si alto 12312d314m r producte si firme utilizate īn documentatie pot fi ocrotite přin marca depusa sau īnregistrate de marcile proprietarilor respectivi. Toate marcile īnregistrate sau marcile comerciale utilizate īn acest document sunt bunurile proprietarilor lor, prin utilizarea lor nefiind periclitate drepturile de autor.
Copyright © sisteme de comanda,septembrie
Severomoravskį energetika, a. s., 28.řķjna 152, 709 02
Ostrava
Telefon 596 673 247, Fax 596 674 666
https://www.sme.cz
CUPRINS
Introducere
Descriere de baza a sistemului
Figuri
Planse
Esantioane
Putere disponibila
7. Jurnal
8. Ferestre
9. Special
Help
Telecomanda
Intrarea datelor telemetrice īn sistem
Acces la date
Observatii
Anexe
Sisitemul de comanda al statiilor electrice si al retelelor de curent de tensiune foarte īnalta, īnalta si joasa tensiune este creat de un complex de mijloace tehnice si de program. Face posibila o comanda sigura si eficienta a tehnologiei de la centrul de dispecerat, integreaza sistemele de comanda din statiile electrice si din retele īntr-un tot unitar, ofera imaginea actuala a tehnologiei comandate, datele istorice, eventual si datele predicate. Creaza suportul de pregatire, comanda operativa si evaluare ulterioara a functionarii.
SCADA Microdispecing (īn continuare Mdisp) este un sistem de comanda prin calculator pentru monitorizarea, comanda si evaluarea proceselor īn timp real care se preteaza mai ales la comanda retelelor electrice de tensiune foarte īnalta, īnalta si joasa tensiune, pentru aplicatii īn statiile electrice si dispecerate. Acest product SW este aplicat de 12 ani cu succes si īn mod eficient īn centrele de dispecerat si la statiile electrice, īn acelasi timp īnsa, este mereu perfectionat si dezvoltat de catre angajatii societatii SME a.s.; unele module de SW sunt furnizate de surse externe. Crearea si īntretinerea SW Mdisp care functioneaza pe platforma sistemului operational Windows NT/2000 al firmei Microsoft, este realizat mai ales īn centrul de dezvoltare Borland Delphi. Mijloacele de programare actioneaza pe un HW standard accesibil, pe calculatoare de tip IBM PC, nu necesita nici un HW sau SW special. Programul sistemului de comanda Mdisp se prezinta cu un maxim de modularitate si deschidere. Interfata de baza pentru accesul la date este de nivelul DLL si COM/DCOM. Generarea sistemului se efectueaza prin completarea datelor īn tabele si prin editorul grafic si desenul schemelor grafice. Atribute īnsemnate ale sistemului sunt fezabilitatea, aplicare facila, capacitate de a se conecta la sistemele altor furnizori, o īntretinere eficienta, orientare spre utilizator. Sistemul este solutionat modular, suficient de adaptabil, cu posibilitate de extindere si permite o conectare fara probleme la alte sisteme. Asigura o accesibilitate maxima la datele din sistemele de comanda integrate. Sistemele de comanda ale statiilor electrice si ale centrelor de dispecerat sunt integrate īn LAN si WAN SCADA. Īn centrul de dispecerat sistemul este solutionat standard cu un anumit surplus de HW. Aceasta redundanta asigura si īn cazul caderii a unui, eventual, a mai multor elementi, accesibilitatea functiilor si a datelor, limitari minime sau zero pentru utilizatorii sistemului de comanda. Īn sistem este posibil servisul la distanta si accesul de utilizator, inclusiv accesul prin Intranet. Pentru a asigura o administrare eficienta si sigura a sistemului, a datelor unitare si a iesilor pentru utilizator este foarte importanta orientarea spre un model central unitar al īntregii retele electrice. Īntr-un sistem de comanda prin dispecerat este actuala imaginea telemetrica, eventual manual īnregistrata, a tuturor retelelor de 110 kV comandate, a retelelor de īnalta tensiune si a retelelor de joasa tensiune. Este asigurata accesibilitatea maxima a datelor din fiecare sistem de comanda integrat. Īn cazul īn care sistemul superior nu este accesibil, sistem obisnuit īn centrul de dispecerat, se lucreaza cu o copie locala a datelor. Īn aceasta perioada limita consta doar īn faptul ca īn sistemele subordonate nu este posibila crearea sau editarea datelor transmise (accesibile); datele telemetrice ramān actuale. La rezolvarea comunicarii cu alte sisteme se folosesc interfetele de comunicare standard de intrare/iesire. Mdisp poate functiona si ca un intermediar īntre diferite instalatii care reciproc sunt absolut incompatibile, aceasta si prin cāteva sisteme conectate īmpreuna prin protocoale de comunicare diverse. Mdisp dispune de implementarea suportului de comunicare TG 800 Master si Slave (punct-punct, tranzit, emulatia liniei), IEC 870-5-101/103, MDXL, CVM Modbus, DMS, DO100, SAIA S-Bus, si altele. O mare atentie este acordata asigurarii datelor, mai ales īn timpul comenzii cānd este posibila si evaluarea conditiilor de blocare. Īn caz de necesitate de a se conecta la un alt sistem este posibila utilizarea uneia din comunicatiile - suport de serie directa, interfata COM/DCOM, TCP/IP - UDP, eventual se poate crea si introduce īn sistem un alt tip de comunicatie. Este creata si pusa la dispozitie conectarea on-line cu Estimatorul (inclusiv transmiterea topologiei statice si dinamice), cu sistemele de Predictiune a sarcinei, a Masurarilor comerciale si a Calculelor de retea; aplicatia este īn SME.
Din punctul de vedere al utilizatorului se poate prezenta o scurta tecere īn revista a modulelor si a functiilor celor mai importante ale sistemului de comanda Mdisp:

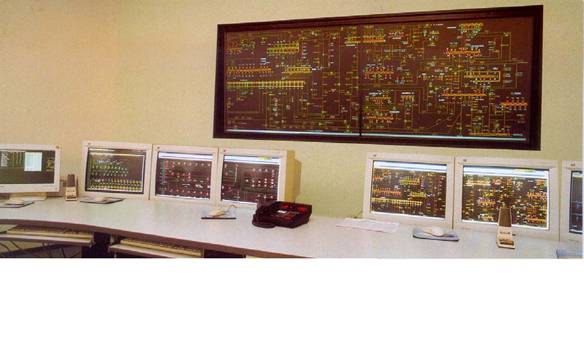

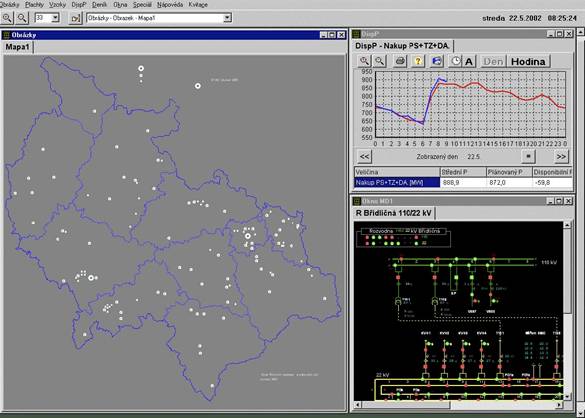

Figuri. Schemele statiilor electrice si ale retelelor cu starile actuale si valorile masurarilor, cu posibilitatea de a introduce semne si comentarii, cu comanda, cu posibilitatea modificarii scarii de vizualizare si cu conectare la alte scheme.
Jurnal. Protocolul modificarilor si a anunturilor de alarma cu posibilitati largi de filtrare īn scopul afisajului, confirmarea modificarilor, introducerea comentariilor, cu posibilitatea prelucrarii ulterioare off-line a datelor arhivate.
DispP. Modulul estimeaza automat valorile de lucru actuale si planificate, acorda suport managementului comercial ( dispeceratului) īn timp real.
Planse. Tabele sinoptice actuale si de arhiva ale masurarilor īn sectiuni orare, ale valorilor de sarcina maxime, minime si medii, inclusiv arhivarea si prelucrarea off-line cu vizualizarea valorilor īn tabele si grafice.
Esantioane. Modulul modeleaza si arhiveaza masurarile īn intervale de 15 secunde cu prelucrarea si vizualizarea evolutiei valorilor īn grafice, aceasta on-line si off-line.
Calcule finalizate modificatoare. Aceasta functionalitate permite īn mod eficient, rapid si sigur generarea si īntretinerea sistemului de comanda si a iesirilor automate pentru a fi afisate chiar atunci cānd se prelucreaza un numar mare de semnale, sustine caracterul sinoptic al sistemului din punct de vedere al utilizatorului īn cursul cumularii modificarilor, permite ca de la nivelul dispeceratului sa fie comandate retele electrice extinse.
Simularea conectarilor. Utilizatorul poate seta configuratia ceruta, modelul, reteaua cu calculul ulterior automat al topologiei si evaluarea (colorare etc.) a unei parti din retea si a locurilor de livrare fara tensiune, īntreruperile.
Colorarea schemeleor. Īn functie de diferite criterii se pot colora schemele statiilor electrice si a retelelor, de ex. īn functie de modul de conectate sau de surse, adica cu sublinierea conectarii la nodul de alimentare definit, etc.
Accesare prin web. Paginile utilizeaza avantajele unui HTML dinamic si a scriptelor VB īn colaborare cu componentii ActiveX, componentii necesari, īn caz de nevoie, se trag automat pe PC-ul utilizatorului, accesul la datele SCADA este posibil prin Internet/Intranet, inclusiv posibilitatea accesului mobil prin modemul GSM.
Mdisp-ul este un sistem de comanda relativ simplu si rapid aplicabil care se preteaza mai ales la statiile electrice si centrele de dipecerat. Permite realizarea solutiilor eficiente si oportune sub aspect tehnic atāt pentru statiile electrice mici cāt si pentru cele mari, la toate nivelele de tensiune. Este deschis si adaptabil, comunicatia cu alte sisteme se poate realiza prin interfetele de serie dar si prin conectare la retea. Posibilitatile sistemului sunt evidente mai ales din utilizarea aplicatiei īn cadrul SME, unde se realizeaza conectari cu diferite sisteme de informatii si de comanda īn cadrul SME si īnafara acesteia. Solutionarea īn baza sistemului de comanda Mdisp, atāt sub aspectul HW cāt si SW, prezinta un raport reusit īntre valoarea de īntrebuintare si pret. Sistemul se poate īntretine si dezvolta bine si eficient, solutionarea garanteaza protectia investitiilor.
Aceasta documentatie de utilizator a sistemului de comanda Mdisp respecta aplicatia īn cadrul societatii SME mai ales sub aspectul utilizatorilor din cadrul dispeceratelor. Īn mod adecvat se poate utiliza si la statiile electrice unde se aplica Mdisp pe platforma sistemului operational Windows NT sau Windows 2000, ca si pentru aplicatiile īnafara SME. Aceasta documentatie de utilizator este completata īn forma anexelor, eventual īn alta forma, pentru aplicatii concrete sau pentru grupuri de utilizatori.
|
