STRUCTURA GENERALA A UNUI SISTEM DE CALCUL

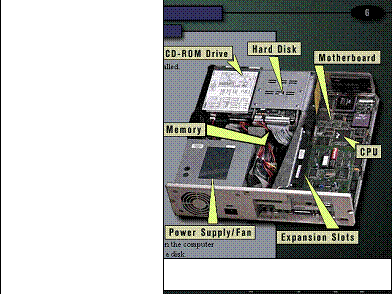

STRUCTURA FIZICA

                           Defectiuni  fizice ale-solutii

             Sursele de alimentare (Power suply) se  defecteaza rar si e foarte scumpa  repararea lor. Ele  folosesc la carcase  nituri , deci desfacerea ei se face cu  o masina de gaurit .

Exista o siguranta  fuzibila  care  o protejeaza  la suprasarcina .Sursele  de alimentare  pot fi  reglate  ca tensiune  de iesire  prin intermediul  unor potentiometre . Verificarea  se poate realiza  cu becuri  de 12V(2,1Asi 25W) in 4  socluri  legate  in paralel  pt a obtine  sarcina dorita ( acest  lucru pt sursa de+12V) pot folosi 757f53h   8 becuri  legate  in paralel  dar de putere  mai mare (2,75A).

        Pentru  sursa   de +12V pot lega  rezistori  de 6W si  50W  in numar  de 6 ce consuma  2A si 24W.

        O alta solutie  este  autotransformatorul  cu care  pot stimula  o scadere   a tensiunii  in retea pt a vedea  reactia  calculatorului  cand apare  mesajul "parity check ".

       Testerul  PC POWERCHECK  poate verifica  sursa de alimantare  prin  intremediul  unor  leduri  care  detecteaza  tensiunile  prea mari  sau  prea mici , fiind de fapt  o placa  care  are o mufa unde intra  conectorii  de abza  ai placii de baza ( ordinea  conectorilor  e importanta ).

      Miscarea  unitatii  centrale  in timpul  functionarii  calculatorului  e interzisa  pt ca  se distruge hard discul  .

      Tastatura : daca tastatura  nu mai functioneaza  deloc  sau  actionarea  fiecarei  taste  conduce  la eroare ( sau la caracter  incorect )  atunci  cablul  e cauza defectiunii ( pot introduce  un cablu  de rezerva ) dar tastarea lui  se face  si cu  un  multimetru  acustic  care nu da continuitatea  si apare mesajul ( din BIOS  se transmite ) "Keyboard  stuck  key failure "( eventual  o tasta  blocata ) sau "3xx unde xx  e codul  tastei defecte ).

     Se compune  din cablu  extern  care intra  intr-o baza  , placuta  cu leduri  conectata  cu un cablu  intern , picior ( unde se sustine ) , capac  superior  si taste .

Mouse-ul : miscarile  bilei sunt  tranformate  in semnale  electrice  care se transmit  calculatorului  prin intermediul  cablului . Bila este  in contact cu  doua role ( pentru interpretarea  miscarii  pe axa Ox si OY) care sunt conectate  la mici  discuri care permit  sau nu trecerea  luminii  detectate  de senzori  optici  care urmaresc  modul  in care  lumina  infrarosie  clipeste  dupa cum patrund  razele .                  Cand mouse-ul  are praf se produce  deplasarea  brusca  a sagetii , curatarea  se face cu o butelie  de aer comprimat  sau cu o solutie  pt  contacte electrice . Driverul pentru mouse  este mouse.com iar in config . sys  trebuie sa apara  DEVICE =DOS\MOUSE.SYS.

      Daca nu s-a instalat  driverul  apare  un mesaj  ca mouse-ul  nu e conectat .

Monitorul : caracterizat  prin  tub catodic  ca la televizoare ( cu vid ) la un capat   ecranul  are un  tun  de electroni iar  la celalalt capat  un strat  de fosfor , tun care  prin incalzire  emite un fascicol de  electroni  spre celalalt  capat adica caz in care  fosforul  straluceste  persistent  prin intermediul  unei raze  ce  trece  de la  stanga  la dreapta  si de  sus in jos  iar viteza  acesteia  ( raza  de  baliere ) este reglata  de punctele  unde  am imagine  si unde  loveste , are o  intensitate  diferita  iar daca  este  de 70  de ori pe secunda  atunci  este  de 70Hz. Daca monitorul  sau adaptorul  pentru monitor  e defect ele se inlocuiesc  cu totul .

In interiorul  monitoarelor  se  mentin tensiuni foarte mari  in condensatoare  si ele  trebuie  descarcate  cand  se repara .

Placa de sunet : pot intra  in conflict cu  alte  dispozitive   accepta numai  IRQ7,9,10,11(windows sound  System ) existind  o corespondenta clara intre  port , canal DMA si intreruperi  de exemplu  tastatura are  COM 1,NA(ca DMA ) , si IRQ4.

     Difuzoarele  se conecteaza  in placa , sunt alimentate  la placa  de sunet  avem : IRQ7,DMA1,(adresa 220 )  trebuie sa am  driverul  incarcat  in CONFIG.SYS   daca nu aud  semnalul  numai intr-o boxa . Daca calculatorul se blocheaza  inseamna  ca am conflicte  cu canalul  DMA  care acelasi canal mai apare  la alta  componenta .Stim ca , canalele  de 16 biti  se afla  in DMA5,6 sau 7  sau daca  nu incerc  DMA 3 . In Config . Sys  apare DEVICE =C:\PASTUDIO \MVSOUND .Sys __ D:5__Q:7___S:1,220,1,5___M:1,330,2__J:0(daca  J:0 inseamna  joysticul dezactivat  si activat  daca J:1).

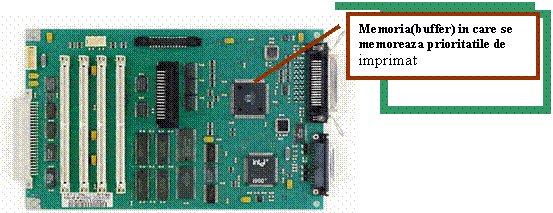

    Imprimanta :poate sa I se defecteze sistemul optic,partea mecanica(din plastic),capetele se stica(daca nu se pune hirtie buna ramin scame in imprimanta si chiar pe capete care se usuca cu cerneala cu tot si astfel se strica capetele de citire). In interiorul imprimantei se afla un montaj electronic care contine circuite integrate care inteleg comanda data de calculator atunci cind se imprima ceva si care memoreaza mai multe comenzi succesive de imprimare stiindu-se chiar si prioritatile si informatiile atunci cind microprocesorul e mai rapid ca imprimanta

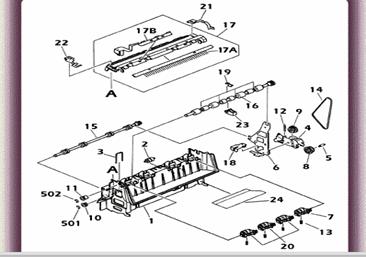

  In interior imprimanta mai dispune si de un cuptor unde se usuca cerneala si care are mai multe auxiliare prezentate alaturat:

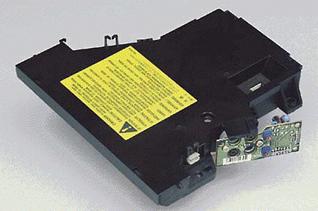

Imprimantele laser dispun de un dispozitiv special de imrimare si de uscare al cernelii   ca mai sus(stinaga).Se mai poate strica mecanismul de tractare(tragere) a hirtiei cate este prezentat dreapta(mai sus).Atunci cind dispozitivul in care intra hirtia nu e inchis bine imprimanta nu functioneaza iar daca hirtia nue pusa corespunzator ea se poate bloca in interiorul

 imprimantei  :

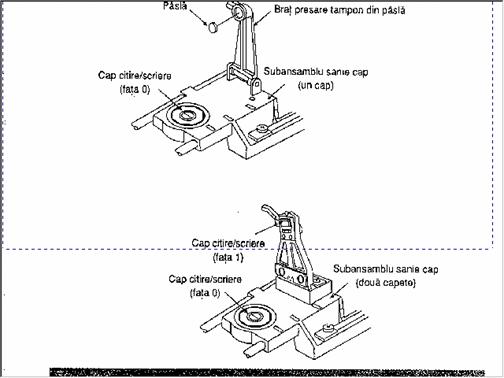

Unitatile de discheta:pot avea defectiuni mecanice sau capetele de citire scriere a le acestora au praf caz in care se curata cu o dicheta speciala(disk cleaner) si cu solutie speciala.Structura sa interna este:
