Schema bloc a unei placi de baza

Câteva exemple.

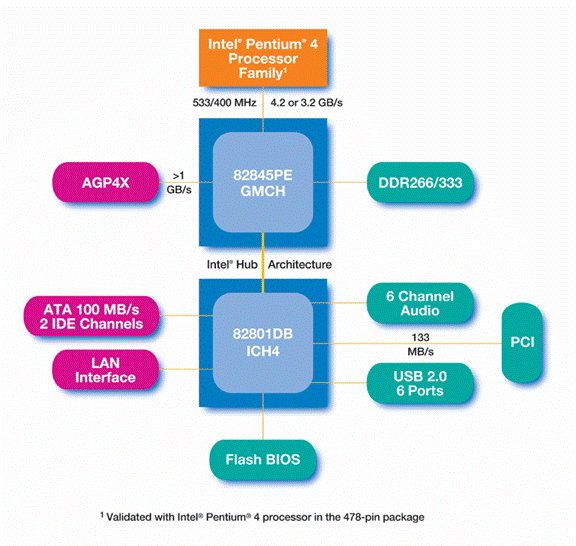

2.1 ABIT IT7 (MAX 2 VERSION 2)

Familia de chipset-uri Intel 845 este pâinea si untul alegerilor pentru sistemele desktop P4. Probabil ca nu exista alta familie de chipset-uri produsa în cantitate mai mare si disponibila pe mai multe placi de baza decât 845. Familia de chipset 845 începe s& 424i82e #259; devina ceea ce era Intel 440BX acum câtiva ani: e ieftin, nu face necazuri, stabil, cu performante înalte si privit de catre multi ca cel mai bun chip set pentru overclocking-ul unui sistem P4.

Se mai poate spune ca îi lipseste suportul pentru ultimele inovatii ca ATA 133, SATA, AGP 8X si DDR 333/PC 2700.

Suporta Intel Hyper-Threading Procedure (HT)

2.2 Chipset-ul SiS 648

Stea cazatoare: SiS 648 pentru P4

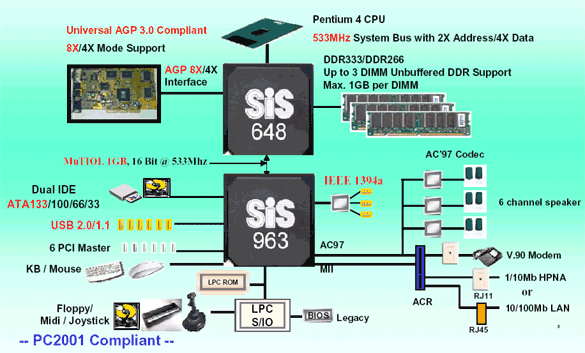

Mai jos se observa o diagrama a chipset-ului 648 care consista dintr-un Northbridge (648) si un Southbridge (963). E interesant ca SiS a decis împotriva tehnologiei single-chip pe care o implementase cu chipset-ul 735.

Nu suporta DDR400

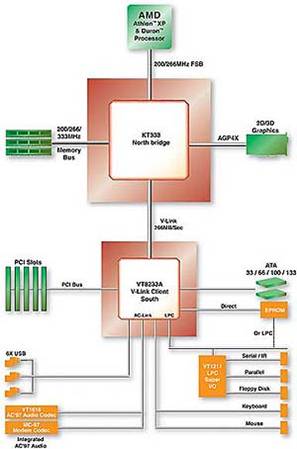

ASUS A7V333

ASUS A7V333 se bazeaza pe chipset-ul de mare performanta KT333 de la VIA (una dintre primele placi de baza cu aceasta caracteristica.

Încorporeaza DDR333 (PC2700), ATA133 RAID, USB 2.0 (de mare viteza), audio 6 canale ca si alte facilitati unice si inovative pentru timpul lor.

- Suporta procesoare AMD Duron si Athlon Socket A
- setari 200/266MHz FSB
- suport pentru AGP 2X/4X
- suporta pâna la 4.0GB DDR200/266/333 SDRAM
- conexiune North/South Bridge 266MB/sec high band V-Link
- suport pentru Advanced Communications Riser (ACR) Card Standard
- placa audio integrata cu 6 canale AC-97
- integrat modem MC-97
- controller 10/100 BaseT Ethernet si 1/10Mb HomePNA integrate
- suport pentru ATA 33/66/100
- 6 porturi USB, compatibile UHCI
- Advanced power management cu ACPI/OnNow si AMD PowerNow
- 552-pin BGA VT8366A North Bridge
- 376-pin BGA VT8233 South Bridge

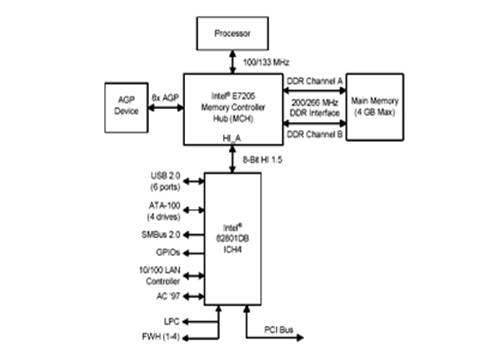

Tyan S2662 Trinity i7205

Dual Channel DDR pentru Pentium 4

- procesor Socket 478
- suporta procesor Pentium 4 pâna la 3.06GHz+

- 533/400MHz Front-Side Bus suport
- Intel E7205 chipset

- 4 socket-uri DDR DIMM cu 184-pin 2.5V

- suporta pâna la 4GB de unbuffered DDR266/200

- dual channel memory bus

Intel 82540EM Gigabit Ethernet Controller integrat

- slot 8X/4X AGP  Pro50 (1.5V)

- 5 slot-uri PCI 32-bit 33MHz (5V)

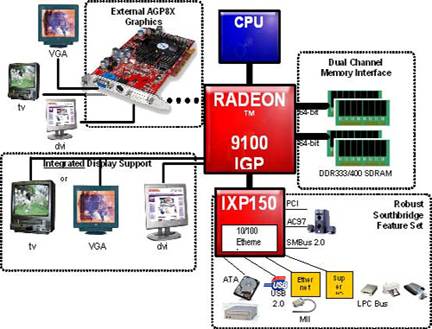

Shuttle XPC ST61G4: Mini Computer
