Topologii de retea

Topologia este geometria retelei. Topologiile de retele pot fi:

inel

stea

bus

arbore

plasa

cu distribuitoare (hub-uri)

neregulata

Sa trecem deci în revista câteva dintre topologiile cele mai de folosite:

a)Topologia în stea (Figura 3)

Intr-o topologie stea, fiecare nod din retea care accepta si livreaza informatie utilizator este conectat la un singur nod central, prin care trebuie sa treaca tot traficul. Dar nodul central trebuie sa posede informatii ce definesc topologia retelei; fiecare nod destinatar este conectat printr-o linie distincta, iar tabela de dirijare a nodului central indica, pentru fiecare destinatie, linia corespunzatoare.

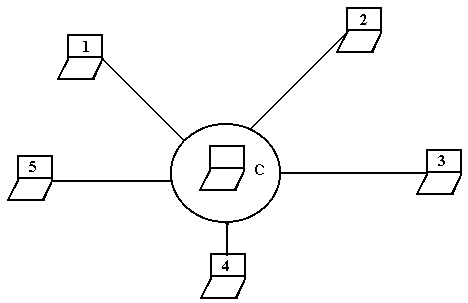

Fig. 3. Topologia stea

b)Topologia arborescenta (Figura 4.)

Intr-o retea de acest tip exista o singura cale între fiecare pereche de noduri, dar între nodurile nepereche pot exista mai multe cai. Toate informatiile necesare pentru functionarea algoritmului de dirijare pot fi continute în adresa nodului de destinatie.

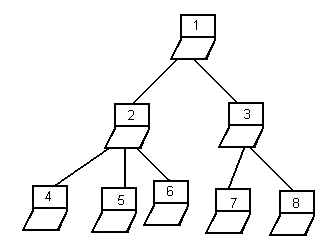

Figura 4. topologie arborescenta

c)Topologia magistrala (Figura 5.)

Se caracterizeaza prin aranjarea nodurilor într-o structura liniara pe baza utilizarii unei cai de comunicatie partajate, unice.

Punctele de accest sunt conectate, prin jonctiuni pasive la suport, iar informatia este emisa spre suport si receptata prin celelalte puncte de acces

Figura 5 Topologia magistrala

d)Topoligia de tip inel (figura 6.)

Realizeaza o conectivitate fizica minimala si nesimetrica între elementele sistemului, fiecare element fiind conectat doar la vecinii sai inediati prin cai dedicate unidirectionale. In fiecare nod avem un receptor de  informatie, deci, punctele de acces sunt active, spre deosebire de conexiunea magistrala. Mediul este tipul de cablu folosit pentru transportul semnalelor.

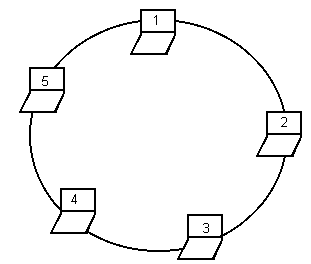

Fig. 6. Topologie de tip inel

e)Topologie neregulata(fig.7)

In acest caz calculatoarele sunt legate între ele într-un mod aparent aleator( de fapt se respecta diverse reguli în functie de diverse criterii care se cer la proiectarea retelei) Topologia neregulata este frecventa în cazul retelelor pe arie larga .

Fig. 7. Topologie neregulata

O combinatie de topologii  este topologia cu hub uri (hubul jucând rolul de repetor-deci o configurtie magistrala, iar daca avem un comutator acesta poate juca rol de nod central)

f) Topologia cu hub-uri(fig. 8.)

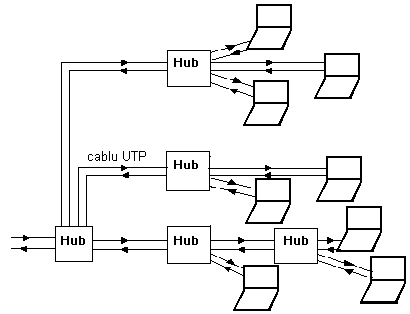

Fig. 8. Topologie cu hub-uri

Hubul este un element de distributie care de obicei joaca rol de repetor. El se foloseste mai ales în cazul retelelor cablate cu cablu rasucit. In cazul ca dorim sa lucram la viteze mari se pote folosi comutatorul care conecteaza statiile astfel încât fiecare din ele foloseste banda la maxim , formnd un singur domeniu de coliziuni. Aceste elemente hub-ul si comutatorul sunt folosite mai ales în cazul retelelor Fast Ethernet(100 Mbs).

g) Topologia completa(tip plasa)(fig 9.)

Aceasta topologie presupune o conectivitate totala între noduri, fiind folosita atunci cand se cer retele de fiabilitate ridicata

Fig. 9. Topologie plasa
