Topologia unei retele de calculatoare poate fi descrisa din punct de vedere fizic si logic. Topologia fizica descrie aranjamentul geometric al componentelor unei retele de calculatoare, fiind o repreze 333j96d ntare teoretica si arata forma si structura unei retele din punct de vedere grafic.
Topologia bus /magistrala comuna presupune ca toate nodurile unei retele locale sunt conectate total, folosind un singur mediu fizic de comunicatie, adica bus-ul. În acest tip de retea, în fiecare moment una dintre masini este master si are dreptul sa transmita, celelalte masini neavând acest drept. Când doua masini doresc sa transmita în acelasi timp este nevoie de un mecanism de arbitrare. Acesta poate fi centralizat sau distribuit . De exemplu, IEEE 802.3 (Ethernet) este o retea cu difuzare bazata pe magistrala cu control distribuit, în acest tip de retea calculatoarele putând sa transmita în orice moment doresc; daca doua pachete se ciocnesc, fiecare masina asteapta un timp aleator si apoi încearca din nou.
Figura : Topologie magistrala.
Topologia inel (ring) presupune ca o statie este conectata numai cu vecinii, interconexiunile formând un inel închis în care datele se transmit unidirectional, de-a lungul inelului. Fiecare statie actioneaza ca un repetor, transmitând datele receptionate catre vecinul sau, în sensul de parcurgere a inelului.
Standardul IEEE 802.5 a actualizat acest tip de topologie prin introducerea unui dispozitiv de interconectare de tip repetor (hub Token Ring), eliminându-se vulnerabilitatea topologiei initiale în cazul caderii unei statii.
Figura : Topologie inel.
Topologia stea presupune o retea în care exista o conectivitate totala, prin intermediul unui hub. Fiecare nod poate avea acces independent la mediul de comunicatie, dispozitivele conectate în retea partajând banda de transmisie a hub-ului. (Exemplu - LAN Ethernet).
Figura : Topologie stea.
Topologia de tip switch. Comutatorul este un dispozitiv multiport care detecteaza adresele fizice (MAC - Medium Acces Control din standardul IEEE802) si le pastreaza într-o tabela interna, creându-se cai comutate temporare între sursa si destinatie. Acest tip de dispozitiv aduce cu sine îmbunatatiri în cresterea latimii de banda agregate si reducerea numarului de dispozitive care îsi partajeaza latimea de banda disponibila. În acest fel se reduce numarul de coliziuni care afecteaza performantele într-un LAN Ethernet.

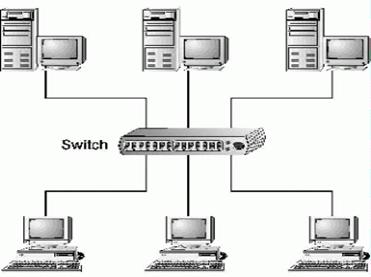

Figura : Topologie switch.
Topologiile complexe reprezinta extensii si combinatii ale celor patru tehnologii de baza. Astfel se pot întâlni:
topologie completa (mesh), în care dispozitivele sunt interconectate cu multe alte dispozitive de retea. Intr-o adevarata topologie completa, fiecare dispozitiv din retea este interconectat cu toate celelalte dispozitive, asigurând astfel o maxima redundanta;
Figura : Topologie completa.
topologia cu înlantuire (daisy chain), obtinuta prin înlantuirea tuturor hub-urilor dintr-o retea;
topologii ierarhice, constând în mai multe niveluri de hub-uri, fiecare nivel având un anumit rol în cadrul retelei;
topologii inele ierarhice, obtinute prin conectarea într-o maniera ierarhica a mai multor inele;
topologii ierarhice în stea - utilizeaza fie un singur domeniu de coliziuni, fie mai multe, prin folosirea switch-urilor sau bridge-urilor;
combinatii de topologii ierarhice.

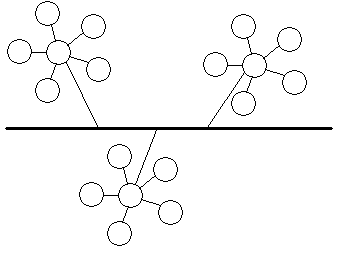

Figura : Topologie complexa.
Topologia logica (sau topologia semnalului), pe de alta parte, desemneaza modalitatea în care semnalul circula în retea. O alta definitie a topologiei logice ar putea fi urmatoarea: modalitatea în care datele circula în retea, de la un dispozitiv la altul, fara a tine seama de legaturile fizice între dispozitive. Topologiile logice au o strînsa legatura cu protocoalele de retea, care specifica modalitatea de transmisie a datelor în retea. De exemplu protocolul Ethernet reprezinta o topologie logica de tip magistrala, LocalTalk este o topologie logica de tip magistrala sau stea, iar TokenRing de la IBM este un protocol de tip topologie logica inel.
O topologie logica de retea poate sa nu fie acelasi lucru ca si topologia fizica. De exemplu, Ethernet (twisted pair) este o topologie logica de tip magistrala care poate functiona într-o topologie fizica de tip stea, iar TokenRing de la IBM este o topologie logica de tip inel care functioneaza peste un aranjament sau topologie fizica de tip stea.
|
