Transfocarea desenului (comenzile ZOOM)

Transfocarea desenului (comenzile ZOOM

Desenele se executa de obicei la scara 1:1. Pe ecran se poate afisa fie întregul desen,

fie o anumita zona din acesta (atunci când se doreste marirea unei anumite zone),

cu ajutorul comenzii ZOOM (se tasteaza initiala cuvântului) Z+ENTER

-Daca aceasta comanda este urmata de tastarea literei A (initiala cuvântului All=tot):

pe ecran apare întregul desen A+ENTER

-Daca se tasteaza litera W (initiala cuvântului Window=fereastra) sau

C (Crossing= fereastra ce include toate entitatile din interior plus cele intersectate de

marginile ferestrei):  W (C)

în zona de dialog se vor cere punctele care marcheaza colturile ferestrei (x-x) si care

pot fi indicate cu ajutorul mouse-ului (clic mentinut apasat la unul din colturile  x

ferestrei, tras pe diagonala ferestrei si eliberat la coltul diagonal opus) dupa care,

pe întregul ecran apare afisata imediat fereastra selectata:  x

Optiunile comenzii ZOOM (pot fi selectate si cu ajutorul pictogramelor din bara de

instrumente standard)sunt urmatoarele:

All/Center/Dynamic/Extens/Left/Previous/Window/<Scale(x)>:

Center-se cere centrul zonei care va fi marit 20120u2018u 9;/micsorata si factorul de marire, urmat de x

Dynamic- pe ecran apare tot desenul peste care se suprapune un dreptunghi care poate

fi marit sau micsorat.

Extens-pe ecran apare întreg desenul

Left- se cere coltul din stânga jos al viitorului ecran si factorul de modificare.

Previous- apare ecranul anterior

Scale- prin introducerea unei valori numerice, aceasta este considerata scara daca

este urmata de x (de ex. 5x mareste desenul de 5 ori)

Fara a interveni asupra marimii imaginii, dreptunghiul care delimiteaza zona afisata

poate fi deplasat cu ajutorul comenzii: PAN

Aceasta trebuie urmata de indicarea punctului de deplasat si noua sa pozitie.

Acelasi efect îl are selectarea pictogramei Pan Realtime (având aspectul unei mâini,

care, dupa selectare apare si pe ecran- legata de deplasarile mouse-lui) urmata de ENTER

Selectarea pictogramei Aerial View (cu aspectul unui avion) are ca efect afisarea

unei casete de dialog continând comenzile ZOOM si PAN dintre care vor putea fi

selectate cele dorite.

Având stabilite layerele necesare, pentru începerea desenului trebuie sa ne asiguram

ca layerul curent este cel în care dorim sa desenam în momentul respectiv. Pentru aceasta

este suficient ca în cadrul casetei de dialog "Layer control" sa selectam layerul dorit=current.

5. Realizarea desenului

5.1. Puncte (noduri)

Punctele pot fi marcate pe desen cu ajutorul comenzii "Point+ENTER"sau a pictogramei

corespunzatoare (Point) din meniul Draw, conform tabelului urmator

Comenzile PDMODE si PDSIZE determina afisarea casetei de dialog cu ajutorul careia pot fi

alese forma si dimensiunile figurii care va marca punctul (o marime între 1 si 100, de obicei 4)

5.2. Linii (si punctele de la capetele segmentelor de linii)

Ca si în geometrie, segmentele liniilor sunt definite prin distantele dintre doua puncte

(From point, to point). Pentru a trasa o linie este suficient sa se introduca de la tastatura L litera"L"(Line) urmata de "ENTER", la sfârsitul liniei deschise apasându-se din nou ENTER sau, daca linia se închide în punctul initial, litera"C"(Close).

Pe lânga procedeul descris mai sus se poate selecta cu mouse-ul pictograma respectiva

Punctele de la capetele segmentelor de linii pot fi indicate în mai multe moduri

a. prin introducerea coordonatelor absolute (Ox si Oy).

ale punctului respectiv de la tastatura, valorile fiind separate prin virgula;

b.      prin introducerea coordonatelor relative (pentru fiecare segment originea este

punctul precedent) de la tastatura, înainte de introducerea valorilor coordonatelor

relative scriindu-se semnul "@"

valorile coordonatelor relative fiind separate prin virgula; daca "deplasarea" spre

al doilea punct este în sens invers fata de directiile axelor de coordonate, valoarea

coordonatei relative va fi precedata de semnul"-".

c.       Prin introducerea coordonatelor polare relative (pentru fiecare segment originea

este punctul precedent) de la tastatura, pentru fiecare "second point" scriindu-se

semnul "@" urmat de lungimea segmentului , semnul "<" si valoarea unghiului

masurata în sens trigonometric. Daca sensul de masurare a unghiului este cel

orar, valoarea sa va fi precedată de semnul "-".

Succesiunea comenzilor necesare pentru obtinerea unor asemenea linii este data mai jos,

(dupa fiecare set de date introduse-L sau coordonatele unui punct- se apasa si tasta ENTER)

în stânga fiind reprodus textul care apare în linia de comanda, în dreapta elementele

introduse de utilizator prin tastare, iar între aceste date a fost reprezentata imaginea

care apare pe ecran (mai putin punctele marcate cu P1........ P6 si coordonatele lor

dintre paranteze ).

a. Command:  L

From point: 20,250

To point: 70,250

To point:  70,230

To point 110,240

To point 176,240

To point: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ENTER

b. Command: L

From point: 20,170

To point: @50,0

To point: @0,-20

To point @0,-20

To point: @40,10

To point: @66,-6

To point: @-30,15

To point: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ENTER

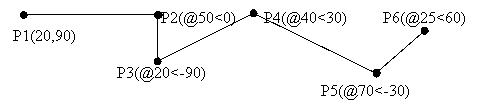

c. Command: L

From point: 20,90

To point: @50<0

To point: @20<-90

To point: @40<30

To point: @70<-30

To point: @25<60

To point: .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ENTER

Punctele pot fi selectate foarte usor (dar mai putin precis) executând clic cu tasta

din stânga mouse-lui (si urmarind simultan coordonatele afisate sub linia de comanda).

Daca s-a gresit, se selecteaza pictograma " Undo"

sau se apasa tasta "U = Undo"urmata de ENTER, sau CTRL+C.

Apasarea tastei ENTER dupa executarea unei comenzi determina repetarea acesteia.

Revenirea la situatia dinaintea stergerii se face tastând "Redo"

În cazul în care au fost trasate deja o serie de linii, pot fi obtinute puncte precis

pozitionate, cu ajutorul modului OSNAP=Object SNAP, puncte definite prin:

d.      Capatul unei linii (END=ENDpoint) sau pictograma

În linia de comanda apare "of": în urma caruia trebuie selectata linia cu

ajutorul mouse-lui.

e.      Mijlocul unei linii (MID=MIDpoint) sau pictograma

În linia de comanda apare"of", în urma caruia trebuie selectata linia

respectiva cu ajutorul mouse-lui.

f.        Intersectia a doua linii (INT=INTersection) sau pictograma

În linia de comanda apare de doua ori "of ", în urma carora trebuie

selectate cele doua linii care se intersecteaza (cu ajutorul mouse-lui).

g. Intersectia aparenta a doua linii (Apparent intersection)=pictograma

În linia de comanda apare de doua ori "of ", în urma carora trebuie

selectate cele doua linii care se intersecteaza (cu ajutorul mouse-lui).

h. Centrul unui cerc (CEN=CENter) sau pictograma

În linia de comanda apare "of", în urma caruia trebuie selectat cercul în al

carui centru va fi situat punctul respectiv ( cu ajutorul mouse-lui).

i. Selectarea punctelor cardinale ale unui cerc se face cu ajutorul comenzii

QUA= QUAdrant sau a pictogramei

în urma careia în linia de comanda apare "of" si se selecteaza câte un

punct pe periferia cercului, cât mai aproape de pozitia cardinala dorita.

j.         Punctul de tangenta la un cerc (Tangent) se face prin selectarea pictogramei

în urma careia în linia de comanda apare "to " si se selecteaza cercul respectiv.

k.      Trasarea unei perpendiculare pe o entitate se face cu ajutorul comenzii

PER= PERpend, sau a pictogramei

Evident, trebuie mai întâi marcat punctul de început al liniei, apoi data

comanda PER, dupa care, în linia de comanda apare "to" si trebuie selectata

entitatea pe care va fi perpendiculara linia.

l. Selectarea punctului de inserare a unui text se poate face cu comanda

INS=INSert, sau a pictogramei

în urma careia, în linia de comanda apare "of" si trebuie selectat punctul

respectiv cu ajutorul mouse-lui.

m. Selectarea unor puncte marcate cu comenzi ca POINT, DIVIDE,

MEASURE, se face cu ajutorul comenzii NOD = NODe sau a pictogramei

în urma careia, în linia de comanda apare "of " si se selecteaza punctul

respectiv.

n. Cel mai apropiat punct fata de o linie, cerc sau arc,(NEA= NEArest)sau

pictograma

în urma careia se selecteaza punctul de pornire al liniei (cât mai apropiat

de entitatea de la care porneste linia) si punctul final al liniei (cât mai

apropiat de entitatea la care dorim sa ajunga linia) cu ajutorul mouse-lui.

În continuare sunt date o serie de exemple de trasare a liniilor cu ajutorul

comenzilor OSNAP prezentate la punctele d, e..m. Punctele selectate cu

ajutorul mouse-lui vor fi notate cu S1, S2, ..S9. Entitatile existente pe

desen înainte de trasarea liniei sunt trasate cu linii subtiri. Comenzile date

de la tastatura vor fi încheiate cu ENTER. De observat modificarea

aspectului cursorului-colimator în urma selectarii comenzii (sau pictogramei)

din bara de instrumente OSNAP.

d. ENDpoint (exista pe desen laturile orizontala si verticala ale triunghiului final)

Command: L+ENTER

From point:  END

of S1 S1

to point: END

of S2 S2

ENTER

e. MIDpoint (pe desen exista o linie si un punct P1)

Command L+ENTER

From point: P1 S1 P1

To point:  MID

of S1

ENTER

f. INTersection (exista pe desen un dreptunghi)

Command:  L+ENTER

From point:  S2 INT

of S1

to point INT

of S1 S2

ENTER

g. Appint (Apparent intersection) (pe desen exista liniile neintersectate)

Command Appint+ENTER

S1

From point S1 and S2

S2

S3 S4

to point S3 and S4

ENTER

h. CENter (exista pe desen doua cercuri)

Command:  L+ENTER

From point:  S2 CEN

of (se selecteaza un punct de pe cerc)  S1 S1

To point (se selectează un punct de pe celalalt cerc) CEN

of S2

i. QUAdrant (pe desen exista un cerc)

Command:  L+ENTER

From point:  QUA

of  S1

To point:  QUA

of  S2

To point QUA

of S3

To point QUA

of S4

ENTER

j. PERpendicular (pe desen exista o linie si un punct P1)

Command:  L+ENTER

From point: P1

To point:  PER

to:  S1

ENTER

k. TANgent (pe desen exista un cerc si un punct P1)

Command:  L+ENTER

From point:  P1

To point:  TAN

to  S1

ENTER

m. NODe (pe desen exista selectate punctele P1 si P2)

Command:  P1 S1 L+ENTER

From point:  NOD

of S1

To point:  S1 NOD

of P1 S2

ENTER

n. NEArest (pe desen exista un cerc si o linie)

Command:  L+ENTER

From point: NEA

of  S1

To point: NEA

of  S2

ENTER

Comanda OFFSET (din bara de instrumente Modify) determina

trasarea unor linii (sau cercuri, arce) paralele, situate la distantele dorite.

Pe desen trebuie sa existe trasata cel putin o linie la care se vor duce liniile

paralele.

Succesiunea comenzilor pentru trasarea liniilor paralele este de forma

Command: Selectarea pictogramei sau OFFSET +ENTER

Offset distance or Through<Through>:  10

Select object to offset:  S1

Side to offset? S1 S2

Select objects to offset

S2 ENTER

O aplicatie imediata este prezentata mai jos si se refera la trasarea conturului unui format

A4 si a indicatorului (deasupra figurii sunt date distantele dintre liniile verticale si grosimea lor).

10 5 5 5 35 15 19,5 13 5 5 35 15 19,5 13 10

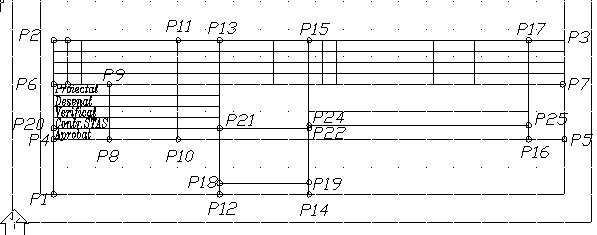

	Fig. 5.2.1. Indicatorul formatului A4 si punctele sale caracteristice.

Punctele caracteristice pentru indicator au fost notate cu P1. . . .P26 si au urmatoarele coordonate

(cu originea în coltul stânga-jos)

P1(15,10) P12(75,10) P14(107.5,10)

P2(15,66) P11(60,66) P13(75,66) P15(107.5,66) P17(187,66) P3(200,66)

P4(15,30) P5(200,30)

P6(15,50) P7(200,50)

P8(35,30) P10(60,30) P16(187,30)

P9(35,50)

P18(75,14) P19(107.5,14)

P20(15,34) P21(75,34) P22(107.5,35) P23(187,35)

P24(107.5,40) P25(187,40)

Intervalele dintre liniile din partea de sus este de 4 mm (cu exceptia liniilor P22-P23 si P24-P25 care

delimiteaza spatii de câte 5 mm. Este recomandabil sa fie activat modul "ORTHO".

Conturul formatului A4 poate fi trasat în layerul "Subtire" prin urmatoarea succesiune de comenzi

Command L+ENTER

From point 0,0+ENTER

to point 210,0+ENTER

to point 210,297+ENTER

ENTER

Command (OFFSET+ENTER)

Offset distance or Through< Through> 297+ENTER

Select object to offset (Se selecteaza linia orizontala de jos) S1

Side to offset (Se selecteaza un punct deasupra liniei orizontale de jos) S2+ENTER

Offset distance or Through< Through> 210+ENTER

Select object to offset (Se selecteaza linia verticala din dreapta) S3

Side to offset (Se selecteaza un punct la stânga liniei verticale din dreapta) S4+ENTER

Chenarul formatului se traseaza cu linie groasa (în layerul "Contur") cu urmatoarea succesiune de comenzi

Command

Offset distance or Through< Through> 10+ENTER

Select object to offset (Se selecteaza linia orizontala de jos) S1

Side to offset (Se selecteaza un punct deasupra liniei orizontale de jos)S2+ENTER

Offset distance or Through< Through> 10+ENTER

Select object to offset (Se selecteaza linia verticala din dreapta) S3

Side to offset (Se selecteaza un punct la stânga liniei verticale din dreapta) S4+ENTER

Select object to offset (Se selecteaza linia orizontala de sus) S5

Side to offset (Se selecteaza un punct sub linia orizontala de sus) S6+ENTER

Offset distance or Through< Through> 10+ENTER

Select object to offset (Se selecteaza linia verticala din stânga) S7

Side to offset (Se selecteaza un punct la dreapta liniei verticale din stânga) S8+ENTER

În urma acestor comenzi, liniile chenarului sunt la fel cu cele ale conturului,

deci subtiri, si se intersecteaza la colturi. Pentru a tunde colturile se da

comanda "Trim+ENTER" sau se selecteaza pictograma

dupa care, la cererea de selectare care apare în linia de comanda se selecteaza

limitele pâna la care se vor tunde liniile, deci cele 4 segmente ale

chenarului+ENTER, dupa care, la noua cerere de selectare se vor selecta pe rând

segmentele care trebuie sterse.

Pentru modificarea tipului de linie se da comanda "Change" sau se selecteaza pictograma "Properties"(tricolorul din partea dreapta sus a ecranului) dupa care apare caseta

de dialog prezentata în Fig.3.7 (Modify Line) în care se schimba culoarea liniei

(eventual si tipul liniei).

Ca exercitiu, indicatorul se poate trasa utilizând coordonatele punctelor extreme ale

liniilor, dar, cel mai indicat mod de desenare este cu ajutorul comenzilor Offset si Trim

(în Current Layer Contur)

Liniile din stânga si de sus (groase)

Command L+ENTER

From point 15,10+ENTER

To point @0,56+ENTER

To point @185,0+ENTER

To point ENTER

Command sau OFFSET+ENTER

Liniile verticale groase

Offset distance or Through<Through> 60 +ENTER

Select object to offset se selecteaza un punct pe linia verticala din stânga) P4

Side to offset (se selecteaza un punct spre dreapta punctului anterior, P4) P8

Command ENTER

Offset distance or Through<Through> 32.5+ENTER

Select object to offset se selecteaza un punct pe linia verticala trasata anterior) P21

Side to offset (se selecteaza un punct spre dreapta punctului anterior, P21) P22

Command ENTER

Offset distance or Through<Through> 79.5+ENTER

Select object to offset se selecteaza un punct pe linia verticala trasata anterior) P22

Side to offset (se selecteaza un punct spre dreapta punctului anterior, P22) P25

Command ENTER

Liniile orizontale groase

Offset distance or Through<Through> 16+ENTER

Select object to offset se selecteaza un punct pe linia orizontala de sus) P11

Side to offset (se selecteaza un punct sub punctul anterior, P11)  P10

Command ENTER

Offset distance or Through<Through> 20+ENTER

Select object to offset se selecteaza un punct pe linia orizontala trasata anterior) P9

Side to offset (se selecteaza un punct sub punctul anterior, P9)  P8

Command sau TRIM+ENTER

Select cutting edge(s) P9 si P8+ENTER

Select objects un punct sub P16 si P17+ENTER

Liniile orizontale subtiri

Command sau OFFSET+ENTER

Offset distance or Through<Through> 4+ENTER

Select object to offset se selecteaza un punct pe linia orizontala de sus) P11

Side to offset (se selecteaza un punct sub punctul anterior, P11)  P10

Command sau CHANGE+ENTER

Select objects (Se selecteaza linia orizontala trasata anterior) +ENTER

Apare caseta de dialog în care se modifica Layerul= Subtire +OK

Se repeta trasarea liniilor paralele orizontale subtiri distantate cu 4(sau 8)mm de 6 ori,

apoi se tund având ca limita linia P21 sau, la ultima P22. Liniile P24-P25 , P221-P23

si P18-P19 pot fi trasate în acelasi mod.

Liniile verticale subtiri se vor trasa în Layerul Subtire

Command L+ENTER

From point 20,66+ENTER

To point 20,50+ENTER

To point ENTER

Command sau OFFSET+ENTER

Offset distance or Through<Through> 5+ENTER

Select object to offset se selecteaza un punct pe linia verticala trasata anterior)

Side to offset (se selecteaza un punct spre dreapta punctului anterior) P9

Command ENTER

Offset distance or Through<Through> 10+ENTER

Select object to offset se selecteaza un punct pe linia verticala trasata anterior)

Side to offset (se selecteaza un punct spre dreapta punctului anterior) P21

Command sau TRIM +ENTER

Select cutting edge(s) ENTER (se selecteaza un punct de pe linia P6-P7) +ENTER

Select objects (se selecteaza un punct de pe linia trasata anterior, deasupra lui P9) +ENTER

Command sau OFFSET+ENTER

Offset distance or Through<Through> 60+ENTER

Select object to offset se selecteaza un punct pe prima linie verticala subtire)

Side to offset (se selecteaza un punct spre dreapta punctului anterior) P24

Offset distance or Through<Through> 19.5+ENTER

Select object to offset se selecteaza un punct pe linia trasata anterior)

Side to offset (se selecteaza un punct spre dreapta punctului anterior)  P24

Offset distance or Through<Through> 13+ENTER

Select object to offset se selecteaza un punct pe linia trasata anterior)

Side to offset (se selecteaza un punct spre dreapta punctului anterior) P25

Se repeta offsetarea liniilor verticale subtiricu distantele 5, 5, 35, 15, 19.5 +ENTER

Command sau EXTEND+ENTER

Select boundary edge(s) P10+ENTER

Select object to extend P11+ENTER

Odata terminata trasarea formatului si indicatorului, este recomandabil ca fisierul respsctiv sa fie salvat pentru a putea fi refolosit. Acest lucru se face selectând din meniul FILE comanda "SAVE AS", dându-i un nume, de ex., "IND.dwg", Save (sau OK) .
