Utilizarea straturilor (Layer) de  desenare.

Desenul poate fi executat pe mai multe straturi (LAYER) analog cu desenarea

a diferite elemente ale unui desen pe mai multe coli de hârtie transparenta si 1 = red

suprapunerea unora dintre ele. Fiecare strat poate avea alta culoare si alt tip 2 = yellow

de linie (care pot fi modificate ulterior), astfel încât la realizarea desenelor de 3 = green

executie este suficient sa fie activat stratul respectiv (înghetându-se celelalte), 4 = cyan

desenului elementului respectiv trebuind sa i se aduca doar mici completari.  5 = blue

Culorile (Color) au asociate o serie de numere de ordine. Astfel, pentru culorile 6=magenta

standard (de baza) aceste numere de ordine sunt specificate alaturat 7= white/black

(Exista mult mai multe nuante si culori, care apar în caseta de dialog)

Desenarea cu culori diferite (pe ecran) a desenelor tehnice este utila mai ales

pentru tiparirea acestora (alb-negru) utilizând linii de grosimi diferite (daca, în

meniul File", în caseta de dialog "Print" se selecteaza "Pen Assignments",

Pen No.7, Pen Width 0.200 (sau valoarea dorita), OK., aceste actiuni

asociaza fiecarei culori o anumita grosime de penita). În Fig.3.1. este prezentata

caseta de dialog "Layer" în care au fost introduse 7 straturi (pe lânga stratul "0"

existent initial dar în care nu este recomandabil sa se lucreze).

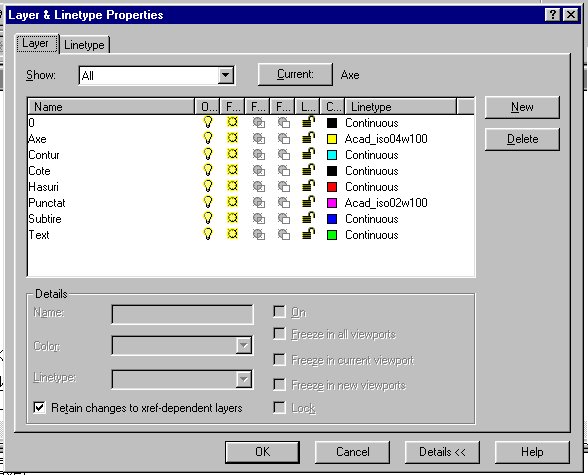

Fig.3.1. Caseta de dialog "Layer" cu sapte straturi nou introduse.

Introducerea acestor straturi se face prin selectarea succesiva a comenzilor New

În casuta "Name" de sub stratul "0" apare "Layer 1" care este înlocuit cu Axe

Clic cu mouse pe culoare (C), comanda în urma careia pe cran apare caseta de

dialog "Select Color" prezentata în Fig.3.2, clic cu mouse pe culoarea dorita

(de ex. galben=yellow), OK, dupa care se revine la caseta "Layer" în care se

selecteaza sub "Linetype" tipul de linie ("Continuous") dupa care pe ecran

apare caseta de dialog " Select Linetype" prezentata în Fig.3.3.

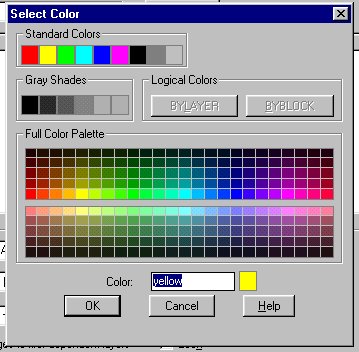

	Fig.3.2. Caseta de dialog "Select Color" în care a fost selectata culoarea"yellow"

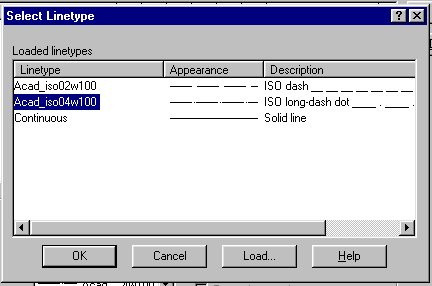

	Fig.3.3. Caseta de dialog "Select Linetype" în care au fost încarcate ("Load") tipurile de linii Acad iso02w100 (punctata) si Acad iso04w100 (punct-segment) pe lânga "Continuous".

În caseta de dialog "Select Linetype" exista initial selectat numai tipul de linie

continua. Având în vedere ca în desenul tehnic liniile de ax se traseaza cu linie

punct-segment , aceasta aste "încarcata" selectând succesiv butoanele Load

Acad iso04w100

OK

În urma acestor actiuni, în caseta de dialog "Layer" a fost introdus stratul "Axe",

de culoare galbena, liniile fiind de tipul punct-segment. Se procedeaza în mod

similar si pentru introducerea celorlalte straturi, iar la sfârsit se selecteaza cu

butonul "Current" stratul cu care se va începe desenul (în exemplu, Axe) si OK.

Daca linia dashdot apare ca o linie continua, trebuie modificat factorul de scara,

de ex.:  LTSCALE=15

Înghetând (comanda Freeze) un anumit layer acesta nu mai apare pe desen:  F

Dezghetarea se obtine cu comanda Thaw (urmate de ENTER):  T

Observatie: asa cum se poate vedea din cele prezentate mai sus, pentru numeroase

comenzi este suficient sa se tasteze numai o litera (de obicei initiala denumirii

acesteia -scrisa cu majuscula-bold în cadrul dialogului ) .

Având stabilite layerele necesare, pentru începerea desenului trebuie sa ne asiguram

ca layerul curent este cel în care dorim sa desenam în momentul respectiv. Pentru

aceasta este suficient ca în cadrul casetei de dialog "Layer " sa selectam layerul

dorit=current.

În timpul realizarii desenului se pot face modificari ale culorilor si tipurilor de linii

utilizate cu ajutorul pictogramelor prezentate în Fig.3.4.

	Fig.3.4. Pictogramele pentru controlul straturilor (Layers) de desenare

Selectarea primei pictograme din stânga (Make Object s Layer Current) are ca

efect aparitia urmatorului text în linia de comanda (jos)

Select Object whose layer will become current dupa care, daca se selecteaza o

anumita linie din desen (clic cu mouse pe ea) , stratul în care se deseneaza se

schimba cu cel în care a fost desenata linia respectiva.

Selectarea celei de a doua pictograme din stânga are ca efect aparitia casetei de

dialog prezentate în Fig.3.1.

Selectarea pictogramei compuse

are ca efect aparitia listei cu toate

straturile existente si starea lor,

asa cum este prezentata în Fig.3.5.

	Fig.3.5. Caseta de control a straturilor (Layers)

În caseta de control a straturilor  se pot face urmatoarele selectari

Selectarea pictogramei (On / Off) are ca efect activarea/dezactivarea

stratului respectiv.

Selectarea pictogramei ( Freeze/ Thaw in all viewports) are ca efect

înghetarea/ dezghetarea stratului respectiv(altul decât sttratul curent)

în toate cadrele vizuale.

Selectarea pictogramei (Freeze/ Thaw în current viewport) are ca

efect înghetarea/ dezghetarea stratului în cadrul vizual curent.

Selectarea pictogramei ( Lock/Unlock) are ca efect zavorârea/

deszavorârea stratului.

Selectarea pictogramei compuse are ca efect

afisarea listei culorilor, asa cum

se poate vedea în Fig.3.6.

	Fig.3.6. Lista culorilor care pot fi utilizate

Fig.3.6. Lista culorilor care pot fi utilizate

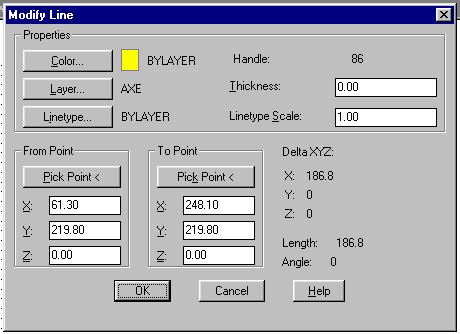

	Fig.3.7.Caseta pentru modificarea culorii si formei liniilor

Modificarea culorii sau a tipului de linie dintr-un desen existent se poate face prin

selectarea pictogramei"Properties" (rosu, galben, albastru)

în urma careia este afisata caseta de dialog "Modify"(Fig.3.7)

- Selectarea pictogramei (Linetype) are ca efect aparitia casetei de dialog prezentate în Fig.3.8.

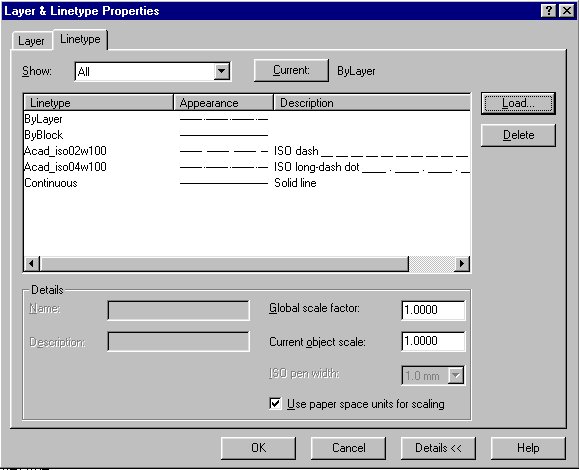

	Fig.3.8. Caseta de dialog pentru tipurile de linii utilizate

Selectând pictograma compusa

pe ecran vor fi afisate tipurile

de linii încarcate (Load), asa cum se observa din Fig.3.9, în caseta respectiva putându-se

selecta alt tip de linie .

	Fig.3.9. Tipurile de linii încarcate
