Ajutoare grafice

Ajutoare grafice

In AutoCAD exista o serie de comenzi care permit controlul miscarii cursorului si obtinerea unor desene precise.

Comanda (modul) SNAP - afiseaza pe ecran o retea de puncte magnetice invizibile obligand cursorul (cand modul SN 747b19h AP este activat) sa se aseze pe aceste puncte

Comanda scrisa de la tastatura (Fig.1):

Fig.1

Optiuni:

Snap spacing - stabileste pasul retelei - acelasi pe x respectiv pe y

ON - activeaza modul SNAP

OFF - dezactiveaza modul SNAP

Aspect - defineste pasi diferiti pe x respectiv pe y

Rotate - roteste reteaua de puncte cu un unghi ales de utilizator

Style - alege modul retelei SNAP: izometric sau standard

Type - alege modul retelei SNAP: GRID sau POLAR

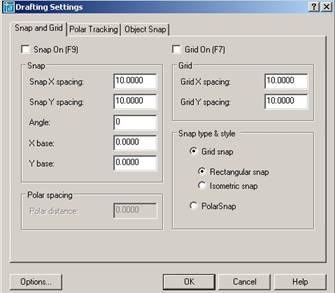

Alegerea optiunilor comenzii prin intermediul casetei de dialog Drafting Settings

Butonul SNAP din linia de stare (Fig.2) Þ Settings Þ Caseta de dialog Drafting Settings (Fig.4)

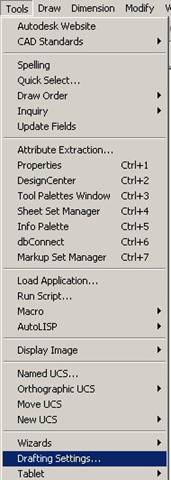

Meniul derulant Tools (Fig.3) Þ Drafting Settings    Þ Caseta de dialog Drafting Settings (Fig.4)

Fig.2    fig.3 fig.4

OBSERVATII

modul SNAP nu afecteaza introducerea coordonatelor de la tastatura

Activarea / dezactivarea modului SNAP se poate face prin apasarea tastei F9

Comanda (modul) GRID - afiseaza pe ecran o retea de puncte vizibile

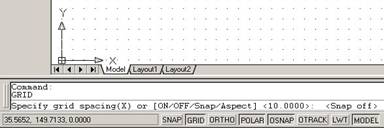

Comanda scrisa de la tastatura (Fig.5)

Optiunile comenzii:

Grid spacing- stabileste pasul retelei grid acelasi pe x si pe y

ON - activeaza reteaua GRID

OFF - dezactiveaza reteaua GRID

Snap - aliniaza reteaua GRID la reteaua SNAP

Aspect - permite alegerea de pasi diferiti pe x respectiv pe y

Fig.5 fig.6

Alegerea optiunilor comenzii prin intermediul casetei de dialog Drafting Settings (Fig.6)

Observatii:

activarea / dezactivarea modului GRID se poate face si prin apasarea tastei functionale F7

reteaua GRID este afisata pe ecran in limitele alese prin intermediul comenzii LIMITS

reteaua GRID nu face parte din desen

daca pasul retelei este prea mic aceasta nu este afisata pe ecran

Comanda (modul) ORTHO - obliga deplasarea cursorului pe directii ortogonale (pe orizontala si pe verticala) relativ la UCS-ul curent si la modul GRID

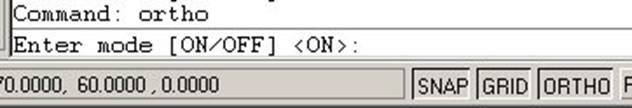

Comanda poate fi scrisa la tastatura (Fig.7), sau poate fi activata / dezactivata cu ajutorul tastei functionale F8 sau prin apasarea butonului ORTHO din linia de stare

Fig.7
