Lumea Internet evoluează copleșitor în acest prag peste milenii. Lumea AutoCAD a cucerit mapamondul prin vastele sale capacități de reprezentare grafică și nu numai. Întâlnirea celor două lumi este firească, ea desfășurându-se pe tărâmul inteligenței omului și a nemărginitei sale aspirații spre perfecțiune.
AutoCAD 2000, și în mod deosebit proaspăta sa versiune AutoCAD 2000i dispun de facilități deosebite pentru lucrul on-line, prin Internet. De fapt, pasul 2000i din evoluția mediului AutoCAD este dedicat tocmai lucrului prin Internet.
O primă condiție pentru a utiliza desenele AutoCAD la distanță este disponibilitatea unui browser, cum ar fi Microsoft Internet Exlorer sau Netscape Communicator, la care se adaugă accesul la rețeaua Internet.
Facilitățile de lucru on-line pot servi și într-o rețea locală intranet.
Rețeaua mondială de comunicații Internet este un excelent mediu pentru crearea și dezvoltarea stilului de proiectare prin colaborare, "Collaborative Design", în care utilizatori din diferite țări, firme, laboratoare partajează fișiere și resurse. Mediul AutoCAD a dobândit solide capacități de lucru on-line. Includerea în desen a hyperlink-urilor, care pot fi atașate explicit unor obiecte grafice, precum și deschiderea, plotarea ș salvarea desenelor la o locație aflată la distanță, sunt caracteristici care conferă mediului AutoCAD putere on-line. AutoCAD are capacitatea de a genera un format vectorial de desen inspectabil prin browser-e clasice de Internet, formatul *.dwf".
Pentru a inspecta și a plota desene AutoCAD în format .dwf prin intermediul unor browser-e clasice, este necesară instalarea auxiliarului WHIP! 4.0 plug-in.
Comenzile interne AutoCAD 2000 care operează cu fișiere admit un URL ca și locație pentru un fișier. Desenul selectat spre a fi deschis de pe un URL este descărcat pe sistemul propriu de calcul și devine accesibil comenzilor AutoCAD. În versiunea 2000, este necesară precizarea protocolului de transfer (https:// or ftp://) și extensia ".dwg" sau ".dwt" a desenului vizat pentru deschidere. Aceeași mențiune este valabilă pentru salvarea fișierului, cu restricția că, pentru salvare, poate fi folosit numai protocolul ftp://.
Caseta de dialog "Browse the Web" facilitează navigarea pe Internet și deschiderea sau salvarea unui fișier dela/la o anumită locație. Caseta scutește utilizatorul de scrierea unor secvențe URL lungi, rezolvând și dificultatea legată de necunoașterea precisă a locației dorite.
AutoCAD acceptă utilizarea unor fișiere-desen plasate la diferite locații Internet/intranet ca referințe externe (vezi cap. 9). În acest mod, fișierele ce constituie referințe externe pot fi modificate ușor de proprietarii lor, iar beneficiarii referințelor au la dispoziție permanent variante actuale ale acestora în desenul-gazdă. Se dispune astfel de desene compozite tot timpul "la zi", partajate de o echipă de proiectare sau chiar de mai multe astfel de echipe. Specificarea unei referințe externe de la o locație Internet cuprinde obligatoriu și protocolul de transfer (https:// sau ftp://).
Hyperlink-urile sunt indicatori ce prevăd salturi opționale la un anumit fișier. Oricărui obiect grafic din desen i se poate atașa un hyperlink. Un hyperlink poate să lanseze un procesor de texte, în care să deschidă un fișier specific acestuia. Se poate crea un hyperlink care să activeze browser-ul Web și să încarce o pagină html. În plus, se poate specifica o anumită locație din interiorul unui fișier, la care să se producă saltul: o anumită vedere din alt desen, un anumit paragraf dintr-un text.
Prin hyperlink-uri, utilizatorul crează asociații ale desenului curent cu o varietate de alte documente (alte desene, liste de materiale, scheme de proiect, texte, manuale electronice, prezentări electronice, animații).
Un desen AutoCAD recunoaște două tipuri de hyperlink-uri: absolute și relative. Hyperlink-urile absolute stochează în definiția lor întreaga cale până la locația fișierului indicat. Hyperlink-urile relative stochează o cale parțială până la locația unui fișier, în raport cu un URL implicit sau cu un director implicit specificat în variabila de sistem HYPERLINKBASE.

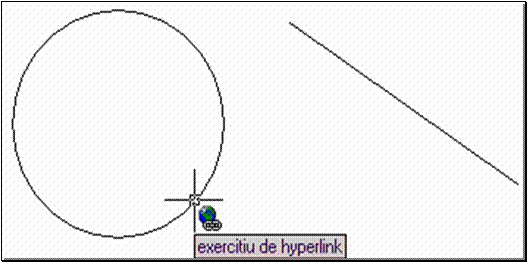

Fișierele vizate de hyperlink-uri sunt stocate local, sau pe o rețea, sau pe Internet. Cursorul-ecran dobândește un format specific atunci când firele reticulare sunt poziționate deasupra unui obiect cu un hyperlink atașat (fig. 20.1). Pentru a accesa fișierul indicat prin hyperlink, se selectează obiectul și se aleg succesiv liniile "Hyperlink", "Open".
Dacă fișierul adresat de hyperlink este un fișier-șablon AutoCAD, adică un fișier ".dwt", la activarea hyperlink-ului, AutoCAD crează un desen nou, pe baza șablonului indicat. Se poate crea astfel un set de șabloane AutoCAD, ușor partajabile de către mai mulți utilizatori.

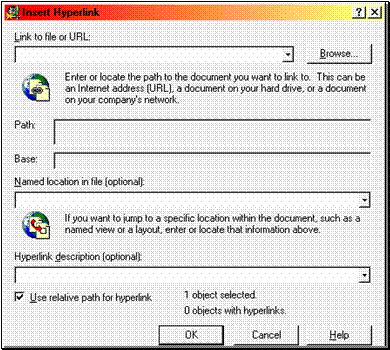

Pentru a atașa un hyperlink la un obiect grafic din desen, se selectează obiectul și se utilizează comanda HYPERLINK sau linia "Hyperlink." a meniului pull-down "Insert". AutoCAD activează caseta "Insert Hyperlink" (fig. 20.2), pentru a fi defini în detaliu hyperlink-ul.
Figura 20.1 Aspectul cursorului la trecerea sa pe deasupra unui obiect cu hyperlink atașat
Figura 20.2 Caseta de dialog "Insert Hyperlink"
Hyperlink-urile absolute sunt preferate atunci când se vizează un set redus de documente. Dacă documentul indicat prin hyperlink este mutat de la locația specificată, hyperlink-ul trebuie corectat. Deoarece corectarea se realizează pe fiecare hyperlink în parte, operația consumă mult timp în cazul a numeroase documente vizate prin hyperlink-uri.
Hyperlink-urile relative sunt mai flexibile, mai ușor editabile. Actualizarea hyperlink-urilor relative poate fi realizată simultan pentru toate legăturile de acest tip create în desen.
Definirea unei căi relative pentru un desen se realizează în caseta "Drawing Properties" (meniul pull-down "File", linia "Drawing Properties"). În panoul "Summary" al casetei, în rubrica "Hyperlink Base" , se înscrie calea relativă pentru desenul curent".
La crearea unui hyperlink relativ NU trebuie completată calea spre fișierul vizat! În caz contrar se crează un hyperlink absolut.
Formatul de desen .dwf (abreviere de la Drawing Web Format), se crează prin plotarea desenului utilizând caracteristica de plotare electronică "ePlot".
Formatul .dwf poate fi vizualizat cu orice browser obișnuit și cu auxiliarul Autodesk WHIP! 4.0 plug-in. Formatul .dwf suportă operații de panning și zooming în timp real, controlul layer-elor, al vederilor denumite și a hyperlink-urilor fixate în desen.
Fișierele .dwf sunt create în format vectorial și sunt comprimate, pentru a avea dimensiuni cât mai reduse. Astfel, ele pot fi transmise și deschise mult mai repede decât desenele AutoCAD clasice. Fișierele .dwf constituie un mod excelent de partajare a desenelor AutoCAD cu alți utilizatori, chiar cu cei care nu dispun de pachetul AutoCAD pe sistemul lor de calcul. Deoarece interfața WHIP! este ușor de folosit, utilizatorii care nu au cunoștințe de CAD pot vizualiza fără dificultăți un fișier-desen .dwf.
AutoCAD dispune de două fișiere preconfigurate de ePlot: Classic.pc3 și ePlot.pc3. Primul tip de configurare generează desene cu background negru. Al doilea tip generează desene cu background alb și delimitarea formatului de hârtie virtuală. E recomandabil ca desenele procesate prin ePlot să fie plotate fără lățime de linie.
Plotarea pe Internet a desenelor AutoCAD se face numai prin protocol ftp://.

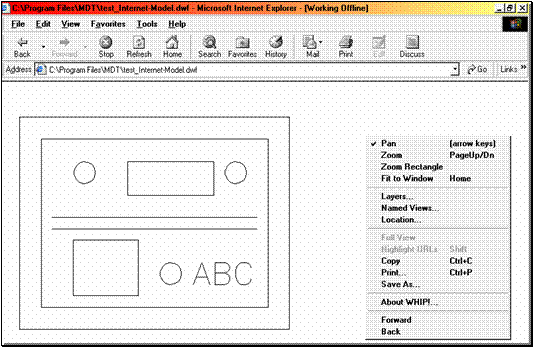

În fig. 20.3 se prezintă un exemplu de desen în format .dwf, afișat prin browser-ul Web Microsoft Internet Explorer.
Figura 20.3 Desen AutoCAD în format .dwf vizualizat prin Microsoft Internet Explorer și meniul asociat butonului drept de mouse
Între barele de instrumente proprii, AutoCAD dispune de bara "Web" (fig. 20.4), destinată navigării rapide pe Internet. Bara "Web" permite lansarea browser-ului implicit de pe sistemul respectiv de calcul, navigarea înainte, înapoi, precum și oprirea navigării. Fiecărui buton de pe bara de instrumente "Web" îi corespunde și o comandă directă AutoCAD.
Figura 20.4 Bara
de instrumente "Web" din AutoCAD
Autodesk se preocupă statornic de îmbunătățirea actului creator al proiectării, prin furnizarea unei tehnologii de vârf. Firma și-a propus de curând să ofere un mediu de proiectare mai natural, mai intuitiv, mai așa cum se întâmplă când un proiectant se întoarce pe jumătate spre biroul colegului de alături și schimbă cu el opinii despre proiect, sau când o echipă de proiectanți stau în jurul unei mese de lucru și se frământă împreună asupra soluției sau asupra variantei optime. Astfel s-a conturat strategia iDesign.
Posibilitatea de a lucra în echipă, iată un mare avantaj al strategiei iDesign adoptate de firma Autodesk pentru ultimul produs al său din seria AutoCAD, și anume AutoCAD 2000i. Distanța intercontinentală nu mai este un impediment pentru echipa de proiectare, care poate să comunice după voie în interiorul ei sau cu alți proiectanți din lume. Firme cu reprezentanțe și filiale pe tot globul pot profita de partajarea desenelor AutoCAD prin Internet.
Produse integrate Web; proiectanții pot să acceseze chiar în timpul elaborării soluțiilor de proiectare rețeaua Internet printr-un simplu clic, pot să publice informația de proiectare pe Web, să desfășoare întâlniri de lucru on-line, în timp real, să importe direct, în propriile desene, proiecte ale produselor realizate de furnizorii lor, și încă multe alte lucruri.
AutoCAD 2000i oferă un spațiu de comunicare cu restul echipei de proiectare via Internet. Se pot utiliza ușor pe această cale informații actualizate despre proiect, standardele actuale ale companiei, noi caracteristici utilitare software.
Noi instrumente Web pentru întreprinderea de proiectare extinsă, instrumente care utilizează o interfață familiară proiectanților, bazată pe un browser obișnuit, astfel că până și cea mai puțin tehnică persoană din echipă poate avea acces ușor la informații și le poate partaja cu alții! Aceasta conferă datelor mai multă valoare, deoarece sunt accesibile oricând și de oriunde unde există conexiune la Internet. Costul livrărilor de proiecte către beneficiari scade semnificativ.
Portal de intrare on-line
în industrie și pe piețele de desfacere care îmbunătățește colaborarea
și care beneficiază de serviciile și oportunitățile comerțului electronic!
Portalul informațional pentru proiectanții profesioniști "
Pe lângă formatul .dwf, versiunea 2000i introduce formatul JPEG pentru desene publicate pe Internet.
Caracteristica eTransmit poate strânge într-un pachet sigur și bine comprimat desenul, cu referințele sale externe, cu toate fișierele aferente. Pachetul este protejat prin parolă, poate fi transmis rapid pe căi electronice și înlocuiește expedierea copiilor hard ale unui proiect.
AutoCAD 2000i, cu puternica sa conexiune Internet/intranet la resurse de informație și de conținut, dă multă libertate proiectantului pentru a-și gospodări și actualiza standardele, instrumentele și practicile în timp real via Web sau intranet, chiar în cazul paratenenței la grupuri de lucru distribuite. Efectul evident al acestei oferte: echipele de proiectare sunt mult mai bine coordonate, procesul de proiectare este mai eficient și mai de succes.
|
