Cotarea sub AUTOCAD
Pachetul AUTOCAD este prevazut cu subsistemul de cotare (DIMENSIONING).
|
Comanda: |
DIM |
|
DIM |
- &nbs 131d39b p; &nbs 131d39b p; comanda ce permite introducerea meniului de cotare - prompterul "Command" prompterul "Dim" |
Exit - comanda ce se tasteaza la prompterul "Dim" pentru a reveni la prompterul "Command"
Modul de scriere a cotelor:
Ø &nbs 131d39b p; este functie de valoarea variabilelor de cotare
Ø &nbs 131d39b p; variabilele de cotare se pot modifica de la:
q &nbs 131d39b p; tastatura
q &nbs 131d39b p; meniul principal.
|
Comanda: |
STYLE |
|
STYLE |
- &nbs 131d39b p; permite setarea variabilelor de cotare Ø &nbs 131d39b p; Meniul: DIMENSION STYLE... (fig. 8) Ø &nbs 131d39b p; DIM: STYLE New text style<>: |
fig. 8
q &nbs 131d39b p; Toate setarile efectuate asupra variabilelor de cotare se pot salva sub un nume - care va defini stilul de cotare folosit.
q &nbs 131d39b p; Pentru un desn se pot defini mai multe stiluri de cotare.
|

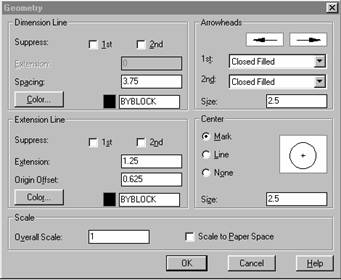

Butonul Geometry |
- &nbs 131d39b p; permite stabilirea variabilelor de cotare referitoare la geometria cotei (sageti, linii ajutatoare, etc) (fig. 9) |
fig. 9
|

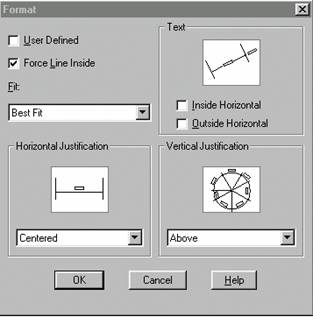

Butonul Format |
- &nbs 131d39b p; &nbs 131d39b p; determina aparitia casetei de dialog (fig. 10) ce permite setarea modului de desenare a cotelor. |
fig. 10
|

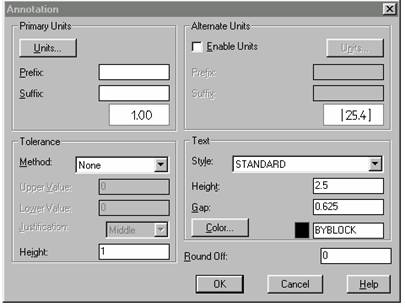

Butonul Annotations |
- &nbs 131d39b p; &nbs 131d39b p; determina aparitia casetei de dialog (fig. 11) ce permite stabilirea: înaltimii textului, a stilului de text folosit pentru inscriptionarea cotelor. |
fig. 11
|

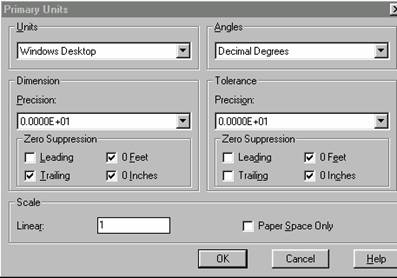

UNITS |
- comanda ce permite stabilirea preciziei de afisare (fig. 12) |
fig. 12
& &nbs 131d39b p; Suprimarea zerourilor nesemnificative ale textului cotei se poate realiza cu butonul UNITS din caseta de dialog ANNOTATIONS.
|
