Desfasurata unei cutii de carton

EXERCIŢIUL NR.3: Desfasurata unei cutii de carton

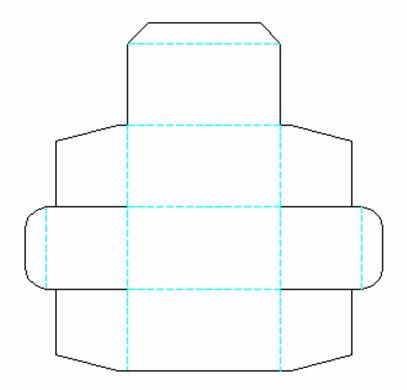

Acest exercitiu prezinta desenul desfasuratei unei cutii de carton.

În acest exercitiu vom utiliza din nou comanda line pentru a realiza forma unui carton, însa veti avea de setat de asemenea si un layer cu tipul de linie "DASHED" care va permite ca liniile de îndoire sa le desenati într-un stil diferit. Vor fi introduse de asemenea comenzile de editare chamfer si fillet pentru a produce profilul capetelor folosite pentru asamblarea cutiei.

Comenzi noi

Procedura de desenare

1. Din caseta de dialog Create New Drawing alegeti Start From Scratch. Dati comanda Save din meniul bara File, tastati PENBOX ca nume al fisierului dupa care selectati butonul Save.

2. Selectati comanda Drawing Limits din meniul Format; aceeasi comanda se poate apela tastînd in linia de comanda limits. Aceasta comanda va permite sa setati marimea formatului în care veti face desenul.

Veti vedea la linia promterului command ca limitele pot fi activate sau dezactivate (set on or off). Daca limitele sunt activate, AutoCAD-ul va semnaleza când introduceti orice punct în afara ariei de desenare. Puteti de asemenea dezactiva limitele, aceasta permitând desenarea în afara ariei specificate daca este necesar. Setarea limitelor desenului guverneaza de asemenea aria acoperita de grid-ul vizibil si functionarea comenzii zoom all. Când se invoca comanda zoom all pe ecran va apare tot ce este cuprins în limitele desenului, sau o vedere ce afiseaza maximul extins al desenului daca el este mai mare decât limitele.

Primul promter al comenzii limits cere coordonatele pentru coltul din stânga jos al ecranului. Aceasta reprezinta punctul originii în World Coordinate System (WCS). Apasati <RETURN> pentru a lasa valoarea originii setata la 0,0.

Cartonul ce va fi desenat ocupa o arie de aproximativ 350 mm pe 350 mm, care necesita o arie de marime diferita fata de cea setata implicit pentru limitele 420, 297. Pentru a crea spatiul necesar pentru desen scrieti la promter coordonatele 500,400 pentru a mari aria de desenare.

Dati din nou comanda limits si selectati "on". Pentru a afisa tot cadrul creat alegeti comanda Zoom cu optiunea All din meniul View. Asigurativa ca in linia de stare coordonatele se modifica în mod dinamic (daca nu apasati F6), la fiecare miscare a cursorului valoarea coordonatelor trebuie actualizata.

3. Începeti din punctul 245,20 desenarea profilului prezentat în diagrama din partea dreapta din figura 1 utilizând comanda line si coordonatele relative prevazute acolo.

Profilul din dreapta reprezinta conturul unei jumatati din carton înainte de a fi fost facuta vreo modificare asupra muchiilor.

Figura1

Tesirea colturilor profilului

4. Selectati comanda Chamfer din meniul bara Modify; aceeasi comanda se poate apela din bara de instrumente: pictograma . Comanda chamfer permite specificarea a doua distante ce vor fi apoi utilizate la crearea liniei ce taie coltul facut de doua linii existente.

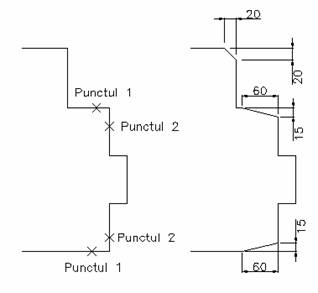

Conform diagramei din partea dreapta a figurii 2 rezulta numarul de colturi ce urmeaza sa fie tesite este trei. Doua se tesesc cu aceleasi marimi si unul necesita introducerea diferita a distantelor.

Figura 2

Pentru producerea celor doua tesituri cu aceeasi marime tastati "d" prescurtarea de la Distance pentru a seta marimea tesiturilor. Va trebui introdusa prima distanta de tesire care este 60 si apoi a doua distanta care este 15.

Având setate distantele si dând din nou comanda chamfer, utilizati informatiile din figura 2 si alegeti liniile ce vor fi selectate în punctul 1 si punctul 2 pentru a produce tesirea. Este important ca liniile sa fie punctate în ordinea specificata pentru ca cele doua distante sunt diferite. Utilizând aceeasi procedura realizati cealalta tesitura (60 pe carton.

5. Având tesite cele doua colturi faceti tesirea si pe coltul de sus, pe aceeasi cale, utilizând o distanta de 20 pentru ambele lungimi de tesire. Dupa aceasta comanda profilul trebuie sa arate ca în diagrama din partea dreapta în figura 2.

Racordarea colturilor profilului

Comanda fillet functioneaza în mod similar ca chamfer exceptând valoarea introdusa ce defineste acum raza ce trebuie aplicata coltului.

6. Avem doua colturi pe profil care vor trebui racordate. Alegeti comanda Fillet din meniul bara Modify sau din bara de instrumente: pictograma si apoi tastati in linia de comanda "r" (prescurtarea de la Radius). Introduce-ti valoarea de 20 mm pentru racordare.

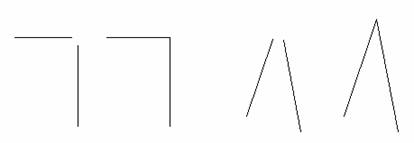

Realizati racordarea alegând cele doua linii ca în figura 3. Produceti cealalta racordare cu aceeasi valoare a razei pe celalalt colt pentru realizarea completa a profilului prezentat în diagrama din partea dreapta a figurii 3.

Figura 3

Încarcarea unui nou tip de linie

Puteti vedea pe desenul de referinta ca pe desfasurata în locurile unde cartonul se va plia exista linii întrerupte. Este o practica buna sa produceti entitati cu tipuri de linii diferite pe layere separate. Aceasta va permite ca toate liniile de detaliu ascunse pe desene sa dispara sau anumitor tipuri de linii sa le fie asigurate penite cu culori sau grosimi distincte daca desenul este trimis la plotter. Aceasta tehnica este modalitatea cea mai simpla de a crea linii exterioare îngrosate pe desen, daca doriti.

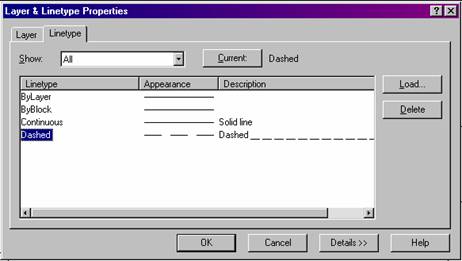

7. Înainte de a crea un nou layer pentru liniile de îndoire trebuie sa încarcati tipul de linie dashed (linie întrerupta ). Selectati Linetype din meniul Format sau tastand in linia de comanda linetype. Se deschide caseta de dialog Layer&Linetype Properties (vezi figura de mai jos) din care clickam butonul Load pentru a ne incarca tipul de linie dorit. Va apare caseta de dialog Load or Reload Linetype, iar din lista de tipuri de linii alegem dashed dupa care selectam butonul "OK". Pentru utiliza acest tip de linie, selectati tipul de linie dashed din caseta de dialog Layer&Linetype Properties si selectati butonul Current dupa care selectati "OK".

Crearea unui layer si starea tipului de linii

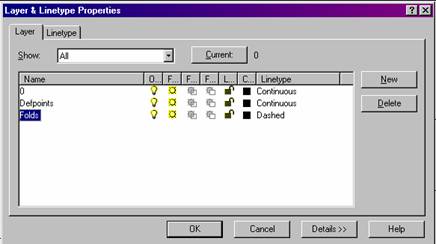

8. Selectati Layer din meniul bara Format. Va apare o fereastra de dialog ca în figura 4, care e utilizata la listarea tuturor layer-elor existente si a atributelor lor curente. Pentru a crea un nou layer, selectati butonul New, dupa care introduceti de la tastatura numele "FOLD" si apasati tasta "Enter". Vom vedea acum layer-ul Folds listat în fereastra de dialog.

figura 4

9. Pentru a clarifica liniile de îndoire atât pe ecran cât si pentru momentul când va fi asamblat, va fi util sa schimbati culorile si tipurile lor. Selectati fereastra corespunzatoare liniei layer-ului FOLDS. AutoCAD-ul va afisa o fereastra de selectare a culorii. Clickati pe Color si în aceasta fereastra pe culoarea "cyan" pentru a schimba codul culorii si apoi clickati pe "O.K." pentru a confirma selectia. Noua culoare va fi actualizata în fereastra de dialog Layer&Linetype Properties.

Pentru a schimba tipul de linie, clickati pe fereastra corespunzatoare din linia layer-ului FOLDS si apoi pe Linetype. Vor aparea pe ecran toate tipurile de linii încarcate. Clickati în fereastra aceasta pe tipul de linie DASHED si apoi pe "O.K." pentru ca schimbarea sa fie completa.

Având setate schimbarile layer-ului, faceti layer-ul FOLD curent selectând butonul Current, si apoi selectati "O.K." în fereastra de dialog Layer&Linetype Properties pentru a va întoarce în editorul de desenare. Veti vedea ca în partea de sus a ecranului, unde apare layer-ul curent, va fi afisat numele layer-ului "FOLD".

Desenarea liniilor de îndoire

Acum aveti setat un nou layer cu culoare si tip de linie diferita, si orice entitate creata va lua caracteristicile acestuia.

10. Utilizând comanda line, trasati cele doua linii întrerupte ca în partea din stânga a figurii 5. Utilizati endpoint pentru a puncta precis capetele celor doua arcuri de racordare.

Acolo mai sunt de desenat doua linii aditionale pentru a completa forma pentru îndoire a cartonului. Acestea sunt prezentate în diagrama din partea dreapta a figurii 5. Ele sunt desenate utilizând tipul de linie continuous, si reprezinta liniile dupa care va fi taiat cartonul când se va face asamblarea. Înainte de a le putea desena va trebui sa intrati în fereastra de dialog Layer&Linetype Properties cu comanda Layer din meniul bara Format si sa faceti layer-ul 0 curent pentru a restaura tipul de linie continuous. Desenati liniile ramase din figura 5 utilizând unul dintre modurile grid si snap sau una din optiunile modului osnap.

figura 5

11. Pentru ca pachetul are o linie verticala de simetrie puteti utiliza comanda mirror pentru a copia toate entitatile existente si pentru a obtine forma prezentata în figura 6. Alegeti comanda Mirror din meniul bara Modify (sau pictograma din bara de instrumente) si folositi punctele de sfârsit ale profilului existent pentru definirea liniei fata de care se face oglindirea, "mirror line".

Figura 6

12. Intrati din nou în fereastra de dialog Layer&Linetype Properties si faceti curent layer-ul FOLD. Completati liniile de îndoire ramase ca în figura 7.

Figura 7

Racordarea poliliniilor

Pentru a termina pachetul mai este nevoie sa creati o mica fereastra ce va fi decupata din carton pentru a permite sa se vada culoarea cernelii penitei când va fi asamblata.

13. Pentru a produce fereastra cu linie continua, setati curent layer-ul 0.

14. Utilizând comanda de desenare pline creati dreptunghiul plecând din punctul 210,115 (prezentat în figura 8). Dreptunghiul are lungimea de 70 mm si latimea de 50 mm.

Pentru ultima latura a dreptunghiului folositi optiunea "c" pentru a-l închide.

15. Pentru a produce racordarea colturilor dreptunghiului selectati comanda Fillet din meniul bara Modify (sau dati click pe pictograma din bara de instrumente). Mai întâi setati raza racordarii la valoarea de 10 mm.

Având relansata comanda fillet veti vedea ca în linia de comanda exista optiunea "polyline". Aceasta permite ca toate colturile poliliniei sa fie racordate într-o singura operatie. Tastati "p" (polyline) in linia de comanda si apoi selectati dreptunghiul ce l-ati desenat anterior. Toate colturile vor fi racordate cu raza de 10 mm.

Figura 8

16. Salvati desenul si apoi iesiti cu comanda quit.
