Elemente de baza in AutoCAD

Elemente de baza in AutoCAD

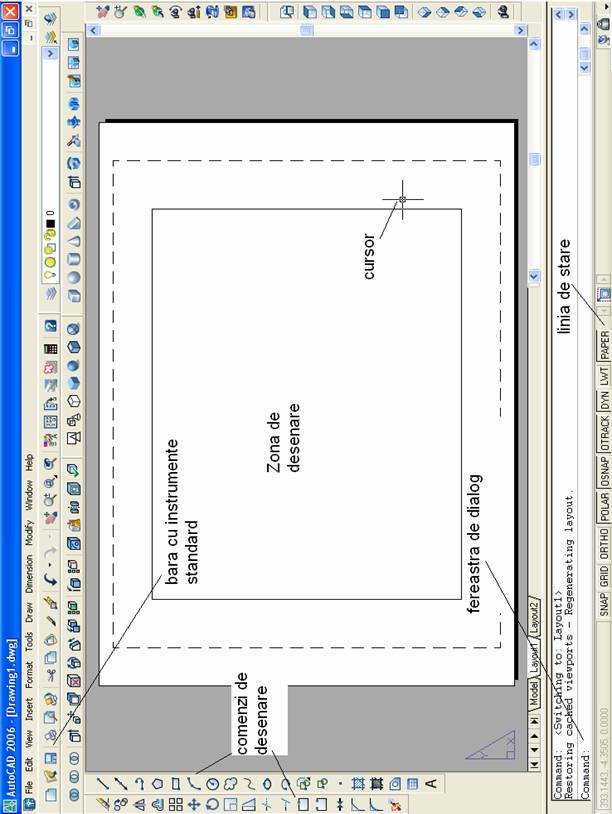

1.1 Interfata grafica AutoCAD

1.2 Zone caracteristice programului

Fereastra de dialog

Aceasta zona este formata din unul sau mai multe randuri (text) ale ecranului. Aici se desfasoara conversatia dintre utilizator si system. In cadul dialogului afisat de calculator se introduce comenzi, date, optiuni. Pe masura ce comenzile sunt executate, are loc o defilare in sus a textului (sub zona de desenare).

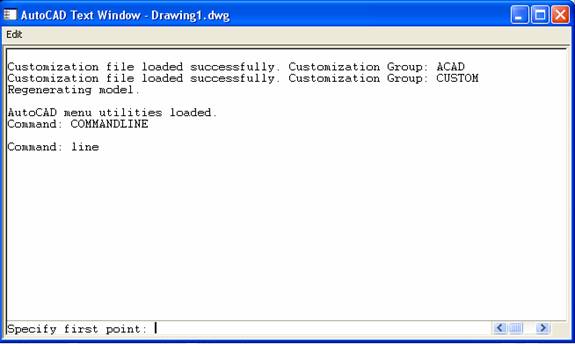

Prin apasarea tastei F2 dispar celelalte zone, putand fi astfel vizualizate ultimile randuri din textul dialogului introdus anterior; se intra in ecranul “text”. Comutarea in sens invers, in ecranul “grafic”, se face apasand din nou tasta F2.

Zona de desenare

Zona de desenare reprezinta zona in care se realizeaza efectiv desenul. In aceasta zona apare cursorul graphic, care pot fi deplasate prin miscarea mouse-ului in directiile dorite si pictograma sistemului de coordonate.

Linia de stare

Zona de stare, sau zona de informatii, reprezinta prima linie de jos a ecranului. In aceasta zona se afiseaza informatii referitoare la modul de lucru ORTHO, active sau nu, la modul de lucru SNAP, la modurile OSNAP, la valorile numerice a coordonatelor cursorului graphic. Prin apasarea butoanelor respective se pot active sau dezactiva acele moduri.

Apasarea tastei F6 permite vizualizarea dinamica a coordonatelor cursorului graphic in timpul deplasarii acestuia. Reapasarea ei blocheaza aceasta afisare la valorile ultimei pozitii avute.

Bara cu instrumente standard si meniurile derulante

Bara cu instrumente standard si meniurile derulante sunt foarte asemanatoare cu cele din alte aplicatii Windows. Meniurile derulante cuprind marea majoritate a comenzilor programului, oferind in anumite situatii si o serie de detalii suplimentare.

Bara cu instrumente

Comenzile dorite pot fi lansate din barele mobile cu instrumente prin clic pe pictograma corespunzatoare. Este modul preferat la introducerea comenzilor, datorita desenului sugestiv pe care-l contin acestea si rapiditatii cu care pot fi accesate. Deschiderea sau inchiderea acestor bare se poate face comod prin clic dreapta in zona unor bare deja existente pe ecran. Deplasarea lor la locul dorit se face prin “tragerea” acestora tinand apasat butonul din stanga al mouse-ului.

Bara “Object properties”

Bara “Object properties” ofera o serie de informatii referitoare la starea curenta a straturilor de desenare si tipurilor de linie utilizate, permitand si o serie de operatii cu aceste elemente.

1.3 Stabilirea mediului de lucru

Inceperea unui desen nou presupune executarea mai multor operatii, printre care:

-alegerea marimii formatului in care se incadreaza desenul

-alegerea unitatilor de masura

In AutoCAD introducerea datelor se face in adevarata marime (unitati de desenare), avand posibilitatea ca la imprimare sa se precizeze scara si marimea formatului.

1.3.1 Stabilirea formatului alocat desenului

Comanda LIMITS permite stabilirea limitelor in care se realizeaza desenul, respectiv, a spatiului rectangular, precizat prin coordonate (x,y) ale doua colturi opuse- stanga jos si dreapta sus, precum si activarea (ON) sau dezactivarea (OFF) posibilitatii de desenare in afara limitelor. Ceea ce apare pe ecran, nu reprezinta intotdeauna spatial alocat prin comanda LIMITS. Acest spatiu, afisat, poate fi modificat, dupa dorinta, cu comenzile ZOOM si PAN. Pentru afisarea in intregime a spatiului alocat, trebuie introdusa comanda ZOOM, optiunea ALL

1.3.2 Comanda Zoom

Vizualizarea partiala sau totala a spatiului de lucru se realizeaza cu ajutorul comenzii ZOOM. Ca prima utilizare a acestei comenzi, se vor putea crea desene de ansamble si subansamble de dimensiuni mai mari ca spatiul de lucru vizibil pe ecranul monitorului. Astfel, in cazul in care dimensiunile corpurilor le depasesc pe cele ale spatiului vizibil pe ecran, desenarea nu este impiedicata, spatiul alocat modicandu-se automat.

Comanda ZOOM prezinta mai multe optiuni, cu urmatoarele semnificatii:

-Real time: este optiunea implicita, utilizatorul modificand factorul de scalare in timp real, intuitiv, cu ajutorul unei lupe;

-All: determina vizualizarea intregului spatiu pe care se afla desenul;

-Center: permite alegerea suprafetei afisate prin indicarea centrului si a inaltimii acesteia;

-Dynamic: conduce la aparitia pe ecran a intregului spatiu alocat, urmand sa fie selectata portiunea care se doreste a fi afisata;

-Extends: determina afisarea spatiului ocupat efectiv de catre desen;

-Previous: permite revenirea la scara precedenta de vizualizare;

-Scale: necesita introducerea noului factor de scalare;

-Window: serveste la specificarea spatiului afisat prin intermediul unei ferestre dreptunghiulare, utilizatorul alegand doua puncte diagonal opuse ale acesteia.

1.3.3 Stabilirea Unitatilor

Comanda UNITS sau DDUNITS permite stabilirea unitatilor si a conventiilor de masurare ce vor fi utilizate in desenul respective.

Cu ajutorul comenzii UNITS se aleg unitatile de masura pentru coordonate, distante si unghiuri, in AutoCAD fiind posibil lucrul cu numere zecimale sau fractionare, cu diferite unitati de masura (metri, milimetri, inch, mile etc.). In fapt, modul de lucru este acelasi, comanda influentand doar modul de reprezentare al entitatilor desenate.

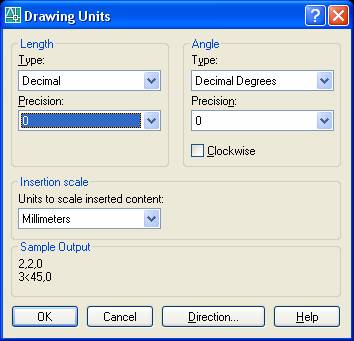

Tastarea comenzii UNITS in linia de comanda sau alegerea acesteia din meniul Tools conduce la aparitia ferestrei de dialog:

1.4 Introducerea coordonatelor

Metodele de introducere a coordonatelor unui punct. Majoritatea desenelor care sunt realizate cu AutoCAD-ul, indiferent de complexitatea lor sunt formate din obiecte elementare, cum ar fi linii, arce, circumferinte, polilinii, etc. Pentru desenarea acestor obiecte este necesar de introdus coordonatele punctelor ce indica pozitia, dimensiunea sau directia lor. Si in operatiile de editare necesita introducerea unor puncte. In AutoCAD sunt patru metode de introducere a coordonatelor
- Utilizarea coordonatelor
- Utilizarea coordonatelor
- Introducerea directa a distantei;
- Afisarea coordonatelor.

Utilizarea coordonatelor absolute. Coordonatele rectangulare absolute sunt masurate tot timpul de la originea cu coordonata (0 ). In AutoCAD coordonatele se introduc de la tastatura, scriind valorile pentru X,Y,Z separate prin virgula.
Coordonatele polare absolute reprezinta de asemenea o pozitie raportata la originea sistemului bidimensional, dar specificarea acestei se face printr-o distanta si unghi. Valorile distantei si unghiului sunt separate printr-o paranteza unghiulara (<), fara spatii: Distanta unghiul (de exemplu 20 unghiul (de exemplu20<45). Unghiurile pozitive se masoara in directia inversa a acelor de ceasornic, de la directia pozitiva a axei X (implicit).

Utilizarea coordonatelor relative. De obicei intr-un desen dupa ce se specifica coordonatele de inceput a unei linii, se poate de stabili pozitia fata de acesta a punctului urmator, fie sub forma de distanta masurate pe X sau Y fie in coordonate polare. Coordonatele relative nu se specifica fata de pozitia centrului de coordonate ci fata de ultimul punct desenat. Coordonatele absolute pot fi diferentiate de cele absolute prin simbolul @. De exemplu @20,60, sau 30<40, pentru coordonate polare.

Introducerea directa a distantei AutoCAD-ul poate specifica coordonatele relative si prin introducerea directa a distantei. In acest caz in loc sa se introduca valorile coordonatelor, se poate de specificat un punct prin indicarea directiei cu cursorul si introducerea distantei. Metoda permite specificare rapida a lungimii unui segment si este folosita in special pentru directiile ortogonale, cand este activata optiune Ortho.

Afisarea coordonatelor. Fereastra de afisare a coordonatelor, plasata in capatul de stanga a barei de stare a AutoCAD-ului, este utila in procesul de introducere a coordonatelor. Coordonatele pot fi afisate in diferite moduri: in sistemul ortogonal de coordonate sau cel polar.

Sistemul de coordonate. Cand in AutoCAD incepeti un nou desen, in el se foloseste in mod prestabilit, un sistem de coordonate rectangular numit sistem WCS (World Coordinates System - Sistemul de Coordonate Universal). Acesta are originea in coltul de stanga a paginii sau a ferestrei de desenare. I sa definit un nume pentru a fi diferentiat de alte sisteme de coordonate folosite de AutoCAD, numite sisteme UCS (Users Coordinates System - Sistem de Coordonate Utilizator), deoarece pot fi definite de utilizator. Sistemele UCS simplifica lucrul in spatiu 3D, dar sunt utile si pentru desenarea in 2D. Sistemul de coordonate universal nu este altceva decat un sistem de coordonate obisnuit rectangular, avand originea in coltul de stanga de jos al ecranului, o axa orizontala X, o axa verticala Y, si axa perpendiculara pe X si Y - Z care este orientata spre exterior. Sistemul de coordonate definit de utilizator, poate fi creat de utilizator asa cum sugereaza numele. Intr-un sistem UCS originea si directiile axelor X,Z,Y pot fi rotite sau mutate sau chiar se poate de aliniat cu vre-un obiect al utilizatorului.

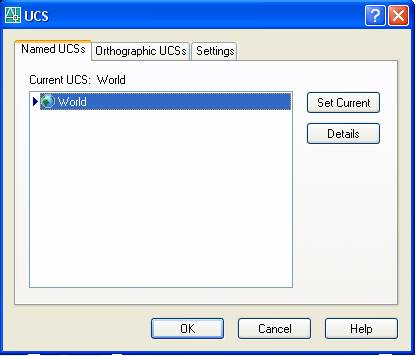

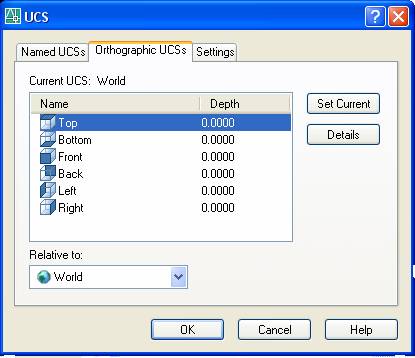

Comanda UCS. Sistemul de coordonate a utilizatorului UCS este un instrument pentru crearea si modificarea desenelor 3D. Un sistem UCS poate fi descris ca un plan in spatiu 3D pe care se poate desena. Utilizand comanda UCS se poate crea sisteme UCS si se poate trece de la un sistem la altul, oricat de des. Comanda UCS determina orientarea folosita la desenarea obiectelor 2D, precum si directia de extindere a obiectelor.

Linia de comanda UCS. Meniu: Tools>UCS>Preset Option. Dupa chemarea comenzii la promptul de comanda va aparea: Origin/ZAxis/3point/OBject/View/X/Y/Z/Prev/Restore/Save/Del/ <World>: Se introduce sau se selecteaza o optiune.

Optiuni:

Origin: Determina originea unui sistem de coordonate;
Zaxis: Determina directia axei de coordonate Z. Se va solicita originea sistemului de coordonate UCS si un de pe axa Z a sistemului UCS;
3point: Permite definirea unui sistem de coordonate prin selectarea a trei puncte: originea sistemului de coordonate, un punct de pe directia pozitiva a axei X, si un punct pe directia pozitiva a axe Y;
Object: Defineste un sistem UCS pe baza orientarii unui obiect. Obiectele care nu pot fi folosite pentru definire sunt: solidele, poliliniile 3D, liniile multiple, regiunile, splinele, razele, liniile de constructie, liniile directoare si textul multilinie;
View: Defineste un sistem de coordonate paralel cu afisarea curenta a vederii. Originea sistemului de coordonate va fi utilizata ca origine a noului sistem de coordonate UCS;
X/Y/Z: Permite definirea unui nou sistem de coordonate prin rotatia sistemului curent UCS in jurul axelor de coordonate;
Prev: Se plaseaza in sistemul de coordonate anterior;

Restore: Restabileste un UCS salvat;
Save: Salveaza un UCS pentru a putea fi folosit ulterior;
Del: Sterge un UCS definit anterior;
?: Afiseaza lista de sisteme UCS salvate in sesiunea curenta. Se pot utiliza filtre pentru a cauta un anumit UCS;
World: Revine la sistemul de coordonate universal;
