1. Modelarea suprafetelor
Permite nu doar definirea muchiilor unui obiect 3D ci si suprafetele sale
Mesh - retea poligonala cu care se definesc suprafetele ca o reuniune de fatete.
Densitatea retelei se stabileste cu ajutorul variabilelor de sistem:
SURFTAB1 - pe directia M
SURFTAB 2- pe directia N
(M, N - liniile si coloanele unei matrici ce determina densitatea retelei)
- cu cât valorile sunt mai mari cu atât acuratetea suprafetei este mai buna. Valoare implicita: 6.
Construirea unei retele poligonale 3DMESH
se defineste prin specificarea numarului de noduri pe linii si pe coloane (M, N) valori între 2
|
Comanda |
3DMESH |
|
3DMESH |
Bara de meniu: DRAW Surfaces 3d mesh Butonul: Command: 3DMESH Mesh M size: nr. de linii Mesh N size: nr. de coloane Vertex (0, 0): coordonatele 2D (3D) pentru primul nod Vertex (m, n): coordonatele 2D (3D) pentru ultimul nod |
Retele poligonale predefinite 3D
|
Comanda |
3D |
|
3D |

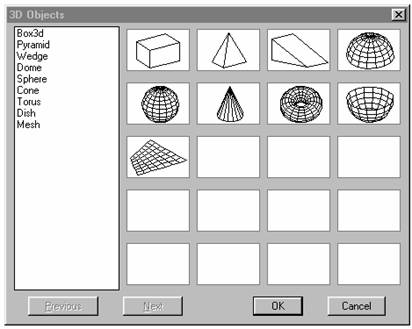

Meniul: DRAW Surfaces 3D Surfaces Command: 3D Box/Cone/Dish/DOme/Mesh/Pyramid/Shere/Torus/Wedge: daca comanda este accesata de la bara de meniu, pe ecran apare caseta de dialog din fig. 2 dupa alegerea suprafetei dorite, AUTOCAD solicita parametrii constructiei necesari pentru definirea completa a tipului de suprafata indicata. |
fig. 2
3. Generarea unei retele poligonale 3D
comenzi ce permit generarea suprafetelor poligonale cu ajutorul unor metode specificate
Bara de instrumente SURFACES
|
Comanda |
RULESURF |
|
RULESURF |
deplasarea unei drepte de-a lungul a doua muchii - suprafete riglate. Bara de instrumente Surfaces:
icon-ul Meniul: DRAW Surfaces Rulesurf Command: RULESURF Select first defining curve: se selecteaza prima curba Select second defining curve: se selecteaza a doua curba. |
Cele doua curbe de definitie pot fi curbe închise sau curbe deschise, dar ambele trebuie sa fie de acelasi fel. Câteva exemple sunt date în fig. 3.
|
|
|
|
fig. 3
|
Comanda |
REVSURF |
|
REVSURF |
permite obtinerea suprafetelor de revolutie, generate prin rotirea unei curbe în jurul unei axe de revolutie. Bara de instrumente Surfaces:
icon-ul Meniul: DRAW Surfaces Revsurf Command: REVSURF Select parth curve: se selecteaza curba rotitoare Select axis of revolution: se selecteaza axa de revolutie Start angle: unghiul de început Included angle <Full circle> unghiul de sfârsit |
Pentru acelasi profil generator (fig. 4.a), fig. 4.b si fig. 4.c se reprezinta suprafetele obtinute printr-o rotatie completa si printr-o rotatie cu 1500 în jurul axei de revolutie.
|
a. |
b. |
c. |
fig. 4
|
Comanda |
TABSURF |
|
TABSURF |
suprafete care se obtin cu ajutorul unei curbe si a unui vector (vector de directie) = suprafete tabulare. Bara de instrumente Surfaces:
icon-ul Meniul: DRAW Surfaces Tabsurf Command: TABSURF Select defining path: selectare curba de definitie Select direction vector: selectare vector directie |
Curba de definitie poate fi deschisa (fig. 5.a) sau închisa (fig. 5.b). Rezultatul aplicarii comenzii TABSURF se poate vedea în fig. 5c si 5d.
|
|
|
|
|
|
fig. 5
|
Comanda |
EDGESURF |
|
EDGESURF |
se pot genera suprafete cu ajutorul a 4 curbe de definitie. Curbele trebuie sa fie în contact, altfel se primeste mesaj de eroare. comanda permite construirea unei retele poligonale prin aproximarea suprafetei prin petice de tip COONS. Petic COONS - suprafata bicubica de interpolare definita de 4 laturi conexe, care pot fi si curbe spatiale. Bara de instrumente Surfaces:
icon-ul Meniul: DRAW Surfaces Edgesurf Command: EDGESURF Select edge 1: selectare prima curba Select edge 2: selectare a doua curba Select edge 3: selectare a treia curba Select edge 4: selectare a patra curba |
Punctele de capat ale celor 4 curbe trebuie sa fie în contact perfect, astfel încât sa formeze o curba închisa.
Exemplu: fig. 6a, 6b.
|
|
|
fig. 6
|
c.
b.
d.
a.
b.
