Moduri OSNAP - Object Snap
Set de instrumente ce permit introducerea cu exactitate a punctelor in desen cu referire la entitati existente deja pe ecran.
Utilizare:

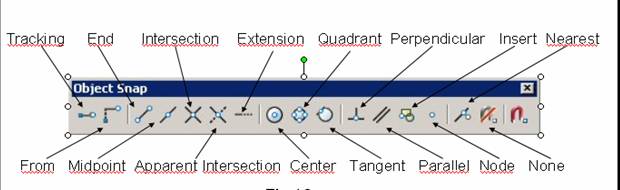

In mod transparent (cand sunt alese din bara mobi 333h78d la cu instrumente OSNAP -Fig. 1, din meniul cursor -Fig.2, sau de la tastatura - Fig.3)
In mod permanent (cand sunt alese din caseta de dialog Drafting Settings, eticheta Object Snap - Fig. 4)
Observatie: meniul cursor se activeaza prin apasarea simultana a tastei Shift si butonul din dreapta al mouse-ului
Fig2. fig.3 fig.5
ENDpoint - alege punctul de sfarsit al unei entitati (deschise)
MIDpoint - alege mijlocul unei entitati (deschise)
INTersection - alege punctul de intersectie a doua entitati
APParent intersection - alege punctul in care doua entitati se intersecteaza prin prelungire
EXTension - fixeaza puncte la intersectia aparenta a doua obiecte, care in spatiul tridimensional se pot intersecta in mod real sau nu. In 2D acest mod osnap alege punctul in care se intersecteaza proiectiile a doua segmente de dreapta
CENter - alege centrul unui cerc sau al unui arc de cerc
QUAdrant - localizeaza punctele de pe un cerc situate la 0 si 270
TANgent - localizeaza punctul de tangenta al unei drepte la un cerc sau arc de cerc
PERpendicular - localizeaza un punct situat la intersectia dintre un obiect si perpendiculara dusa pe acesta
PARallel - permite selectarea unui unghi, generand o linie de constructie punctata temporara -NODE - localizeaza un obiect punct
-INSert - localizeaza punctul de inserare a obiectelor de tip text sau a blocurilor si referintelor externe
-NEArest - localizeaza un punct de pe o entitate cel mai apropiat de tinta de selectie
-NONE - dezactiveaza modurile osnap
-FROm - stabileste un punct de referinta temporar ca baza pentru specificarea altor puncte
-Mid Between 2 Points - alege un punct situat la mijlocul distantei dintre doua puncte
Temporary track point - stabileste un punct de referinta temporar si afiseaza cai de urmarire polara de-a lungul carora pot fi definite puncte
paralela cu o linie existenta
Observatie
Din caseta de dialog Options, eticheta Drafting se pot configura diferite aspecte ale modurilor osnap si cailor de urmarire polara
|
