Realizarea suprafetelor hasurate
|
Comanda: |
BHATCH |
|
BHATCH |
- comanda pentru realizarea hasurilor - sesizeaza un contu 828i87i r închis, fara a mai fi necesara specificarea granitelor ce marginesc conturul |
|
Comanda: |
HATCH |
|
HATCH |

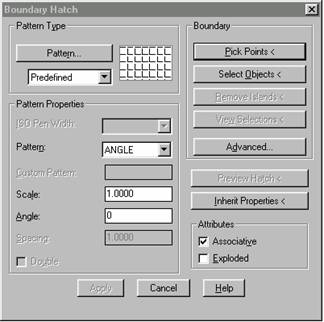

determina aparitia unei casete de dialog care va permite alegerea parametrilor de hasurare (fig. 7) Meniul: DRAW HATCH... Butonul: |
q Pattern permite alegerea modelului de hasurare dintr-o biblioteca predefinita.
q Pick points permite selectarea ce urmeaza a fi hasurata.
Suprafata trebuie sa fie corect executata (sa fie contur închis).
q Preview permite o previzualizare a hasurului, pentru a verifica modul în care acesta se va aplica.
Se recomanda realizarea hasurului pe un layer creat, care sa poarte o culoare diferita de cea cu care sunt trasate liniile de contur.
fig. 7
Editarea suprafetelor hasurate:
Meniul: MODIFY OBJECT HATCH
Butonul:
(Bara de instrumente MODIFY II)
|
