Utilizarea fisierelor de referinta
|
|
Exercitiul nr. 11 : Utilizarea fisierelor de referinta
AutoCAD-ul va permite sa aduceti un alt desen īn desenul curent pentru a fi utilizat ca referinta. Aceasta va faciliteaza sa afisati un desen extern pe ecran fară 616c24g ; adaugarea detaliilor sale permanent īn fisierul curent. Un desen de referinta nu poate fi editat oricum, pe orice cale.
Acest exercitiu este bazat pe desenul biroului, pe care l-ati completat īn exercitiul 2, si leaga planul plantelor de mobila biroului. Aceasta parte a proiectarii este executata invariabil de catre o persoana diferita. Aceasta situatie este un prim exemplu īn care desenul planului mobilei va fi folosit ca desen de referinta pentru "plantele decorative" ceea ce face posibila utilizarea fisierului desen fara alterarea lui, pe orice cale.
Īn exercitiu veti face de asemenea cīteva modificari minore īn desenul planului biroului pentru a arata cum orice schimbare la desenul de referinta poate fi produsa numai īn afara desenului original, si cum astfel de schimbari sunt reflectate automat īn orice fisier a carui referinta este.
|
xref xbind |
Comenzi noi
Procedura de desenare
1. Creati un nou desen numit Plants. Veti deschide astfel un fisier desen īn care puteti referi desenul biroului si apoi sa adaugati plantele pentru a decora camera.
2. Setati limitele desenului la 10000,7500 pentru a avea acelasi limite cu cele ale desenului de referinta si valoarea grid-ului la 200 cu un snap setat la 100.
3. Selectati comanda External Reference. din meniul Insert din pull down menu. Alegeti optiunea Attach, care permite atasarea unui alt fisier desen la desenul curent. Apasati <Return> pentru a confirma varianta implicita. Va apare apoi promterul "Xref to attach". Scrieti numele desenului completat īn exercitiul 2: Office. Promterul liniei de comanda va va confirma faptul ca desenul de referinta a fost atasat si ca desenul Office este īncarcat.
|
Desene de referita externa (xrefs) Cīnd desenul curent este salvat, informatiile despre desenul de referinta atasate permanent sunt numele sau si calea dupa cere se poate accesa. Pentru ca desenul de referinta nu este parte a desenului curent, el va fi reīncarcat īn desenul curent la īnceputul fiecarei sesiuni de desenare. Aceasta asigura sa fie īncarcata ultima versiune a desenului de referinta, reflectīnd orice modificare ce s-a facut īn acesta. Listarea fisierelor de referinta īntr-un desen Daca intr-un anumit stadiu doriti lista numelor desenelor de referinta care sint atasate desenului curent, tastati xref si apoi "?" pentru a invoca listarea. La prompterul "Xref(s) to list < > apasati <Return> pentru a lista toate desenele atasate. AutoCAD-ul va da numele tuturor fisierelor de referinta si calea directorului īn care se gasesc aceste desene. Apasati F1 pentru a va īntoarce īn editorul de desenare. |
Urmatoarele linii de comanda afisate sunt identice cu cele ale comenzi Insert din AutoCAD.
Cele 3 desene ale plantelor pe care le veti utiliza pentru mobilarea biroului sunt prezentate īn figura 1 cu numele lor. Punctul din centrul lui Plant1 si Plant2 si cel din coltul lui Planttub indica punctele lor de inserare.

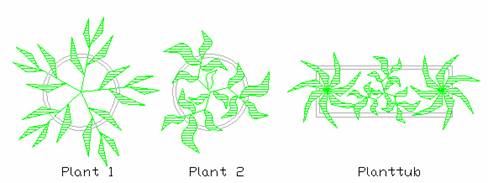

Figura 1
Introduceti un punct de insertie pentru desenul de referinta prin specificarea originii 0,0,0. Mentineti factorii de scalare pe x si pe y la valoarea 1 si unghiul de rotatie 0 apasīnd<Return> la prompterele respective.
4. Dati comanda Zoom all pentru a vedea pe ecran īntreg biroul.
|
Xref layers Īn fereastra de dialog Layer Control poate fi observat un numar de layere prezentate deja īn desen, care nu au fost create de Dvs. Aceasta se refera la leyer-ele desenului de referina, Office , care a fost atasat. Īn ordinea īn care ele sunt trecute īn desenul de referinta, AutoCAD-ul numeste leyer-ele de referinta cu numele fisierului original urmat de simbolul "pipe" (I) si apoi de numele layer-ului (exemplu este layer-ul OFFICE WINDOW) |
5. Creati un nou layer numit PLANTS cu culoarea green(verde) si tipul de linie continuous si faceti -l curent.
Utilizīnd comanda Block din
meniul Insert din pull down menu,
introduceti diferite nume de fisiere ce contin plante pentru a
le adauga īn aria de lucru, ca īn figura2. Nu inserati plante īn aria
de lucru din coltul din stīnga jos al biroului. Cīnd inserati blocurile,
pastrati factorul de scalare pe x
si pe y la valoarea 1 apasīnd pe <Return>
la prompterele respective. Unghiul de rotatie pentru blocurile Plant1 si Plant2 inserate trebuie sa ramīna la valoarea 0, iar blocul Planttub īn cele doua arii de lucru de sus trebuie inserat cu
un unghi de rotatie de 90.

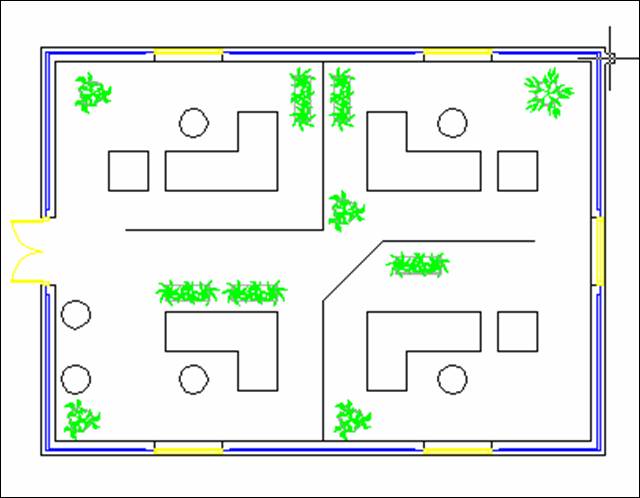

Figura 2

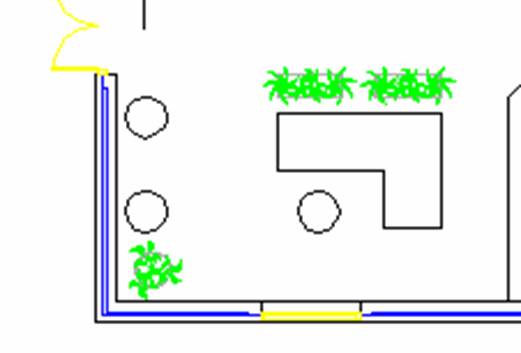

Īn finalul proiectarii biroului va trebui sa convertiti aria de lucru din stīnga jos īntr-un birou pentru receptie. Veti vedea ca stergerea patratului ce simbolizeaza fisetul si adaugarea a doua scaune pentru vizitatori, pozitionate līnga perete, ca īn figura 3, este destul de complicata.
7. Utilizīnd comanda Erase, īncercati sa selectati doar fisetul din aria care va deveni noua receptie. Veti vedea, facīnd selectia, ca acel desen devine parte a setului selectat. Apasati Esc pentru a īntrerupe comanda Erase.
Acest fapt ilustreza valoarea fisierelor de referinta. Īn timp ce desenul de referinta este atasat fisierului desen curent, va permite sa adaugati detalii la un desen de baza, īnsa īn acest caz nu puteti altera desenul de referinta original; Office. Īn acest exemplu, persoana responsabila cu proiectarea planului decorarii cu plante nu trebuie sa dispuna de posibilitatea de a modifica desenul original al biroului, aceasta reprezentānd o alta arie de responsabilitati. Aceasta poate fi facuta numai īn fisierul desenului original al biroului.
8. Salvati desenul curent. Veti vedea la linia de comanda ca atunci cānd īncepe salvarea desenului, AutoCAD-ul executa un proces de scanare a fisierelor de referinta din desen. Aceasta salveaza numele fisierului de referinta si calea dupa care poate fi gasit. Aceasta face ca atunci cānd desenul curent este din nou īncarcat, fisierul de referinta sa poata fi automat atasat. Avānd salvat desenul parasiti editorul de desenare, iesind īn meniul principal.
9. Utilizānd optiunea Open din meniul File, īncarcati desenul existent al planului biroului; Office. Cu comanda Erase stergeti fisetul din aria receptiei si utilizānd comanda Copy copiati unul din scaunele existente pentru a crea doua scaune pentru vizitatori pozitionate lānga perete, ca īn fig.3.
10. Salvati desenul Office si iesiti īn meniul principal.
11. Utilizānd optiunea Open din meniul File, reīncarcati desenul Plants. Veti remarca ca atunci cānd desenul īncepe sa fie īncarcat este afisat la linia de comanda ca AutoCAD-ul transforma desenul de referinta Office si apoi ca desenul Office a fost īncarcat cu succes.
Se poate
observa de asemenea ca īn desenul Plants
se va face o actualizare automata a planului atasat al biroului.
Aceasta ilustreaza ca orice revizie la fisierul de
referinta original este automat reflectata īn orice desen care
are acest fisier ca fisier atasat.

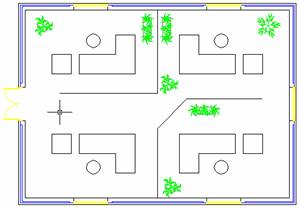

Figura 3
12. Utilizānd comanda Insert, adaugati plantele īn spatiul receptiei asa cum e prezentat īn fig.3.
|
Caracteristici aditionale ale fisierelor de referinta Ca o adaugare la functiile de referinta extrema pe care le-ati utilizat īn acest exercitiu, īn continuare va vor fi prezentate cāteva optiuni de referinta aditionale posibile īn AutoCAD. Bind: Aceasta optiune permite atasarea permanenta a continutului unui desen extern īn desenul curent. Cānd legati un fisier de referinta el devine un bloc normal īn desen. Cānd toate obiectele numite din fisierul de referinta sunt legate la desenul curent numele lor sunt schimbate. Caracterul "pipe" pe care l-ati vazut īn fereastra de dialog Layer Control va fi īnlocuit cu 3 caractere; $, apoi un numar, urmat de un alt $. Fiecare numar este adaugat de AutoCAD pentru a asigura fiecarui obiect un nume unic. Dtach: Aceasta optiune va sterge permanent legatura dintre desenul extern si desenul curent. Path: Aceasta va permite sa schimbati directorul pentru desenul de referinta daca, de exemplu, locul desenului este schimbat. Daca se īntāmpla aceasta, este esential sa reactualizam calea, altfel AutoCAD-ul nu va putea gasi si īncarca desenul de referinta. Reload: Aceasta va permite sa reīncarcati orice desen extern atāta timp cāt sunteti īnca īn desenul curent. Aceasta optiune este folositoare, īn particular, daca utilizati AutoCAD-ul īntr-o retea unde altcineva poate fi responsabil pentru actualizarea desenului de referinta īn timp ce Dvs. lucrati la desen. Utilizānd reload puteti fi sigur ca desenul de referinta pe care īl folositi este ultima versiune disponibila. Log: Pentru a urmari utilizarea desenelor externe este generat si automat mentinut un fisier jurnal exterior (.XLG). Acest fisier jurnal īnregistreaza utilizarea optiunilor Attach, Bind, Detach sau Reload pentru fiecare referinta externa īn desenul curent. Īn completare la comanda Xref AutoCAD-ul prevede o comanda Xbind care este localizata īn menul comenzii Xref. Aceasta comanda este diferita de optiunea Bind a comenzii Xref. Īn aceasta veti putea sa atasati permanent obiecte selectate din desenul de referinta. Acestea pot include blocuri, moduri de cotare, layere, tipuri de linii si stiluri de text. AutoCAD-ul redenumeste obiectele stergānd simbolul "pipe" si īnlocuindu-l cu conventia $, numar, $. |
13. Salvati desenul si iesiti din editorul de desenare cu comanda Quit.
|
