Freehand Tool (F5)
Corel Draw
Freehand Tool (F5) permite desenarea prin intermediul
instrumentelor de lucru urmatoare:
Interactive
Connector Tool
|
232j92c |
232j92c
| |
232j92c |
|
Toate aceste instrumente de trasare a liniilor constituie unul din
capitolele de creare a liniilor in cadrul graficii
vectoriale.
Cel mai utilizat
dintre aceste instrumente este Free Hand
Tool (desenare cu mana libera) si primul in lista de mai sus.
Acest instrument se poate selectiona si apasand tasta F5.
Auto-inchiderea
conturului
|
232j92c |
232j92c
|
232j92c | |  |
|
|
Cu acest instrument liniile se traseaza
tinand in continuu apasat mouce-ul si pe suprafata
virtuala pana cand va aparea o linie care urmareste
miscarile mainii. Se pot trasa si linii drepte prin clic pe
suprafata de lucru si apoi inca o data clic pentru trasarea
liniei.
1 Bezier Tool
reprezinta un mod de desenare in care se folosesc curbele specifice
Bezier. Acest instrument nu are o Bara de proprietati specifice.
Instrumentul realizeaza din nod in nod linii drepte. Aceste noduri se
numesc puncte Bezier.
Acest instrument este
utilizat in special pentru realizarea de linii drepte.
3 Artistic Media Tool este un instrument care utilizeaza linii
artistice. Bara de proprietati permite setarea si
selectionarea tipurilor de linie in functie de necesitatile
utilizatorului.

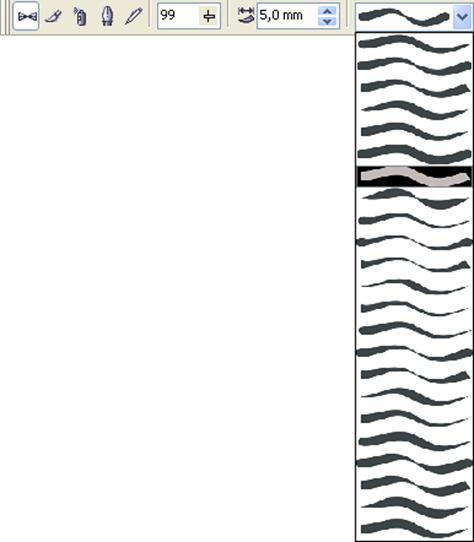

Tipuri de pensule:
232j92c

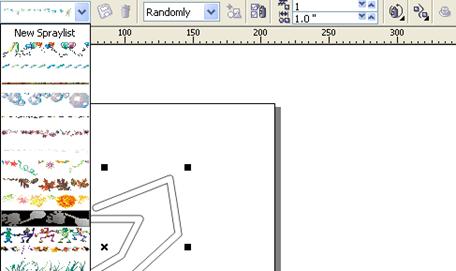

Instrumentul Spray prezinta
o bara de proprietati mai extinsa:
Adaugarea
unei liste de spay-uri
|
232j92c |
Ordinea de
asezare a spay-ului
|
232j92c |
Acest set de instrumente permite realizarea de linii artistice, de grosimi,
texturi, dimensiuni variate si chiar crearea de linii personalizate.

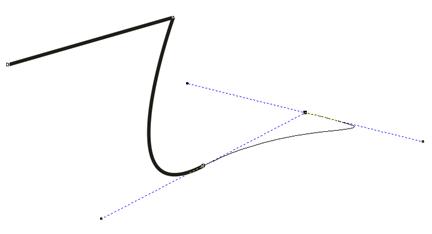

4 PenTool
realizeaza linii drepte pe suprafata de lucru dar poate crea si
linii curbe daca la clic se trage de mouce si automat se
creeasza „brate de ajustare”.
5 Polyline Tool realizeaza o linie continua pe
suprafata de lucru alcatuita fie din segmente drepte fie din
linii curbe. Particularitatea acestui instrument o contituie imposibilitatea de
a inchide lini in timp ce utilizatorul traseaza linile cu acest
instrument.
6 3 Point Curve Tool permite realizarea de linii drepte pe
suprafata de lucru care mai apoi pot fi modelate ca linii curbe.
7 Interactive Connector Tool este un instrument de lucru care
realizeaza linii drepte unite intre ele. La prima linie sunt automat
generate trei linii drepte care isi modifica proportiile intre
ele in functie de dorinta utilizatorului. Urmatoarea linie
generata va fi unita de aceasta cu acceasi flexibilitate la
modificarea proportiilor dintre cele 3 linii de legatura. Nu se
poate selectiona intreaga linie ci doar segmente din aceasta care pot fi
multate pe suprafata de lucru.
8 Dimension Tool masoara, in unittaea stabilita de
masura pentru intregul document, lungimea obiectelor, linilor,
imaginilor, distante dintre acestea. Liniile pe care le genereaza pot
cuprinde dimensiunile de cotare. Nu se creeaza linii curbe. Acest
instrument are o Bara de proprietati specifica ce contine
modalitati variate de afisare a valorilor cotelor si
modalitati de afisare a dimensiunilor.
Dimensiunea
redata in „mm” dintre cele doua segmente
|
232j92c |
Utilizatorului i se permite chiar si
introducerea de date si text acolo unde considera ca ar fi
necesar.
| | | | | |
| |  |
|
Tipuri de
instrumente de dimensionare
|
232j92c | | |  |
|
|
