Grafice
sau diagrame
Procedura generala
selectarea tabelului sau domeniului cu date asociate graficului;
deschiderea fereastrei Chart Wizard (click pe butonul Chart Wizard - bara Standard);
alegerea tipului de diagrama (in Standard Types, Chart Type);
Finish
Cateva tipuri de grafice

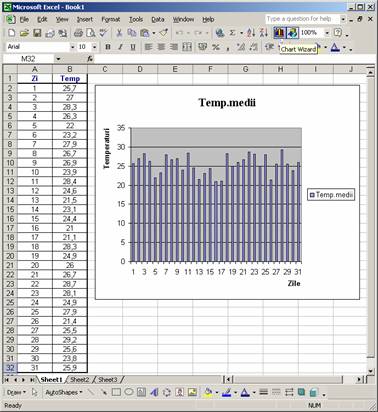

Graficul Column
Selectare B2:B32;
clic Chart Wizard
in Standard Types, Chart type clic Column si Next
in Series, completeaza caseta Name cu Temp.medii si Next
in Titles, completeaza caseta Category (X) axis cu Zile si caseta Category (Y) axis cu Temperaturi
Finish
Formatare titlu grafic: clic pe titlu si schimba tipul (Times New Roman) si marimea fontului (16);
Reamplasare titluri axe prin tragere cu mouse-ul;

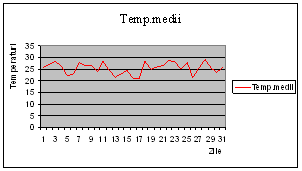

Graficul Line
Selectare B2:B32;
clic Chart Wizard
in Standard Types: Chart type clic pe Line, Chart sub-type, clic pe primul model si Next
in Series, completeaza caseta Name cu Temp.medii si Next
in Titles, completeaza caseta Category (X) axis cu Zile si caseta Category (Y) axis cu Temperaturi
Finish
Formatare titlu grafic: clic pe titlu si schimba tipul (Times New Roman) si marimea fontului (16);
Reamplasare titluri axe prin tragere cu mouse-ul;
Redimensionare, prin tragere cu mouse-ul pe orizontala, a diagramei (chenarul exterior);
Formatare a liniei graficului: clic dreapta pe linie, in meniul contextual, clic pe Format Data Series, in rubrica Paterns, Line, alege Color: rosu si Weight: grosimea mijlocie, OK.
Graficul XY (Scatter)
Selectare B2:B32;
clic Chart Wizard
in Standard Types: Chart type clic pe XY (Scatter), Chart sub-type, clic pe primul model si Next
in Series, completeaza caseta Name cu Temp.medii si, dupa modelul casetei Y Values, caseta de text X Values, indicand domeniul A2:A32, Next ; indicarea domeniului A2:A32 se poate face si prin manevre cu mouse-ul, astfel:
clic pe butonul din
dreapta casetei de text X Values
pentru a deschide fereastra Chart Wizard - Step 2 of 4
;
selectare domeniu A2:A32 (tragere cu mouse-ul sau clic A2, Shift+clic A32);
inchidere fereastra Chart Wizard - Step 2 of 4 si continuare dialog;
in Titles, completeaza caseta Category (X) axis cu Zile si caseta Category (Y) axis cu Temperaturi
in Legend, invalidare optiune Show legend;
Finish
Formatare titlu grafic: clic pe titlu si schimba tipul (Times New Roman) si marimea fontului (16);
Reamplasare titluri axe prin tragere cu mouse-ul;
Redimensionare, prin tragere cu mouse-ul pe orizontala, a diagramei (chenarul exterior);
Formatare a punctelor graficului: clic dreapta pe zona cu puncte, in meniul contextual, clic pe Format Data Series, in rubrica Paterns, Marker, alege Style: punct rotund (penultimul) si Size: 3 pts, OK;

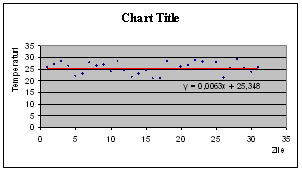

Trasare a liniei de
regresie: clic dreapta pe zona cu puncte, in meniul contextual,
clic pe Add Trendline, in rubrica Type, alegere forma linie, in Options, validare caseta Display equation on chart;
Formatare a liniei de regresie: clic dreapta pe linia de regresie, in meniul contextual, clic pe Format Data Series, in rubrica Paterns, Line, alege Color: rosu, OK.
Linia de regresie este forma grafica a functiei de regresie y = f(x).
Functia de regresie poate fi liniara, parabolica, hiperbolica, exponentiala, logaritmica etc.
Domeniile celor doua variabile (x,y) pot fi intr-o relatie de tip one-to-one (problema de tip determinist) sau intr-o relatie de tip one-to-many sau many-to-one (problema de tip stochastic).
|
