STRUCTURA GENERALA A UNUI SISTEM DE CALCUL

STRUCTURA FIZICA

Defectiuni fizice ale–solutii

Sursele de alimentare (Power suply) se defecteaza rar si e foarte scumpa repararea lor. Ele folosesc la carcase nituri , deci desfacerea ei se face cu o masina de gaurit .

Exista o siguranta fuzibila care o protejeaza la suprasarcina .Sursele de alimentare pot fi reglate ca tensiune de iesire prin intermediul unor potentiometre . Verificarea se poate realiza cu becuri de 12V(2,1Asi 25W) in 4 socluri legate in paralel pt a obtine sarcina dorita ( acest lucru pt sursa de+12V) pot folosi 8 becuri legate in paralel dar de putere mai mare (2,75A).

Pentru sursa de +12V pot lega rezistori de 6W si 50W in numar de 6 ce consuma 2A si 24W.

O alta solutie este autotransformatorul cu care pot stimula o scadere a tensiunii in retea pt a vedea reactia calculatorului cand apare mesajul “parity check “.

Testerul PC POWERCHECK poate verifica sursa de alimantare prin intremediul unor leduri care detecteaza tensiunile prea mari sau prea mici , fiind de fapt o placa care are o mufa unde intra conectorii de abza ai placii de baza ( ordinea conectorilor e importanta ).

Miscarea unitatii centrale in timpul functionarii calculatorului e interzisa pt ca se distruge hard discul .

Tastatura : daca tastatura nu mai functioneaza deloc sau actionarea fiecarei taste conduce la eroare ( sau la caracter incorect ) atunci cablul e cauza defectiunii ( pot introduce un cablu de rezerva ) dar tastarea lui se face si cu un multimetru acustic care nu da continuitatea si apare mesajul ( din BIOS se transmite ) “Keyboard stuck key failure “( eventual o tasta blocata ) sau “3xx unde xx e codul tastei defecte ).

Se compune din cablu extern care intra intr-o baza , placuta cu leduri conectata cu un cablu intern , picior ( unde se sustine ) , capac superior si taste .

Mouse-ul : miscarile bilei sunt tranformate in semnale electrice care se transmit calculatorului prin intermediul cablului . Bila este in contact cu doua role ( pentru interpretarea miscarii pe axa Ox si OY) care sunt conectate la mici discuri care permit sau nu trecerea luminii detectate de senzori optici care urmaresc modul in care lumina infrarosie clipeste dupa cum patrund razele . Cand mouse-ul are praf se produce deplasarea brusca a sagetii , curatarea se face cu o butelie de aer comprimat sau cu o solutie pt contacte electrice . Driverul pentru mouse este mouse.com iar in config . sys trebuie sa apara DEVICE =DOSMOUSE.SYS.

Daca nu s-a instalat driverul apare un mesaj ca mouse-ul nu e conectat .

Monitorul : caracterizat prin tub catodic ca la televizoare ( cu vid ) la un capat ecranul are un tun de electroni iar la celalalt capat un strat de fosfor , tun care prin incalzire emite un fascicol de electroni spre celalalt capat adica caz in care fosforul straluceste persistent prin intermediul unei raze ce trece de la stanga la dreapta si de sus in jos iar viteza acesteia ( raza de baliere ) este reglata de punctele unde am imagine si unde loveste , are o intensitate diferita iar daca este de 70 de ori pe secunda atunci este de 70Hz. Daca monitorul sau adaptorul pentru monitor e defect ele se inlocuiesc cu totul .

In interiorul monitoarelor se mentin tensiuni foarte mari in condensatoare si ele trebuie descarcate cand se repara .

Placa de sunet : pot intra in conflict cu alte dispozitive accepta numai IRQ7,9,10,11(windows sound System ) existind o corespondenta clara intre port , canal DMA si intreruperi de exemplu tastatura are COM 1,NA(ca DMA ) , si IRQ4.

Difuzoarele se conecteaza in placa , sunt alimentate la placa de sunet avem : IRQ7,DMA1,(adresa 220 ) trebuie sa am driverul incarcat in CONFIG.SYS daca nu aud semnalul numai intr-o boxa . Daca calculatorul se blocheaza inseamna ca am conflicte cu canalul DMA care acelasi canal mai apare la alta componenta .Stim ca , canalele de 16 biti se afla in DMA5,6 sau 7 sau daca nu incerc DMA 3 . In Config . Sys apare DEVICE =C:PASTUDIO MVSOUND .Sys __ D:5__Q:7___S:1,220,1,5___M:1,330,2__J:0(daca J:0 inseamna joysticul dezactivat si activat daca J:1).

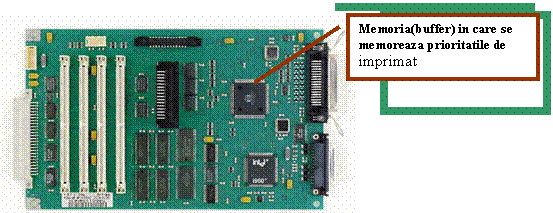

Imprimanta :poate sa I se defecteze sistemul optic,partea mecanica(din plastic),capetele se stica(daca nu se pune hirtie buna ramin scame in imprimanta si chiar pe capete care se usuca cu cerneala cu tot si astfel se strica capetele de citire). In interiorul imprimantei se afla un montaj electronic care contine circuite integrate care inteleg comanda data de calculator atunci cind se imprima ceva si care memoreaza mai multe comenzi succesive de imprimare stiindu-se chiar si prioritatile si informatiile atunci cind microprocesorul e mai rapid ca imprimanta

In interior imprimanta mai dispune si de un cuptor unde se usuca cerneala si care are mai multe auxiliare prezentate alaturat:

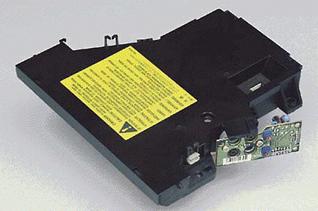

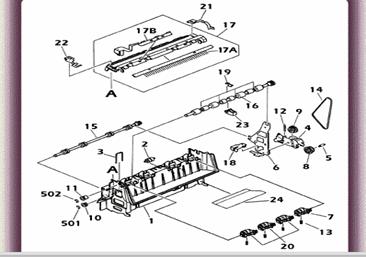

Imprimantele laser dispun de un dispozitiv special de imrimare si de uscare al cernelii ca mai sus(stinaga).Se mai poate strica mecanismul de tractare(tragere) a hirtiei cate este prezentat dreapta(mai sus).Atunci cind dispozitivul in care intra hirtia nu e inchis bine imprimanta nu functioneaza iar daca hirtia nue pusa corespunzator ea se poate bloca in interiorul

imprimantei :

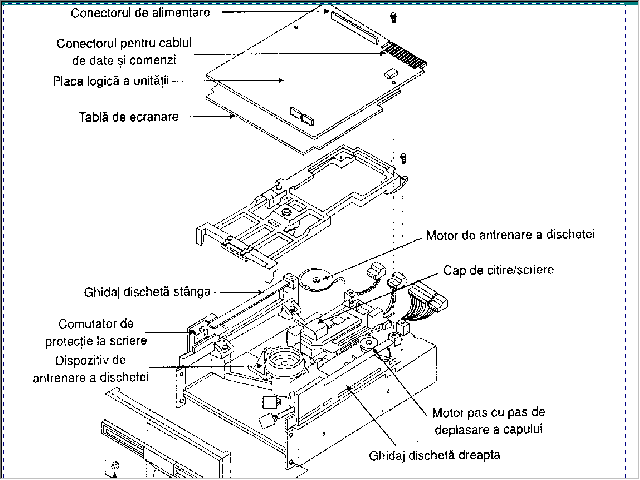

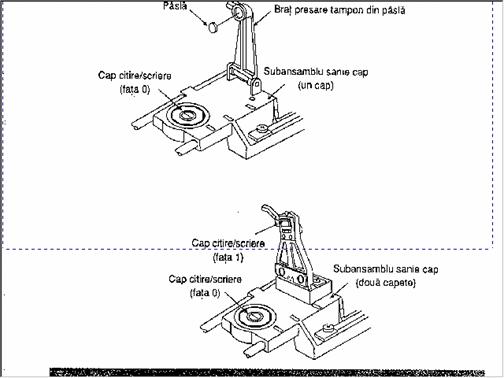

Unitatile de discheta:pot avea defectiuni mecanice sau capetele de citire scriere a le acestora au praf caz in care se curata cu o dicheta speciala(disk cleaner) si cu solutie speciala.Structura sa interna este:

DEFECTIUNI , MESAJE DE EROARE , SOLUTII

Cand se cere sa se insereze un disc de boot atunci acesta trebuie creat astfel : Start/ Settings/Control Panel/Add-remove programs/Start up disk/create disck/introduc discheta/OK.

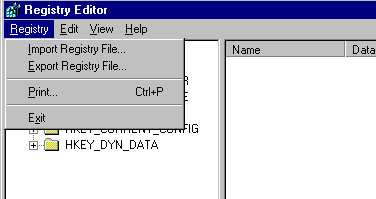

Pe discheta de boot mai trebuie copiate fisierele : WIN . INI , SYSTEM . INI iar pentru alcatuirea registrului WINDOWS 95 mai adaug USER . DAT , SISTEM . DAT (acestea pot fi refacute cu programul REGEDIT (start/run/regedit) sau prin copierea partilor corecte ale acestora ) .

Mesaje de eroare :-”Non system disk or disk error “ iseamna ca s-au distrus fisierele system ( o sa incarc sistemul cu discheta de boot in el ) dupa care scriu:SYS A : C :

-“ General failure error reading drive C “ , cauza este un soc de curent sau un virus atunci initializez calculatorul cu discul de boot (system, de pornire in el ) apasam (CTRL+ALT+DELETE ) , dau comanda : fdisk /mbr care realizeaza suprapunerea sectorului de master boot , apasam enter , scot discul de pornire ( boot ) si reinitializez calculatorul ( CTRL +ALT +DELETE ) , dau comanda FDISK /MBR,enter,scot discul de pornire (boot) si reinitializez calculatorul.

“CMOS DISPLAY TYPE MISMATH” atunci in bios trebuie configurat optiunea referitoare la display,data ,ora care nu sunt actualizate.

“CMOS BATERRY STATE LOW” alimentatorul care alimenteaza cmosul este descarcat.

“BAD OR MISSING COMMAND INTERPRETER”atunci introduc discul de boot;ctrl+alt+delete; scriu comanda copy a:command.com c: dupa care apasam enter;scot discul de pornire;ctrl+alt+delete.

Daca avem un mesaj care ne spune ca o oprire incorecta a calculatorului a generat o eroare in FAT (tabela de alocare a fisierelor , adica unde se creeaza o copie a oricarui fisier folosit) care impiedica oprirea corecta a calculatorului(acest lucru il aflu cand initializez calculatorul cu discul system in el. Si scriu comanda CHKDSK /V cand ni se spune ca scandisk sau ndd rezolva problema.Daca nu putem instala Windows pentru case da un mesaj de eroare (ca ar avea un virus ) atunci din Bios se alege optiunea Enable pentruVirus Warning.Cind se schimba placa de baza jumperii de linga procesor sunt cu atit mai putini cu cit viteza procesorului este mai mare.daca se blocheaza in word inseamna ca nu mai memorie suficienta sau s-a incalzit procesorul pentru ca nu maimerge culerul sau ventilatorul.

Daca imprimanta da mesaj ca nu e instalata bines-ar putea sa fie praf pe capetele sale.

Daca se da mesajul “not read C” inseamna ca s-a incalzit procesorul(nu merge culerul-suflator de aer penru procesor) si deci trebuie lasat sa se raceasca si daca face la fel se apasa f8 si optiunea “Step by step confirmation” si Yes mereu dupa care va merge.Programul de functionare a BIOS-ului poate fi accesat din Windows si modificat.

Cand calculatorul sa blocat intro aplicatie cu ctrl+alt+delete, endtask, ok rezolv problema sau ca ultima solutie butonul RESET. Daca fizic instalez un nou dispozitiv in calculator aplic etapele:

1)CTRL+ALT +DELETE ;2)tin F8 apasat ;3) aleg “SAFE MODE” si din START/SETTINGS/CONTROL PANEL/ SYSTEM/clic pe ce driver incearca sistemul sa se incarce /Remove/OK si reinitilizez sistemul (numarul 3 este safe mode).

Cand nu stiu care este cauza (config.sys. si autoexecbat se deruleaza repede ) pentru care nu se incarca WINDOWS 95 sau WINDOWS 98 aplic aceleasi etape ca mai sus dar la etapa 3) aleg “STEP-BY-STEP CONFIRMATION”, enter, apas Y dupa fiecare linie care imi afiseaza comanda si eroarea. Cu SYSEDIT pot scrie in Autoexec.bat in Config.sys pentru a face unele rectificari.Ele pot fi editate si sub dos, dar ca mai sus la etapa 3 se alege “Command prompt only”.

Daca o aplictie nu porneste, un shortcut cind fac dublu clic nu merge sau din meniul Programs nu merge vreo aplicatie (ex:Excelul ) atunci parcurg etapele :1)Start /Programs/Windows Explorer 2)selectez fisierul 3)apas butonul drept 4)Properties 5)Shorcut 6)in dreptul lui TARGET scriu comanda cu calea corecta pentru executarea fisierului si in START IN .Trebuie sterse fisierele cu extensia .TMP si .CHK sau fis000 si .bak extensie ce cauzeaza probleme la memorie .Daca un mouse este blocat si ne apare un mesaj ca nu-l recunoaste si il reinstalez.

Daca sunt conflicte la intreruperi atunci in Start/Settings/Control Panel/Device manager aleg un IRQ expus conform cu datele din lectia “Recuperare date” unde am stabilit fiecare intrerupere pentru acel dispozitiv .

Daca se incearca copierea sau citirea unei dischete si apare mesajul “Error Writing to or reading from disk in drive” copiez ce se poate copia de pe discheta sau aplic scandisk; se mai poate intampla ca discheta sa fie protejata si atunci “inchid”clapeta din partea dreapta a sa .

General failure reading drive A”ii aplic un scandisk daca are date pe el sau il formatez daca el nu a fost formatat .

Cand primesc mesajul ca un disc este plin (full) introduc alta discheta , daca se refera la discul fix atunci sterg fisierele din Recycle.bin ramase.

Sector not found “,sectorul din disc este defect aplic scandisk .

Daca hard diskul este foarte lent el trebuie defragmentat, iar cand a aparut o problema de alimentare si un fisier a disparut aplic comanda CHKDSK/F.

Keyboard not found “atunci trebuie sa instalez tastatura astfel :Start/Settings/Control Panel/Keyboard/Change/ introduc discheta pentru tastatura/OK .Daca se aud semnale sonore dar tastatura nu merge atunci este de vina cablul si mufele.

Daca apar mesaje de eroare referitoare la monitor trebuie instalata placa video sau driverul video nu functioneaza corect caz in care el trebuie dezinstalat si instalat din nou astfel:Start/Settings/Control Panel/System/Device manager.

Daca o imprimanta nu tipareste ea trebuie instalata , apas ON LINE si apas LOAD/EJECT/FORM FEED. In conditiile in care nu functioneaza avem etapele :Start/Settings/Control Panel /Printers/clinc dreapta pe Printers/Properties/Details verific portul imprimantei si modific optiunea “Print to the folowing port”,/OK ,se mai scrie denumirea driverului instalat.

Cand sunt mai multe comenzi ,dar imprimanta nu functioneaza,clik dreapta pe printers/Properties,selectez fisierele si le sterg cu delete.O alta cauza cand ni se imprima,este faptul ca aici,in meniul File avem validat”Pause printing”

Daca tiparirea e confuza Start/Settings/Printers/Set as default.Cand tiparesc un grafic ce necesita mai multa memorie pentru imprimanta Start/Settings/Printers/Properties/Grafics/resolution,care trebuie sa fie mica.

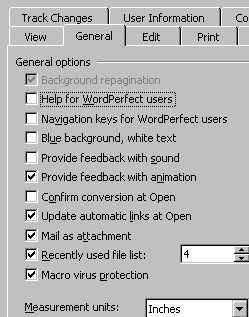

Detectarea virusurilor (La Word si Excel 97 validez Tools /Options /General /Macro virus protection/OK).

Programul ”McAfee virus scan for windows”il lansez ,aleg driverul cu “select”,”drive”,”Add drive” si unitatea de scanat,OK dupa care Scan/Start scan.

Scanarea se poate face automat daca configurez Scan/Schedule scan,stabilesc cind sa se faca scanarea si ce sa se scaneze iar in Settings/Action stabilesc ce sa se faca cu fusierele cre sunt infectate.
