Fibra optica
Fibra optica este
un ghid de unda pentru radiatia luminoasa, realizat fie pe baza
legii refractiei (Snell-Descartes), la fibrele de tip multimod, fie ca un
ghid de unda propriu zis (la fel ca ghidurile pentru unde electromagnetice), la
fibrele de tip monomod. O fibra optica este alcatuita
dintr-un mediu dielectric transparent cu indice de refractie n1, numit
miez, in care se propaga lumina si un al doilea material dielectric
transparent, numit camasa, cu indice de refractie n2 n1 ,
care inconjoara miezul.
La
suprafata de separatie dintre miez si camasa se
produce refractia razei luminoase conform relatiei
:
Pentru o valoare a unghiului de incidenta c (unghi critic):
refractia nu mai are loc si unda este reflectata
in totalitate.
Transmisia
luminii prin fibra poate fi considerata ca o reflexie repetata a
razelor care au unghiul de incidenta:
Deoarece
razele ce patrund in miez sub diferite unghiuri
vor parcurge drumuri diferite, vor ajunge la iesirea din fibra la
momente diferite. Aceste moduri diferite de propagare au
condus la denumirea de fibra multimod.
Daca
diametrul miezului se micsoreaza foarte mult, devenind comparabil cu
lungimea de unda a razei luminoase, nu mai este
posibil decat un mod de propagare, fibra comportandu-se ca un ghid de unda
propriu zis, numindu-se fibra monomod.
Aceasta are avantajul ca se elimina dispersia impulsurilor luminoase
datorata diferitelor moduri de propagare si se pot utiliza
frecvente de transmisie mult mai mari (108¸1010
Hz)
Materialele pentru miez si camasa pot fi
: plastic (polimer), sticla de Si, sticla dopata. In
practica se intalnesc urmatoarele combinatii:
Diametrul
miezului, Dm, determina conditiile de cuplare si propagare a
luminii in fibra. Astfel, se definesc :
- fibre
monomodale, cu diametrul Dm = 3 5 m;
- fibre
multimodale, cu diametrul Dm = 25 600 m pentru sticla si
Dm = 1 mm pentru plastic.
Modul reprezinta o
solutie a ecuatiei de propagare a undei,
care defineste posibilitatile de oscilatie a vectorilor E,
H in interiorul ghidului.
Fibrele
monomodale transmit un singur (sau cateva) moduri
si se cupleaza in general cu sursele de lumina coerenta
(laser).
Fibrele
multimodale transmit o multitudine de moduri si se pot cupla cu surse de
lumina incoerenta (LED, dioda superluminiscenta,
lampi).
Diametrul
invelisului Dc este impus de considerente
tehnologice legate de cuplarea fibrelor in conectori terminali. Valorile uzuale pentru Dc sunt 100, 125, 200, 400 m.
Conectorii optici
sunt dispozitive tipizate care asigura racordarea mecanica
rapida si eficace, cu pierderi mici si reproductibile, a
fibrelor pe care sunt montati.
Teoria modurilor, ca si teoria radiatiilor, este
folosita petru a descrie propagarea luminii de-a lungul unei fibre optice.
Teoria modurilor este folosita pentru a descrie
proprietati ale luminii pe care teoria radiatiilor nu le poate
explica. Teoria modurilor foloseste comportarea undelor
electromagnetice pentru a descrie propagarea luminii de-a lungul fibrei.
Un set de unde electromagnetice ghidate este numit modul fibrei.
Undele plane – Teoria modurilor
sugereaza ca o unda luminoasa poate fi reprezentata ca
o unda plana. O unda plana este
descrisa de directia ei, amplitudinea, si lungimea de unda.
Lungimea de unda este data de:
unde c este viteza luminii in vid, f este frecventa luminii si n este indicele de refractie al mediului.

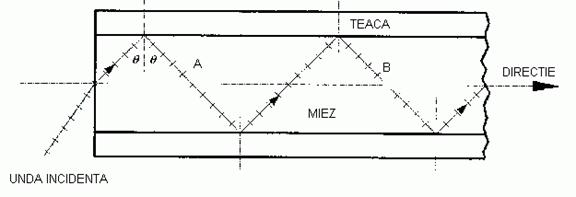

Fig 2.1 Propagarea undelor de-a lungul fibrei
Marirea (largirea) impulsurilor luminoase transmise prin fibrele optice, ca in toate ghidurile de unda se numeste dispersie. Ea este de doua feluri:
Aceste dispersii cauzeaza imprastierea pulsului luminos pe masura ce inainteaza prin fibra. Dispersie exista in toate tipurile de fibre.

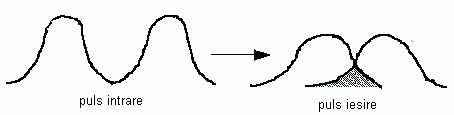

Fig 2.2 Imprastierea pulsului
luminos
Ecuatiile lui Maxwell descriu undele electromagnetice sau modurile ca avand doua componente. Cele doua componente sunt campul electric, E(x, y, z), si campul magnetic H(x, y, z). Campul electric E si campul magnetic H, sunt in unghi drept unul fata de altul. Modurile care circula in fibra se propaga de-a lungul axei fibrei, iar campul electric este perpendicular cu directia propagarii.
Un sistem de comunicatie cu fibre optice este format din 3 elemente de baza: emitatorul optic, cablul de fibra optica si receptorul optic.
Figura 2.3 Sistem cu fibra optica
Se constata ca sursa de semnal, sub forma numerica,
moduleaza curentul care este injectat in
emitatorul optic (dioda laser sau LED). Impulsurile luminoase
sunt prelucrate intr-un sistem optic (lentile, oglinzi) pentru a se obtine
la iesire un fascisol parallel de lumina
monocromatica (sau in banda ingusta de LED-uri) care sa fie
injectat in fibra optica. In cazul unor surse cu spectrul mai larg se
poate intercala un filtru optic (interferential
sau dicroic) pentru a obtine radiatii monocromatice cu anumite
lungimi de unda.
Fascicolul
de lumina astfelm obtinut, modulat in impulsuri, este
trimis in fibra optica prin cupla optica care, realizeaza
coaxialitatea cu sursa optica si permite cuplarea si decuplarea
usoara a fibrei la emitator.
La
receptie, fibra este ghidata de o cupla
similara, pentru a trimite lumina pe receptorul electronooptic
(fotodioda, fototranzistor), care o transforma in impulsuri de
current. Acestea sunt amplificate si decodificate pentru
a recompune semnalul sau informatia transmisa.
Partile cele mai importante ale acestui sistem sunt deci
componentele electronooptice (emitatori-receptori), componentele de
prelucrare optica (lentile, oglinzi, filtre) si fibra optica
propriu-zisa.

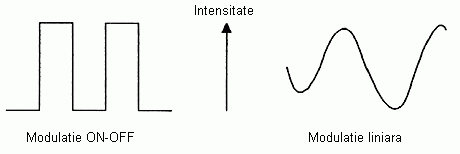

Emitatorul optic de baza converteste semnalele electrice de intrare in lumina modulata pentru transmisie pe o fibra optica. In functie de natura semnalului, lumina modulata rezultata poate fi oprita sau pornita sau poate fi variata liniar in intensitate intre doua nivele predeterminate. Figura 2.4 prezinta o reprezentare grafica a acestor doua metode de baza.
Fig 2.4 Metode uzuale de modulatie optica
Cel mai des intalnite elemente drept surse de lumina in tranmisia optica
sunt dioda luminiscenta (LED) si dioda laser (LD). Intr-un sistem optic, aceste
elemente sunt montate intr-un sistem mecanic care permite fibrei optice sa fie plasata foarte aproape de zona de emitere a luminii
astfel incat sa capteze cat mai multa lumina. In unele cazuri,
emitatorul este dotat cu o mica lentila
sferica pentru a capta si a directiona fiecare raza de lumina catre fibra, iar
in alte cazuri fibra este “lipita” (pigtail) direct de suprafata emitatorului.
LED-urile au
suprafete de emitere a radiatiei luminoase relativ mari,
si nu sunt la fel de bune ca diodele laser. Oricum, ele sunt des folosite
pentru transmisii pe distante scurte si medii
deoarece sunt mai economice, fluxul luminos variaza liniar cu intensitatea
curentului electric si nu sunt influentate in mare masura de
variatia temperaturii exterioare.
Diodele laser, pe
de alta parte, au o suprafata de emisie foarte mica si
pot emite de cateva ori mai multa putere catre fibra decat o face LED-ul.
Fluxul luminos emis este de asemenea liniar cu intensitatea curentului de
intrare, dar nu sunt stabile pe game mari de temperatura si au nevoie
de circuite mult mai sofisticate pentru functiona
acceptabil in astfel de conditii. Costul este justificat numai pentru aplicatii de transmisie la mari distante.
LED-urile si
diodele laser functioneaza in portiunea infrarosie a spectrului electromegnetic,
astfel incat iesirea luminoasa este de obcei
invizibila ochiului uman. Lungimile lor de unda sunt alese astfel incat sa fie compatibile cu lungimile de unda ale fibrei de
sticla pentru care pierderile de transmisie sunt minime, si cu gamele
de sensibilitate maxima ale fotodiodelor. Cele mai
folosite lungimi de unda sunt 850 nm, 1300 nm, si 1550 nm. Si LED-urile si Diodele Laser sunt disponibile la aceste
lungimi de unda.
Fig 2.5 Circuit pentru modulatie in pulsuri
LED-urile si Diodele Laser, dupa cum s-a amintit,
pot fi modulate pulsatoriu sau liniar. In figura 2.5, este folosit un
tranzistor pentru comutarea LED-ului (Light Emitting Diode) sau LD-ului (Laser
Diode) pe pozitia oprit sau pornit, in concordanta cu un semnal
numeric de intrare. Viteza este determinata de
circuitul electric si de calitatea LED-ului sau diodei laser. Cu aceasta metoda se obtin usor viteze de cateva
sute de megahertzi pentru LED-uri si mii de megahertzi pentru diode laser.
Se foloseste aditional un sistem de
stabilizare a temperaturii pentru diodele laser.
Modulatia
liniara a unui LED sau LD se poate face cu circuitul cu amplificator
operational din figura 2.6. Intrarea inversata este
folosita pentru alimentarea LED-ului / LD-ului, iar intrarea
neinverata asigura o referinta de baza. De asemenea,
se foloseste aditional un sistem de
stabilizare a temperaturii pentru diodele laser.
Fig 2.6 Circuit pentru modulatie liniara
Modulatia numerica pulsatorie a unui LED sau LD poate lua o varietate
de forme. Cea mai simpla, dupa cum am vazut, este
existenta luminii pentru logic 1 si absenta luminii in LED
pentru logic 0. Doua alte forme posibile sunt modulatia latimii pulsurilor si
modulatia frecventei pulsurilor.
In cazul primului, un flux constant de pulsuri este produs, cu o
latime care semnifica logic 1 si
cu o alta latime care semnifica logic 0. In cel de-al
doilea caz, toate pulsurile au aceeasi latime, dar
frecventa lor de aparitie este
diferita, pentru a face diferenta intre logic 1 si 0.
Modulatia analogica poate lua de asemeni mai multe forme.
Cea mai simpla consta in variatia direct
proportionala a semnalului de iesire cu intensitatea LED-ului.

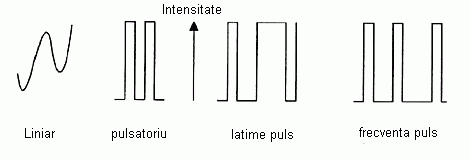

Fig 2.7 Metode variate de transmitere optica a
informatiei
|
