RETELE ETHERNET

RETELE ETHERNET

SEGMENTAREA

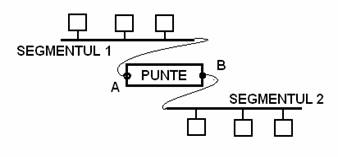

Segmentare= operatia de divizare a unui segment (aglomerat) in doua segmente mai putin populate, legate prin intermediul unei punti sau a unui switch à posibilitatea de extindere a unei retele Ethernet.

1. Standardul IEEE 802.3 cuprinde recomandari de configurare – reguli pentru combinarea mai multor segmente.

2. Standardul IEEE 802.3 furnizeaza 2 modele pentru verificarea configuratiei retelelor Ethernet 10/100 Mbps, in ba 343e47d nda de baza, cu mai multe segmente

• Documentatia pentru retea

*) Biti de timp = timpul necesar pentru a transmite pe cablu 1 bit de informatie

• Domeniul de coliziune

Domeniul de coliziune Ethernet = o singura retea CSMA/CD, in care va aparea o coliziune daca 2 calculatoare legate la sistem transmit simultan.

Un sistem Ethernet functioneaza ca un singur domeniu de coliziune. El poate fi compus din:

un singur segment

mai multe segmente legate prin repetoare (repetor/hub)

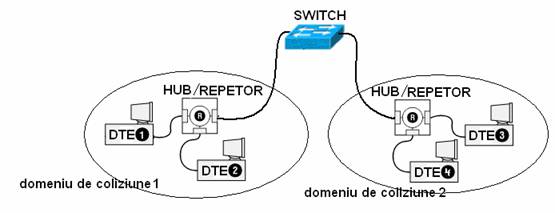

Switch-urile creaza domenii de coliziune separate, deoarece acestea intrerup transmisia pachetelor intre diferite segmente ale LAN – ului:

Toate statiile din interiorul unui domeniu de coliziune trebuie sa lucreze la aceeasi viteza à pentru fiecare viteza exista propriul ‘round trip time delay’ à specificatiile vor fi diferite in functie de viteza de transmisie ( 10/100/1000 Mbps)

MODELUL 1

Recomandari de configurare pentru segmente multiple 10 Mbps Ethernet

a.      Repetoarele sunt necesare pentru interconectarea segmentelor

b.      MAU-rile (transceiver-ele), care sunt parti ale repetorului, se numara la determinarea numarului de MAU-ri de pe segment

c.       Canalul de transmisie permis intre 2 DTE-uri (statii) consta din pana la 5 segmente, 4 repetoare, 2 MAU-ri si 2 AUI-uri (cablul de transceiver).

Obs. La aceasta regula nu se iau in considerare MAU-rile repetoarelor

d.      Cablurile AUI pentru 10BASE-FL si 10BASE-FP nu trebuie sa depaseasca 25 m à cablul AUI – maximum 50 m/segment

e.      Cand canalul de transmisie consta din 5 segmente si 4 repetoare, numai trei segmente pot fi populate (‘mixed’), restul fiind de legatura (‘link’) à REGULA 5 – 4 – 3

f.        Pentru fibra optica, fiecare segment 10BASE-FL si 10BASE-FB nu trebuie sa depaseasca 500 m, iar un segment 10BASE-FP 300 m.

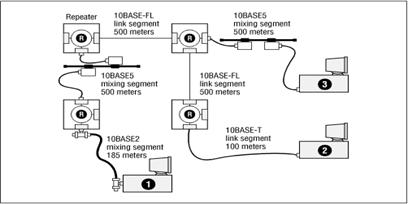

In figura urmatoare se prezinta o configuratie maxima pentru o retea Ethernet cu mai multe segmente.

MODELUL 2

Furnizeaza un set de calcule de verificare a corectitudinii unor sisteme Ethernet mai complexe.

Indicatorii care se calculeaza sunt :

o       Round trip signal delay time

In scopul de a asigura accesul concurential egal pentru toate statiile la mediul Ethernet daca acestea emit simultan. Cand aceasta se intampla, fiecare statie care transmite trebuie sa fie anuntata despre coliziune, prin receptionarea unui semnal de coliziune intr-un interval de timp al coliziunii correct.

Modul de verificare consta in determinarea intarzierii totale (’round trip timing’) pentru calea cea mai dezavantajoasa din sistem.

Aceasta se calculeaza adunand intarzierile date de fiecare segment (functie de tipul cablului), in biti de timp, pe calea cea mai dezavantajoasa din sistem .

Un bit de timp reprezinta timpul necesar pentru a transmite 1 bit pe retea, ceea ce reprezinta pentru retelele 10 Mbps Ethernet 100 nanoseconds (ns).

Standardul recomanda adaugarea unei margini de 5 biti de timp la valoarea totala obtinuta, pentru acoperirea erorilor.

Valoarea totala admisa pentru ‘round time trip delay’ al unei retele Ethernet 10 Mbps este de 575 biti de timp

o       Interframe gap shrinkage

’Interframe gap’ reprezinta o intarziere de 96 biti de timp intre doua transmisii de cadre (frame), pentru a oferi timp interfetelor retelei si altor componente sa-si restabileasca functionarea intre doua cadre. Deoarece cadrele calatoresc de a lungul unui sistem Ethernet, diferitele intarzieri ale componentelor retelei, combinate cu efectul re-generarii semnalului in repetoare, poate conduce la o comprimare evidenta a intervalului dintre doua cadre. Un interval prea scurt intre doua cadre poate depasi capacitatea de receptie a interfetelor de retea si, ca urmare, pierderea cadrelor à este important sa se asigure mentinerea unei valori mai mari sau egale cu valoarea minima pentru intervalul dintre doua cadre (’interframe gap’) la toate receptoarele (statiile) à

’Interframe gap shrinkage’ nu trebuie sa depaseasca valoarea maxima permisa de 49 biti de timp

Calculele se fac pentru calea cea mai dezavantajoasa (lungimea cea mai mare, numar de repetoare cel mai mare, tipul cablului, etc) !!!

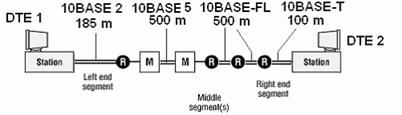

Pornind de la schema retelei, pentru calculul ‘round time trip delay’ se construieste ‘calea cea mai dezavantajoasa’ utilizand simbolurile:

Valorile pentru calcul ‘Round-trip Delay al caii celei mai dezavantajoase sunt prezentate in tabelul urmator:

Round-trip Delay Values in Bit Times
Segment Type	Max Length (in meters)	Left End		Middle Segment		Right End		RT Delay/ meter
		Base	Max	Base	Max	Base	Max
10BASE5
10BASE2
FOIRL
10BASE-T
10BASE-FL

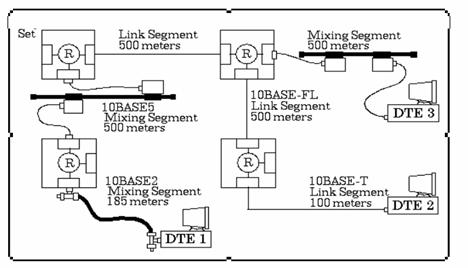

Excess AUI									Exemplu de calcul pentru o retea simpla Calea cea mai dezavantajoasa: DTE 1 - REPETOR - DTE 2 (exista un capat stanga, unul dreapta sin u exista segmente intermediare) Calculul pentru ‘Round Trip delay’ Ambele segmente au lungimea maxima à se vor utilize valorile maxime din table: Max.left end segment: 212.25 biti de timp pentru segment 10BASE-FL Max.right end segment: 356.5 biti de timp pentru segment 10BASE-FL 212.25 + 356.5 + 5 = 573.75 biti de timp 5 biti de timp pentru acoperirea erorilor de calcul Aceasta valoare asigura ca statia de la capatul caii celei mai dezavantajoase va fi anuntata despre o coliziune si va inceta transmisia intr-un interval de 573.75 biti de timp. 573.75 < 575 à O.K. ! Celelalte cai, mai scurte, vor avea intervale de timp mai mici. Exemplul 2. Se considera configuratia maxima: Pentru aceasta configuratie, calea cea mai dezavantajoasa este : DTE1 – Repetor – Repetor – Repetor – DTE2 Sa construim modelul pentru aceasta cale: a.) CALCULUL pentru ‘ROUND TRIP TIME’ Segmentul capat stanga – 10BASE 2 – 185 m Conf. tabelului: valoarea de baza pentru ‘round time delay’: 11.75 biti de timp valoarea pe m. pentru ‘round time delay’: biti de timp Pentru intregul segment: 11.75 + 0.1026*185 = 30.731 biti de timp ceea ce corespunde cu valoarea maxima din table Segmentul de mijloc – 10BASE 5 – 500 m Conf. tabelului: valoarea maxima pentru ‘round time delay’: 89.8 biti de timp Valoarea maxima pentru ‘Excess AUI’ : 4.88 biti de timp (2 cabluri AUI) Pentru intregul segment: 89.8 + 4.88*2 = 99.56 biti de timp 2 Segmente de mijloc – 10BASE FL – 500 m Conf. tabelului: valoarea de baza pentru ‘round time delay’: biti de timp valoarea pe m. pentru ‘round time delay’: biti de timp Valoarea maxima pentru ‘Excess AUI’ : 4.88 biti de timp (2 cabluri AUI de lungime 25 m de la repetor la cablu à in total lungimea maxima) Pentru intregul segment: 0.1*500 + 4.88 = 88.38 biti de timp Pentru ambele segmente: 88.38 * 2 = 176.76 biti de timp Segmentul capat dreapta – 10BASE T – 100 m Conf. tabelului: valoarea maxima pentru ‘round time delay’: biti de timp care reprezinta valoarea pentru ‘round time delay’ a intregului segment: 176.3 biti de timp Total pentri calea cea mai dezavantajoasa: < 575 à O.K. ! b.) CALCULUL pentru ’ Interframe Gap Shrinkage Calculul se face luand in consideratie numai segmental transmitator si segmentele de mijloc de pe calea cea mai dezavantajoasa. Valorile pentru calcul sunt prezentate in tabelul urmator: Interframe Gap Shrinkage in Bit Times Segment Type Transmitting End Mid-Segment Coax Link segment Segmentul de transmisie trebuie considerat segmental de capat cu valoarea cea mai mare pentru ‘Interframe Gap Shrinkage à din tabela, acesta este segmentul cu cablu coaxial (10BASE 2) à 16 biti de timp. Segmentele de mijloc sunt unul coaxial si doua fibra optica – de legatura (link); segmentul de receptie 10BASE-T este ignorat in calcul. Segm. mijloc (Mid.Segment) 10BASE 5: 11 biti de timp Segm. mijloc de legatura (Link Segment) 2 * 10BASE-FL: 2 * 8 biti de timp Totalul pt. ’interframe gap shrinkage’: 16 + 11 + 2 * 8 = 43 biti de timp 43 < 49 à O.K. ! Pentru retelele FAST ETHERNET si GIGABIT ETHERNET gasiti informatii referitoare la modelele de calcul si tabelele cu valori de calcul la adresa: Document Info Accesari: 2015 Apreciat: Comenteaza documentul: Nu esti inregistrat Trebuie sa fii utilizator inregistrat pentru a putea comenta Creaza cont nou A fost util? Daca documentul a fost util si crezi ca merita sa adaugi un link catre el la tine in site Copiaza codul: in pagina web a site-ului tau. <a href="https://www.scritub.com/stiinta/informatica/retele/RETELE-ETHERNET84346.php" target="_blank" title="RETELE ETHERNET - https://www.scritub.com">RETELE ETHERNET</a> eCoduri.com - coduri postale, contabile, CAEN sau bancare Politica de confidentialitate | Termenii si conditii de utilizare Copyright © Contact (SCRIGROUP Int. 2024 )
