RETELELE PROFIBUS

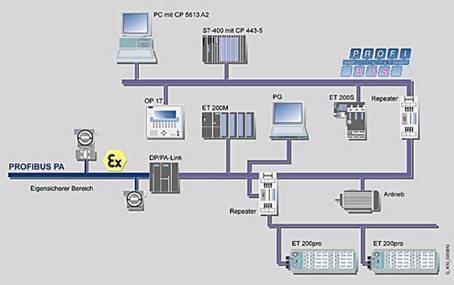

Topologia retelei RS-485

Rata de transmisie

Cand operam cu SIMATIC NET PROFIBUS cu tehnica de transmisie RS-485 , utilizatorul poate selecta una din ratele de transmisie de mai jos:

9.6 Kbps, 19.2 Kbp 616j97g s, 45.45 Kbps, 93.75 Kbps, 187.5 Kbps, 500 Kbps,

1.5 Mbps, 3 Mbps, 6 Mbps or 12 Mbps.

Componentele atasate magistralei pot fi imaprtite in 2 grupuri:

Componente cu rata de transmisie intre 9.6 Kbps si 1,5 Mbps

Componente cu rata de transmisie intre 9.6 Kbps si 12 Mbps

COMPONENTELE DE RETEA

Reteaua profibus poate fi implementata cu diferite transmisii media pentru diferite tipuri de aplicatii

Retele electrice:

Reteua electrica este utilizat un cablu ecranat si torsadat cu o sectiune transversala standard pentru transmisie de date. In functie de aplicatia in care este utilizat cablul avem:

-cu PE sau invelis PUR

-in design

-cu impamantare

-special pentru medii vitrege

Cu sistemul PROFIBUS FastConnect cablurile de cupru Profibus pot fi asamblate repede si usor.

TRANSMISIA MEDIA

Retelele PROFIBUS poate fi implementat ca mai jos:

• Ecranat, o pereche de cabluri rasucite (impedandta caracteristica de 150 Ω)
• Ecranat, o pereche de cabluri rasucite, ..(cu PROFIBUS-PA)
• Cabluri cu fibra optica
• Wireless(tehnologie cu infrarosu)

Diferitele retele de comunicatii pot fi utilizate independent sau daca e nevoie poate

fi combinad de asemenea de fiecare data.

TEHNICILE DE ACCES

TOKEN BUS/Master-Slave Method

Figura 1.1 Tehnica de acces cu mediul PROFIBUS

Nodurile active si pasive

Tehnicile de acces un sunt un sunt dependente de mediul de transmisie. Figura 1.1 arata o tehnica hibrida cu noduri active si pasive. Acesta este explicata pe scurt in cele ce urmeaza.

Toate nodurile active(principale) ………………………………………………………intro ordine stabilita si cunoasterea fiecacarui nod activ
