Desenarea cu Word sub Windows
Pentru a afisa bara cu instrumente de desen, procedati astfel:
Selectati View/Toolbars.
In lista Toolbars, selectati caseta de validare Drawing
Selectati OK. Bara cu instrumente de desen apare la baza ecranului, deasupra liniei de stare.
Cu ajutorul butoanelor de pe bara cu instrumente de desen puteti crea: linii drepte sau arce, dreptunghiuri, cercuri sau elipse, poligoane sau figuri cu forma neregulata. Toate acestea sunt operatii elementare asupra carora nu se va mai insista.
Pentru a adauga o caseta de text la un desen, procedati astfel:
Executati clic pe butonul Text Box din bara cu instrumente de desen.
Pozitionati indicatorul mouse-ului in locul in care doriti sa se afle coltul din stanga sus al casetei de text.
Executati clic si trageti indicatorul mouse-ului pana in coltul din dreapta jos al casetei de text.
Eliberati butonul mouse-ului. Punctul de inserare apare in interiorul casetei de text.
Tastati, modificati si aranjati in pagina textul asa cum ati proceda daca nu ar fi inclus in caseta de text.
Pentru a selecta un obiect, procedati astfel:
Indicati orice latura a obiectului pana cand indicatorul mouse-ului se transforma intr-o sageata cu patru capete.
Executati clic pe una din laturi. In jurul obiectului selectat apar puncte de control pentru selectie.
Executati clic pe butonul Select Drawing Objects de
pe bara cu instrumente de desen.
Pozitionati sageata de selectie in coltul din stanga sus al zonei pe care doriti sa o selectati.
Executati clic si trageti indicatorul mouse-ului pana in coltul din dreapta jos al zonei pe care doriti sa o selectati. Zona este inconjurata de un dreptunghi punctat.
Eliberati butonul mouse-ului atunci cand zona pe care doriti sa o selectati este inconjurata de un dreptunghi punctat. Toate obiectele din interiorul acelei zone sunt selectate.
Executati clic din nou pe butonul Select Drawing Objects, pentru a-l dezactiva.
Pentru a grupa obiecte procedati astfel:
Pentru
a degrupa obiectele, procedati
astfel:
Pentru a plasa un obiect in fata altui obiect in acelasi strat, procedati astfel:
Selectati obiectul pe care doriti sa-l plasati
in fata altor obiecte.
Executati clic pe butonul Bring to Front de pe bara cu instrumente de desen.
Deplasati obiectul in pozitia dorita in fata oricaruia dintre celelalte obiecte.

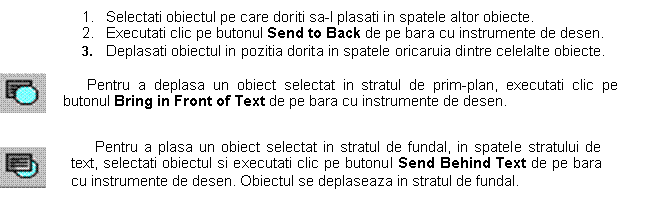

Pentru a plasa un obiect in spatele altor obiecte din acelasi strat, procedati astfel:
Pentru a plasa un obiect in stratul de text, inserati un cadru in jurul lui.
Pentru a selecta rapid un stil de linie, parcurgeti urmatoarele etape:
Pentru a selecta rapid o culoare pentru linie, executati clic pe butonul Line Color de pe bara cu instrumente de desen.
Pentru a selecta optiuni suplimentare legate de stilul si culoarea liniei, procedati astfel:
Selectati Format/Object
In caseta de dialog Format Object, executati clic pe eticheta Line
In zona Line, selectati optiunile de stil si de culoare a liniei pentru conturarea si desenarea obiectelor, dupa cum urmeaza:
selectati None pentru a face invizibil conturul unui obiect.
din caseta cu lista derulanta Style selectati tipul de linie.
din caseta cu lista derulanta Color selectati culoarea liniei.
din caseta cu lista derulanta Weight selectati sau specificati latimea liniei.
In zona Arrowhead selectati optiunile pentru stiluri de linie pentru crearea de sageti, dupa cum urmeaza:
din caseta cu lista derulanta Style selectati tipul de linie pe care doriti sa-l utilizati drept capat de sageata.
din caseta cu lista derulanta Width selectati grosimea liniilor cu capat de sageata.
din caseta cu lista derulanta Length selectati lungimea liniilor cu capat de sageata.
Selectati OK
2. Lucrul cu tabele
Pentru a crea rapid un tabel procedati astfel:
Pozitionati punctul de inserare in document, acolo unde doriti sa plasati tabelul.
Executati clic pe butonul Insert Table de pe bara cu instrumente de lucru standard.
Indicati caseta din coltul stanga sus al casetei tabelului.
Executati clic si trageti spre dreapta, pentru a selecta coloane, si in jos pentru a selecta liniile.
Cand numarul de coloane si de linii pe care doriti sa le includeti in tabel au fost evidentiate, eliberati butonul mouse-ului. Tabelul apare in document.
Pentru a crea un tabel avand coloane de dimensiuni impuse, procedati astfel:
Pozitionati punctul de inserare in document, acolo unde doriti sa plasati tabelul.
Selectati Table Insert Table
In caseta de text Number of columns, introduceti numarul de coloane pe care doriti sa le aiba tabelul.
In caseta de text Number of Rows, introduceti numarul de linii pe care doriti sa le aiba tabelul.
In caseta de text Column Width, specificati o valoare numerica pentru latimea coloanelor sau selectati Auto pentru a crea automat, pe toata pagina coloane de latimi egale.
Selectati OK pentru a crea tabelul.
Pentru a aplica automat unul dintre formatele incorporate in Word, procedati astfel:
Pozitionati punctul de inserare oriunde in cadrul tabelului.
Selectati Table Table AutoFormat
In lista Formats, selectati formatul pe care doriti sa-l aplicati.
Pentru a modifica aranjarea tabelului, selectati orice caseta de validare din zonele Formats to Apply si Apply Special Formats To
Selectati OK pentru a aplica textului formatul selectat.
Pentru a modifica rapid latimea coloanelor, procedati astfel:
Indicati o linie verticala a grilei sau un marcaj de coloana. Indicatorul mouse-ului se transforma intr-o sageata cu doua capete.
Executati clic si trageti spre stanga sau spre dreapta pana in noua pozitie.
Pentru a modifica latimea unei coloane cu precizie, parcurgeti urmatoarele etape:
Pozitionati punctul de inserare in orice celula din coloana pe care doriti sa o modificati.
Selectati Table Cell Heigth and Width
Executati clic pe eticheta Column din partea de sus a casetei de dialog Cell Height and Width
In caseta de text With of Column, introduceti latimea coloanei.
In caseta de text Space Between Columns, introduceti spatiul pe care doriti sa-l lasati intre coloane.
Pentru a modifica latimea coloanei plasata la stanga coloanei curente, selectati Previous Column
Pentru a schimba latimea coloanei plasata la dreapta coloanei curente, selectati Next Column
Selectati OK
Pentru a modifica inaltimea unei linii, procedati astfel:
Pozitionati punctul de inserare in cadrul liniei pe care doriti sa o modificati. Pentru a modifica toate liniile, selectati intregul tabel.
Selectati Table Cell Height and Width
Executati clic pe eticheta Row din partea de sus a casetei de dialog Cell Height and Width
Din lista derulanta Height of Row, selectati una din urmatoarele optiuni:
Auto, pentru a stabili automat inaltimea liniei.
At Least, pentru ca inaltimea liniei sa fie mai mare sau egala cu valoarea specificata.
Exactly, pentru a stabili inaltimea liniei la o anumita valoare.
In caseta de text At, introduceti o anumita valoare pentru inaltime.
Pentru a realinia linia selectata, utilizati o optiune de aliniere.
Selectati Next Row pentru a stabili inaltimea liniei de sub linia selectata.
Selectati Previous Row pentru a stabili inaltimea liniei de deasupra liniei selectate.
Selectati OK
Pentru a insera coloane intr-un tabel existent, procedati astfel:
Pozitionati punctul de inserare in linia aflata imediat sub locul unde doriti sa inserati o linie. Pentru a insera mai multe linii, selectati mai multe linii.
Selectati Table Insert Rows
Pentru a insera coloane intr-un tabel existent, procedati astfel:
Selectati coloana aflata imediat in dreapta pozitiei unde doriti sa inserati o coloana.
Selectati Table/Insert Columns
Pentru a insera celule intr-un tabel existent, parcurgeti urmatoarele etape:
Selectati celula de sub sau din dreapta pozitiei unde doriti sa plasati o celula noua. Pentru a insera mai multe celule, selectati mai multe celule.
Selectati Table/Insert Cells
In caseta de dialog Insert Cells, selectati una din urmatoarele optiuni:
Shift Cells Right, pentru a insera o celula la stanga celulei selectate.
Shift Cells Down, pentru a insera o celula la dreapta celulei selectate.
Insert Entiere Row, pentru a insera un rand de celule deasupra celulei selectate.
Insert Entire Column, pentru a insera o coloana de celule la stanga celulei selectate.
Selectati OK
Pentru a crea un grafic intr-un document Word, procedati astfel:
Deschideti documentul care contine tabelul.
Pentru a plasa graficul intr-un document diferit, copiati datele din tabel in acel document. Pentru a plasa graficul in documentul original, continuati cu etapa a treia.
Selectati liniile si coloanele din tabel pe baza carora doriti sa creati graficul. Puteti selecta intregul tabel sau doar parti din el.
Selectati Insert/Object
Executati clic pe eticheta Create New din partea de sus a casetei de dialog Object
Din caseta de listare Object Type, selectati Microsoft Graph
Selectati OK. Microsoft Graph se lanseaza afisand datele din tabel in fereastra foii de date si graficul coloana in trei dimensiuni in fereastra graficului.
Obs.: Atunci cand iesiti din Graph, graficul este inserat si actualizat in documentul curent din Word. Atunci cand salvati documentul, se salveaza si graficul.
Pentru a iesi din mediul Graph se apasa pe butonul stang al mouse-ului oriunde in afara graficului.
Pentru a alege un tip si un format de grafic, procedati astfel:
Din mediul Graph, selectati meniul Chart, apoi comanda Chart Type
Alegand optiunea Standard Types din casuta de dialog aparuta, puteti selecta tipul si sub-tipul de grafic pe care doriti sa-l utilizati.
Selectati OK
Intr-un grafic, legenda ajuta la identificarea semnificatiei fiecarui marcaj de date. In mod prestabilit, Graph include o legenda de fiecare data cand creati un grafic.
Pentru a sterge o legenda, selectati legenda, apoi actionati tasta Delete
Pentru a insera o legenda, selectati Chart/ Chart Options/Legend si selectati casuta Show Legend
Pentru a deplasa o legenda, procedati astfel:
Selectati legenda. In jurul ei vor aparea puncte de control negre.
Trageti legenda pana in noua pozitie.
Pentru a aranja in pagina o legenda, procedati astfel:
Selectati legenda, apoi apasati pe butonul drept al mouse-ului.
Selectati Format Legend
In zona Placement, alegeti locul in care va apare legenda in grafic.
Selectati una din urmatoarele optiuni:
Patterns pentru a selecta un stil de chenar, umbra, modelul si culorile.
Font pentru a alege tipul, stilul si dimensiunea caracterelor.
5. Selectati OK pentru a reveni in fereastra graficului.
Pentru a adauga o grila pe un grafic parcurgeti urmatoarele etape:
Selectati Chart/Chart Options/Gridlines
Selectati casetele de validare plasate langa tipurile de grila pe care doriti sa le afisati.
Selectati OK
Pentru a aranja in pagina o grila procedati astfel:
Selectati liniile retelei.
Selectati Format/Selected Gridlines
In caseta de dialog Line, selectati optiunile dorite (stil, culoare, grosime).
Selectati OK
Pentru a adauga sau a sterge axele de pe un grafic, procedati astfel:
Selectati Chart/Axes
In caseta de dialog Axes, selectati axele pe care doriti sa le afisati.
Selectati OK
Pentru a modifica o axa procedati astfel:
Selectati axa pe care doriti sa o modificati.
Selectati Format/Selected Axis
In caseta de dialog Format Axis/ Scale selectati optiunile dorite pentru axa selectata (minim, maxim, etc.) si tipul de grafic utilizat.
Selectati Patterns pentru a modifica aspectul marcajelor de valori si al liniilor axelor, pentru a schimba pozitia etichetelor pentru valori.
Selectati Font, pentru a schimba corpul de litera, dimensiunea, stilul si culoarea corpului de litera.
Selectati Alignment pentru a modifica orientarea etichetelor pentru valori.
Selectati Number pentru a alege categoria din care fac parte valorile de pe axa.
Pentru a aseza in pagina zona de trasare, procedati astfel:
Selectati zona de trasare.
Selectati Format/Selected Plot Area.
In zona Border stabiliti pentru linia chenarului optiunile Style Color Weight. Selectati None pentru a nu afisa nici un chenar; selectati Automatic pentru a reveni la varianta prestabilita.
In zona Area, selectati un model de umplere. Selectati None pentru a nu afisa nici un sablon si nici o culoare; Selectati Automatic pentru a reveni la varianta prestabilita.
Selectati OK
Pentru a adauga un text pentru titlu si axe, parcurgeti urmatoarele etape:
Selectati Chart/Chart Options.
In zona Titles introduceti textul pentru titlul graficului si pentru axele graficului.
Selectati OK. Graph va insera in grafic caseta de text Title, in pozitia specificata de dumneavoastra.
Pentru a crea un text atasat pentru o eticheta de date, procedati astfel:
Selectati Chart/Chart Options.
In caseta de dialog Data Labels selectati tipul de informatie pe care doriti sa o atasati langa fiecare punct de date din grafic. Selectati None pentru a sterge o eticheta de data.
Selectati OK
Pentru a crea un text liber, procedati astfel:
Asigurati-va ca nu este selectat nici un text.
Tastati textul. Acesta apare in mijlocul graficului.
Apasati tasta Esc. In jurul textului apar puncte negre de control.
Trageti textul pana in pozitia dorita.
Pentru a modifica aspectul textului din grafic, parcurgeti urmatoarele etape:
Selectati Format/ Font
In caseta de dialog Font, selectati optiunile Font Size Style si Color pe care doriti sa le utilizati.
In zona Background selectati una din urmatoarele optiuni:
Automatic pentru a reveni la varianta de fundal prestabilita.
Transparent pentru a permite informatiilor plasate in spatele textului sa apara de sub text, atunci cand textul este plasat deasupra altor articole.
Opaque pentru a nu permite informatiilor din spatele textului sa apara atunci cand textul este deasupra.
Selectati Patterns pentru a stabili modele pentru chenarul si fundalul casetei de text.
Selectati Text pentru a stabili optiunile de aliniere si orientare pentru textul din caseta de text.
Selectati OK
Microsoft Word dispune de un puternic editor de ecuatii matematice. Pentru a insera o ecuatie matematica intr-un document parcurgeti urmatoarele etape:
1. Pozitionati cursorul in cadrul documentului in punctul in care doriti sa inserati ecuatia.
2. Selectati Insert/Object
3. In fereastra Object type, alegeti Micosoft Ecuation 3.0 din lista de obiecte disponibile.
4. Selectati Ok
Afisati bara cu instrumente de desen a procesorului de text Word 97 si desenati un desen folosind linii drepte, arce, dreptungiuri, cercuri sau elipse, poligoane sau figuri cu forma neregulata de mai multe culori si stiluri.
Adaugati casete de text la desenul realizat la punctul 1 pentru a explica anumite detalii ale acestuia.
Grupati/degrupati obiectele din desenul realizat si incercati sa le deplasati intr-o alta zona a foii. Ce observati?
Suprapuneti doua forme geometrice si incercati sa aduceti in prim plan pe cel care se afla dedesubt si invers.
Faceti acelasi lucru si cu o casuta de text.
Realizati un tabel avand 7 linii si 3 coloane. Alegeti dimensiunea liniilor de 3cm si dimensiunea coloanelor de 5cm.
Inserati/eliminati linii si coloane in tabelul de la punctul 6 si modificati dimensiunile acestora astfel incat tabelul sa incapa pe pagina.
8. Completati cu cifre o parte din tabelul de la punctul anterior, selectati portiunea completata si realizati un grafic pe baza acesteia. Alegeti mai multe forme de prezentare.
9. Adaugati o legenda, o grila la graficul de la punctul anterior. Modificati axele graficului si zona de trasare. Adaugati casete de text (titlu, etichete, etc)
Editati cu ajutorul editorului de ecuatii din Word urmatoarea ecuatie:
|
