Editorul de ecuatii

EDITORUL DE ECUATII

Atunci cand aveti de tehnoredactat materiale cu caracter stiintific, articole cu specific matematic, aplicatia Word va pune la dispozitie editorul de ecuatii Microsoft Equation. Prin ecuatie, in acest context, numim orice formula, relatie mate 929b16j matica, expresie, etc.

1. EDITAREA UNEI ECUATII

Pasul 1: Pozitionezi punctul de inserare acolo unde doresti sa scrii ecuatia;

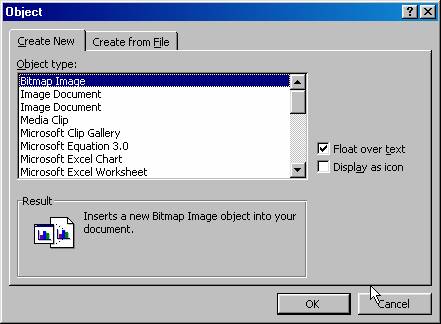

Pasul 2: Alegi comanda Object din meniul Insert (sau executi clic pe butonul Equation Editor din bara de instrumente);

Nota: Daca butonul nu exista intr-una din barele cu instrumente, poti sa-l inserezi. Cum adaugi un buton la o bara cu instrumente?

Pasul 3: Selectezi optiunea Microsoft Equation 3.0;

Pasul 4: Executi clic pe butonul OK;

Nota: Daca aplicatia Microsoft Equation 3.0 nu este instalata, trebuie sa lansezi programul de instalare, din Control Panel, Add/Remove Programs, pentru a adauga aceasta aplicatie.

Pasul 5: Editezi ecuatia;

Pasul 6: Executi clic in afara ecuatiei;

1.2. Continutul barei cu instrumente Equation si folosirea ei

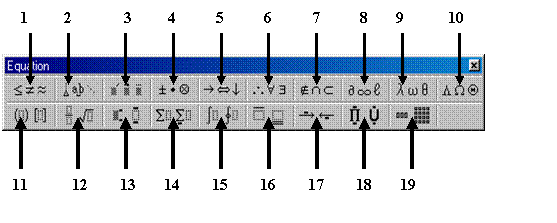

Bara cu instrumente Equation este formata din butoane care indica ce tipuri e simboluri se pot insera in ecuatie utilizand butonul corespunzator, sau ce sablon se va aplica in continuare. Randul de sus contine simboluri si operatori, iar jos aveti sabloane pentru majoritatea tipurilor de ecuatii intalnite in matematica, fizica, etc.

simboluri relationale

spatieri si alinieri

notatii specifice

operatori aditivi/multiplicativi

simboluri de tip sageata

operatori logici

operatori din teoria multimilor

simboluri generale

litere mici grecesti

litere mari grecesti

sabloane pentru paranteze

sabloane pentru fractii si radicali

sabloane pentru indici si exponenti

sabloane pentru sume

sabloane pentru integrale

sabloane subliniate/barate

sabloane pentru sageti etichetate

sabloane multimi

sabloane matrici

1.3. Editarea unei ecuatii

Voi exemplifica pentru:

Pasul 1: Inserezi o ecuatie noua (vezi capitolul 1.1.);

Pasul 2: Tastezi caracterul “K”;

Pasul 3: Alegi sablonul pentru indice din butonul sabloane pentru indici si exponenti;

Pasul 4: Tastezi litera “S”;

Pasul 5: Muti cursorul;

Pasul 6: Tastezi “=”;

Pasul 7: Alegi sablonul pentru fractie din butonul sabloane pentru fractii si radicali;

Pasul 8: Completezi numaratorul cu N₁+N₂+N₃ si numitorul cu N₁;

Pasul 9: Muti cursorul si tastezi “=”;

Pasul 10: Alegi sablonul pentru fractie;

Pasul 11: Alegi sablonul pentru suma din butonul sabloane pentru sume;

Pasul 12: Tastezi “N” in chenarul de sub suma;

Pasul 13: Tastezi la numitor N_max;

Pasul 14: Executi clic in afara ecuatiei;

2. MODIFICAREA UNEI ECUATII

Dupa ce ai introdus ecuatia si ai executat clic undeva in afara chenarului ecuatiei ai obtinut un obiect grafic inserat in document. Acest obiect (ecuatia) poti sa-l redimensionezi, copiezi sau muti in alta parte a documentului, sau sa-l stergi (vezi capitolul 4). De asemenea poti modifica continutul ecuatiei, elementele de spatiere din ecuatie sau dimensiunile simbolurilor sau operatorilor care apar in ecuatie.

2.1. Modificarea continutului unei ecuatii

Pasul 1: Executi dublu clic pe ecuatie:

Pasul 2: Faci modificarile dorite;

Pasul 3: Executi clic in afara chenarului ecuatiei.

2.2. Modificarea elementelor de spatiere din ecuatie

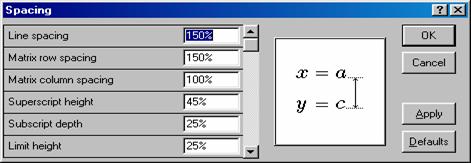

Pasul 1: Alegi comanda Spacing din meniul Format;

Pasul 2: Faci modificarile dorite pentru spatiere;

Pasul 3: Executi clic pe butonul OK.

Nota: Daca doresti valorile implicite executi clic pe butonul Defaults si apoi OK.

2.3. Modificarea dimensiunilor simbolurilor ce apar intr-o ecuatie

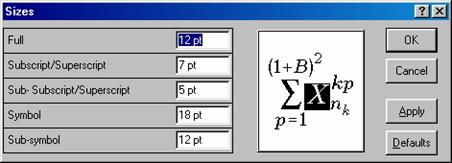

Pasul 1: Alegi comanda Define din meniul Size;

Pasul 2: Faci modificarile dorit;

Pasul 3: Executi clic pe butonul OK.

Nota: Daca doresti valorile implicite executi clic pe butonul Defaults si apoi OK.
