ALEGEREA POMPELOR
Odata stabilite valorile debitului si inaltimii de pompare, se va repera in catalogul furnizorului, pentru modelul de pompa ales, pe cea pentru care punctul de functionare se plaseaza in zona optima pe curba caracteristica (vezi Fig.3). Zona optima este cea in care randamentul global al pom 111u205b pei are valori superioare (in general treimea mijlocie a curbei caracteristice). Se va evita zona din stanga a curbei caracteristice, in care pompa va functiona instabil, zgomotos. Deasemenea, este nerecomandata alegerea unei pompe cu punctul de functionare in zona din dreapta curbei caracteristice (pe "coada" curbei), datorita randamentului coborat.
La pompele cu trei trepte de turatie, este recomandata alegerea pe treapta II (curba caracteristica din mijloc).
Exemple
Sa se aleaga o pompa submersibila cu debitul de 12 mc/h si inaltimea de pompare de 220 m CA. Forajul permite instalarea pompelor de 6".
Sa se aleaga o pompa de circulatie pentru instalatia
de incalzire, avand debitul de 20 mc/h si inaltimea de pompare de 5 m CA.

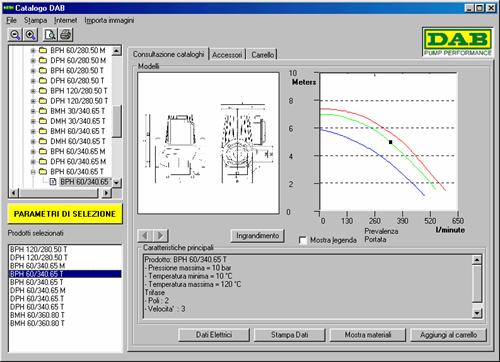

Pasul 5 - facand clic pe fiecare pompa din lista afisata in caseta, se pot vizualiza atat diagrama de functionare a pompei (curba caracteristica) cu marcarea punctului de functionare, cat si cateva caracteristici tehnice generale.
Pasul 8 (optional) - odata optat pentru o anume pompa, fisa tehnica a acesteia se poate printa facand clic pe butonul "Stampa" (stanga sus).
Nota importanta :
Programul de selectie pe calculator nu include si grupurile de ridicare a presiunii. Acestea se vor alege folosind catalogul fabricantului,care cuprinde diagrame de selectie pentru fiecare tip de grup in parte.Valorile debitului si presiunilor (minima si maxima) sunt cele stabilite conform relatiilor 13,14,15 si 16.
|
