ALEGEREA REZERVORULUI DE ACUMULARE (TAMPON)
Din cele prezentate pana acum rezulta clar ca totalul consumului pe 24 ore nu poate fi mai mare decat cantitatea de apa asigurata de sursa de apa in acelas interval de timp.
Se pot intalni mai multe situatii:
ALEGEREA VASULUI DE EXPANSIUNE (HIDROFOR)
Pentru a asigura permanent presiunea de utilizare la consumatori dar si a limita numarul de porniri si opriri ale pompei din grupul de ridicare a presiunii, pe conducta de refulare se instaleaza un vas de expansiune cu membrana.
Pentru alegerea vasului de expansiune se cunosc:
P [kW]
K
Volumul util al vasului este :
Vu=K . Cv [litri] (19)
Unde:
K - coeficient in functie de puterea electropompei
Cv - consum de varf in [litri/minut]

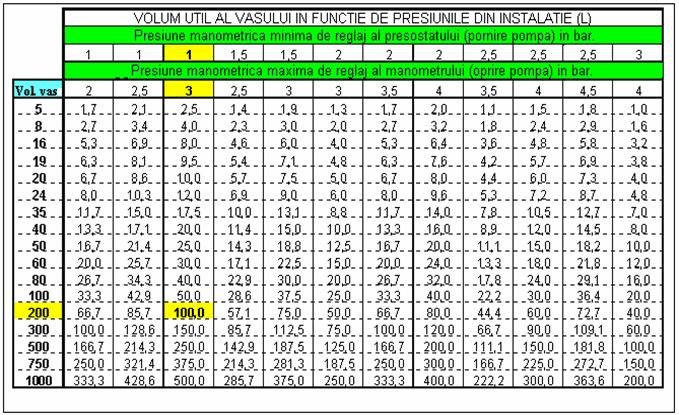

Cu valoarea lui Vu se intra in tabelul 6 si se citeste pe coloana din stanga volumul total al vasului de expansiune in [litri].
Tabelul 6
In situatiile (frecvente, de altfel) cand Vu calculat nu se regaseste cu exact aceasta valoare in tabel, se va alege valoarea imediat superioara.
Volumul total al vasului de expansiune se poate calcula si cu relatia :
V =
[litri] (20)
Unde:
Pmin - presiunea de pornire, exprimata in [bar]
Pmax - presiunea de oprire, exprimata in [bar]
Vu - volumul util, calculat mai sus in [litri]
zona de amplasare a putului este cu 9 m mai jos de cota ± 0.00 m a cladirii
Rezolvare :
Stabilirea debitelor de varf
a) Consum menajer
Data fiind dotarea, se echivaleaza
Dmax.men.= 3,55 mc / h (v. cap. H)
b) Piscina
Conform "Manualul de Instalatii" - vol. Incalzire, pag.395, cota de apa rece pentru primenire si compensarea evaporarii este de 50 l / mp.zi, raportat la suprafata oglinzii de apa a bazinului ( in cazul nostru 10 x 5 = 50 mp ). Rezulta :
Dpisc.=
=0,25 mc / h
c) Instalatia de irigat
Conform datelor din Catalog HUNTER, rezulta pe cele patru circuite debitele din tabelul urmator:
|
|
Stabilirea consumului zilnic de apa a) Consum menajer b) Piscina c) Sistemul de irigatii pentru gazon NOTA: A se vedea si Ghidul de proiectare HUNTER . Conform Ghidului, rata de precipitatii pentru gazon este de 40 ÷ 50 l / mp saptamanal. Aceasta rata se realizeaza cu urmatoarele durate de functionare : aspersoare statice PS si SRS ..80 min / saptamana aspersoare rotative PGM ..260 min / saptamana aspersoare rotative PGP ..300 min / saptamana Pentru a uniformiza intr-o oarecare masura consumul zilnic de apa , se vor programa udari in fiecare zi , cu cele patru circuite functionand succesiv, in intervalul dintre orele 5 si 8 dimineata. Consumul de apa va fi :
|
= 78,3 l
