APARATE DE MASURA CU MICROPROCESOR

o        autoetalonare;

o        eliminarea erorilor sistematice;

o        corectia derivei nulului;

o        eliminarea erorilor aleatoare si a zgomotului, prin mediere;

o        anulare interfata;

o        atentie;

o        sfârsit de mesaj;

o        comanda exterioara;

o        cerere de serviciu;

o        validare date;

o        inapt pentru primirea datelor;

o        date neacceptate.

    Toate semnalele sunt active la nivel mare de tensiune (0 logic).
    Controlerul de magistrala primeste informatii privind sursa si destinatia datelor si pregateste aparatele in vederea desfasurarii efective a schimbului.
    Alte exemple de magistrale binecunoscute sunt magistralele seriale RS- 232C, RS-485, magistrala CEI-625, de asemenea standardizate.

o        reciproc (f < 1 MHz);

o        direct (f > 1 MHZ);

• selectare automata a modului de masurare si scarii, dupa frecventa de intrare, pentru a obtine rezolutia maxima;
• interfata pentru magistrala standard CEI-625, cu functiunile:

o        dialog asincron acceptor si sursa;

o        ascultator de baza;

o        vorbitor de baza;

o        cerere de serviciu (SRQ);

o        comanda distanta - local;

o        initializare aparat.

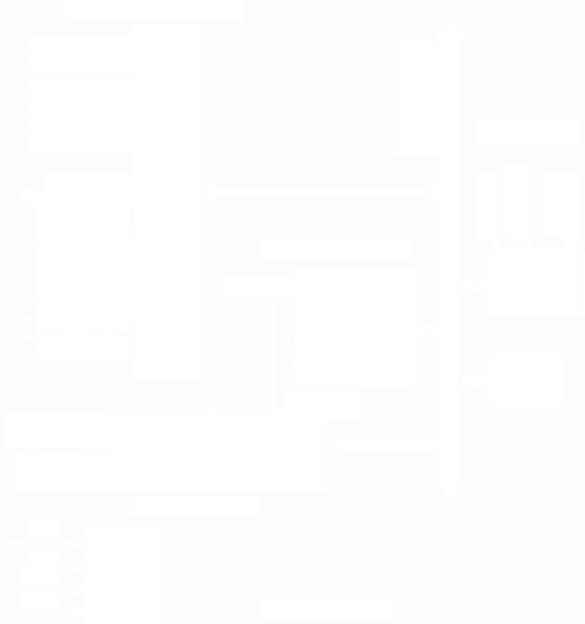

Moduri de lucru:

• LOCAL - comanda de pe panoul aparatului. Functiunile comandate in acest regim sunt:

• functia de autotestare, prin apasarea tastei TEST, aparatul masoara si afiseaza frecventa pilot de 10 MHz;
• functia viteza de masurare: se apasa tasta DURATA MASURARE;
• timpul de afisare: se regleaza cu potentiometrul DURATA RECICLARE;
• nivelul de triggerare se fixeaza manual cu potentiometrul NIVEL;
• atenuarea, folosind tasta ATENUATOR (x1, x20).

• DISTANTA - comanda si transmiterea rezultatelor prin interfata: aparatul poate fi in intregime programabil de la distanta: atenuarea de intrare, nivelul de triggerare / autotriggerare, viteza de masurare. Functiile de interfata asigurate:

• AH1 - dialog acceptor;
• SH1 - dialog sursa,
• L4 - ascultator de baza; se dezadreseaza la adresarea ca vorbitor;
• T5 vorbitor de baza;
• SR1 - cerere de serviciu;
• RL1 - comanda de la distanta;
• DC1 - initializare aparat;
• DT1 - triggerare aparat.

• VORBITOR: comanda de pe panoul frontal si transmiterea rezultatelor prin interfata. Aparatul lucreaza intr-un sistem fara controlor, de ex. cuplat cu un aparat de inregistrare a rezultatelor masurarii.

Explicati notiunea de logica cablata si prezentati dezavantajele ei.

Idem pentru logica programata (avantaje).

Ce consecinte favorabile rezulta prin aplicarea sistemelor cu logica cablata la aparatele de masura?

Prezentati rolul m P in structura generala a aparatelor de masurat.

Clasificati structurile de aparate de masurat cu m P in functie de numarul de procesoare. Avantaje ale unei structuri fata de alta.

Enumerati functiile m P in aparate de masurat.

Ce fel de retele de comunicatie intâlnim intre blocurile unui aparat de masurat? Exemplificati pentru semnalele analogice.

Descrieti modurile de realizare a comunicatiei numerice (accesul la magistrala).
