ARZATOARE GAZ PROGRESIVE C 24 GX 507 / 8

tehnica mecanica


FISA TEHNICA

ARZATOARE GAZ PROGRESIVE



C 24 GX 507 / 8




















Descriere

Arzatoarele pe combustibil gazos C 24 GX 507 / 8 sunt aparate monobloc cu aer insuflat, cu 2 trepte de functionare, cu emisii poluante (NOx) reduse, cu functionare progresiva sau modulanta prin asociere cu un regulator electronic PI sau PID (optional).

Pot fi folosite pe orice tip de cazan si sunt disponibile in doua variante constructive in functie de lungimea capului de combustie.

Arzatorul poate utiliza toate tipurile de gaz din tabelul de mai jos, sub rezerva unui reglaj apropiat de valorile indicate in functie de presiunile disponibile, tinand seama de variatia de putere calorifica (Hi) a acestor tipuri de gaz.



Tip gaz


Grupa


Pn

[mbar]


Pmin

[mbar]


Pmax

[mbar]

Hi la 0 0C si

1013 mbar

[kWh/m3]


Tip gaz

min

max


Gaz natural



2H















G20

Gaz natural


2L















G25

Propan comercial


3P















G31

Curbele de putere



Putere

C 24 GX 507/8

min

max

Arzator    [kW]




Putere minima pe prima    treapta de functionare [kW]




Generator    [kW]




Debit gaz natural

la 150C si 1013 mbar


Gaz natural grup H [m3/h]

Hi=9,45 kWh/ m3

Gaz natural grup L [m3/h]

Hi=8,13 kWh/ m3

Propan P [m3/h]

Hi=24,44 kWh/m3

Masa volumica    kg/m3=1,98


























Tip

arzator

Tip gaz

Presiune gaz

[mbar]

Model vana gaz cu filtru incorporat

Filtru

exterior

Rp

Presostat de

gaz



C 24 GX 507



G 20





MB VEF 412 B01 S10





GW 150 A5





MB VEF 407 B01 S30





GW 500 A5




G 25







MB VEF 412    B01 S10





GW 150 A5





MB VEF 407 B01 S30





GW 500 A5

C 24 GX 508


G31






MB VEF 407 B01 S30






GW 500 A5

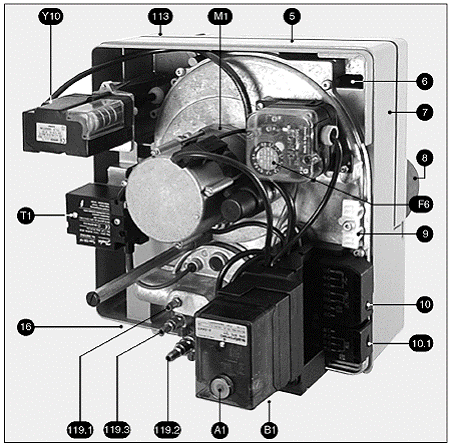

Vedere generala, parti componente















Comanda amestecului de aer:

Y10 - Servomotor,


- Camera de aer,

M1 - Motor ventilator,

- Carcasa (spiralata in partea superioara),

- Placuta dispozitiv de ridicare,

- Placuta identificare arzator,

- Cap de combustie,

F6 - Presostat aer,

- Clema pentru cablurile electrice, tuburile de presiune

de la rampa de gaz si racordul electric la cazan,

- Cupla cu 7 poli,

- Cupla cu 4 poli pentru conectare termostat treapta 2,

B1 - Punte ionizare,

A1 - Automat de comanda si securitate,

- pF - Priza de presiune focar,

- pL - Priza de presiune aer,

- pG - Priza de presiune gaz,

- Flansa racordare rampa de gaz,

T1 - Transformator de aprindere,

- Carcasa de protectie,

- Buton de rearmare sau oprire arzator

(cu indicator luminos in caz de defect)

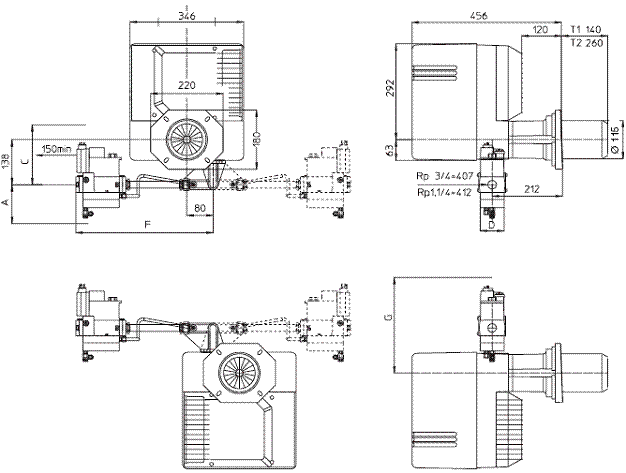

Dimensiuni de gabarit, spatiu necesar



Vana

Functionare

A

C

D

F

G


AGP







AGP








Spatiu necesar

Distanta care trebuie lasata de fiecare parte a arzatorului este de 0 m pentru a permite o eventuala interventie.


Ventilarea cazanului

Volumul de aer proaspat necesar este de 1,2 m3/kWh.
