ARZATOARE GAZ PROGRESIVE
C 60 GX 507 / 8
Arzatoarele pe combustibil gazos C 60 GX 507/8 sunt aparate monobloc cu aer insuflat, proportionale (sistem AGP - Air Gas Proportionnel), cu emisii poluante reduse (NOx - scazut).
Ele utilizeaza toate tipurile de gaz mentionate in tabelul de mai jos, sub rezerva unui reglaj apropiat de valorile indicate in functie de presiunile disponibile tinand seama de variatiile puterii calorifice (Hi) a acestor tipu 434h78e ri de gaz.
Ele functioneaza in doua trepte progresiv sau optional modulant (progresiv continuu) prin asociere cu un regulator de putere PI sau PID.
Se adapteaza pe cazane conform normei EN 303.1.
Sunt disponibile in doua variante constructive in functie de lungimea capului de combustie
(T1, T2).
|
Tip gaz |
Grupa |
Pn [mbar] |
Pmin [mbar] |
Pmax [mbar] |
Hi la 00C si 1013 mbar [kWh/m3] |
Tip gaz |
|
|
min |
max |
||||||
|
Gaz natural |
2H |
|
|
|
|
|
G20 |
|
Gaz natural |
2L |
|
|
|
|
|
G25 |
|
Propan comercial |
3P |
|
|
|
|
|
G31 |
Curbele de putere
|
Putere |
Treapta min |
Treapta min |
G 20 20/300 mbar max |
G 25 25/300 mbar max |
G 31 37/148 mbar max |
|
Arzator [kW] |
|
|
|
|
|
|
Generator [kW] |
|
|
|
|
|
|
Debit gaz natural la 150C si 1013 mbar Gaz natural grup H [m3/h] Hi=9,45 kWh / m3 Gaz natural grup L [m3/h] Hi=8,13 kWh / m3 Propan P [m3/h] Hi=24,44 kWh/ m3 Masa volumica kg/m3=1,98 |
|
|
|
|
|
Structura rampa gaz
|
Tip arzator |
Pmax [kW] |
Tip gaz |
Presiune gaz [mbar] |
Vana gaz MB VEF. |
Diametru racordare Rp |
Filtru Integrat exterior pachet FI Rp FP |
Presostat Gaz GW. |
||
C 60 |
|
G 20 |
|
|
|
FI |
|
|
150 A5 |
|
G 25 |
|
||||||||
|
G 31 |
|
||||||||
|
G 31 |
|
|
|
FI |
|
||||
|
G 20 |
|
|
|
|
|
FP |
|||
|
G 25 |
|
||||||||

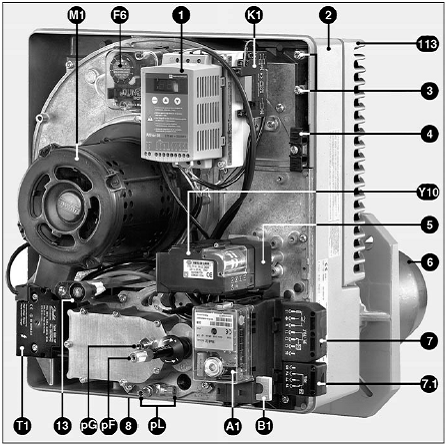

A1 - Automat de comanda si securitate tip SG 513,
A4 - Placuta (eticheta) demontabila,
B1 - Punte de masura [µA cc],
F6 - Presostat aer,
K1 - Releu de comanda variator,
M1 - Motor ventilator,
pF - Priza de presiune focar,
pG - Priza de presiune gaz,
pL - Priza de presiune aer,
T1 - Transformator de aprindere,
Y10 - Servomotor,
- Variator de turatie al motorului de ventilatie,
- Carter spiralat in partea superioara,
- Placuta dispozitiv ridicare,
- Cuple pentru racordul electric la cazan,
- Flansa pentru record rampa gaz,
- Suport pentru regulatorul de putere
(optional kitul RC 6170),
- Buton de deblocare,
- Aparatoare de protectie,
- Camera de aer.

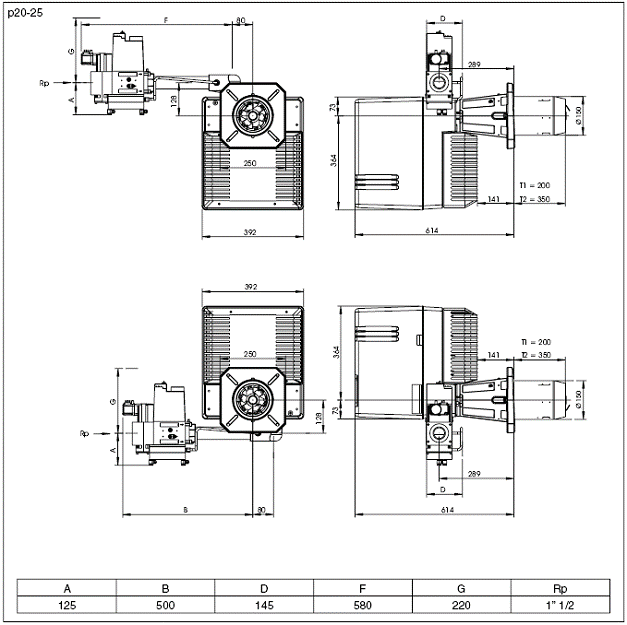

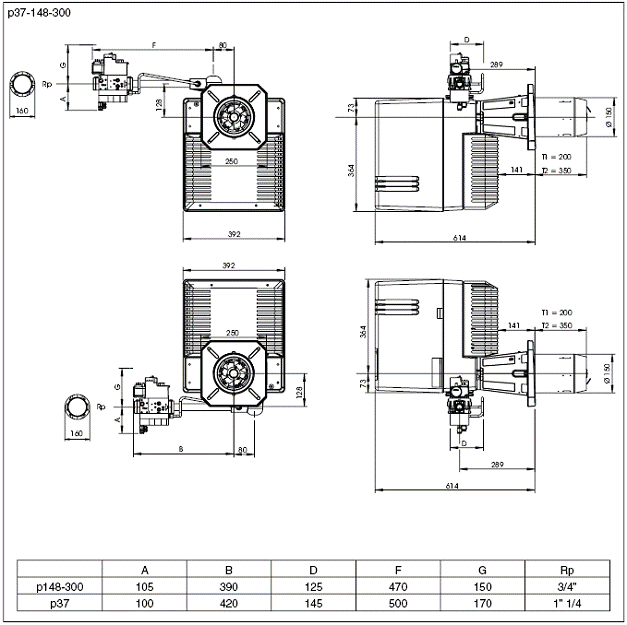

Dimensiuni de gabarit, spatiu necesar
Se va respecta distanta minima de 0,6 m de fiecare parte a arzatorului pentru a permite efectuarea operatiilor de intretinere.
Ventilatie cazan
Volumul de aer proaspat necesar este de 1,2 m³ / kWh produs de arzator.
Rampa de gaz
Se monteaza numai in pozitie orizontala in partea dreapta sau in partea stanga.
|
