INSTRUCTIUNI DE UTILIZARE
Structura meniului
Prescriptii de securitate
Utilizarea aparatului in conformitate cu destinatia sa
Automatizarea este un aparat construit pentru a fi utilizat in combinatie cu un sIstem hIdraulic in conformitate cu specificatiile fabricantului.
Orice alta utilizare a aparatului este interzisa
Automatizarea este in conformitate cu
prescriptiile UE, respectiv:
Securitate
Acest aparat este fabricat in conformitate cu tehnologiile actuale si cu regulile de securitate aferente acestora.
Pericol
Automatizarea este un aparat alimentat electric. Instalarea si reparatiile incorecte pot produce moartea prin electrocutare. Instalarea si punerea in functiune trebuie realizate de personal calificat. Este interzis a se desface aparatul sau subansamblele cu exceptia capacului exterior. Reparatile sunt permise a se efectua numai de catre producator.
Atentie la instructiunile
din text prevazute cu semnul .
2. Automatizarea instalatiei solare
2.1. Functiile automatizarii
Programat adecvat pentru a lucra in combinatie cu un circuit hidraulic, automatizarea asigura o exploatare optima pentru captarea energiei solare, astfel incat sa reduca la minim utilizarea sistemelor de incalzire suplimentara clasica.
2.2. Reglajul ce poate fi realizat de catre utilizator
Puteti efectua urmatoarele reglaje asupra automatizarii:
Categorie
Dreptul de a modifica
Pentru
Liber
Utilizator final
Parola 1
Utilizator final (configurarea displayului standard)
Parola 2
Personal calificat (configurarea parametrilor sistemului)
2.4. Comenzi si afisaj
2.4.1. Privire de ansamblu
2.4.2. Afisaj
|
Afisajul standard se recunoaste dupa fereastra cu 4 linii prezentand in mijloc o linie punctata. Primele 3 linii indica temperaturi, valori sau starea de pornire iar cea de-a patra linie indica modul de functionare. In modul manual sagetile ce clipesc lateral averizeaza asupra unuor greseli de functionare. In cazul unui defect, auto alterneaza cu Err. La pag 49, sectiunea 19, exista o lista a abrevierilor ce apar pe afisaj. Daca se selecteaza un alt tip de afisaj, acesta ramane aprins timp de 2 minute dupa care se revine la afisajul standard. |
|
|
Un meniu contine numai text fara linia punctata. |
|
|
Un sub-meniu contine o linie punctata pe mijlocul afisajului. |
|
|
Doua sageti in partea de sus a afisajului indica ca valoarea afisata poate fi introdusa in afisajul standard prin rotirea butonului de reglaj. Activarea sagetilor se face prin introducerea parolei 1 (vezi "5 Citirea temperaturilor si valorilor, schimbarea afis 23423t1919x ajului standard) pag. 17. |
|
|
Doua sageti in partea de jos a afisajului indica posibilitatea modificarii valorii afisate prin rotirea butonului de reglaj. Sagetile sunt activate prin introducerea parolei 2 (vezi "6 Modificarea settarilor" pag. 18. |
|
3 Afisarea meniurilor
3.1. Butonul de reglaj
Meniurile apar in ordinea de mai jos daca butonul de reglaj este rotit in sensul acelor de ceasornic, si in ordine inversa daca se roteste in sens invers acelor de ceasornic.
|

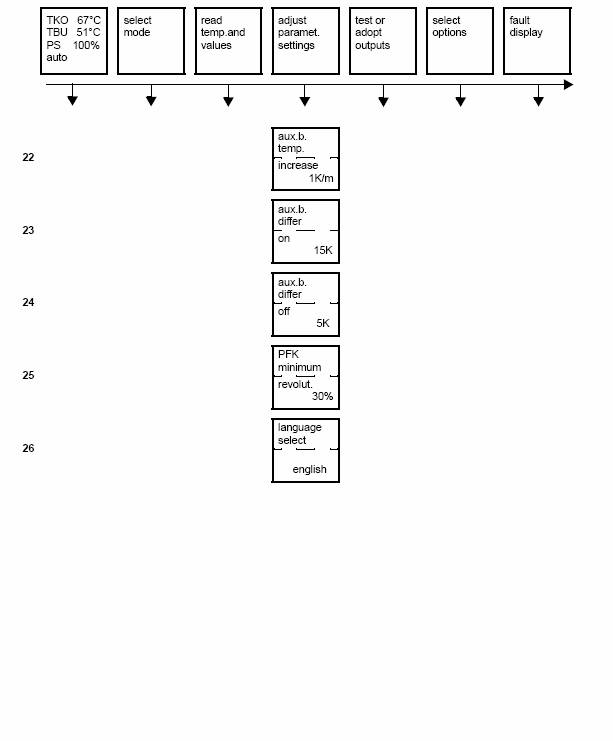

Ecran principal |
Alege intre modurile de functionare manual, auto sau off |
Citeste temperaturile si valorile pentru introducere in afisajul standard |
Reglarea parametrilor specifici instalatiei (personal specializat) |
Comutarea intrarilor on/off, verificarea starii comutarii efective si introducerea in ecranul principal |
Selectarea functiilor complementare (numai personal specializat) |
Verificarea si resetarea codurilor pentru eroare (numai personal specializat) |
3.2. Buton de selectare
|
Dupa ce s-a ales meniul dorit, se poate naviga prin submeniuricu ajutorul butonului de selectare pentru a vizualiza sau modifica setarile. Vezi cap. 4.1. Dispozitiv de reglare pentru utilizatorul final (fara parola), pag. 15 |
|
4. Selectarea modului de functionare (fara parola)
Butonul de selectare permite selectarea modului de functionare a automatizarii.
|
Auto = |
functinarea in regim automat pe baza parametrilor setati. Acesta este modul cel mai eficient pentru functinarea sistemului solar. |
|
Manual = |
functionarea in regim manual permite modificarea manuala a activarii dezactivarii intrarilor din meniul "test or adopt otputs". Acest mod de functinare este indicat a se utiliza numai in situatii de urgenta. |
|
Off = |
ATENTIE! Sistemul este inchis! Inainte de a trece in sistem "off" asigurati-va ca au fost luate toate masurile de siguranta specifice (de ex. golirea instalatiei solare) pentru evitarea oricaror defectiuni. |
Respectati instructiunile privind securitatea
pentru colectoare
|
|
|
|
|
|
|
Dupa un timp de cca 2 min, automatizarea revine automat in pozitia standard a ecranului principal. Modul de functionare va fi afisat in partea inferioara. Daca se doreste se poate schimba meniul imediat: |
|
|
|
|
|
Auto= normal
Manual= urgenta
Off= nici o functie
Auto= sistemul este controlat automat in functie de temperatura
Manual=temperatura dorita trebuie activata
Off=Avertisment!ar putea fii necesara golirea instalatiei.
Daca modul manual este activ puterea solarului poate fiischimbata in 10- er unitati
Daca modul manual este activ puterea pompei auxiliare boilerului se poate schimba in 10-er unitati.
off
On/off
Daca modul manual este activat valva poate fii comutata.
off
On/off
Daca modul manual este activat valva poate fii comutata.
off
On/off
Daca modul manual este activ marirea debitului poate fii oprita sau pornita.
no
On/off
Alege temperaturile si valorile. Valuarea "energia colectorului" poate fii stearsa
|
Nr. |
Setare |
Setare din fabrica |
Setare personala |
Optiuni |
Functie |
|
|
|
|
|
Expl. DE/FR/E |
Sunt valabile trei limbi de circulatie(germana, franceza, engleza) |
Citirea temperturilor si a valorilor, schimba afisajul standard ( cod de acces 1)
Avarie la siguranta fuzibila, pompa defecta, aer in sistem, senzor defect
Cu optiunea: " Flow impulse counter-Yes". Deditul este mai mic de 20l/h cu pompa solarului pornita.
Debitul minim poate fi setat folosind software-ul de service
Avarie la siguranta fuzibila.pompa defecta, aer in sistem, senzor defect.
Senzorul de pe colector TKO este in afara domeniului de masurare.
Senzor scurtcircuitat, intrerupt.
Senzorul din zona inferioara a boilerului TBU este in afara domeniului de masurare.
Senzor scurtcircuitat, intrerupt.
Senzorul din zona inferioara a boilerului de acumulare TPU este in afara domeniului de masurare.
Senzor scurtcircuitat, intrerupt.
Senzorul de pe tur TKV este in afara domeniului de masurare
Senzor scurtcircuitat, intrerupt.
Senzorul de pe retur TKR este in afara domeniului de masurare
Senzor scurtcircuitat, intrerupt.
Senzorul de la piscina TSB este in afara domeniului de masurare
Senzor scurtcircuitat, intrerupt.
Senzorul boilerului auxiliar TFK este in afara domeniului de masurare
Senzor scurtcircuitat, intrerupt.
Descrierea functiilor
functia auxiliara a boilerului fara intoarcerea apei termale
Xs TBO boiler auxiliar=valoarea setata la rezervorul de acumulare+1/2x(aux.boiler diff. On + aux. Boiler diff. Off)
Functia boilerului cu intoarcerea debitului de apa termala.
Xs TFKaux. Boiler+rezervor de acumulare.valoarea setata+ 1/2x (aux.boiler diffon + aux.boiler diff.off)
colector deschis 110°C
Debitmetru
Senzorul de debit de pe colector
senzorul radiatiei solare
Calculul puterii termice fara depitmetru si senzor de temperatura pe retur
Calculul puterii termice
Calculul debitului
Calculul debitului in litrii/ora va fii calculat cu urmatoarea formula:
Puterea termica(W)
Debitul [l/h] = -------- ----- ------ ----- ----- --------
ΔT x coeficientul de transmisie mediu
Puterea solarului (W) vezi "13.1 calculul puterii termice"
ΔT =10K
Coeficientul de transfer termic se mediaza la specificatile inginerului
Afisajul temperaturilor si valorilor la telecomanda
Folosind afisajul telecomenzii FD5411 este posibil sa afisati temperaturile si celelalte valori, ale schemei hidraulice aleasa.
Legatura cu telecomanda se vace cu ajutorul eBUS.
Instalarea
Instalarea si instructiunile de setare.
Instalatia electrica si siguranta fuzibila trebuie sa fie compatibile cu reteaua de alimentare. Automatizarea trebuie alimentata cu energie electrica tot timpul , pentru ca aceasta sa functioneze tot timpul.
Scheme hidraulice
15.3.1 Schema hidraulica 1
Poza
10 Descrierea functionarii (pagina 24)
Temperatura minima de pe colector
Functionarea instalatiei fara senzor pe pe returul de la boiler sau de la piscina
functionarea instalatiei cu senzor pe retur la boiler sau piscina.
Functia boilerului auxiliar
Rezervor de acumulare
Introduceti schema hidraulica aleasa conform cu cele prezentate anterior
Minimum
Colect
20.0°C
0.0 - 70.0°C
Temperatura minima pe colector la care pompa se pune in functiune sau se dezactiveaza
Temp
20°C
PS
minimum
Setare pentru viteza minima a pompei solarului 1
PS
Maximum
Seteaza .......... ..... ...... ......
Revolut
Solar
Counter
3.6kW
0.1 - 99.9kW
Puteti seta puterea capabila Refer to " 13.1 calculand puterea solarului"
Power 3.6 KW
ABREVIERI
|
BS |
Ore de functionare PS |
|
BW |
Comutator pentru modul de functionare |
|
eBUS |
Cablu cu 2 fire pentru colectare pentru incalzire |
|
HG |
Limita de incalzire |
|
SOL HG |
Limita de incalzire a solarului |
|
KW |
Apa rece |
|
M |
Vana de amestev |
|
MR |
Vana de ameste a returului |
|
N |
Nul |
|
PE |
Impamantare |
|
PRK |
Pompa boiler exterior |
|
PFK |
Pompa boiler auxiliar |
|
Ph |
Faza 230 V |
|
PS |
Pompa solar 1 |
|
PSm |
Puterea medie a pompei |
|
Q |
Curent |
|
R |
Supapa de sens |
|
S |
Energia colectata |
|
Valoarea setata |
Temperatura de atins stabilita de utilizatorul final, de specialist sau de fabricant |
|
T |
Debitul (tacho-setter) in circuitul hidraulic |
|
TBO |
Temperatura ACM (DHW) in boiler / senzor de sus - 2 serpentine |
|
TBU |
Temperatura ACM (DHW) in boiler / senzor de jos |
|
TBY |
Temperatura derivatiei / senzor |
|
TFK |
Temperatura din boilerul auxiliar/senzor |
|
TKO |
Temperatura din colector / senzor |
|
TKR |
Temperatura pe retur la colector / senzor |
|
TKV |
Temperatura pe tur / senzor |
|
TPO |
Temperatura ACM (DHW) in tanc / senzor de sus - 1 serpentina |
|
TPU |
Temperatura ACM (DHW) in tanc / senzor de jos |
|
TSB |
Temperatura in piscina / senzor |
|
TST |
Senzor de radiatie incidenta |
|
TV |
Vana terostatata |
|
UBP |
Vana cu 3 cai pentru tancul stocare ACM |
|
UBY |
Vana bypass |
|
VIG |
debitmetru |
|
|
|
|
