Amplificator audio HI-FI mono de 50 W( TDA1514 )
Va propun un amplificator HI-FI cu distorsiuni liniare minime si un sunet de calitate. Impresionant la acest amplificator este faptul ca are dimensiuni foarte reduse si forte putine piese! Poate fi folosit ca amplificatoare stereo dar si ca amplificator de bas intr-un sistem 5.1.
Circuit complet - in format JPEG 838n132i

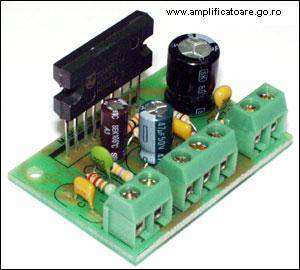

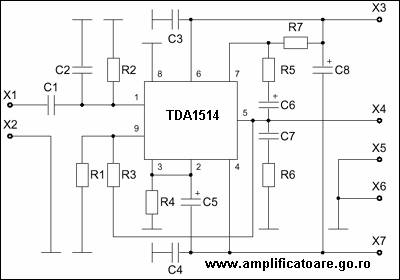

Schema - in format JPEG 838n132i

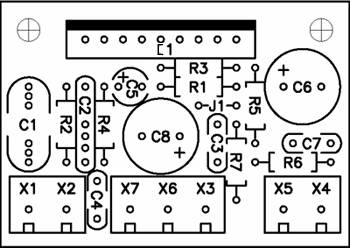

Fata inscriptionata - in format JPEG 838n132i

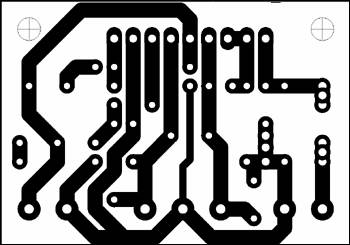

Cablaj imprimat - in format JPEG 838n132i
|
Tensiunea de intrare Vcc/Vdd |
+/- 10... 30 volti |
|
Curentul maxim consumat |
8 A |
|
Curentul in gol |
60 A |
|
Puterea de iesire, laVcc = + -27.5 B and Rn = 8 Ohm |
40 W |
|
Factoru de amplificare |
|
|
Rezistenta de intrare |
20 K |
|
Raspunsul in frecventa |
20...25000 Hz |
|
Componente |
Denumire |
Bucati |
|
C1, C3, C4 |
0,47 uF |
|
|
C2 |
220 pF |
|
|
C5 |
3.3 uF, 50 v |
|
|
C6 |
220 uF, 50 v |
|
|
C7 |
0.022 uF |
|
|
C8 |
47 uF, 100 v |
|
|
CI 1 |
TDA1514 |
|
|
R1 |
680 Ohm |
|
|
R2, R3 |
20 k |
|
|
R4 |
470 k |
|
|
R5 |
150 Ohm, 82 Ohm |
|
|
R6 |
3 Ohm |
|
|
R7 |
82 Ohm, 47 Ohm |
|
In cazul in care se foloseste rezistenta de iesire de 4 Ohm este necesar ca R5 = 82 Ohm si R7 = 47 Ohm.
In cazul in care se foloseste rezistenta de iesire de 8Ohm este necesar ca R5 = 150 Ohm si R7 = 82 Ohm.
|
