Acest sistem este constituit din

o cutie decodoare

o bobina care impreuna cu un etaj electronic de control este situata intr-o bucsa situat in jurul contactului de pornire numita bucsa decodoare

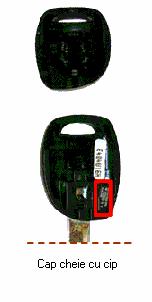

un cip electronic ( care functioneaza fara baterie) situat in capetele celor doua chei

Sistemul poate sa recunoasca sau nu cheia introdusa in contact si gestioneaza functia antidemaraj.

CHEIE RETRASA = VEHICUL PROTEJAT

Scema de principiu

Bucsa decodoare

Particularitati

Bucsa decodoare

Informarea clientului despre starea antidemarajului

Comportamentul LED-ului.

Se comanda un cap de cheie piesa schimb dupa codul inscris pe cheia defecta sau dupa codul inscris in factura de livrarea autoturismului. daca este vorba de o cheie cu telecomanda trebuie efectuata resincronizarea acesteia cu cutia decodoare. In cazul in care clientul vrea sa fie depanat pe loc, trebuie inlocuita colectia completa ( cutie decodoare, capete de chei)

A nu se atinge cipul electronic aflat in interiorul capatului de cheie.

In cazul in care nu se gaseste codul capului de cheie, va fi necesar sa se inlocuiasca colectia completa ( cd, capetele de cheie, calculatorul de injectie ).

ATENTIE ! A NU SE ATINGE CIPUL ELECTRONIC AFLAT IN INTERIORUL CAPULUI DE CHEIE CU DEGETELE

Inlocurea unei cutii decodoare

Cutia decodoare noua nu este codata. dupa montarea pe autoturism va fi necesara codarea acesteia pentru a fi operationala. Dupa introducerea unui cod in cutia decodoare, acesta nu mai poate fi sters sau inlocuit. Dupa inlocuirea cutiei decodoare trebuie procedat la resincronizarea telecomenzilor.

NOTA: In cazul inlocuirii doar a cutiei decodoare nu este necesara nici o interventie asupra calculatorului de injectie, deoarece se pastreaza acelasi cod antidemaraj.

Procedura de introducere a codului cheilor in memoria cutiei decodoare este urmatoarea :

cu contactul taiat, se cupleaza testerul la priza diag.,

se selecteaza succesiv test de calculatoare - antidemaraj - lista starilor si se verifica:

Daca una dintre starile programare cheie efectuata sau programare cheie blocata este activa, UCE decodor a mai fost folosit si trebuie inlocuit.

3- in test de calculatoare se selectioneaza antidemaraj, modul de comanda si apoi functia actuatori. Se lanseaza comanda calibrare terminata. Se pune contactul timp de 2-3 secunde. Martorul rosu clipeste des. Dupa luarea contactului se valideaza comanda.

a buna functionare a sistemului antidemaraj cu cele doua chei.

Proceduri de resincronizare a telecomenzii cu cutia decodoare.

Procedura de resincronizare simpla.

Aceasta procedura permite punerea telecomenzii in faza cu cutia decodoare. procedura se utilizeaza :

Procedura de resincronizare specifica

Aceasta procedura se utilizeaza la inlocuirea sau adaugarea unei telecomenzi fara sa se inlocuiasca si cutia decodoare.

Procedura este urmatoarea :

se conecteaza testerul sagem clip

cu contactul luat, se alege test de calculatoare , apoi antidemaraj, modul comanda si se selecteaza functia configuratie.

se lanseaza comanda programarea celei de a 2-a chei tir / trf. Din acest moment aveti 10 secunde pentru a efectua operatia : apasati o data sau de 2 ori pe butonul telecomenzii ( usile se inchid si se deschid, iar martorul antidemaraj se stinge )

Inlocuirea calculatorului de injectie.

Calculatorul de injectie se livreaza necodat. Va fi deci necesar sa

,, invete" codul sistemului dupa montare.

se pune contactul timp de cateva secunde

se taie contactul. activarea sistemului antidemaraj se va face dupa cca.10 secunde.

Inlocuirea unei colectii

In cazul inlocuirii unei colectii formate din cutie decodoare si set capete de chei, va fi necesar.

stergerea codului deja memorizat de calculatorul de injectie

Nu se poate sterge vechiul cod din memoria calculatorului daca cutia decodoare nu a fost codata cu codul noilor capete de chei.

Procedura de stergere a vechiului cod din memoria calculatorului este urmatoarea :

se monteaza insertiile metalice vechi in noile capete de chei

se noteaza codul capetelor vechi de chei pentru a se putea procura codul depanare al vechii colectii

cu contactul luat se demonteaza cutia decodoare

se monteaza cutia decodoare noua

se cupleaza testerul la priza diag.

cu contactul taiat, se selecteaza succesiv test de calculatoare - antidemaraj - lista starilor si se verific:

Daca una dintre starile programare cheie efectuata sau programare cheie blocata este activa, UCE decodor a mai fost folosit si trebuie inlocuit.

in test de calculatoare, se selectioneaza antidemaraj, apoi modul de comanda. Se alege functia actuatori. Se lanseaza comanda calibrare terminata. Se pune contactul cateva secunde martorul rosu clipeste des.

starile vor deveni:

tot in functia actuatori se lanseaza comanda introducere cod manual (cu contactul luat), se inscrie codul depanare al vechii colectii de chei si se valideaza comanda apasand tasta enter

se pune contactul timp de aproximativ 10 secunde (in acest moment vechiul cod din memoria calculatorului a fost sters).

se taie contactul. dupa aprox. 10 secunde martorul antidemaraj incepe sa clipeasca rar.

se pune din nou contactul, aproximativ 10s (in acest moment calculatorul memoreaza noul cod transmis de cutia decodoare). Se taie contactul.

se incearca pornirea motorului.

9. introducerea codului depanare

Cu codul depanare se poate porni motorul in cazul existentei unei defectiuni a sistemului antidemaraj. Codul depanare se introduce folosind urmatoarea procedura :

Aveti dreptul la 3 incercari de introducere a codului depanare. Daca la sfarsitul celei de a treia incercari codul nu a fost validat, va fi necesar sa se astepte aproximativ 15 minute inainte de a incerca din nou. Intre doua incercari de introducere a codului depanare, este necesar sa se taie si sa se repuna contactul.

ATENTIE : aceasta procedura nu sterge codul din memoria calculatorului ci doar autorizeaza pornirea motorului.

2.1.3 Definitia criptarii

Numar de serie

In aceste patru casute cutia decodoare tine minte numerele de serie ale cheilor pe care le-a invatat la inceput.

Codul secret

Acest cod este introdus in uzina si este legat pentru totdeauna de vehiculul pe care este montata cutia decodoare.

Numar aleator

Este vorba de un numar luat la intamplare si care este trimis cheii pentru a verifica daca aceasta este invatata de cutia decodoare

Algoritmul

Eate o formula matematica selectionata in functie de codul secret al cutiei decodoare

Raspunsul

Este rezultatul trecerii numarului aleator prin algorim.

Compararea

Cutia decodoare compara rezultatul calculului pe care la facut ea cu calculul facut de cheie

Numarul de serie

Este propriu fiecarui cip.El permite cutiei decodoare sa identifice cip-ul cheii.Codul nu serveste nici pentru service nici pentru a comanda noi chei.

Codul secret

Aceasta casuta este goala atunci cand capul de cheie este nou.Odata cu invatarea cheii de catre cutia decodoare aceasta va primi un cod.Acesta nu se poate sterge si serveste la selectarea alegoritmului de catre cip-ul cheii.

Algoritmul

Este selectionat in functie de codul secret invatat de cip.Este identic cu algoritmul continut de cutia decodoare.

Raspunsul

Este rezultatul trecerii numarului aleator prin algoritm.

Functionare

La punerea contactului

Cutia decodoare interogheaza cip-ul si ii cere numarul de serie.

Daca numarul de serie trimis de cip este recunoscut de cutia decodoare( se regaseste in una din cele patru casute ) , atunci cutia decodoare trimite un numar aleator catre cip

Cutia decodoare si cip-ul trec numarul prin algoritmul fiecaruia

Cip-ul raspunde cutiei decodoare ( trimite rezultatul calculului sau )

Cutia decodoare compara rezultatul sau cu cel trimis de cip

Daca cele doua rezultate sunt identice , cutia decodoare trimite codul, prin linia codata, catre calulatorul de injectie pentru a-l debloca.In acest caz LED-ul antidemaraj se aprinde apoi se stinge.

Daca cele doua rezultate sunt diferite ,cutia decodoare trimite trama absenta catre calculatorul de injectie care nu autorizeaza pornirea iar LED-ul antidemaraj clipeste des

La tairea contactului

Dupa 10 secunde, antidemarajul devinde activ iar cutia decodoare interogheaza cip-ul.

Daca cip-ul este inca prezent ,LED-ul se aprinde cateva secunde apoi incepe sa clipeasca.

Daca cip-ul nu este prezent, LED-ul incepe sa clipeasca

NOTA.

Cutia decodoare nu alimenteaza in permanenta bucsa decodoare,ci doar in momentul interogarii cip-ului.

Important.

Cunoasterea codului de reparatie ;

Utilizarea CLIP-ului ;

A avea in posesie chei noi sau chei care au fost codate pe vehicul.

ATENTIE

Numai cheile care sunt prezente la momentul interventiei vor mai fi recunoscute ulterior de cutia decodoare.

Inlocuirea cutiei decodoare.

Pentru a efectua aceata operatiune trebuie :

Cunoasterea codului de reparatie ;

Utilizarea CLIP-ului ;

A avea in posesie cel putin una din cheile vehiculului.

ATENTIE

Numai cheile care sunt prezente la momentul interventiei vor mai fi recunoscute ulterior de cutia decodoare.

Atentie.

Nu este posibila inlocuirea unei colectii complete ( chei noi si cutie decodoare noi).Trebuie neaparat sa avem cel putin unul din vechile elemente - fie o cheie fie cutia decodoare- .

Calculatorul de injectie nu se poate decoda, deci nu mai poate fi folosit un alt calculator pentru a face o testare.

Procedura de resincronizare.

Resincronizarea se face automat la fiecare punere a contactului

Aceasta operatiune poate fi necesara la reinvatarea unei chei sau cand cheia s-a desincronizat singura.
