BALCON

tehnica mecanica







EXERCI|IUL NR 8 -BALCON




























EXERCI|IUL NR 8 -BALCON

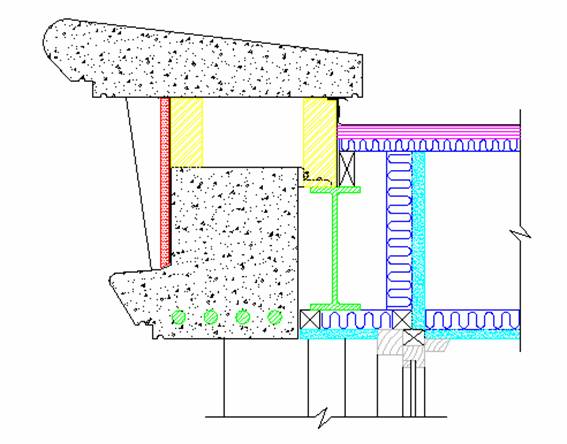

}n acest exerci\iu se vor aplica ha=uri pe sec\iunile piesei din desenul de referin\[.


Comenzi noi


hatch


Ha=urarea


AutoCAD furnizeaz[ o biblotec[ de ha=uri standard stocate ]n fi=ierul ACAD.PAT.

Tipurile de ha=uri pot con\ine linii continui, ]ntrerupte, puncte, etc. Acestea nu sunt tipuri de linii ale AutoCAD-ului, fiecare linie sau punct din pattern fiind o entitate separat[. Tipul de ha=ur[ este creat ca bloc care trebuie 333x2321d apoi s[ umple o arie riguros determinat[ ]n desen. Ha=ura este produs[ ca o singur[ entitate care poate fi =tears[ u=or ]n cazul ]n care se dore=te aceasta.

C`nd ha=ura\i o suprafa\[ pute\i alege unul din paternuri (mod de ha=urare) sau v[ defini\i propriul patern utiliz`nd op\iunile comenzii hatch.

Ha=ura va fi creat[ ]n layer-ul curent, adopt`nd culoarea =i tipul liniei respective. Aceste patern-uri trebuiesc definite ]ntotdeauna cu linie continu[.



Scara implicit[ a ha=urii cu valoarea 1 a fost setat[ s[ asigure umplerea ariilor dintr-un desen cu limitele 420,297 cu o densitate de linii adecvat[. Dac[ lucra\i cu alte limite de desenare trebuie m[rit[ sau mic=orat[ scara ha=urii asigur`nd o densitate corespunz[toare dimensiunilor desenului. Setarea sc[rii la o valoare prea mic[ duce la o cre=tere a perioadei de ha=urare =i ]n acela=i timp a m[rimii fi=ierului.



De notat c[ barele din o\el nu au fost ha=urate cu tipul de ha=ur[ AR-CONC deoarece au fost incluse ]n aceea=i selec\ie a structurii. AutoCAD-ul produce tipuri de ha=uri lucr`nd cu forme exterioare entit[\ilor ariei de ha=urare definit[. La ]nt`lnirea oric[ror alte regiuni ]nchise care sunt selectate, este oprit[ ha=urarea la prima frontier[ ]nt`lnit[, ha=urare ce nu va contnua p`n[ la apari\ia unei alte frontiere interioare.

Dac[ dori\i s[ ha=ura\i numai regiunea exterioar[ tasta\i "O" dup[ numele tipului de ha=ur[ de exemplu u, o, n sau ansi31, o. Similar tast`nd "I" dup[ numele tipului de ha=ur[ cerut de comanda hatch se ignor[ toate detaliile interioare conturului dat. Efectele acestor op\iuni sunt ilustrate ]n figurile de mai jos.




Ha=urarea unor forme complexe prin crearea unor polilinii "outline"

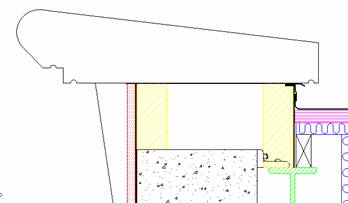

figura 9




14. Partea de sus a balconului con\ine mai multe entit[\i. De=i pute\i folosi o fereastr[ de selectare pentru ha=urare, ve\i trasa o singur[ polilinie care marcheaz[ conturul de ha=urare. Seta\i layer-ul curent "OUTLINE".


"c" (CLOSE).

NOTnghe\a\i layer-ul OUTLINE permi\`nd structurii de baz[ s[ fie afi=at[ cu ha=urile =i entit[\ile reale a=a cum este ar[tat ]n figura10.

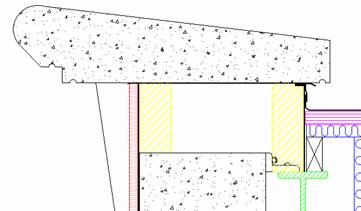

figura 10



19. M[ri\i ]ntregul desen dup[ care salva\i desenul (save) =i p[r[si\i editorul de desenare (quit).
