INFORMAŢII GENERALE LA INSTALARE
Masuri de siguranta (instalare si utilizare) pentru instalatii cu gaze
Este obligatoriu ca toate aparatele care functioneaza cu gaze sa fie instalate de persoane autorizate în concordanta cu reglementarile în vigoare.
O instalare gresita a aparatelor ar putea avea consecinte grave.
Este în interesul propriu, si aceasta din motive de siguranta, ca instalarea sa fie în conformitate cu legile în vigoare. Instructiunile producatorului nu trebuie sa fie interpretate ca fiind singurele care se aplica.
NOTĂ - Detaliile tehnice referitoare la compozitia gazelor se refera doar la gazele standard.
pentru încalzire centrala
Dimensiuni minime necesare la instalarea
standard
Instalarea standard a conductelor, bypass-ul si
Umplerea instalatiei de î.c. - Spalarea instalatiei
de î.c. - Detartrarea instalatiei de a.c.c.
în functiune si verificari generale
Regulatorul modulator (Modureg) al vanei de
gaz
Reglaje si verificari ale vanei de gaz
Honeywell
Identificarea defectelor generale - Curatarea
si întretinerea
Date tehnice
|
GAZ NATURAL (G20) |
PROPAN (G31) |
Putere termica nominala focar (î.c.&a.c.c. |
34.1 kW |
34.1 kW |
Putere termica nominala utila (î.c.&a.c.c. |
30.8 kW |
30.8 kW |
Putere termica minima utila (î.c.&a.c.c. |
13.5 kW |
13.5 kW |
Debit de gaz (nominal) |
2.73 m3N/h |
1.983 kg/h |
Presiune reglare arzator |
13.3 mbar (max) |
36 mbar (max) |
Presiune minima arzator |
3.0 mbar (min) |
8 mbar (min) |
Duza principala F |
1.10 mm |
0.70 mm |
Duza pilot F |
0.29 mm |
0.22 mm |
Dimensiuni |
|
|
Înaltime |
850 mm |
|
Latime |
600 mm |
|
Adâncime |
397 mm |
|
Greutate (net) |
50 kg |
|
Greutate (gross) |
53 kg |
|
Racord gaze arse: dimensiune nominala |
151 mm |
|
Alimentare electrica: |
V 50 Hz |
|
Fuzibili |
|
|
Principali |
3 A (fuzibilul principal) |
|
pe circuitul de baza în cazan |
1 A |
|
Putere electrica |
90 W |
|
Debit apa calda de consum: |
|
|
(ridicare temperatura 25 C) |
14,7 l/min |
|
Presiune reglata supapa de siguranta |
3 |
|
Debit minim de alimentare |
3.0 l/min |
|
Debit maxim apa rece |
|
|
Presiune de intrare: |
5.0 |
|
Capacitate vas de expansiune |
10 litri |
|
Presiune minima circuit de încalzire |
0.8 |
|
Presiune maxima circuit de încalzire |
3.0 |
|
Capacitate cazan: |
|
|
Încalzire |
3.0 litri |
|
Apa calda de consum |
0.5 litri |
|

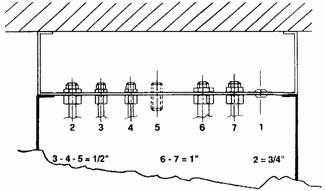

Racorduri: |
|
|
Gaze |
|
|
Intrare apa rece de consum |
|
|
Iesire apa calda de consum |
|
|
Tur încalzire centrala |
|
|
Retur încalzire centrala |
|
|
Supapa de siguranta |
|
|

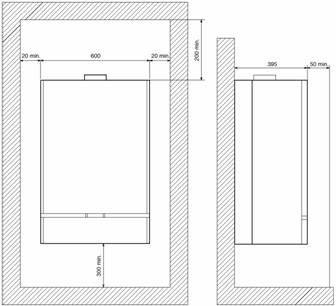

Spatii minime de instalare. Lateral: |
|
|
Stânga |
20 mm |
|
Dreapta |
20 mm |
|
Fata |
50 mm |
|
|
(plus acces pentru service) |
NOT -GPL este o mixtura |
Distanta min. de la planul de lucru la baza |
300 mm |
de propan si butan. |
Miros de gaze de ardere |
Schimbator de caldura murdar Curatati schimbatorul de caldura Tiraj necorespunzator la cos Verificati tirajul cosului Nu este suficient aer proaspat Mariti alimentarea cu aer proaspat Flacara la arzator nu este buna Verificati debitul de gaz la contor si reglati presiunea la arzatoarele principale |
Cazanul functioneaza dar temperatura nu creste |
Flacara la arzator nu este buna Verificati consumul de gaz Schimbator de caldura murdar, puterea cazanului este prea mica Verificati cererea de caldura Sonda termostatului nu este amplasata corespunzator în locas Amplasati sonda corespunzator în locas Reglare gresita a termostatului de reglare Consultati capitolul reglare comenzi |
Condensare în cazan |
Temperatura prea mica în instalatie Reglati termostatul la o temperatura mai mare Reglarea flacarii este gresita Verificati reglarea flacarii Consum scazut de gaz Verificati consumul de gaz |
Cazanul se murdareste usor |
Reglarea flacarii este gresita Verificati reglarea flacarii si consumul de gaz în concordanta cu puterea cazanului |
Radiatoare reci iarna |
Comutatorul este în pozitia vara Rotiti comutatorul în pozitia iarna Termostatul de camera este reglat la o temperatura prea scazuta sau este defect Reglati termostatul de camera la o temperatura mai mare sau înlocuiti-l Pompa nu functioneaza deoarece este blocata Îndepartati capacul de la rotorul pompei si cu ajutorul unei surubelnite rotiti rotorul pâna când acesta se poate roti liber Pompa nu functioneaza iar rotorul nu este blocat Înlocuiti condensatorul pompei sau pompa |
Temperatura apei calde de
consum nu este |
Debitul de apa calda este prea mic Mariti debitul la un minim de 2.5 l/min |
Debit mic de apa calda |
Presiune scazuta în retea |

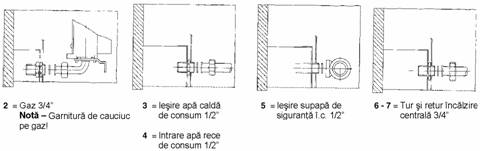

Dimensiuni de gabarit (mm)
Retur încalzire centrala
Tur încalzire centrala
Supapa de siguranta încalzire centrala
Intrare cablu de alimentare
Intrare apa rece de consum
Iesire apa calda de consum
Alimentare cu gaze
Nota - Fara vas de expansiune î.c., conductele pot trece prin spatele cazanului.

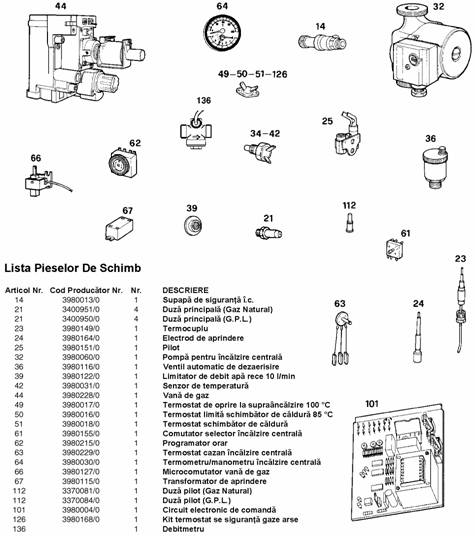

Componente principale
Pe tabloul de comanda 6 Buton de comanda vana de gaz Comutator de selectie î.c./a.c.c. Locas pentru programator orar (optional) Termostat cazan î.c. Termometru/manometru î.c. Transformator de aprindere Cutie de comanda cu circuit electronic de comanda 230/240 V + cutie de borne termostat de camera |
În interiorul cazanului Arzator (4) Pompa pentru încalzirea centrala Robinet de umplere Vana de gaz Schimbator de caldura din cupru pentru î.c.+a.c.c. Termostat de siguranta gaze arse Debitmetru |

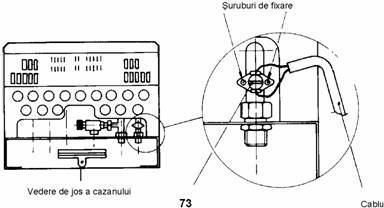

NOTĂ - În racordul la cosul de fum este instalat un termostat de siguranta pentru gaze arse.
Acest termostat întrerupe arzatorul pilot daca temperatura devine prea mare
(pierderi de gaze de ardere).
Identificarea cauzelor si a remediilor
Aprinderea electronica nu da scânteie |
Transformatorul de aprindere electronica este defect Înlocuiti transformatorul Electrodul este rupt sau nu este în pozitie corecta Înlocuiti electrodul sau asezati-l în pozitie corecta Contact prost între electrod si fir Însurubati mai bine terminalul în fir Microcomutatorul de pe vana de gaz este defect Înlocuiti microcomutatorul |
Pilotul nu se aprinde |
Nu este gaz Deschideti robinetul de gaz Aer în conducta de alimentare Dezaerisiti conducta asa cum este descris sub paragraful pornirea cazanului Duza pilot este obturata Curatati duza utilizând aer comprimat Debit de gaz insuficient Reglati debitul corect de la surubul de pe vana de gaz |
Arzatorul pilot se opreste |
Termocuplu defect Înlocuiti termocuplul Flacara nu îmbraca termocuplul Reglati flacara de la surubul de pe vana de gaz Contact electric prost cu solenoidul de pe vana de gaz Strângeti piulita de pe vana de gaz |
Arzatorul principal nu se aprinde |
Nu exista alimentare electrica la vana de gaz Asteptati revenirea curentului electric Duzele principale sunt obturate Curatati duzele Vana de gaz este defecta Reparati sau înlocuiti vana de gaz |
Bufnituri la arzatorul principal |
Flacara pilot prea departe de arzatorul principal Amplasati flacara pilot mai aproape de arzatorul pilot Schimbator de caldura murdar Curatati schimbatorul de caldura Debitul de gaz este prea mic Reglati corect presiunea gazului la arzatorul principal Arzatoarele murdare Curatati arzatoarele |
Identificarea defectelor generale
Catre utilizator/instalator
Verificati înainte de a apela inginerii de la service:
1. Existenta gazului (verificati bucataria si robinetii de gaz).
2. Existenta alimentarii electrice (verificati cu alt echipament electric).
3. Presiunea apei în instalatia de încalzire centrala (min. 1 bar la manometru).
4. Debitul de apa în instalatia de preparare apa calda de consum (min. 2.5 l/min.) (umple o pinta
dintr-o sticla de lapte în max. 15 sec.)
5. Evacuarea gazelor arse nu prezinta obstacole.
6. Sunt toti robinetii de serviciu deschisi
7. Este cel putin un robinet de radiator sau bypass deschis în instalatia de încalzire centrala?
Important - Vedeti de asemenea pagina Spalarea instalatiei de î.c. - Detartrarea instalatiei
de î.c. - Detartrarea instalatiei de a.c.c.
Catre inginerii de la service
Nu trageti firele din papuci. Pentru a deconecta papucii trageti tinând de izolatia acestora cu un patent si tineti concomitent contra placa de baza cu ajutorul unei surubelnite.
Curatarea si întretinerea
Urmatoarele operatii trebuiesc efectuate doar de personal calificat.
Se recomanda efectuarea cel putin o data pe an a urmatoarelor verificari ale instalatiei.
Presiunea apei în instalatie în timpul functionarii trebuie sa fie între 1 si 1.5 bar daca nu, aceasta trebuie adusa în interiorul acestui interval. Dispozitivele de reglare si de siguranta trebuie sa functioneze corespunzator.
Arzatorul si schimbatorul de caldura din cupru trebuie sa fie curatate cu perii moi, fara a utiliza produse chimice. Vasul de expansiune trebuie sa fie sub presiune.
Circuitele de gaze si de apa trebuiesc sa fie etanse. Cosul si racordul cazanului nu trebuie sa prezinte obstructionari si sa fie bine etansate. Termocuplul nu trebuie sa prezinte depuneri si trebuie sa fie îmbracat corect de flacara pilot. Presiunea gazului trebuie sa fie în concordanta cu cea din date tehnice.
Pompa de circulatie trebuie sa se roteasca liber.
Descriere generala
Nouvelle Elite 100 este un cazan mural, cu tiraj natural, pentru încalzire centrala si preparare apa calda de consum. Cazanul este de o constructie usoara si asigura încalzirea centrala si prepararea apei calde de consum de la un singur schimbator de caldura dublu. Aparatul este potrivit doar pentru sisteme închise, si nu este potrivit pentru instalatii externe. Un vas de expansiune este încorporat. Cadrul de montare pe perete contine racordurile pentru alimentarile cu gaze si apa. Acesta poate montat pe perete si asigura toate racordurile pentru gaze si apa anterioare cazanului atasat.
Arzator pe gaze din otel inoxidabil pentru o ardere completa si sigura a gazelor naturale
(si la cerere G.P.L.)

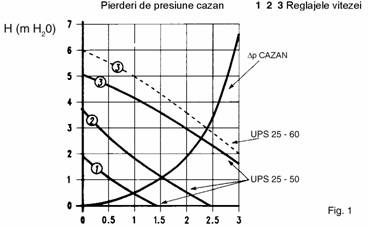

Pompa pentru încalzire centrala cu comutator cu 3 viteze, perfect adaptabil la natura sistemului de încalzire centrala. Aceasta evita surplusul de consum de curent electric si problemele de zgomot.
Pompa este comandata pornit/oprit de programatorul orar (daca exista) si/sau de
termostatul de camera de 24 V.
Circuitul pompei are de asemenea un timp suplimentar de functionare de 6 minute.
rece de consum.
Vana de gaz, realizând pornirea/oprirea si modularea arzatorului.
Comutator de selectie cu 4 pozitii:
Oprit
Apa calda de consum
Apa calda de consum si încalzire centrala
Test (Aprindere)
Cutie de comanda cu placa circuit imprimat. Temperatura pentru încalzire centrala si
preparare apa calda de consum este controlata de vana de gaz Honeywell Modureg (44) în
legatura cu circuitul imprimat si cei doi senzori pentru î.c. (34) si a.c.c. (42). Temperatura
pentru î.c. poate fi reglata cu termostatul cazanului pentru î.c. (63). Temperatura pentru
a.c.c. este reglata din fabrica pe circuitul electronic. Pe circuitul de încalzire centrala
exista un termostat de limita (50) care actioneaza la 85 C. Tot aici este un termostat de
întrerupere la supraâncalzire (49) care va opri complet cazanul si arzatorul pilot la 100 C.
Pe circuitul electronic poate fi reglata puterea termica maxima pentru încalzire centrala.
Aceasta nu influenteaza puterea termica maxima pentru prepararea apei calde de consum!
Termostat antiânghet pentru a proteja cazanul în conditiile de iarna. Acest termostat
activeaza cazanul imediat ce temperatura schimbatorului de caldura este prea scazuta,
indiferent de pozitia comenzilor (optional).
Schimbator de caldura din cupru pentru î.c. si a.c.c. Apa pentru încalzire centrala si apa
calda de consum este încalzita direct de flacara de gaz (în circuite separate desigur).
Acest sistem asigura raspuns rapid (instantaneu), evita pierderile de caldura si face
încalzirea si apa calda de consum complet independente.
Termostatul de siguranta gaze arse care întrerupe arzatorul (inclusiv pilotul) în caz de
pierderi de gaze arse pe sub racordul la cos (ex. cos obturat).
Debitmetru pentru apa de consum care opreste pompa pentru încalzire centrala în momentul în care exista cerere de apa calda de consum (debit mai mare de 2.5 litri/minut), facând disponibila puterea maxima a arzatorului de gaz pentru prepararea de apa calda de consum.

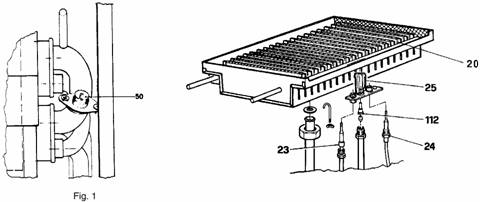

Termostat - Pilot - Vana de gaz
Termostat de limita schimbator de caldura |
Arzator Termocuplu Electrod de aprindere Pilot Duza pilot |
Termostat antiânghet (daca exista)

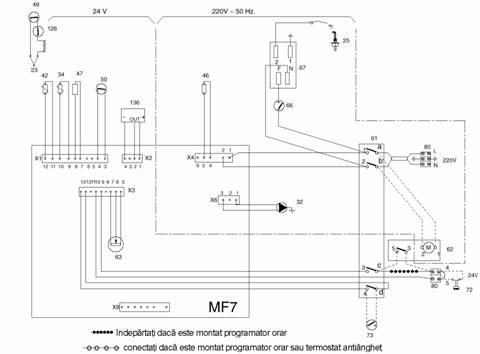

Schema electrica
Legenda
Termocuplu Electrod de aprindere Pompa încalzire centrala Senzor de temperatura î.c. Senzor de temperatura a.c.c. Operator vana de gaz Regulator de modulare (Modureg) vana de gaz Termostat de întrerupere la supraâncalzire 100 C Termostat limita schimbator de caldura 85 C Comutator de selectie î.c./a.c.c. |
Programator orar (neprevazut) Termostat cazan î.c. Regleta de cleme cu 5 poli Microcomutator vana de gaz Transformator de aprindere Termostat de camera (neprevazut) Predispunere termostat antiânghet Regleta de cleme cu 5 poli (230 V/240 V - 24 V) Termostat de siguranta gaze arse Debitmetru |
Comutatorul de selectie în pozitia TEST:
- Cazanul porneste pentru î.c.
- Timpul de asteptare este exclus
- Presiunea maxima la arzator pe î.c. poate fi verificata/setata cu P1
Atentie - Orice tensiune externa (230 V sau tensiune redusa) aplicata blocului 1-2 al regletei de cleme 80 sau cablajelor interioare ale cazanului, va distruge circuitul electronic din cutia de comanda.

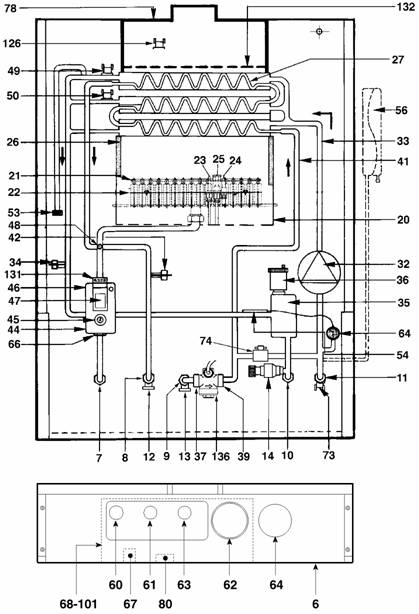

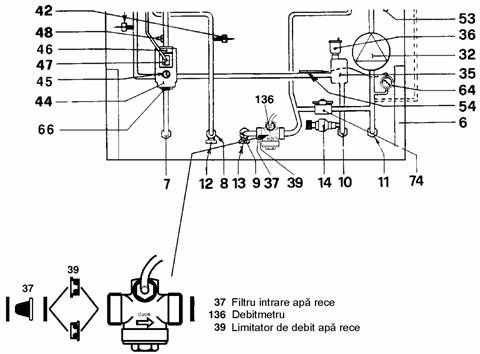

Legenda schemei cazanului
Tablou de comanda Racord gaze Racord iesire apa calda de consum Racord intrare apa rece de consum Racord tur încalzire centrala Racord retur încalzire centrala Punct de golire apa calda de consum Punct de golire apa rece de consum Supapa de siguranta încalzire centrala Grup arzatoare Duza principala Arzator Termocuplu Electrod de aprindere Pilot Izolatie camera de ardere Pompa încalzire centrala Circuit apa î.c. în schimbatorul de caldura Senzor de temperatura î.c. Separator de aer Ventil automat de dezaerisire Filtru intrare apa rece Limitator de debit apa rece Robinet de umplere Circuit apa a.c.c. în schimbatorul de caldura |
Senzor de temperatura a.c.c. Vana de gaz Butonul vanei de gaz Operatorul vanei de gaz Regulator de modulare (Modureg) vana de gaz Punct de testare presiune arzator Termostat de întrerupere la supraâncalzie 100 C Termostat limita schimbator de caldura 85 C Punct de dezaerisire schimbator de caldura Bulb sonda temperatura Vas de expansiune Buton comanda vana de gaz Comutator de selectie î.c./a.c.c. Predispunere programator orar (neprevazut) Termostat cazan î.c. Termometru/manometru î.c. Microcomutator vana de gaz Transformator de aprindere Cutie de comanda cu circuit electronic Predispunere termostat antiânghet Schimbator de caldura de cupru pentru î.c.+a.c.c. Racord cos de fum Regleta de cleme cu 5 poli (230 V + 24 V) Termostat de siguranta gaze arse Debitmetru |

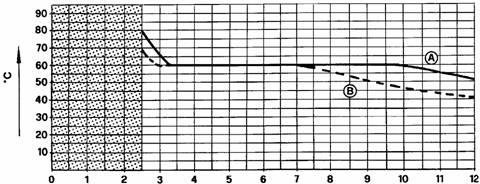

Caracteristici preparare a.c.c.
Fig. 1 - Cadere de presiune/debit a.c.c.
A = Standard cu limitator de debit apa rece
B = Limitatorul de debit apa rece eliminat
Fig. 1
Fig. 2
Fig. 2 - Cadere de presiune/debit a.c.c.
A = Apa rece 15 C
B = Apa rece 5 C

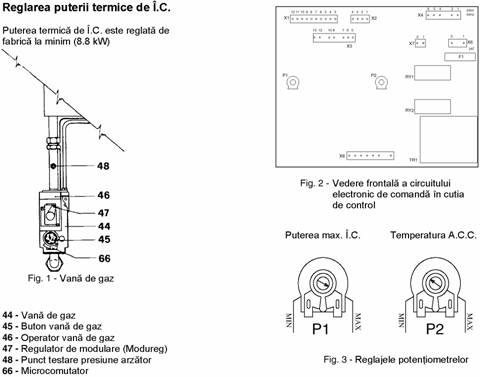

Presiunile la arzator pentru î.c.
Fig. 4 - Presiune arzator/sarcina î.c.
pentru G.P.L. si G31
Fig. 5 - Presiune arzator/sarcina î.c.
pentru gaz natural (G20)
NOTĂ - Pentru gaze nementionate cereti detalii departamentului tehnic FERROLI.
1 Verificati daca toti robinetii de apa calda sunt închisi.
2 Deconectati O singura conexiune electrica de la operatorul 46 vanei de gaz 44.
Nota - Nu trageti firele, utilizati patenti si trageti izolatia papucilor în fata.
3 Porniti cazanul pe î.c.
4 Conectati un manometru potrivit la punctul de masurare a presiunii 48 la arzator.
5 Verificati presiunea ceruta la arzator în fig. 4.
6 Reconectati operatorul 46 al vanei de gaz si arzatorul se va aprinde.
7
Reglati presiunea de iesire a vanei de gaz 44 cu potentiometrul
Nota - Pentru presiunea min. vezi de asemenea pagina "Date tehnice".
NOTE:
Vasul de expansiune aditional (daca este necesar), trebuie montat pe returul încalzirii centrale (fig. 2).
Daca toate radiatoarele au ventile termostatate este necesara montarea unui bypass cât mai departe de cazan (fig. 2).

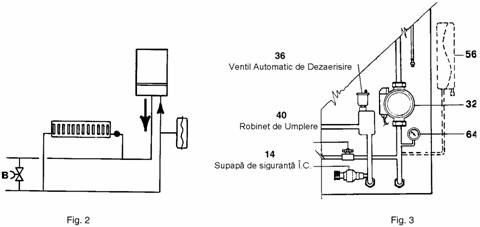

Verificati ventilul automat de dezaerisire (fig. 3).
Verificati întotdeauna daca axul pompei nu este blocat.
Reglati presiunea pe î.c. la 1,0 bar (de preferat la 1,5 bar).
Utilizati robinetul de umplere (fig. 3).
Atentie - Cosul trebuie sa fie îndepartabil pentru înlocuirea vasului de expansiune.
Accesul în fata cazanului trebuie sa fie disponibil pentru întretinere!
Daca cazanul este instalat (de exemplu) în saloane de înfrumusetare (coaforuri), ventilatia nu trebuie sa fie din zonele în care sunt utilizate spray-uri. Orice spray sau materiale care emit vapori volatili pot fi surse de aprindere de la flacara pilot permanenta a cazanului. Vaporii proveniti de la spray-uri fiind extrem de inflamabili în multe cazuri, se pot transforma în acid clorhidric când sunt expusi produselor de combustie ale cazanului. Cosecintele pot fi riscante, producând defectiuni si probleme de coroziune.
Daca exista vreun ventilator de evacuare în zona, exista posibilitatea la dispozitivele cu evacuare normala când ventilatorul functioneaza, daca nu exista guri de aer prospat, sa aiba loc pierderi de produse de ardere de la racordul la cos. Unde sunt asemenea instalatii, trebuie efectuat un test de pierderi. Un cazan cu camera închisa si ventilator asistat, va da o instalare mult mai sigura.

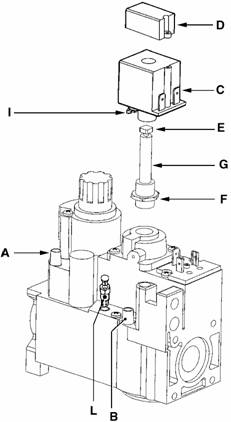

Reglarea presiunii gazului
- Cu arzatorul aprins
- Conectati un manometru corespunzator la punctul de testare a presiunii la arzator "B", si
apoi
- Deconectati firele de la bobina "C" al Modureg-ului
- Îndepartati capacul de protectie "D";
- Îndepartati bobina "C" deschizând arcul de cuplare "I";
- Însurubati surubul de reglare a minimului "E" la maxim (în sens orar);
Desurubati piulita de blocare "F" pe
manseta "G";
Reglati presiunea maxima rotind
manseta "G" în sens orar pentru a
creste presiunea si antiorar pentru a o
reduce;
Strângeti piulita de blocare "F" si apoi
verificati daca presiunea are valoarea
ceruta;
10 - Reglati presiunea minima rotind
surubul "E" în sens antiorar pâna când
se atinge valoarea ceruta;
11 - Montati bobina "C" introducând-o pe
manseta, împingând si rotind usor
pâna când arcul de cuplare I" produce
un click specific;
12 - Opriti si aprindeti arzatorul, verificând
daca valoarea presiunii minime este
stabila
13 - Reconectati firele la bobina "C" a
Modureg-ului;
14 - Repuneti capacul de protectie "D"
15 - Opriti arzatorul, îndepartati
manometrul, închideti si masurati
presiunea la punctul de testare.
Legenda
A - Punct de masurare a presiunii de intrare
B - Punct de masurare a presiunii la arzator
C - Bobina
D - Capac de protectie
E - surub de reglare a minimului
F - Piulita de blocare
G - Mâneca
I - Arc de cuplare
L - Adaptor (doar pentru versiunea pe G.P.L.)
Reglajele trebuiesc facute doar de personal calificat.
Acordati timp pentru stabilizarea presiunii înainte de a efectua reglajele.
Se recomanda ca Modureg-ul sa functioneze de câteva ori pentru a asigura reglarea corecta.
Trebuie îndepartat capacul înainte de efectuarea reglarii.
Mai întâi trebuie reglata presiunea minima pentru a asigura aprinderea în siguranta a arzatorului, si apoi poate fi reglata presiunea maxima.
Orice reglare a presiunii minime influenteaza reglarea presiunii maxime.
REGLAREA PRESIUNII MINIME sI MAXIME
Important: pentru vana de gaz Honeywell mai întâi reglati presiunea minima si apoi presiunea maxima.
Conectati un manometru corespunzator la punctul de masurare a presiunii la arzator.
Deconectati o conexiune electrica a Modureg-ului.
Asteptati pâna când presiunea minima se stabilizeaza.
Daca presiunea minima necesita reglare utilizati o cheie de 9 mm pentru a roti piulita de alama în sens orar pentru a creste presiunea sau antiorar pentru a o descreste, pâna când presiunea minima dorita este obtinuta.
Verificati de câteva ori daca arzatorul principal se aprinde usor si sigur la presiunea minima (cu capacul montat).
Împingeti capatul axului usor în jos catre piulita rosie si verificati presiunea.
Daca presiunea maxima necesita reglare utilizati o cheie de 7 mm pentru a roti piulita rosie în sens orar pentru a creste presiunea sau antiorar pentru a o descreste.
Verificati reglajul minim si maxim de câteva ori eliberând si împingând usor capatul axului.
Reasezati capacul.
Daca presiunea minima si maxima este reglata, conectati Modureg-ul în circuit.
Notele urmatoare au doar rolul de ghidare
Nouvelle Elite 100 necesita o ventilare permanenta pentru aerul de ardere din camera aflata în contact direct cu aerul exterior sau de la o camera adiacenta care trebuie sa aibe o ventilatie permanenta de aceeasi marime, direct catre aerul exterior. Aria minima a acestei guri de ventilare trebuie sa fie 94 cm2. Gura de ventilare trebuie sa permita difuzarea aerului în conditii de vânt si trebuie sa amplasat sa reduca tirajele camerei, de ex la nivelul superior. Deschizatura gurii de ventilatie nu trebuie de preferinta sa permita trecerea unei mingii de 10 mm dar sa permita intrarea unei mingii de 5 mm. (Nu trebuiesc utilizate voaluri sau perdele aditionale). Gurile de ventilare existente trebuiesc luate în calcul la determinarea cerintelor de ventilare. O gura de ventilare într-un perete interior nu trebuie sa comunice cu un dormitor, toaleta, baie sau bucatarie si nu trebuie sa fie amplasata mai sus de 450 mm deasupra nivelului podelei pentru a reduce împrastierea fumului în eventualitatea unui incendiu. O gura de ventilare care comunica direct cu aerul exterior nu trebuie amplasata la mai putin de 600 mm departare de orice parte a unui terminal cu evacuare deschisa si nici mai putin de 300 mm deasupra oricarei parti a unui terminal de evacuare echilibrat.
Dulap sau compartiment de alimentare cu aer
Daca aparatul va fi instalat într-un compartiment sau dulap existent, acesta trebuie sa aiba o marime suficienta. Acest compartiment sau dulap trebuie sa aibe ventilatie permanenta pentru aerul de ardere, evacuarea gazelor arse si racire, gurile fiind pozitionate la un nivel înalt si jos. Sunt necesare urmatoarele sectiuni minime ale gurilor de aer:
Pozitia gurilor de aer |
Aer din camera sau spatiu interior |
Aer direct din exterior |
Sus |
252 cm2 |
126 cm2 |
Jos |
504 cm2 |
252 cm2 |
Nota - Gurile de ventilare trebuie sa comunice cu aceeasi camera sau trebuie sa fie pe acelasi perete exterior. Acolo unde gurile de ventilatie ale dulapului compartimentului sunt deschise catre o camera, camera însasi trebuie sa aibe o ventilatie asa cum s-a descris anterior.
Notele urmatoare au rolul de ghidare generala. Sectiunea cosului ce deserveste cazanul nu trebuie sa fie mai mica decât aria racordului la cos a aparatului. Cazanul are un racord de iesire a gazelor arse proiectat pentru tubulatura de aluminiu sau otel inoxidabil. Daca se utilizeaza tubulatura cu perete dublu, acesta trebuie sa fie de tip corespunzator. Întotdeauna utilizati un colier de strângere sau racord cu flansa deasupra racordului la cos pentru a permite îndepartarea cazanului. O ridicare verticala a cosului deasupra racordului cazanului pentru o lungime minima de 600 mm este necesara înaintea oricarui cot, care nu trebuie sa fie de tip de 90 . Conducta cosului trebuie sa fie adecvat sprijinita si sa nu fie în contact cu materiale inflamabile. Daca este utilizat vreun cos de fum existent, acesta trebuie sa fie captusit cu o captuseala flexibila din otel inoxidabil. Numarul racordurilor tubulaturii de metal trebuie mentinut la minim pentru conectarea cazanului la un cos existent, iar cosul trebuie sa fie curatat de funingine si resturi de materiale. Registrele de cos trebuiesc îndepartate. Cosul trebuie sa fie, în masura în care este posibil, vertical, cu evitarea trecerilor orizontale. Tubulatura de metal descrisa mai sus trebuie sa formeze conexiunea initiala de la cazan la cosul existent.
Daca cazanul este instalat (de exemplu) în saloane de înfrumusetare (coaforuri), ventilatia nu trebuie sa fie din zonele în care sunt utilizate spray-uri. Orice spray sau materiale care emit vapori volatili pot fi surse de aprindere de la flacara pilot permanenta a cazanului. Vaporii proveniti de la spray-uri fiind extrem de inflamabili în multe cazuri, se pot transforma în acid clorhidric când sunt expusi produselor de combustie ale cazanului. Consecintele pot fi riscante, producând defectiuni si probleme de coroziune.
Important - Montati bypass-ul cât mai departe posibil de cazan daca sunt montate ventile termostatate pe radiatoare.
|
Dimensionarea vaselor de expansiune aditionale: |
||||||
|
Deduceti din valoarea data în tabel vasul de 7 litri furnizat. |
||||||
|
REGLAJ SUPAPĂ DE SIGURANŢĂ (bar) |
|
|||||
|
PRESIUNE DE ÎNCĂRCARE VAS (bar) |
|
|
|
|||
|
PRESIUNE INIŢIALĂ ÎN INSTALAŢIE (bar) |
|
|
|
|
|
|
NOTĂ: |
VOLUMUL TOTAL DE APĂ AL INSTALAŢIEI |
VOLUM |
|||||
Umpleti instalatia de î.c. la |
LITRI |
|
|
|
|
|
|
min. 1,5 bar |
|
|
|
|
|
|
|
Alegeti de preferinta vasul de |
|
|
|
|
|
|
|
expansiune pentru presiunea |
|
|
|
|
|
|
|
marita a instalatiei de 2 bar |
|
|
|
|
|
|
|
Vasul de expansiune trebuie |
|
|
|
|
|
|
|
montat pe returul instalatiei de î.c. |
|
|
|
|
|
|
|
Vasul de expansiune standard |
|
|
|
|
|
|
|
de 7 litri este încarcat la 1 bar |
|
|
|
|
|
|
|
|
Pentru volume ale instalatiei altele decât cele cele date deasupra, multiplicati volumul instalatiei cu factorul alaturat |
|
|
|
|
|
|
Punere în functiune si verificari generale
|
1.1 Vanele de izolare deschise.
1.2. Instalatia de încalzire centrala umpluta la min. 1,0 bar.
1.3 Functionarea pompei de încalzire centrala.
1.4 Schimbatorul de caldura dezaerisit.
1.5 Debitul de a.c.c. min. 2,5 l/min.
1.6 Radiatoarele de î.c. dezaerisite.
1.7 Bypass-ul de î.c. deschis.
1.8 Alimentarea cu gaz dezaerisita.
1.9 Capacul ventilului automat de dezaerisire desurubat.
2.0 Aprinderea
Aprinderea vanei de gaz Honeywell
Înaintea aprinderii, verificati din nou daca instalatia de încalzire centrala este presurizata la min. 1 bar.
Asigurati-va ca este pornita alimentarea electrica, cu gaze si apa.
Puneti comutatorul de selectie în pozitia Test.
Apasati butonul 60 vanei de gaz complet, aprinzatorul electric va aprinde flacara pilot.
Dupa aprinderea flacarii pilot mentineti butonul vanei de gaz complet apasat pentru 20 sec.
Eliberati butonul vanei de gaz.
Arzatorul principal se va aprinde daca robinetul de apa calda este deschis.
Reglati comutatorul de selectie în pozitia ceruta.
3.0 Verificari generale.
3.1 Închideti robinetul de apa calda. Arzatorul principal se va stinge.
3.2 Comutatorul de selectie al cazanului în pozitia apa calda si încalzire centrala. Termostatul de camera la maxim (daca exista). Termostatul cazanului în pozitia max.
3.3 Pompa de circulatie va functiona.
Arzatorul principal se APRINDE.
3.4 Termostatul cazanului în pozitia min. Arzatorul principal se stinge. Pompa de î.c. functioneaza în continuare.
3.5 Robinetul de apa calda deschis. Debitul de apa minim 2,5 l/min. Pompa de î.c. se opreste. Arzatorul principal se aprinde.
3.6 Robinetul de apa calda închis. Arzatorul principal se stinge. Pompa de î.c. porneste din nou.
3.7 Termostatul de camera la minim. Pompa de î.c. se opreste dupa cca. 5 minute.
4.0 Reglarea î.c.
4.1 Reglati puterea termica de încalzire centrala a cazanului în concordanta cu cerintele instalatiei de î.c. (vezi pagina reglarea puterii termice de î.c.).
Explicati si demonstrati utilizatorului procedura de aprindere si de stingere.
Este recomandabila spalarea si reumplerea instalatiei de încalzire centrale dupa 1 zi dupa ce întreaga instalatie a functionat la temperatura maxima.
Comutatorul de selectie 61 în pozitia "Zero" (prima pozitie)
Comutatorul de selectie 61 în pozitia a doua (Stand by).
2.1 Situatia dupa cel putin 10 minute:
Un termostat antiânghet din cazan poate porni cazanul (daca exista).
2.2 Robinetul de apa calda deschis (debitul de apa de min. 2,5 l/min).
La deschiderea unui robinet de apa calda, arzatorul se va aprinde.
Cazanul este controlat pentru a mentine apa calda la temperatura de 50 C de reglajul fabricii al circuitului electronic.
Programatorul orar (daca exista) si termostatul de camera (daca exista) nu vor activa cazanul.
Comutatorul de selectie 61 în pozitia a treia (apa calda de consum si încalzire centrala):
3.1 Robinetii de apa calda închisi.
3.1.1 Termostatul de camera comanda caldura
Pompa de încalzire centrala va functiona continuu.
Termostatul cazanului 63 controleaza temperatura cazanului prin modulare.
Programatorul orar 62 daca exista influenteaza functionarea cazanului.
3.1.2 Daca contactul termostatului de camera întrerupe (temperatura camerei prea înalta)
Arzatorul se opreste imediat.
Pompa de încalzire centrala se opreste dupa circa 5 minute.
3.2 Robinetul de apa calda deschis (debitul de apa min. 2,5 l/min
Pompa de încalzire centrala se opreste imediat (prioritate pentru apa calda de consum).
Arzatorul este controlat pentru a mentine apa calda la o temperatura reglata de fabrica de 50 C.
Comutatorul de selectie în pozitia "Test".
În aceasta pozitie arzatorul se va aprinde chiar fara cerere de caldura de la termostatul de camera (daca arzatorul pilot este aprins).
Cadrul de montare pe perete (optional)
Nota importanta - Întotdeauna utilizati doua chei pentru a preveni rasucirea conductelor de cupru moale.
Utilizarea cadrului de montare (fig. 1)
Puneti în pozitie cadrul de montare pe perete. Utilizând un boloboc, verificati rama inferioara B sa fie în pozitie orizontala.
Intrare cablu electric
Alimentare cu gaze 3
Iesire a.c.c. 1
Intrare a.c.c. 1
Iesire supapa de siguranta î.c. 1
Tur încalzire centrala 3
Retur încalzire centrala 3
Fig. 2 - Exemplu de conexiune la cazan
Nota importanta - Pentru a racorda cazanul la robinetii de serviciu sau la conducte, utilizati întotdeauna doua chei pentru a preveni rasucirea conductelor de cupru moale.
Nota 1 - Fara vas de expansiune, conducta poate trece prin spatele cazanului. Vasul de expansiune pentru î.c. poate fi montat în alta parte în instalatie.
Nota 2 - Racordul de purjare al supapei de siguranta pentru î.c. trebuie prevazut cu o conducta pentru evacuarea în siguranta în afara cladirii.

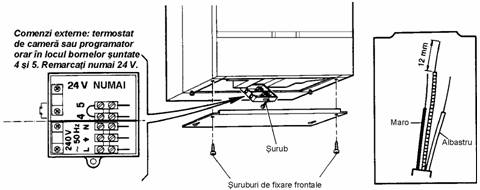

Instalatia electrica trebuie realizata de un electrician calificat. Aparatul trebuie conectat la o retea de alimentare 230/240 V 50 Hz. Siguranta fuzibila pe alimentare este de 3 A. Bornele sunt accesibile dupa îndepartarea capacului alb de sub cazan si a surubului de asigurare a acestuia.
Procedura
Cablul de alimentare nu trebuie sa aiba sectiunea mai mica de 0.75 mm2 (24 0.2 mm) conform standardelor în vigoare, tabelul 16.
Conductorul de împamântare trebuie taiat mai lung decât conductorul de faza si de nul.
Conectati cablul de alimentare la cutia de borne marcata 230/240 V 50 Hz, L, N, dupa cum urmeaza:
Conectati firul maro la borna L (faza).
Conectati firul albastru la borna N (nul de lucru).
Conectati firul verde/galben la borna (împamântare).
Asigurati cablul cu clema de cablu.
Cablul de alimentare poate fi conectat la retea cu ajutorul unei prize în conjunctie cu o siguranta fuzibila de 3 A în concordanta cu standardele în vigoare. Aceasta asigura izolarea completa.
Aparatul este prevazut cu o schema electrica, atasata în spatele panoului frontal. În plus, mai este una în acest manual (paginile 25, 26).
O atentie deosebita este acordata cerintelor regulamentelor curente.
Termostatul de camera (sau îndepartati conexiunea programatorului orar).
Remarcati ca conexiunea termostatului de camera este de 24 V.
Daca veti conecta tensiunea din retea la aceste borne veti distruge definitiv circuitul electronic al cazanului.
Blocul de conexiuni al termostatului de camera este situat înauntrul cutiei de borne. Trebuie utilizat un cablu cu doua fire pentru aceasta conexiune (bornele 4 si 5).
Daca se utilizeaza un programator orar 230/240 V asigurati-va ca conexiunile motorului si comutatorului sunt separate total în programator si independente de bornele de 24 V (4 si 5) ale cazanului.
Umplerea instalatiei de î.c. - Spalarea instalatiei de î.c. - Detartrarea instalatiei de a.c.c.
Foarte important - Când spalati componentele cazanului pentru apa calda de consum cu un agent de curatire, trebuie îndepartat debitmetrul 37-38-39.
Garantia debitmetrului 37-38-39 este anulata daca spalarea se face cu orice agent de curatare.
Generalitati
Instalatia de î.c. trebuie umpluta cu apa foarte încet cu robinetul de umplere 40 prevenind patrunderea aerului în instalatie.
Dezaerisiti radiatoarele instalatiei de î.c.
Schimbatorul de caldura poate fi dezaerisit cu dezaeratorul 53 (nu îl desurubati complet).
Nu utlizati supapa de siguranta 14 pentru încalzire centrala ca punct de drenare.
Se recomanda spalarea si reumplerea instalatiei de î.c. a doua zi dupa ce întreaga instalatie a functionat la temperatura maxima.
|
