CICLUL MOTORULUI IN PATRU TIMPI AL AVIONULUI
Ciclul complet al acestui motor cu piston este compus din patru curse complete ale pistonului in cilindru, de unde denumirea de motor in patru timpi. Nikolaus Otto a descris si dezvoltat acest motor in 1876, astfel incat acest ciclu in patru timpi este cunoscut ca fiind ciclul Otto. Cei patru timpi sant : (1)admisia ; (2)compresia ; (3)arderea (sau expansiunea) ; (4)evacuarea

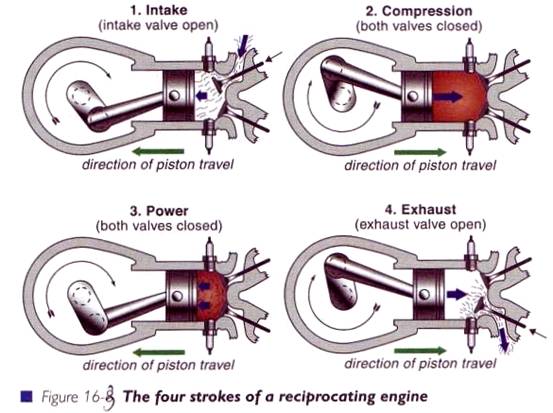

FIG 16-3
Admisia reprezinta timpul in care amestecul este aspirat in cilindru. Pistonul culiseaza din varful catre baza cilindrului creand o depresiune in cilindru. Acest fapt face ca fluxul de aer din sistemul de admisie trecand prin carburator (unde benzina este dozata si amestecata cu aerul rezultand amestecul carburant) sa fie aspirat in cilindru prin supapa de admisie care este deschisa.
La inceputul compresiei, supapa de admisie se inchide si pistonul se intoarcce catre capul cilindrului marind astfel progresiv presiunea amesteculu si implicit temperatura acestuia. La sfarsitul timpului (etapei) de compresie, amestecul este aprins de o descarcare (scanteie) electrica produsa intre electrozii bujiei initiindu-se astfel arderea progresiva (combustia) amestecului. Acest fapt produce extinderea gazelor creandu-se astfel o presiune mare ce se exercita pe capul pistonului care in acest moment a trecut de varful cursei si este inpins inapoi in cilindru in timpul de ardere (sau expansiune). Exact inainte de terminarea expansiunii supapa de evacuare se deschide si gazele arse sant fortate sa iasa prin sistemul de evacuare in atmosfera.
Cand pistonul se apropie din nou de capul cilindrului in timp ce ultimela gaze arse sant evacuate, supapa de admisie se deschide si cea de evacuare se inchide initiindu-se astfel din nou primul timp-admisia, si ciclul se reia.
De notat ca intr-un ciclu Otto complet din cei patru timpi doar unul dezvolta putere cu toate ca arborele cotit (care transmite puterea la elice) se roteste de doua ori. Pentru cresterea puterii dezvoltate de motor si pentru asigurarea unei functionari ''rotunde'', motorul are mai multi cilindri ai caror timpi de ardere sant esalonati la diferite pozitii pe parcursul rotatiei arborelui cotit. Aceaste esalonari (spatieri) sant egale astfel incat, la un motor cu patru cilindri (des intalnit la avioanele de scoala), arborele cotit va primi in doua rotatii complete putere de la patru timpi diferiti de ardere - cate unul de la fiecare cilindru. In cazul unui motor cu sase cilindri vor fi sase timpi de ardere pe parcursul a doua rotatii - deci un motor mai silentios.
COMPRESIA MOTORULUI
Motoarele sant proiectate astfel incat valoarea presiunii de compresie produsa de piston va indica tipul de combustibil ce va fi folosit. Presiuni dezvoltate mai mari vor produce mai multa putere (la aceeasi capacitate data a motorului), dar necesita folosirea unui combustibil de calitate mai buna capabil sa suporte presiuni si temperaturi mari fara sa explodeze (fara sa produca detonatii).
Raportul de compresie al unui motor este raportul dintre volumul total al cilindrului cu pistonul la Punctul Mort Inferior (PMI) si volumul liber de deasupra pistonului cand acesta este in varful cursei - Punctul Mort Superior (PMS). Volumul cilindrului aspirat de piston in cursul unui timp se numeste volum aspirat.
Raportul de compresie = Volumul total / Volumul liber
|
