CIRCUIT

tehnica mecanica





EXERCI|IUL NR 9: CIRCUIT





























EXERCI|IUL NR 9: CIRCUIT


attdef

block

wblock

insert

donut

ddatte

attext


Procedura de desenare





Attribute modes: Invisibile:N Constant:N Verify:Y Preset:N

Attribute tag: "Part"

Attribute prompt: "Emter the partnumber"

Default attribute value: "C1"

Text allingment: start point at coordinate 2540,185

Text height: 5mm

Text rotation angle: 0


Atributele condensatorului : Value


  Attribute modes: Invisible:N Constant:N Verify:Y Preset:N

Attribute tag "Value"

Attribute prompt: "Enter the capacitante"

Default attribute value:"10uF"

Text allingment: start point at coordinate 240,130

Text height: 5mm

Text rotation angle: 0


Atributele condensatorului: Supplier




Attribute modes: Invisible:Y Constant:Y Verify:N Present:N

Attribute tag: "Supplier"

Attribute value: "ACAD Electrics"

Text allingment: start point at coordinate 240,120

Text heght: 5mm

Text rotation angle: 0


Atributele condensatorului: Price




Attribute modes: Invisible:Y Constant:Y Verify:N Present:N

Attribute tag:"Price"

Attribute prompt: "The component price is"

Default attribute value:"0.01"

Text allingment: start point at coordinate 240,110

Text height: 5mm

Text rotation angle : 0


6. Alege\i din meniul bara comanda Draw>Block>Make. Se deschide fereastra Block Definition iar ca nume al blocului (Block name) tasta\i "CAP". Selectati butonul Select point si alege\i punctul de inser\ie al blocului la sf`r=itul unuia din capetele conductorului. Selecta\i butonul Select Objects =i folosi\i pentru selectarea tuturor entit[\ilor o fereastr[ incluz`nd =i eticheta atributelor dup[ care selecta\i butonul OK, ob\in`nd astfel un bloc.


Diferen\a ]ntre comenzile block =i wblock


Comanda wblock (write block) care scrie un fi=ier pe disc. Aceast[ func\ie este similar[ cu cea a comenzii block cu deosebirea c[ scrie informa\iile ]ntr-un fi=ier .DWG extern. Un block normal poate fi inserat numai ]n desenul ]n care a fost definit pe c`nd un fi=ier desen poate fi inserat ]n orice desen.


Inserarea componentelor


7. Folosind comanda Insert>Block din meniul bar[, se deschide fereastra Insert. Selecta\i butonul Block dup[ care se deschide fereastra cu lista blocurilor definite ]n cadrul desenului (Defined Blocks) =i selecta\i pe r`nd blocurile "RES" =i "CAP" dup[ care selecta\i butonul OK. P[stra\i factorul de scar[ 1 pe X =i pe Y =i unghiul de rota\ie 0 (verifica\i dac[ este bifat[ c[su\a din dreptul Specify Parameters on Screen).

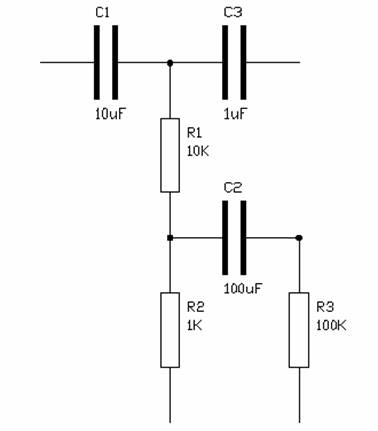

Face\i diagrama afi=at[ ]n desenul de referin\[ prin inserarea =i pozi\ionarea celor trei rezistoare =i condensatoare, introduc`nd valorile componentelor necesare la cererea "Enter attributes:" din fereastra de dialog la inserarea blocului. Construi\i nodurile din diagram[ folosind comanda donut cu diametrul interior 0 =i cel exterior 3.


Verificarea valorilor atributelor de pe ecran


9. }n unele cazuri, se pot verifica valorile atributelor care au fost atribuite blocurilor din desenul curent.

Tasta\i ddatte =i r[spunde\i la prima cerere prin selectarea de pe ecran a blocurilor cu atribute. Dup[ aceea AutoCAD-ul va deschide fereastr[ de dialog "Edit attributes" care afi=eaz[ lista valorilor curente ale atributelor asignate blocurilor. Pute\i actualiza orice valoare a atributelor select`nd c[su\a respectiv[, dup[ care selecta\i OK pentru a confirma schimbarea.



Extragerea informa\iilor atribuite blocurilor


De=i ]n acest exerci\iu nu vom scrie efectiv atributele ]ntr-un format de ie=ire, urm[toarele informa\ii dau o descriere sumar[ a acestui lucru.

Comanda attext permite extragerea atributelor dintr-un fi=ier AutoCAD =i descrierea lor pe disc pentru analiza lui ulterioar[ cu alte programe sau transferul lor ]ntr-o baz[ de date.

Alege\i comanda block =i scrie\i la cererea pentru numele blocului "RES". Alege\i punctul de inser\ie al blocului la sf`r=itul unuia din capetele conductorului =i folosi\i pentru selectarea tuturor entit[\ilor o fereastr[incluz`nd =i eticheta (tag) atributelor, construind astfel un bloc.


Alegerea formatului de ie=ire


Dup[ lansarea comenzii attext AutoCAD-ul cere tipul fi=ier de ie=ire. Op\iunile sunt:

CDF - Comma Delimited File, ]n care c`mpurile ]nregistr[rilor sunt separate de virgul[ iar caracterele fiec[rei ]nregistr[ri sunt cuprinse ]ntre ghilimele (quote).

SDF - Space Delimited Format. Acesta este de fapt standardul pentru introducerea datelor ]n sistemele de baze de date ]n sistemele computerizate. C`mpurile de ]nregistrare au m[rimea fixat[, f[r[ a avea separatori de c]mp sau caractere de delimitare a acestora.

DXF - Drawing Interchange Format. Aceasta este o variant[ de fi=ier desen interschimbabil din AutoCAD, care con\ine numai blocuri de referin\[ =i atributele.

Entity - Aceast[ op\iune permite selectarea entit[\ilor specifice acelor atribute pe care dori\i s[ le extrage\i. Odat[ selectate pute\i opta pentru unul din formatele CDF, SDF sau DXF.


Folosirea unui fi=ier =ablon


Av`nd ales tipul fi=ierului de ie=ire, AutoCAD-ul va cere numele unui fi=ier =ablon. Acesta trebuie s[ indice AutoCAD-ului modul de structurare a informa\iei extrase. Fi=ierul trebuie s[ fie preg[tit anterior folosind un editor sau un procesor de text capabil s[ produc[ un fi=ier ASCII. Extensia fi=ierului trebuie s[ fie .TXT =i dac[ este salvat ]n directorul ACAD DWGS va apare ]n fereastra de dialog la afi=area fi=ierului =ablon.

Fi=ierul =ablon de mai jos a fost preg[tit pentrul desenul "CIRCUIT" pe care l-a\i creat. Fiecare linie specific[ un c]mp ce va fi scris ]n fi=ierul extras.


PART    C003000 (numele componentei)

VALUE C005000 (valoarea componentei)

SUPPLIER C015000 (numele furnizorului)

PRICE N006002 (pre\ul componentelor)

BL:X N007001 (coordonata X a punctului de inser\ie ]n sistemul de coordonate WCS)

BL:Y N007001 (coordonata Y a punctului de inser\ie ]n sistemul de coordonate WGS)


Fiecare linie ]ncepe cu numele c`mpului care trebuie ata=at etichetei atributului (tag attributes) respectiv din desen. Urm[torul caracter trebuie s[ fie "C" sau "N" ceea ce specific[ dac[ urm[toarele informa\ii vor cuprinde text sau =ir numeric. Urm[torii trei digi\i determin[ l[\imea c`mpului ]n caractere =i ultimele trei num[rul de zecimale.

De rexemplu, PRICE constituie un c]mp numeric care con\ine maxim 6 caractere cu dou[ zecimale.


Fi=ierul de ie=ire


Av`nd specificat numele fi=ierului =ablon, AutoCAD-ul afi=eaz[ numele fi=ierului ]n care informa\iile vor fi extrase. Acesta poate avea numele fi=ierului =ablon, oricum numele implicit oferit de Auto-CAD va fi al fi=ierului desen.



Fi=ierul extras din Circuit.dwg


Textul urm[tor ilustreaz[ con\inutul =i structura fi=ierului extras, circuit.txt de tip SDF, din desenul de referin\[.

R1 10K ACAD ELECTRICS 0.01 140.0 250.0

R2 1K ACAD ELECTRICS 0.01 140.0 150.0

R3 100K ACAD ELECTRICS 0.10 250.0 150.0

C1 10uF ACAD ELECTRICS 0.01 50.0 350.0

C2 100uF ACAD ELECTRICS 0.10 160.0 250.0

C3 1uF ACAD ELECTRICS 0.01 215.0 350.0
