construcŢIA InstalaŢIei de alimentare a motoarelor cu aprIndere prIn scÂnteie
Instalatia de alimentare cuprinde ansamblul organelor necesare alimentarii motorului cu amestec carburant forma 23123t197x t din benzina si aer în proportiile si cantitatile cerute de regimul dc functionare.
lnstalatia de alimentare (fig.1) se compune din: rezervor de combustibil, conducte, pompa de alimentare. Filter decantoare de combustibil, carburetor, filter de aer si sistce de evacuare a gazelor arse.
Benzina aspirata din rezervorul 1 de catre pompa cu membrana 4. prin conducta de legatura 3, fiind trecuta si prin filtrul decantor 2 (daca instalatia este dotata , este trimisa cu presiune prin filtrul de benzina la carburatorul 5, unde amestecul carburant împreuna cu aerul aspirat prin filtrul de aer 6. Amestecul este distribuit prin colectorul de admisie 7 în interiorul cilindrilor supapele de admisie, în ordinea de functionare specifica fiecarui tip de motor. Gazele arse refulate prin supapele de evacuare sunt expulzate în atmosfera prin colectorul de evacuare 8, teava 9 si tobele de esapament 10 si 11.

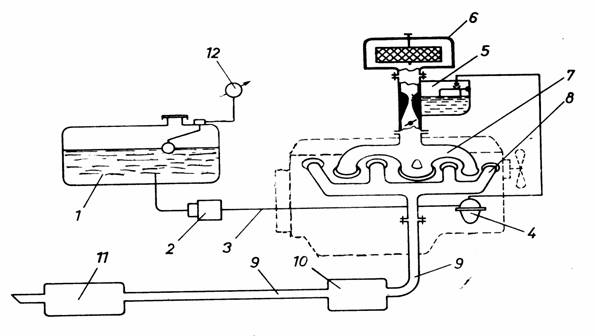

Fig. 1. Schema instalatiei de
alimentare
rezervor de combustibil; 2- filtru decantor; 3 - conducta combustibil; 4 - pompa de alimentare; 5- carburator ; 6 filtru de aer ; 7 - colector (galerie) de admisie;
colector (galerie) de evacuare; 9- teava de evacuare;10 - toba de esapament (destindere); - toba de esapament (amortizare); 12- indicator nivel combustibil
|
